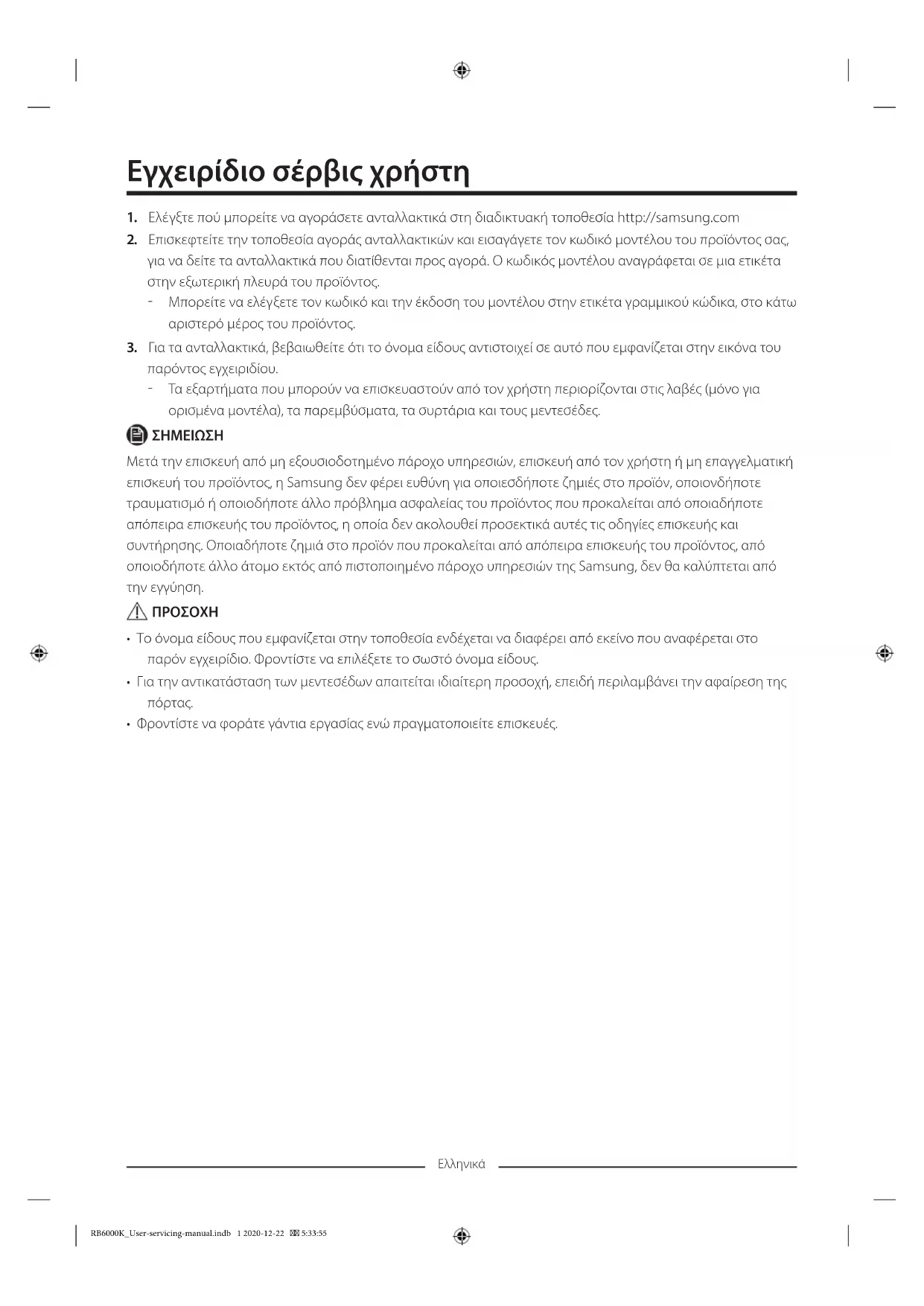

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RB37K63602C SAMSUNG

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. - Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου. - Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:55Ελληνικά Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Επάνω μεντεσές 02 Συρτάρι 03 Μεσαίος μεντεσές 04 Ετικέτα γραμμικού κώδικα 05 Κάτω μεντεσές RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:56Ελληνικά Αντικατάσταση παρεμβύσματος

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από

Για να αφαιρέσετε το παρέμβυσμα Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:56Ελληνικά Αντικατάσταση συρταριού

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση. Για να αφαιρέσετε το συρτάρι Τραβήξτε προς τα έξω το συρτάρι, μέχρι το τέρμα της διαδρομής του. Για να επανατοποθετήσετε τα συρτάρια Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη

Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:56Ελληνικά Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm Καστάνια 8 mm (για τα μπουλόνια) Κλειδί Allen (5 mm) Αφαίρεση της πόρτας του ψυγείου Επάνω μεντεσές

1. Με την πόρτα του ψυγείου κλειστή, χαλαρώστε

και αφαιρέστε τις δύο βίδες στο επάνω μέρος της πόρτας. (Μόνο για τα μοντέλα RB37 με γυάλινη

2. Ανοίξτε την πόρτα του ψυγείου και, στη συνέχεια,

τραβήξτε προς τα επάνω το κάλυμμα του κλειδιού υλικού στο επάνω μέρος της πόρτας για να το

3. Ανασηκώστε το κάλυμμα καλωδίων (1) και

περιστρέψτε το προς τα εμπρός κατά 90 μοίρες για να το αφαιρέσετε. Στη συνέχεια, αφαιρέστε το κάλυμμα κενού (2).

Μοντέλα RB37 με γυάλινη πόρτα

• Ανοίξτε την πόρτα του ψυγείου και ανασηκώστε ελαφρώς την αριστερή πλευρά του καλύμματος καλωδίων (1) για να το αφαιρέσετε. Στη συνέχεια, αφαιρέστε το κάλυμμα κενού (2) και τον σύνδεσμο PBA κλειδιού υλικού (3).

Φυλάξτε το κάλυμμα κενού σε ένα ασφαλές μέρος. Είναι απαραίτητο για να επαναφέρετε την πόρτα στην αρχική της θέση (πριν από την αντιστροφή).

4. Αφαιρέστε το κάλυμμα επάνω πλαισίου (4) από

την κάτω αριστερή και κατόπιν την επάνω πλευρά. Στη συνέχεια, τραβήξτε το έξω προς τα εμπρός.

• Για τα μοντέλα που έχουν την οθόνη ενδείξεων στο επάνω μέρος του ψυγείου, εντοπίστε τις οπές σέρβις στο κάλυμμα επάνω πλαισίου (4). - Τοποθετήστε ένα κατσαβίδι μέσα στην αριστερή οπή και ελευθερώστε πρώτα την αριστερή πλευρά και, στη συνέχεια, τις επάνω και κάτω ασφάλειες της δεξιάς πλευράς, με αυτή τη σειρά. Στη συνέχεια, σύρετε προς τα αριστερά για να το αφαιρέσετε. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:33:57Ελληνικά

5. Τραβήξτε έξω την αριστερή πλευρά του

καλύμματος μεντεσέ (5) για να το αφαιρέσετε και, στη συνέχεια, ανασηκώστε ελαφρώς το κάτω μέρος για να το τραβήξετε έξω.

Όταν αφαιρείτε το κάλυμμα μεντεσέ, προσέχετε να μην προκαλέσετε ζημιά στους συνδέσμους και τα καλώδια επάνω ή κοντά στην πόρτα του ψυγείου.

Φυλάξτε το κάλυμμα μεντεσέ σε ένα ασφαλές μέρος. Είναι απαραίτητο για να επαναφέρετε την πόρτα στην αρχική της θέση (πριν από την αντιστροφή).

6. Αποσυνδέστε τους συνδέσμους επάνω ή κοντά

στην πόρτα του ψυγείου. Χαλαρώστε τις βίδες από τον επάνω μεντεσέ (6) για να τον αφαιρέσετε.

Για να αποτρέψετε την πτώση της πόρτας του ψυγείου, φροντίστε να κρατάτε σφιχτά την πόρτα του ψυγείου ενώ αφαιρείτε τον επάνω μεντεσέ.

7. Όταν έχει αφαιρεθεί ο επάνω μεντεσές,

ανασηκώστε την πόρτα του ψυγείου για να την αφαιρέσετε. Φυλάξτε την πόρτα σε ένα ασφαλές

Η πόρτα είναι βαριά. Για να αποτρέψετε την πρόκληση ζημιάς ή τραυματισμού, να είστε προσεκτικοί ενώ αφαιρείτε την πόρτα. Μεσαίος μεντεσές

1. Ανοίξτε την πόρτα του καταψύκτη και αφαιρέστε

τον μεσαίο μεντεσέ (7) χαλαρώνοντας τις βίδες.

• Για τα μοντέλα RB37 με γυάλινη πόρτα, χρησιμοποιήστε το κλειδί Allen 5 mm για να αφαιρέσετε τα μπουλόνια. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:33:58Ελληνικά

2. Ανασηκώστε προσεκτικά την πόρτα του καταψύκτη

για να την αφαιρέσετε. Κάτω μεντεσές

3. Τοποθετήστε το ψυγείο σε οριζόντια θέση με

προσοχή. Στη συνέχεια, αφαιρέστε τις βίδες από το πόδι οριζοντίωσης (10) και τον κάτω μεντεσέ (11).

4. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω μεντεσέ, τον μεσαίο μεντεσέ ή/και τον κάτω μεντεσέ.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:33:58Svenska Serviceanvisningar för användare
