ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RB3CJ3315WW SAMSUNG

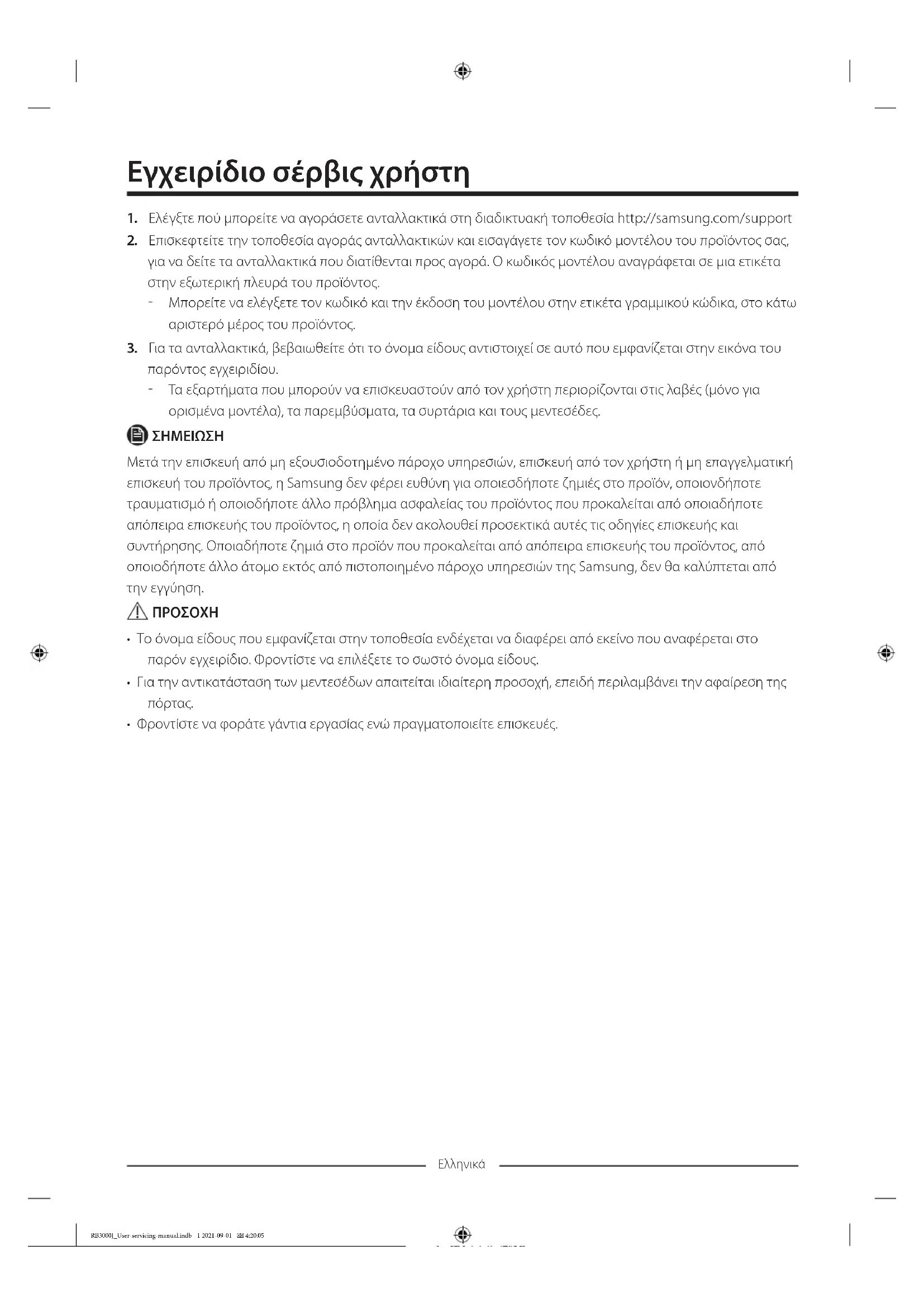

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com/support

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. - Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου. - Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:05Ελληνικά Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Κάλυμμα μεντεσέ 02 Συρτάρι 03 Μεσαίος μεντεσές 04 Ετικέτα γραμμικού κώδικα 05 Κάτω μεντεσές 06 Λαβές (μόνο για τα κατάλληλα μοντέλα) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:05Ελληνικά Αντικατάσταση λαβής

• Όταν αντικαθιστάτε τη λαβή της πόρτας, προσέχετε να μη γρατσουνίσετε το μπροστινό μέρος τη πόρτας.

• Πιέστε σταθερά τις λαβές στα υποστηρίγματα. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στα υποστηρίγματα και την πόρτα.

• Σφίξτε καλά τις βίδες όταν προσαρτάτε τη λαβή.

• Βεβαιωθείτε ότι η λαβή είναι προσαρτημένη σταθερά προτού χρησιμοποιήσετε το προϊόν. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη

Για να αποσπάσετε τις λαβές (1) (2) (1) (2) (3) Αφαιρέστε το καπάκι της λαβής και τις βίδες χρησιμοποιώντας κατσαβίδι με επίπεδη κεφαλή (-).

Αφαιρέστε το καπάκι χρησιμοποιώντας κατσαβίδι με επίπεδη κεφαλή (-) και συναρμολογήστε τη λαβή και το καπάκι της λαβής. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:05Ελληνικά Αντικατάσταση παρεμβύσματος

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από

Για να αφαιρέσετε το παρέμβυσμα Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:05Ελληνικά Αντικατάσταση συρταριού

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση. Για να αφαιρέσετε το συρτάρι

1. Τραβήξτε προς τα έξω το συρτάρι, μέχρι το τέρμα

2. Γείρετε προς τα επάνω το συρτάρι και τραβήξτε το

προς τα έξω μέχρι να το αφαιρέσετε. Για να επανατοποθετήσετε τα συρτάρια Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη

RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:05Ελληνικά Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm Καστάνια 8 mm (για τα μπουλόνια) Κλειδί Allen (5 mm) Αντιστροφή της πόρτας Κάλυμμα καλωδίων πόρτας Μόνο για το μοντέλο *RB37* Κάλυμμα καλωδίων πόρτας

1. Αφαιρέστε το κάλυμμα καλωδίων πόρτας.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:05Ελληνικά Καπάκι κενού πόρτας Μόνο για το μοντέλο *RB37* Καπάκι κενού

2. Αφαιρέστε το καπάκι κενού πόρτας.

3. Αφαιρέστε το κάλυμμα του μεντεσέ για να

σπρώξετε το άγκιστρο, όπως φαίνεται στις παρακάτω εικόνες.

• Εισαγάγετε ένα κατσαβίδι με επίπεδη κεφαλή και ανασηκώστε την άκρη του καλύμματος, όπως φαίνεται στην Εικόνα 1.

• Ανασηκώστε το κάλυμμα όπως φαίνεται στην Εικόνα 2 και σπρώξτε το άγκιστρο όπως φαίνεται στην Εικόνα 3. (Προσέχετε να μην προκαλέσετε ζημιά στο καλώδιο του καλύμματος μεντεσέ, ωθώντας το πολύ δυνατά.)

• Αφαιρέστε το σπρώχνοντας το Α στην Εικόνα 4 με το χέρι, όπως φαίνεται στην Εικόνα 5.

4. Αποσυνδέστε τον σύνδεσμο καλωδίων από την

πόρτα του ψυγείου. (Μόνο για τα μοντέλα με εξωτερική οθόνη.)

5. Αφαιρέστε τις βίδες. (Προσέχετε να μην σας πέσει η

πόρτα όταν την αποσυναρμολογείτε.) RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:06Ελληνικά

6. Αφαιρέστε την πόρτα του ψυγείου από τον μεσαίο

μεντεσέ, ανασηκώνοντάς την προσεκτικά και ευθεία προς τα επάνω.

Η πόρτα είναι βαριά. Προσέχετε να μην τραυματιστείτε όταν την αφαιρείτε.

7. Αποσυναρμολογήστε τον μεσαίο μεντεσέ,

αφαιρώντας τις βίδες χρησιμοποιώντας ένα κατσαβίδι με κεφαλή Phillips (+).

Η πόρτα του καταψύκτη ενδέχεται να πέσει προς τα εμπρός, οπότε φροντίστε να στηρίξετε την πόρτα.

8. Αφαιρέστε την πόρτα του καταψύκτη από τον κάτω

μεντεσέ, ανασηκώνοντάς την προσεκτικά και ευθεία προς τα επάνω. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:06Ελληνικά Κάτω μεντεσές

9. Τοποθετήστε προσεκτικά το ψυγείο σε οριζόντια

θέση, έτσι ώστε το πίσω μέρος του να ακουμπάει στο δάπεδο. Αφαιρέστε το πόδι (ξεβιδώστε αριστερόστροφα) και τον κάτω μεντεσέ.

Για να μην προκληθεί ζημιά στο ψυγείο, κόψτε ένα μεγάλο κομμάτι χαρτόνι και τοποθετήστε το κάτω από

10. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω μεντεσέ, τον μεσαίο μεντεσέ ή/και τον κάτω μεντεσέ.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:06Svenska Serviceanvisningar för användare
