RB3CJ3315WW - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

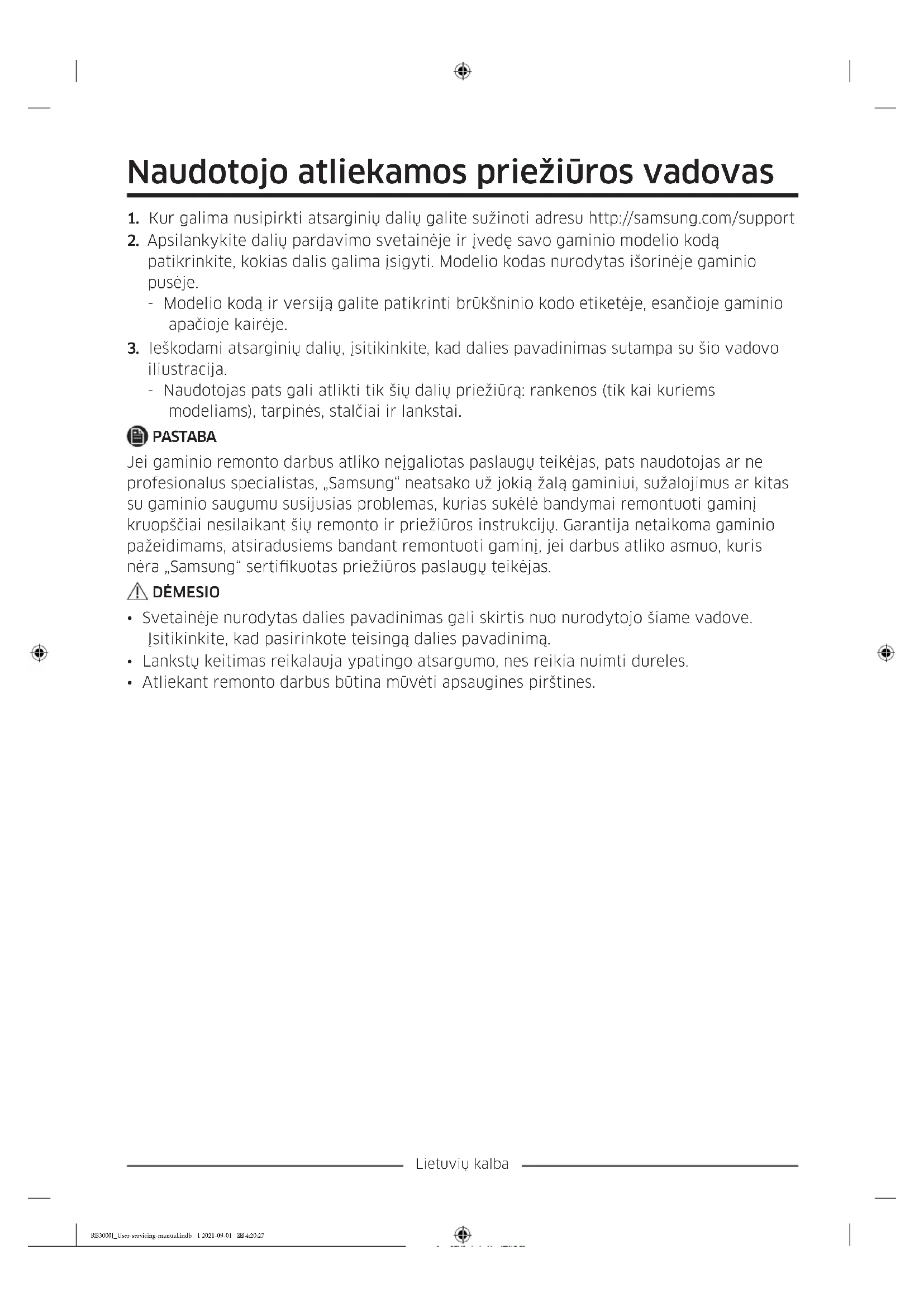

NAUDOJIMO INSTRUKCIJA RB3CJ3315WW SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com/support

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:27Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Lanksto gaubtas 02 Stalčius 03 Vidurinis lankstas 04 Brūkšninio kodo etiketė 05 Apatinis lankstas 06 Rankenos (tik atitinkamuose modeliuose) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:27Lietuvių kalba Rankenos keitimas DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas Kaip nuimti rankenas? (1) (2) (1) (2) (3) Nuimkite rankenos dangtelį ir išsukite varžtus plokščiuoju (-) atsuktuvu. PASTABA Nuimkite dangtelį plokščiuoju (-) atsuktuvu ir sumontuokite rankeną ir rankenos dangtelį. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:27Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę Atidarykite dureles ir nuimkite nuo jų tarpinę. Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujo tarpiklio ir durelių neliko tarpo. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:27Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių

1. Ištraukite stalčių iki galo.

2. Pakreipkite stalčių kilstelėdami ir traukite,

kol išimsite. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:27Lietuvių kalba Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis 8 mm lizdinis veržliaraktis (varžtams) Šešiabriaunis veržliaraktis (5 mm) Durelių atidarymo krypties pakeitimas Durelių laido dangtelis Tik *RB37* modelis Durelių laido dangtelis

1. Išimkite durelių laido dangtelį.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:28Lietuvių kalba Durelių tarpo dangtelis Tik *RB37* modelis Durelių tarpo dangtelis

2. Nuimkite durelių tarpo dangtelį.

3. Nuimkite lanksto dangtelį, kad galėtumėte

įkišti kablį, kaip parodyta paveikslėliuose.

• Įkiškite plokščiąjį atsuktuvą ir palenkite, kaip parodyta 1 paveikslėlyje.

• Kaip parodyta 2 paveikslėlyje, tolygiai iškelkite dangtelį ir stumkite kablį, kaip pavaizduota 3 paveikslėlyje. (Nespauskite jo per stipriai, kad neapgadintumėte po dangteliu esančio laido.)

• Išimkite ranka spausdami tašką A 4 paveikslėlyje, kaip pavaizduota 5 paveikslėlyje.

4. Atjunkite šaldytuvo durelių jungiamojo

laido elementą. (Tik modeliuose su išoriniu ekranu).

5. Išsukite varžtus. (Nuimdami būkite

atsargūs, kad durelių nenumestumėte). RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:28Lietuvių kalba

6. Nuimkite šaldytuvo dureles nuo vidurinio

lanksto, atsargiai pakeldami jas aukštyn. DĖMESIO Šaldytuvo durelės yra sunkios, nesusižeiskite jas nukeldami.

7. Išimkite vidurinį lankstą išsukdami

varžtus kryžminiu (+) atsuktuvu. DĖMESIO Šaldiklio durelės gali nukristi į priekį, todėl paremkite jas.

8. Nuimkite šaldiklio dureles nuo apatinio

lanksto, atsargiai pakeldami jas aukštyn. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:28Lietuvių kalba Apatinis lankstas Kojelė

9. Atsargiai paguldykite šaldytuvą ant

galinės pusės. Išsukite kojelę (sukdami prieš laikrodžio rodyklę) ir nuimkite apatinį lankstą. PASTABA Norėdami apsaugoti šaldytuvą nuo pažeidimų, išpjaukite didelį gabalą kartono dėžės ir paklokite jį po šaldytuvu.

10. Pakeitus viršutinį, vidurinį ir (arba)

apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:28Latviešu Lietotāja apkopes rokasgrāmata
