RB3CJ3315WW - Chladnička SAMSUNG - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU RB3CJ3315WW SAMSUNG

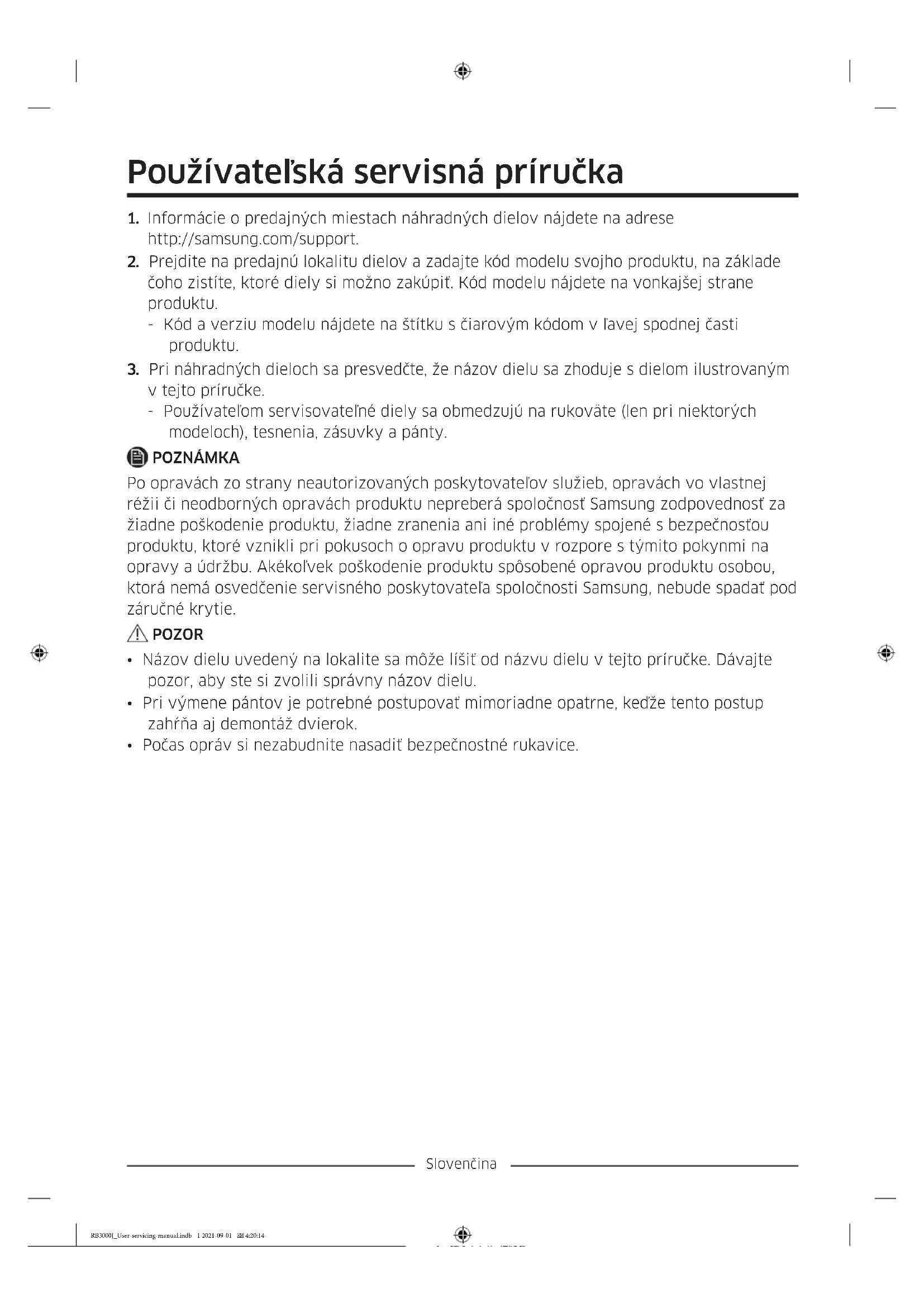

1. Informácie o predajných miestach náhradných dielov nájdete na adrese

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:14Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Kryt pántu 02 Zásuvka 03 Stredný pánt 04 Štítok s čiarovým kódom 05 Spodný pánt 06 Rúčky (iba príslušné modely) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:14Slovenčina Výmena rukoväte POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.

• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.

• Pri upevňovaní rúčok skrutky silno utiahnite.

• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač Demontáž rúčok (1) (2) (1) (2) (3) Plochým skrutkovačom demontujte kryt rukoväte a skrutky. POZNÁMKA Plochým skrutkovačom demontujte kryt a zostavte rukovať s krytom rukoväte. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:15Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novým tesnením a dverami nezostal žiadny priestor. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:15Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky

tak, aby sa dala odstrániť. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:15Slovenčina Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 11 mm kľúč 8 mm nástrčkový kľúč (na skrutky) Imbusový kľúč (5 mm) Zmena smeru otvárania dvierok Kryt kabeláže na dvierkach Iba model *RB37* Kryt kabeláže na dvierkach

zatlačiť hák podľa obrázkov.

• Zasuňte plochý skrutkovač a odstráňte ho podľa obrázka č. 1.

• Podľa obrázka č. 2 vypáčte kryt a zatlačte na hák podľa obrázka č. 3. (Dávajte pozor, aby ste nadmerným tlakom nepoškodili kábel v kryte pántu.)

• Demontujte ho zatlačením na A na obr. č. 4 rukou podľa obrázka č. 5.

4. Odpojte káblový konektor dvierok

chladničky. (Len v prípade modelov s externým displejom).

6. Dvere chladničky uvoľnite zo stredného

pántu ich opatrným nadvihnutím smerom priamo nahor. POZOR Dvierka sú ťažké, a preto pri ich demontáži dávajte pozor, aby ste sa nezranili.

7. Odskrutkovaním skrutiek pomocou

krížového skrutkovača demontujte stredný pánt. POZOR Dvierka mrazničky môžu spadnúť smerom dopredu, a preto ich podopierajte.

8. Dvere mrazničky uvoľnite zo spodného

stredného a/alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
