RB3CJ3315WW - фрижидер SAMSUNG - Бесплатен кориснички прирачник

КОРИСНИЧКИ ПРИРАЧНИК RB3CJ3315WW SAMSUNG

Само за модел *RB37*

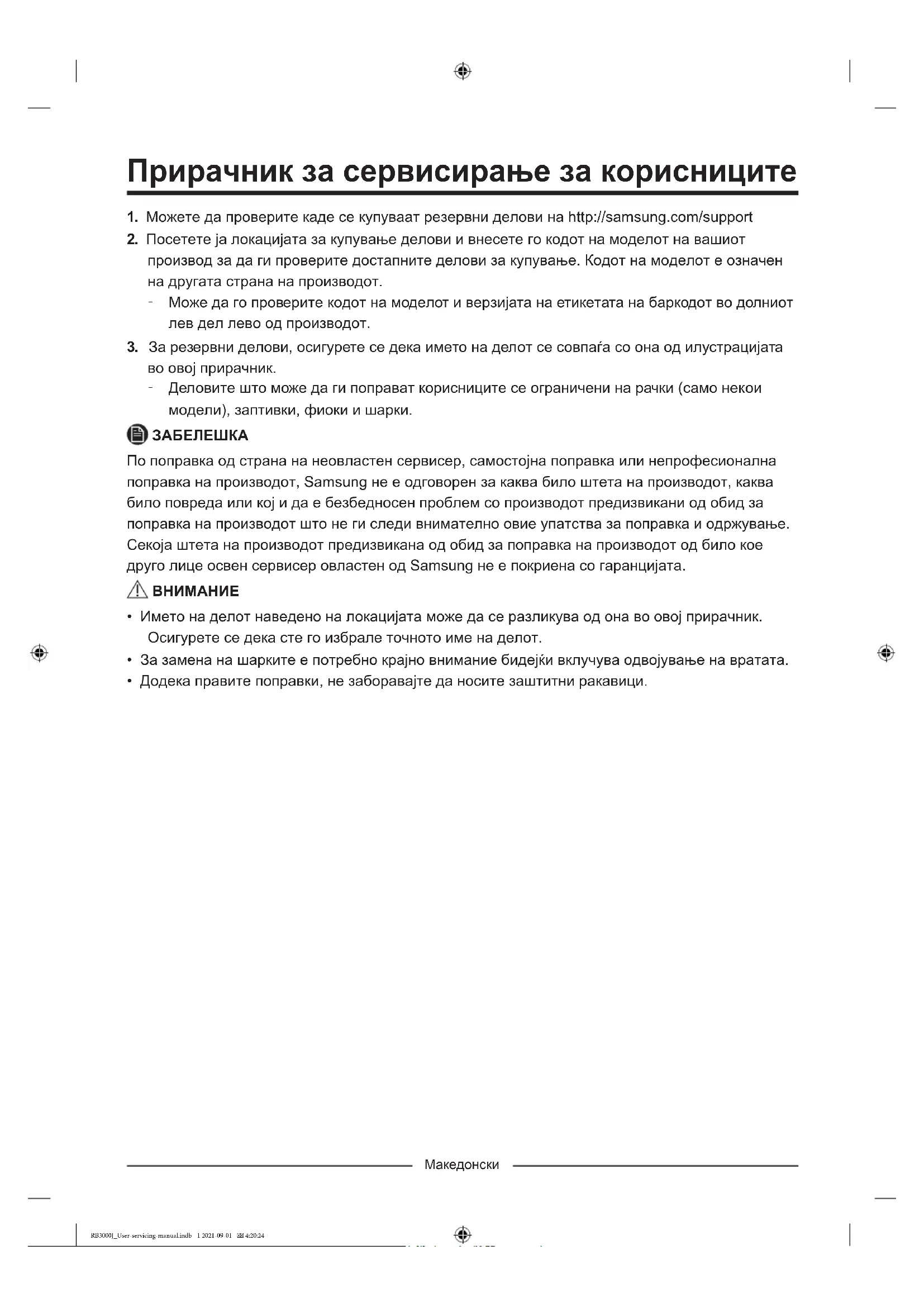

1. Можете да проверите каде се купуваат резервни делови на http://samsung.com/support

2. Посетете ја локацијата за купување делови и внесете го кодот на моделот на вашиот

производ за да ги проверите достапните делови за купување. Кодот на моделот е означен на другата страна на производот. - Може да го проверите кодот на моделот и верзијата на етикетата на баркодот во долниот лев дел лево од производот.

3. За резервни делови, осигурете се дека името на делот се совпаѓа со она од илустрацијата

во овој прирачник. - Деловите што може да ги поправат корисниците се ограничени на рачки (само некои модели), заптивки, фиоки и шарки.

По поправка од страна на неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, каква било повреда или кој и да е безбедносен проблем со производот предизвикани од обид за поправка на производот што не ги следи внимателно овие упатства за поправка и одржување. Секоја штета на производот предизвикана од обид за поправка на производот од било кое друго лице освен сервисер овластен од Samsung не е покриена со гаранцијата.

• Името на делот наведено на локацијата може да се разликува од она во овој прирачник. Осигурете се дека сте го избрале точното име на делот.

• За замена на шарките е потребно крајно внимание бидејќи вклучува одвојување на вратата.

• Додека правите поправки, не заборавајте да носите заштитни ракавици. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:24Македонски Фактичкиот изглед и обезбедените делови на фрижидерот може да се разликуваат, зависно од моделот и земјата.

01 Капак на шарката 02 Фиока 03 Средна шарка 04 Етикета на баркодот 05 Долна шарка 06 Рачки (само кај соодветни модели) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:24Македонски Замена на рачката

• Кога ја заменувате рачката за вратата, внимавајте да не го изгребете предниот дел од

• Притиснете ги цврсто рачките во подлогите. Погрижете се да нема простор помеѓу подлогите и вратата.

• Цврсто затегнете ги завртките кога ќе ја прицврстите рачката.

• Пред да започнете да го користите производот, проверете дали рачката е цврсто затегната. Потребни алати (не се испорачани) Крстач Плоснат шрафцигер За одвојување на рачките (1) (2) (1) (2) (3) Отстранете ги капачето на рачката и шрафовите со плоснат (-) шрафцитер.

Отстранете го капачето со плоснат (-) шрафцигер и склопете ги рачката и капачето на рачката. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:24Македонски Замена на заптивката

Проверете дали цврсто сте ја поставиле заптивката. Во спротивно, од фрижидерот може да излегува ладен воздух. За отстранување на заптивката Отворете ја вратата и отстранете ја заптивката од вратата. За замена на заптивката Поставете нова заптивка на вратата од фрижидерот. Осигурете се дека нема отвор помеѓу новата заптивка и вратата. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:24Македонски Замена на фиоката

Проверете дали фиоката е правилно вметната во шината за време на монтирањето. За отстранување на фиоката

1. Извлечете ја фиоката до каде што оди.

2. Навалете ја нагоре и извлекувајте ја додека

не се извади. За повторно поставување на фиоките Повторното поставување на фиоките го следи обратниот редослед од соодветните чекори за отстранување. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:24Македонски Замена на шарките За да ги замените шарките, прво мора да ги извадите вратите.

• Кога ги вадите вратите, обратете посебно внимание бидејќи вратите се тешки.

• Пред да ги замените шарките, ставете мека подлога, како на пример картон, на подот за да спречите гребаници на вратата кога ќе ги спуштате вратите.

• Бидејќи со шарките треба да се ракува внимателно и да ги заменуваат две или повеќе лица, ви препорачуваме да повикате професионален технички сервис.

• Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да ве повреди.

• Осигурете се дека оската е цврсто затегната на шарката.

• Проверете дали шарката е цврсто затегната на витрината.

• Проверете дали кабелските приклучоци се поврзани правилно.

• Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак. ПРЕДУПРЕДУВАЊЕ

• Навалување/легнување на фрижидерот бара најмалку двајца.

• Откачете го кабелот за напојување пред превртување на вратите. Потребни алати (не се испорачани) Крстач Плоснат шрафцигер Клуч 11 mm Крцкало од 8 mm (за завртките) Имбус (5 mm) Завртување на вратата Жица на капакот над вратата Само за моделот *RB37* Жица на капакот над вратата

1. Отстранете ја жицата на капакот над

2. Расклопете ја вратата на просторот за

3. Отстранете го капакот на шарката за да ја

притиснете куката како на сликите подолу.

• Вметнете плоснат шрафцигер и вратете го назад како што е покажано на слика #1.

• Како што е покажано на слика #2, подигнете го капакот нагоре и притиснете ја куката како што е прикажано на слика #3. (Внимавајте да не ја оштетите жицата на капакот на шарката со пресилно притискање)

• Расклопете со притискање на ставката прикажана на слика #4 со рака како слика #5.

4. Исклучете го приклучокот за поврзување со

кабли за вратата од фрижидерот. (Само на модели со надворешен екран).

5. Отстранете ги шрафовите. (Внимавајте

да не ја испуштите вратата кога ќе ја расклопувате.) RB3000J_User-servicing-manual.indb 7 2021-09-01 4:20:25Македонски

6. Отстранете ја вратата од фрижидерот од

средната шарка со внимателно подигање на вратата право нагоре.

Вратата е тешка, внимавајте да не се повредите кога ќе ја вадите.

7. Расклопете ја средната шарка со

отстранување на шрафовите користејќи крстач (+).

Вратата од замрзнувачот може да падне нанапред, па затоа поддржувајте ја.

8. Отстранете ја вратата од замрзнувачот од

долната шарка со внимателно подигање на вратата право нагоре. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:25Македонски Долна шарка

на неговата задна страна. Извадете ги ногарката (отшрафувајте во насока обратна од стрелките на часовникот) и долната

За да го заштитите фрижидерот од оштетување, исечете големо парче картон и ставете го под фрижидерот.

10. Составете повторно во обратен редослед

откако сте ги замениле горната, средната и/ или долната шарка.

• Проверете дали кабелските приклучоци се поврзани правилно.

• Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак. RB3000J_User-servicing-manual.indb 9 2021-09-01 4:20:25Eesti Kasutaja hooldusjuhend
