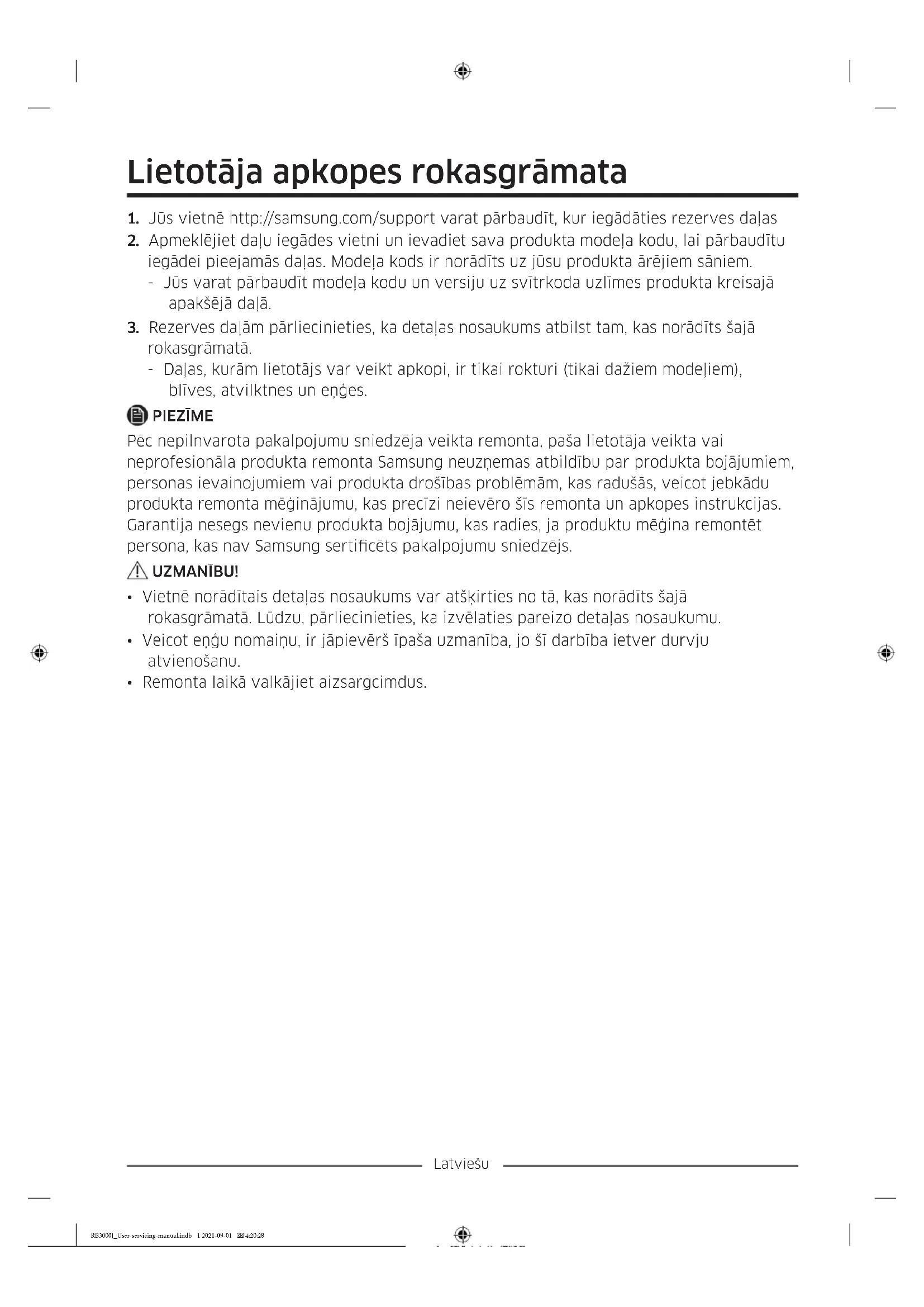

LIETOŠANAS INSTRUKCIJA RB3CJ3315WW SAMSUNG

1. Jūs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RB3000J_User-servicing-manual.indb 1 2021-09-01 4:20:28Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Eņģes pārsegs 02 Atvilktne 03 Vidējā eņģe 04 Svītrkoda uzlīme 05 Apakšējā eņģe 06 Rokturi (tikai attiecīgajiem modeļiem) RB3000J_User-servicing-manual.indb 2 2021-09-01 4:20:29Latviešu Roktura nomaiņa UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.

• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.

• Pievienojot rokturi, cieši pievelciet skrūves.

• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis Lai noņemtu rokturus (1) (2) (1) (2) (3) Ar plakano skrūvgriezi (-) noņemiet vāciņa rokturi un skrūves. PIEZĪME Ar plakano skrūvgriezi (-) noņemiet vāciņu un salieciet rokturi un vāciņa rokturi. RB3000J_User-servicing-manual.indb 3 2021-09-01 4:20:29Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RB3000J_User-servicing-manual.indb 4 2021-09-01 4:20:29Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktni

1. Izvelciet atvilktni tik tālu, cik iespējams.

2. Sasveriet atvilktni uz augšu un pavelciet

to uz āru, līdz tā ir izņemta. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā. RB3000J_User-servicing-manual.indb 5 2021-09-01 4:20:29Latviešu Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežņu atslēga 8 mm ārējā galatslēga (skrūvēm) Seškanšu uzgriežņu atslēga (5 mm) Durvju apgriešana otrādi Vadu pārsega durvis Tikai modelim *RB37* Vadu pārsega durvis

1. Noņemiet vadu pārsega durvis.

RB3000J_User-servicing-manual.indb 6 2021-09-01 4:20:29Latviešu Vāciņa vietas durvis Tikai modelim *RB37* Vāciņa vietas durvis

2. Izjauciet vāciņa vietas durvis.

3. Noņemiet eņģes pārsegu, spiežot sakabi,

kā parādīts tālāk attēlos.

• Ievietojiet plakano skrūvgriezi un nolieciet to atpakaļ, kā parādīts attēlā #1.

• Kā parādīts attēlā #2, paceliet pārsegu un spiediet sakabi, kā parādīts attēlā #3. (Ievērojiet piesardzību, lai nesabojātu eņģes vadu pārsegu, pielietojot pārāk lielu spēku.)

• Izjauciet to, spiežot attēlā #4 parādīto vienumu ar roku, kā parādīts attēlā #5.

4. Atvienojiet vada savienotāju ledusskapja

durvīs. (Tikai modeļiem ar ārējo displeju).

6. Atvienojiet ledusskapja durvis no vidējās

eņģes, uzmanīgi paceļot tās taisni uz augšu. UZMANĪBU! Durvis ir smagas, tāpēc ievērojiet piesardzību, lai nesavainotos durvju atvienošanas laikā.

7. Izjauciet vidējo eņģi, izņemot skrūves,

izmantojot Phillips skrūvgriezi (+). UZMANĪBU! Saldētavas durvis var krist uz priekšu, tādēļ, lūdzu, atbalstiet durvis.

8. Atvienojiet saldētavas durvis no

apakšējās eņģes, uzmanīgi paceļot tās taisni uz augšu. RB3000J_User-servicing-manual.indb 8 2021-09-01 4:20:30Latviešu Apakšējā eņģe Kāja

9. Uzmanīgi novietojiet ledusskapi

horizontālā pozīcijā. Noņemiet kāju (atskrūvējiet pretēji pulksteņrādītāju kustības virzienam) un apakšējo eņģi. PIEZĪME Lai pasargātu ledusskapi pret bojājumiem, nogrieziet lielu kartona gabalu un novietojiet to zem ledusskapja.

10. Pēc augšējās, vidējās un/vai apakšējās

eņģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
