BRUKSANVISNING RB37K63602C SAMSUNG

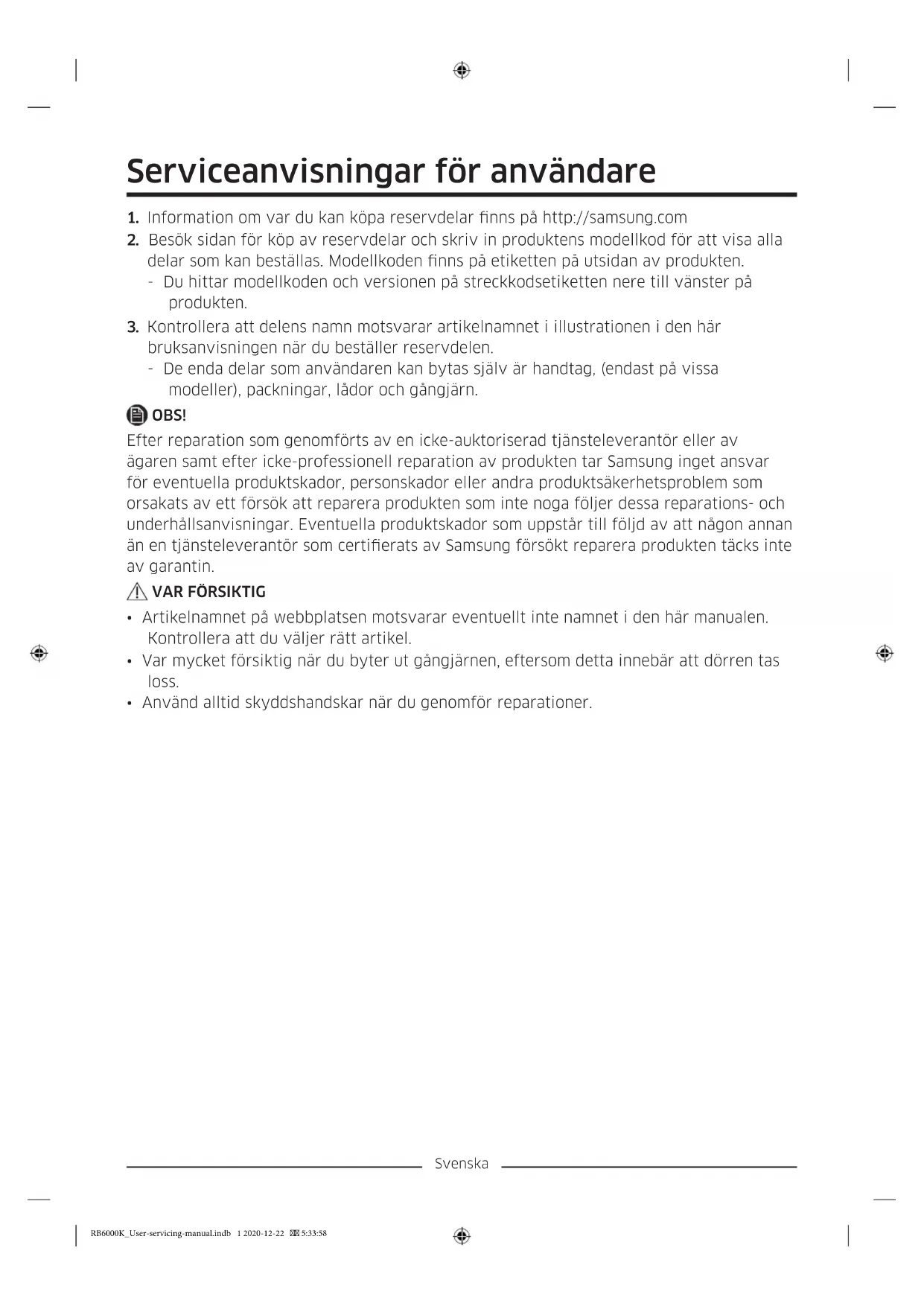

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:58Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Låda 03 Mittengångjärn 04 Streckkodsetikett 05 Nedre gångjärn RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:59Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:59Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan Dra ut lådan så långt det går. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:59Svenska Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel 8 mm hylsnyckel (för skruvar) Skiftnyckel (5 mm) Avlägsna kylskåpsdörren Övre gångjärn

1. Lossa och ta bort de två skruvarna på

översidan av dörren med kylskåpsdörren stängd. (RB37 endast modell med glasdörr)

2. Öppna kylskåpsdörren och dra sedan

uppåt för att öppna dongelskyddet på ovansidan av dörren. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:00Svenska

3. Lyft kabelskyddet (1) och vrid det mot

framsidan med 90 grader för att ta bort det. Avlägsna sedan mellanrumsskyddet (2).

• Öppna kylskåpsdörren och lyft lätt upp den vänstra sidan av kabelskyddet (1) för att avlägsna det. Ta sedan bort mellanrumsskyddet (2) och sedan dongel- PBA-kontakten (3). OBS! Förvara mellanrumsskyddet på en säker plats. Det behövs när du återför dörren till dess initiala position (innan du vänder dörren).

4. Avlägsna det övre ramlocket (4) från den

undre vänstra sidan och sedan från den övre sidan. Dra sedan ut det framåt.

• För modeller som inte har skärmpanelen överst på kylskåpet ska du leta rätt på servicehålen på det övre ramlocket (4). - För in en spårmejsel i det vänstra hålet och lossa på den vänstra sidan först och sedan de övre och lägre låsen på höger sida i den här sekvensen. Skjut sedan till vänster för att ta bort. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:00Svenska

5. Dra ut den vänstra sidan av

gångjärnsskyddet (5) du vill avlägsna och lyft sedan upp det lätt i botten för att dra ut det.

Var försiktig när du avlägsnar gångjärnsskyddet så att du inte skadar anslutningsdon eller kablar på eller runt kylskåpsdörren. OBS! Förvara gångjärnsskyddet på en säker plats. Det behövs när du återför dörren till dess initiala position (innan du vänder dörren).

6. Koppla ifrån anslutningsdonen på eller

runt kylskåpsdörren. Lossa skruvarna från det övre gångjärnet (6) för att avlägsna det.

För att förhindra kylskåpsdörren från att falla, säkerställ att du håller kylskåpsdörren tätt medan du avlägsnar det övre gångjärnet.

7. När det övre gångjärnet har

avlägsnats, lyft uppåt för att avlägsna kylskåpsdörren. Förvara dörren på en säker plats.

Dörren är tung. För att förhindra person- eller sakskada, var försiktig när du avlägsnar dörren. Mittengångjärn

1. Öppna frysdörren och avlägsna

gångjärnet i mitten (7) genom att lossa på skruvarna.

• För RB37-modeller med glasdörr ska du använda 5 mm insexnyckel för att ta bort skruvarna. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:01Svenska

2. Lyft försiktigt uppåt för att avlägsna

frysdörren. Nedre gångjärn

3. Lägg försiktigt ner kylskåpet. Avlägsna

sedan skruvarna från nivåbenen (10) och det nedre gångjärnet (11).

4. Montera dörren i motsatt ordningsföljd

till nedmonteringen när du har bytt ut det övre, mittersta och/eller nedre gångjärnet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:01Dansk Brugervejledning
