KASUTUSJUHEND RB37K63602C SAMSUNG

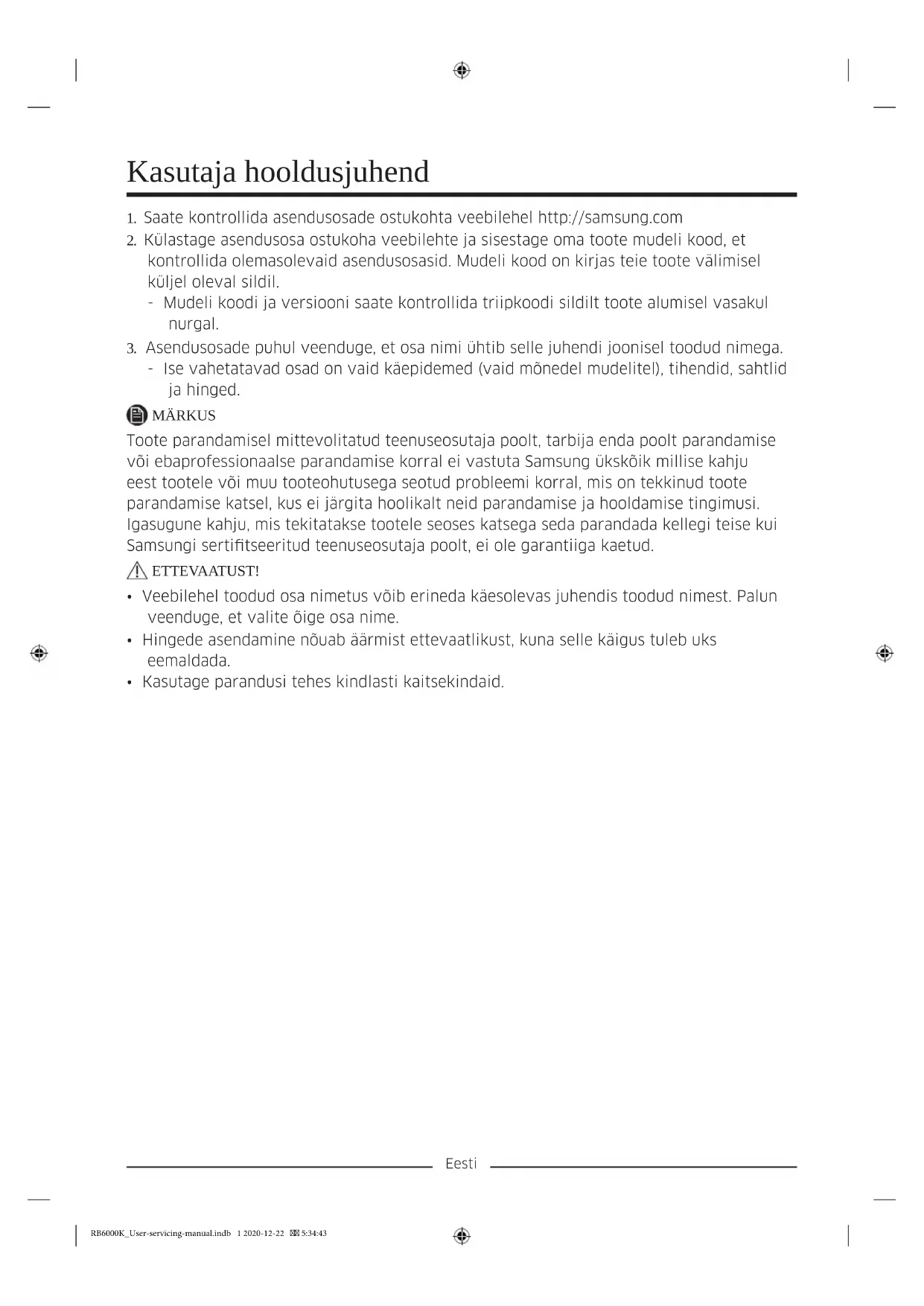

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:43Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Sahtel 03 Keskmine hing 04 Triipkoodi silt 05 Alumine hing RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:43Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:43Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtli eemaldamiseks Tõmmake sahtel maksimaalselt välja. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras. Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:44Eesti Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti 8 mm otsvõti (poltide jaoks) Kuuskantvõti (5 mm) Külmiku ukse eemaldamine Ülemine hing

1. Kui külmiku uks on suletud, keerake lahti

ja eemaldage ukse ülaservas olevad kaks kruvi. (Ainult RB37 klaasuksega mudelite puhul)

2. Avage külmiku uks ja tõmmake ukse

3. Tõstke üles juhtmekate (1) ja keerake

seda eemaldamiseks 90 kraadi ettepoole. Seejärel eemaldage vahekate (2).

• Avage külmiku uks ja tõstke juhtmekatte (1) vasak ots eemaldamiseks veidi üles. Seejärel eemaldage vahekate (2) ja siis tongli PBA-liitmik (3). MÄRKUS Hoidke vahekate kindlas kohas. Seda on vaja, kui panete ukse algsesse asendisse (enne uksepoolte vahetamist) tagasi.

4. Eemaldage ülaraamikate (4) esmalt

vasakust alanurgast, seejärel ülaservast tõmmates. Siis tõmmake see ettepoole välja.

• Mudelite puhul, millel külmiku ülaservas on kuvapaneel, leidke ülaraamikattel (4) hooldusavad. - Sisestage lamepeakruvikeeraja vasakusse avasse ja vabastage esmalt vasak pool, seejärel parema poole ülemised ja alumised lukustid (selles järjestuses). Seejärel libistage katet eemaldamiseks vasakule. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:45Eesti

5. Tõmmake eemaldamiseks välja

hingekatte (5) vasak külg, seejärel tõstke veidi alumist osa, et kate välja tõmmata. ETTEVAATUST! Hingekatte eemaldamisel olge ettevaatlik, et te ei kahjustaks külmiku uksel ja selle ümber olevaid liitmikke ja juhtmeid. MÄRKUS Hoidke hingekate kindlas kohas. Seda on vaja, kui panete ukse algsesse asendisse (enne uksepoolte vahetamist) tagasi.

6. Eraldage liitmikud külmiku ukselt ja selle

ümbert. Keerake lahti ülemise hinge (6) kruvid ja eemaldage need. ETTEVAATUST! Külmiku ukse kukkumise vältimiseks hoidke seda ülemise hinge eemaldamise ajal tugevasti kinni.

7. Kui ülemine hing on eemaldatud, tõstke

uks üles ja eemaldage see. Hoidke ust kindlas kohas. ETTEVAATUST! Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik. Keskmine hing

1. Avage sügavkülmiku uks ja eemaldage

keskmine hing (7), keerates kruvid lahti.

• RB37 klaasuksega mudelite puhul kasutage poltide eemaldamiseks 5 mm kuuskantvõtit. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:46Eesti

2. Tõstke sügavkülmiku uks ettevaatlikult

üles ja eemaldage. Alumine hing

3. Asetage külmik ettevaatlikult

pikali. Seejärel eemaldage kruvid reguleerimisjalalt (10) ja alumiselt hingelt (11).

4. Pärast ülemise, keskmise ja/või alumise

hinge asendamist pange uuesti kokku lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
