MANUALE UTENTE RB37K63602C SAMSUNG

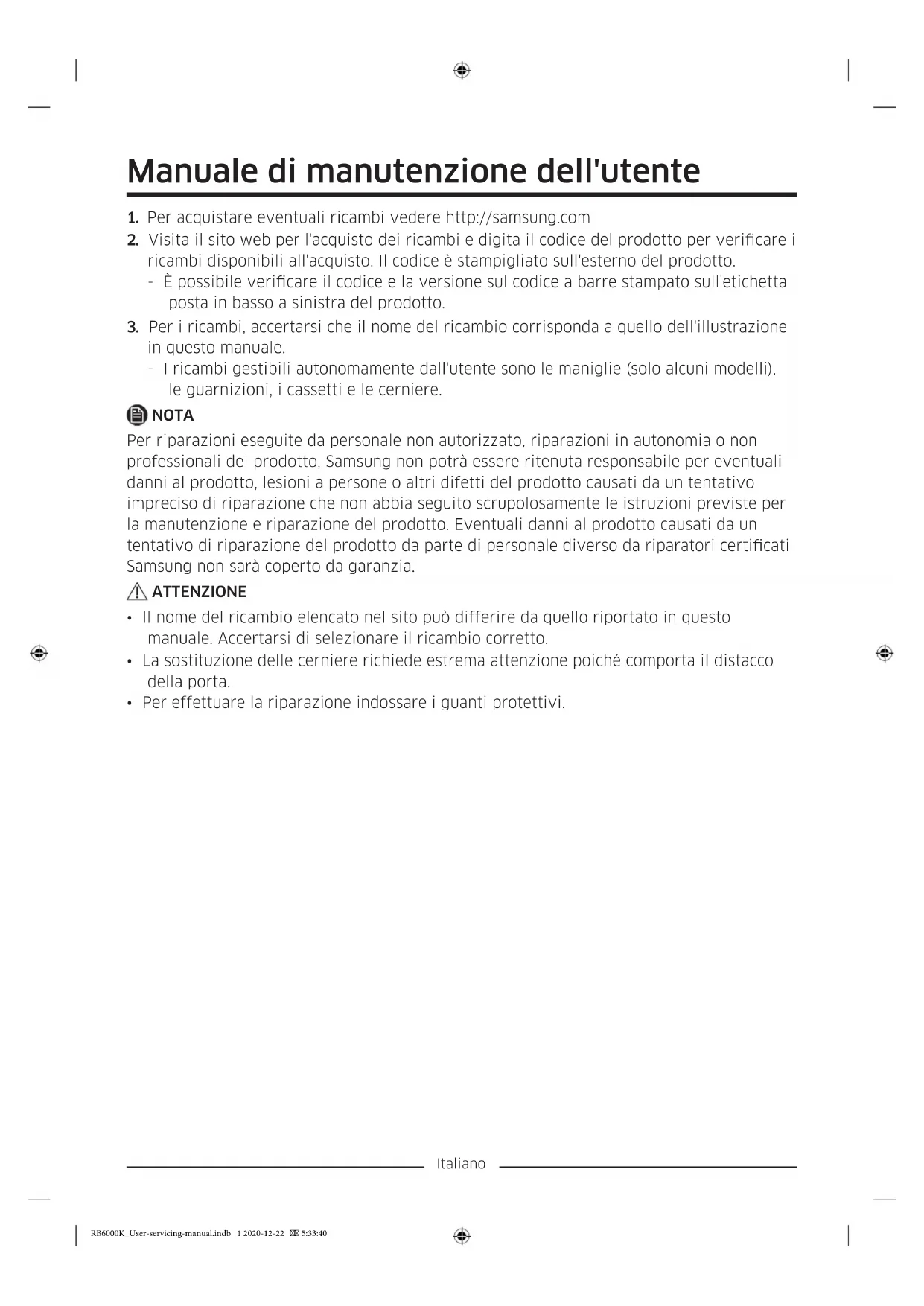

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:33:40Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Cassetto 03 Cerniera centrale 04 Etichetta con codice a barre 05 Cerniera inferiore RB6000K_User-servicing-manual.indb 2 2020-12-22 5:33:40Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:33:40Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto Estrarre il cassetto il più possibile. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:33:41Italiano Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm Chiave a bussola da 8 mm (per i bulloni) Chiave a brugola (5 mm) Rimozione della porta del frigorifero Cerniera superiore

1. Tenendo la porta del frigorifero chiusa,

allentare e rimuovere le due viti superiori della porta (RB37 Solo modelli dotati di porta in vetro).

2. Aprire la porta del frigorifero, tirare per

aprire il coperchio della chiavetta sopra la porta. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:33:41Italiano

3. Sollevare il coprilo (1) e ruotarlo verso

avanti di 90 gradi per estrarlo. Quindi, rimuovere il coperchio distanziale (2).

Solo modelli dotati di porta in vetro RB37

• Aprire la porta del frigorifero e sollevare leggermente il lato sinistro del coperchio cavi (1) per rimuoverla. Quindi rimuovere il coperchio distanziale (2) quindi il connettore PBA della chiavetta (3). NOTA Conservare il coperchio distanziale con cura. Sarà necessario rimontarlo qualora si desideri ripristinare la posizione originale della porta (precedente all'inversione).

4. Rimuovere il coperchio superiore (4)

del telaio partendo dall'angolo inferiore sinistro per poi procedere con il lato superiore. Quindi estrarlo tirandolo verso davanti. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:33:42Italiano

• Per i modelli dotati del display sopra il frigo, individuare i fori di servizio sul coperchio superiore del telaio (4). - Inserire un cacciavite a lama piatta nel foro sinistro per rilasciare il lato sinistro quindi agire in modo analogo sul blocco superiore ed inferiore del lato destro in questo ordine. Quindi far scorrere verso sinistra per estrarlo.

5. Estrarre il lato sinistro del coperchio

della cerniera (5) per rimuoverlo, quindi sollevare leggermente il fondo per estrarlo. ATTENZIONE Nel rimuovere il coperchio della cerniera, prestare attenzione a non danneggiare i connettori ed i cavi all'interno e intorno alla porta del frigorifero. NOTA Conservare il coperchio della cerniera con cura. Sarà necessario rimontarlo qualora si desideri ripristinare la posizione originale della porta (precedente all' inversione).

6. Scollegare i connettori all'interno

ed intorno alla porta del frigorifero. Allentare le viti dalla cerniera superiore (6) per rimuoverla. ATTENZIONE Al ne di prevenire un'accidentale caduta della porta, trattenerla durante la rimozione della cerniera superiore.

7. Una volta rimossa la cerniera superiore,

sollevare la porta del frigorifero per rimuoverla. Conservare la porta con cura. ATTENZIONE La porta è pesante. Al ne di prevenire danni o lesioni, prestare attenzione durante la sua rimozione. Cerniera centrale

1. Aprire la porta del freezer e rimuovere la

cerniera centrale (7) allentandone le viti.

• Per i modelli dotati di porta in vetro RB37, usare una chiave a brugola da 5 mm per rimuovere i bulloni. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:33:43Italiano

2. Sollevare delicatamente la porta del

3. Sdraiare il frigorifero con cura.

Rimuovere quindi le viti del piedino di livellamento (10) e della cerniera inferiore (11).

4. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:33:43Deutsch Servicehandbuch für Benutzer
