INSTRUKCJA OBSŁUGI RB37K63602C SAMSUNG

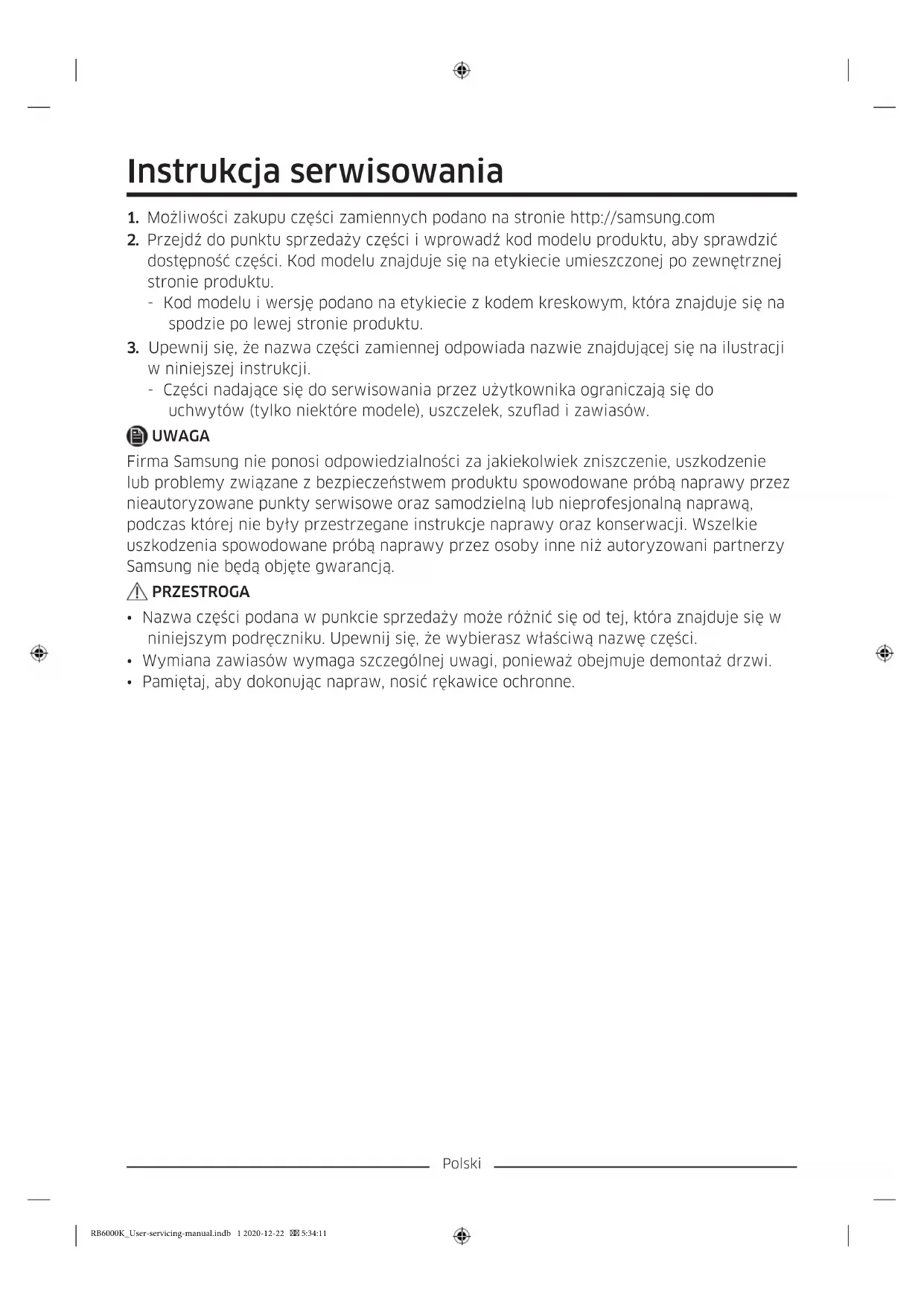

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. RB6000K_User-servicing-manual.indb 1 2020-12-22 5:34:11Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Szuada 03 Zawias środkowy 04 Etykieta z kodem kreskowym 05 Zawias dolny RB6000K_User-servicing-manual.indb 2 2020-12-22 5:34:11Polski Wymiana uszczelki PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny. RB6000K_User-servicing-manual.indb 3 2020-12-22 5:34:11Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady Wyciągnij szuadę maksymalnie daleko. Ponowny montaż szuad Ponowny montaż szuad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. RB6000K_User-servicing-manual.indb 4 2020-12-22 5:34:11Polski Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm Klucz nasadowy 8 mm (do śrub) Klucz imbusowy (5 mm) Demontaż drzwi lodówki Zawias górny

1. Poluzuj i wyjmij dwa wkręty z górnej

części zamkniętych drzwi lodówki. (Tylko modele RB37 ze szklanymi drzwiami).

2. Otwórz drzwi lodówki i pociągnij, aby

otworzyć pokrywę klucza sprzętowego w górnej części drzwi. RB6000K_User-servicing-manual.indb 5 2020-12-22 5:34:12Polski

3. Unieś pokrywę przewodów (1) i obróć ją

90 stopni do przodu, aby zdjąć. Następnie zdejmij zaślepkę (2).

Modele RB37 ze szklanymi drzwiami

• Otwórz drzwi lodówki i lekko unieś lewą stronę pokrywy przewodów (1), aby ją zdjąć. Następnie zdejmij zaślepkę (2) i wyjmij złącze PBA klucza (3). UWAGA Przechowuj zaślepkę w bezpiecznym miejscu. Będzie potrzebna przy ustawianiu drzwi w pierwotnym położeniu (przed zmianą strony otwierania).

4. Zdejmij górną osłonę ramy (4) z dolnej

lewej części, a następnie z górnej. Następnie pociągnij do przodu.

• W przypadku modeli z panelem wyświetlacza u góry lodówki znajdź otwory serwisowe na górnej osłonie ramy (4). - Włóż płaski wkrętak do lewego otworu i zwolnij najpierw lewą stronę, a następnie górne i dolne blokady prawej strony w podanej kolejności. Następnie przesuń w lewo, aby zdjąć. RB6000K_User-servicing-manual.indb 6 2020-12-22 5:34:12Polski

5. Pociągnij osłonę zawiasu (5) z lewej

strony, a następnie lekko unieś od spodu w celu wyjęcia. PRZESTROGA Przy wyjmowaniu osłony zawiasu zachowaj ostrożność, aby nie uszkodzić złączy i przewodów znajdujących się na drzwiach lodówki lub w ich pobliżu. UWAGA Przechowuj osłonę zawiasu w bezpiecznym miejscu. Będzie potrzebna przy ustawianiu drzwi w pierwotnym położeniu (przed zmianą strony otwierania).

6. Odłącz złącza znajdujące się na drzwiach

lodówki lub w ich pobliżu. Wykręć wkręty górnego zawiasu (6), aby go zdemontować. PRZESTROGA Aby drzwi lodówki nie spadły przy demontażu górnego zawiasu, mocno je przytrzymuj.

7. Po zdemontowaniu górnego zawiasu

unieś i zdejmij drzwi lodówki. Drzwi odstaw w bezpieczne miejsce. PRZESTROGA Drzwi są ciężkie. Aby uniknąć uszkodzenia drzwi lub obrażeń ciała, zachowaj ostrożność przy zdejmowaniu drzwi. Zawias środkowy

1. Otwórz drzwi zamrażarki, wykręć wkręty

i zdemontuj środkowy zawias (7).

• W przypadku modeli RB37 ze szklanymi drzwiami posłuż się kluczem imbusowym 5 mm w celu wykręcenia śrub. RB6000K_User-servicing-manual.indb 8 2020-12-22 5:34:13Polski

2. Ostrożnie unieś drzwi zamrażarki, aby je

3. Ostrożnie połóż lodówkę na podłodze.

Następnie wykręć wkręty z nóżki poziomującej (10) i dolnego zawiasu (11).

4. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i/lub dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. RB6000K_User-servicing-manual.indb 9 2020-12-22 5:34:13Čeština Návod k servisním úkonům
