GD40DT35 - Escarificador GREENWORKS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Escarificador eléctrico inalámbrico
Marca	Greenworks
Modelo	GD40DT35 (2504807)
Categoría	Escarificador de césped
Tensión nominal	40 V
Tipo de batería	Iones de litio (modelos 29717/29727)
Cargador compatible	2910907
Ancho de trabajo	36 cm (14 pulgadas)
Profundidad de trabajo	1 cm (3/8 pulgadas)
Velocidad del motor	3600 rpm
Tamaño de las ruedas	17.8 cm (7 pulgadas)
Peso (sin batería)	10.2 kg
Nivel de presión sonora	76.1 dB(A) (k=3 dB(A))
Nivel de potencia sonora medido	92.6 dB(A)
Nivel de potencia sonora garantizado	93 dB(A)
Vibraciones (mango derecho)	4.293 m/s² (incertidumbre 1.5 m/s²)
Vibraciones (mango izquierdo)	3.121 m/s² (incertidumbre 1.5 m/s²)
Funciones principales	Escarificación y aireación del césped
Características	Mango plegable, cesto recolector, botón de bloqueo de seguridad
Tipo de cuchilla	Púas (cilindro de escarificación)
Mantenimiento	Limpieza regular de la parte inferior, reemplazo de las púas
Garantía	2 años para uso doméstico, 30 días para uso profesional
Normas	EN 60335-1, EN 50636-2-92, EN 55014-1/2, EN 61000-3-2/3
Directivas CE	2000/14/CE, 2006/42/CE, 2014/30/UE, 2005/88/CE

Preguntas frecuentes - GD40DT35 GREENWORKS

¿Cuál es la tensión de la batería necesaria para este escarificador?

El escarificador Greenworks GD40DT35 funciona con una batería 40 V compatible (modelos 29717/29727).

¿Cómo ensamblar el mango inferior?

Inserte la barra inferior del manillar en los agujeros del chasis, luego fíjela con los tornillos de estrella suministrados usando un destornillador.

¿Cómo encender el escarificador?

Mantenga presionado el botón de bloqueo de seguridad, luego presione la palanca del interruptor contra el manillar para encender la herramienta.

¿Cómo apagar el escarificador?

Simplemente suelte la palanca del interruptor para detener la herramienta inmediatamente.

¿Cuál es el ancho de trabajo de este escarificador?

El ancho de trabajo es de 36 cm (14 pulgadas), ideal para céspedes de tamaño mediano.

¿Cómo reemplazar las púas desgastadas?

Apague la herramienta y retire la batería. Voltee el escarificador, retire los tornillos y tuercas del soporte de púas, luego cambie las púas dañadas. Vuelva a ensamblar respetando el orden de las arandelas.

¿Qué hacer si el motor no arranca?

Verifique que la batería esté correctamente insertada y completamente cargada. Consulte la sección de instalación de la batería en el manual.

¿Cómo limpiar el escarificador después de su uso?

Apague la herramienta y retire la batería. Limpie la parte inferior con un paño húmedo. Nunca use agua a presión ni disolventes agresivos.

El escarificador es difícil de empujar. ¿Qué hacer?

Verifique si objetos extraños bloquean el cilindro. Corte el césped si está demasiado alto. Retire los obstáculos y vuelva a arrancar.

¿Cuál es la garantía ofrecida para este escarificador?

Greenworks ofrece una garantía de 2 años para uso doméstico (bricolaje) y de 30 días para uso profesional, contra defectos de material y mano de obra.

MANUAL DE USUARIO GD40DT35 GREENWORKS

■ Retire con cuidado el producto y los accesorios de la caja. Asegúrese de que están incluidos todos los elementos que figuran en la lista del paquete de embalaje.
■ Inspeccione cuidadosamente el producto para asegurarse de que hubo ninguna rotura o daño durante el transporte.
No deseche el material del envase hasta que haya inspeccionado cuidadosamente y haya utilizado satisfactoriamente el producto.

PACKLISTE

Español(Traducción de las instrucciones originales)

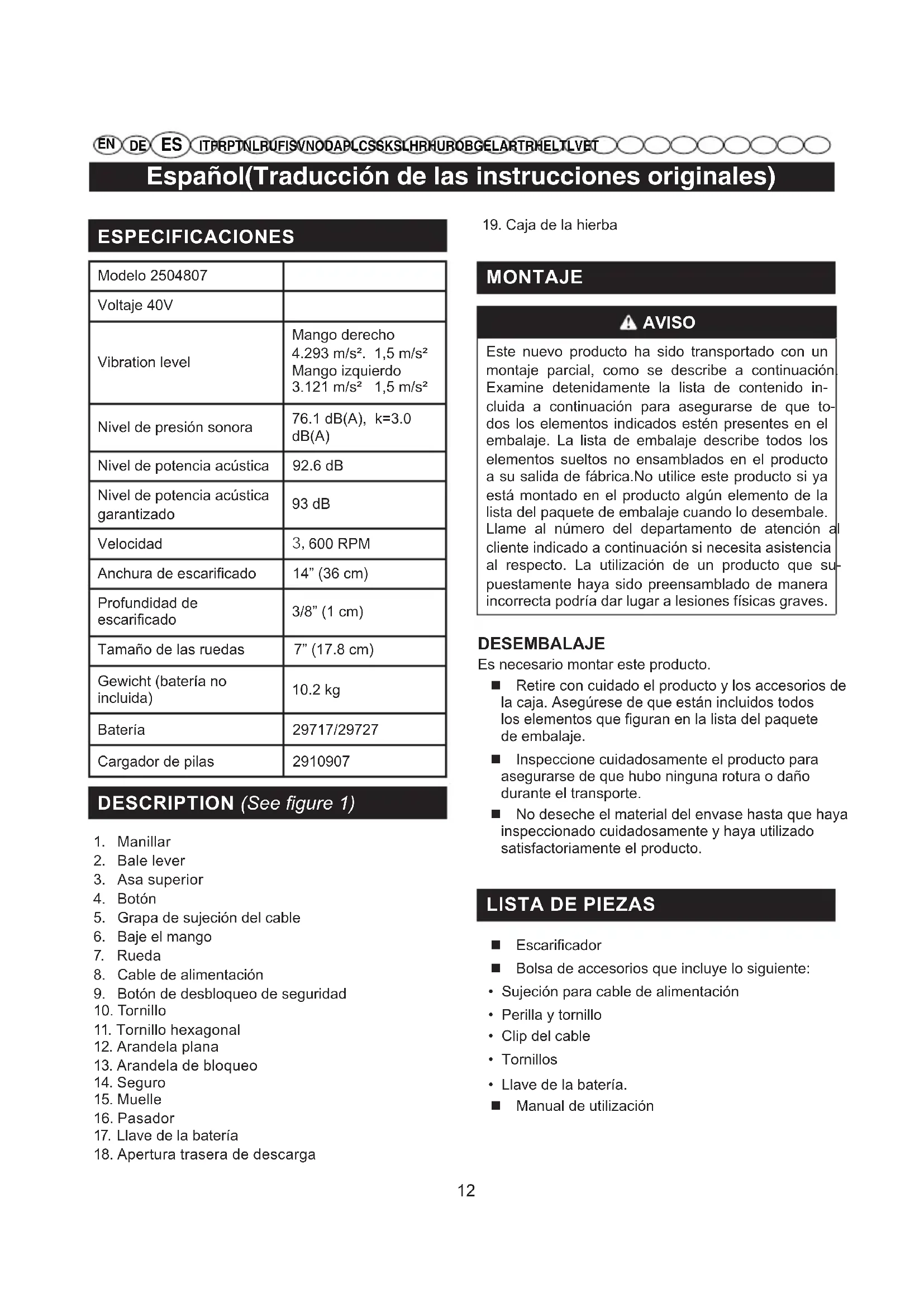

ESPECIFICACIONES

Modelo 2504807
Voltaje 40V
Vibration level	Mango derecho 4.293 m/s^2 . 1,5 m/s^2 Mango izquierdo 3.121 m/s^2 1,5 m/s^2
Nivel de presión sonora	76.1 dB(A), k=3.0 dB(A)
Nivel de potencia acústica	92.6 dB
Nivel de potencia acústica garantizado	93 dB
Velocidad	3,600 RPM
Anchura de escarificado	14" (36 cm)
Profundidad de escarificado	3/8" (1 cm)
Tamaño de las ruedas	7" (17.8 cm)
Gewicht (batería no incluida)	10.2 kg
Batería	29717/29727
Cargador de pilas	2910907

1. Manillar
2. Bale lever
3. Asa superior
4. Botón
5. Grapa de sujeción del cable
6. Baje el mango
7. Rueda
8. Cable de alimentación
9. Botón de desbloqueo de seguridad
10. Tornillo
11. Tornillo hexagonal
12. Arandela plana
13. Arandela de bloqueo
14. Seguro
15. Muelle
16. Pasador
17. Llave de la batería

18. Apertura trasera de descarga

19. Caja de la hierba

MONTAJE

AVISO

Este nuevo producto ha sido transportado con un montaje parcial, como se describe a continuación. Examine detenidamente la lista de contenido incluida a continuación para asegurarse de que todos los elementos indicados estén presentes en el embalaje. La lista de embalaje describe todos los elementos sueltos no ensamblados en el producto a su salida de fábrica. No utilice este producto si ya está montado en el producto algún elemento de la lista del paquete de embalaje cuando lo desembale. Llame al número del departamento de atención al cliente indicado a continuación si necesita asistencia al respecto. La utilización de un producto que supuestamente haya sido preensamblado de manera incorrecta podría dar lugar a lesiones físicas graves.

DESEMBALAJE

Es necesario montar este producto.

■ Retire con cuidado el producto y los accesorios de la caja. Asegúrese de que están incluidos todos los elementos que figuran en la lista del paquete de embalaje.
■ Inspeccione cuidadosamente el producto para asegurarse de que hubo ninguna rotura o daño durante el transporte.
No deseche el material del envase hasta que haya inspeccionado cuidadosamente y haya utilizado satisfactoriamente el producto.

LISTA DE PIEZAS

■ Escarificador
■ Bolsa de accesorios que incluye lo siguiente:
- Sujeción para cable de alimentación
- Perilla y tornillo
- Clip del cable
- Tornillos
- Llave de la batería.
■ Manual de utilización

Español(Traducción de las instrucciones originales)

AVISO

No intente modi car este producto o crear accesorios que no fueron recomendados para usar con este producto. Cualquier alteración o modifi cación se considerará como mal uso y podrá resultar en una condición peligrosa que conducirá a posibles lesiones personales serias.

AVISO

Detenga la máquina y retire la batería. Asegúrese de que todas las piezas móviles se hayan detenido por completo. De no observarse esta instrucción, la herramienta podría ponerse en marcha de manera fortuita y provocar lesiones físicas graves.

AVISO

En caso de que se dañe o falte alguna pieza, no utilice este producto hasta que se hayan reemplazado las piezas. El uso de un producto al que le faltan piezas o cuyas piezas están dañadas, puede producir lesiones personales graves.

INSTALACIÓN DE LA SECCIÓN INFERIOR DEL MANILLAR (consulte la figura 2)

■ Inserte la sección inferior del manillar (6) en los orificios previstos a tal efecto en la carcasa.
Utilizando los tornillos suministrados (10), fije la sección inferior del manillar a la carcasa sirviéndose de un destornillador de estrella (no suministrado).

INSTALACIÓN DE LA CAJA DE LA

HIERBA(consulte la figura 2)

■ Posicione la sección superior del manillar de manera que sus orificios queden alineados con los presentes en la sección inferior del manillar.
- Inserte el tornillo hexagonal suministrado (11) a través del orificio desde el lado exterior del manillar.
■ Rosque la perilla (4) en el tornillo hexagonal (12) y apriétela para sujetar el manillar en su sitio.

INSTALACIÓN DE LA CAJA DE LA HIERBA(consulte la figura 3)

■ Levante la puerta de descarga trasera.
■ Levante el colector de césped sujetándolo por el mango y colóquelo debajo de la puerta trasera de descarga para que los ganchos del colector de césped queden asentados en la barra de la puerta.
■ Suelte la puerta trasera de descarga. Cuando se

instala correctamente, los ganchos del colector de césped se extienden a través de las aberturas de la puerta de descarga trasera.

FUNCIONAMIENTO

AVISO

Aun cuando esté familiarizado con el aparato no deje de estar atento. No olvide nunca que basta con un segundo de inatención para herirse gravemente.

AVISO

Utilice siempre dispositivos de protección ocular. Si incumple esta instrucción, pueden proyectarse cuerpos extraños a sus ojos y provocarle graves lesiones oculares.

AVISO

No permita en ningún momento que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Los productos químicos pueden dañar, destruir o debilitar el plástico, lo que puede ocasionar graves daños personales. Tan solo aquellos elementos que se incluyen en la lista de despiece podrán ser reparados o sustituidos por el usuario. Cualquier otro elemento deberá sustituirlo un Servicio Técnico Autorizado.

EXTRAER LA BATERÍA (consulte la figura 4)

■ Suelte la palanca de accionamiento para detener el producto.
■ Abra la compuerta de la batería para tener acceso a la batería.
■ Retire la llave de la batería.
■ Mantenga pulsado el botón de liberación de la batería con firmeza.
■ Saque la batería del producto.

INSTALAR LA BATERÍA(consulte la figura 4)

■ Levante y mantenga la cubierta de la batería abierta.
■ Alinee la batería con el compartimento de la batería del escarificador.
Asegúrese de que el botón de liberación de la batería encaje su lugar y que la batería esté bien instalada y asegurada en el escarificador antes de iniciar cualquier trabajo.

Español(Traducción de las instrucciones originales)

■ Inserte la llave de la batería.
■ Si la máquina no va a utilizarse inmediatamente, no inserte la llave de la batería.
■ Cierre la puerta.

PUESTAENMARCHADELESCARIFICADOR

■ Abra la puerta del compartimiento de la batería. Esto hará que la palanca de conmutación esté operativa.
■ Tire de la palanca de conmutación hacia la parte superior del manillar para poner en marcha la herramienta.

APAGADO DEL ESCARIFICADOR

■ Suelte la palanca de conmutación

MANTENIMIENTO

¡El tambor del escarificador puede suponer un riesgo de lesiones! Antes de efectuar cualquier ajuste en la herramienta, desenchúfela de la red eléctrica y espere a que el tambor del escarificador se haya detenido por completo. Utilice guantes de trabajo resistentes a la hora de efectuar cualquier ajuste en la herramienta. Si el tambor del escarificador aún no presenta desgaste excesivo, pero alguno de los muelles individuales está roto, será necesario sustituirlos. Los muelles solo podrán sustituirse por otros idénticos.

AVISO

Antes de realizar cualquier tarea de inspección, limpieza o servicio, apague el escarificador, saque la batería y espere a que el cilindro se haya detenido. El incumplimiento de estas instrucciones puede resultar en lesiones corporales graves o daños a la propiedad.

AVISO

Utilice ropa adecuada, así como guantes y gafas de seguridad antes de proceder a efectuar cualquier operación de mantenimiento en la herramienta.

SUSTITUCIÓN DE LAS PÚAS (consulte la figura 5)

AVISO

A fin de evitar lesiones graves, apague la máquina y saque la batería antes de realizar cualquier tarea de mantenimiento.

Utilice únicamente piezas de repuesto originales del fabricante.

Detenga la máquina y retire la batería. Espere lo suficiente hasta que todos los elementos móviles de la herramienta se hayan detenido por completo.
■ Voltee el escarificador.
■ Retire los dos tornillos de cabeza de estrella (11), la arandela plana (13) y la arandela de bloqueo (14) que fijan la carcasa de las púas a la herramienta. Utilice un destornillador de estrella para retirar las dos tuercas presentes en el lado opuesto.
■ Utilice un destornillador plano para presionar el seguro (15) presente en el borde del eje y poder así separar de este la carcasa de púas.
■ Sustituya las púas desgastadas o rotas por otras nuevas.
■ Vuelva a fijar la carcasa de púas en la herramienta colocando la arandela plana y la arandela de seguridad en sus respectivas posiciones originales.

AVISO

Todos los tornillos que fijan ambas mitades del alojamiento de las púas deberán contar con una arandela plana (13) y una arandela de bloqueo (14) para evitar que puedan aflojarse durante el uso de la herramienta.

SUSTITUCIÓN DE LAS PÚAS(consulte la figura 6)

■ Desmonte el cartucho de púas según se muestra en la figura 6.
■ Asegure de fijar de manera segura el cartucho de púas en un banco de trabajo.
■ Utilice un destornillador (no suministrado) para empujar el pasador y extraerlo de su sitio. Podrá necesitar utilizar un mazo de goma en caso de que el pasador ofrezca mayor resistencia de lo normal.
■ Retire y deseche las púas desgastadas o rotas.
Coloque las nuevas púas en su sitio y vuelva a introducir el pasador en su orificio presionándolo contra una superficie sólida hasta que quede totalmente encajado en su sitio.

¡PELIGRO! EL TAMBOR DEL ESCARIFICADOR PUEDE SUPONER UN RIESGO DE LESIONES.

Antes de realizar cualquier tarea de mantenimiento, apague el escarificador, saque la batería y espere a que el cilindro se haya detenido. Utilice guantes resis-

Español(Traducción de las instrucciones originales)

tentes para llevar a cabo el mantenimiento. Deberá limpiar su escarificador para césped después de cada uso.

AVISO

UTILICE SOLO RECAMBIOS ORIGINALES AL ARREGLAR LA MÁQUINA. EL USO DE OTRAS PIEZAS PUEDE PROVOCAR RIESGOS O DAÑOS EN EL PRODUCTO.

AVISO

POUR ÉVITER DE VOUS BLESSER GRAVEMENT, PORTEZ DES LUNETTES DE SÉCURITÉ EN TOUT TEMPS LORSQUE VOUS UTILISEZ CETTE SOUFFLEUSE. PORTEZ UN ÉCRAN FACIAL OU UN MASQUE ANTIPOUSSIÈRE DANS LES ENDROITS POUSSIÉREUX.

AVISO

ANTES DE INSPECCIONAR, LIMPIAR O REPARAR LA MÁQUINA, DETENGA EL MOTOR, ESPERE A QUE TODAS LAS PIEZAS MÓVILES SE DETENGAN Y DESCONECTE EL ENCHUFE DE LA TOMA DE CORRIENTE. EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE RESULTAR EN LESIONES CORPORALES GRAVES O DAÑOS A LA PROPIEDAD.

No utilice disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el comercio. Utilice un paño limpio para retirar las impurezas, el polvo, el aceite, la grasa, etc.

AVISO

NO PERMITA EN NINGÚN MOMENTO QUE LAS PIEZAS DE PLÁSTICO ENTREN EN CONTACTO CON LÍQUIDO DE FRENOS, GASOLINA, PRODUCTOS DERIVADOS DEL PETRÓLEO, ACEITES PENETRANTES, ETC. LOS PRODUCTOS QUÍMICOS PUEDEN DAÑAR, DESTRUIR O DEBILITAR EL PLÁSTICO, LO QUE PUEDE OCASIONAR GRAVES DAÑOS PERSONALES. TAN SOLO AQUELLOS ELEMENTOS QUE SE INCLUYEN EN LA LISTA DE DESPIECE PODRÁN SER REPARADOS O SUSTITUIDOS POR EL USUARIO. CUALQUIER OTRO ELEMENTO DEBERÁ SUSTITU-IRLO UN SERVICIO TÉCNICO AUTORIZADO.

¡RIESGO DE LESIONES FÍSICAS Y DAÑOS

MATERIALES EN LA HERRAMIENTA!

No limpie el escarificador para césped bajo un chorro de agua (en particular, a alta presión).

No utilice objetos duros o puntiagudos para limpiar su escarificador para césped.

A fin de poder ahorrarle espacio al almacenarlo, le será posible aflojar las presillas y plegar su escarificador para césped.

Asegúrese de que el cable de alimentación no quede atrapado al efectuar esta operación. Almacene su escarificador para césped en un lugar seco y cerrado al que niños no puedan acceder.

■ Apague el escarificador, saque la batería y espere a que el cilindro se haya detenido.
Asegúrese siempre de limpiar la parte inferior del escarificador después de cada uso y antes de proceder a guardarlo.
■ Examine minuciosamente todas las púas y cartuchos por si presentasen daños y sustitúyalos de ser necesario.

Esta herramienta no deberá desecharse junto con los desperdicios domésticos comunes, sino que deberá desecharse conforme a lo establecido por las normativas locales.

¡PELIGRO!

El tambor del escarificador puede suponer un riesgo de lesiones.

Español(Traducción de las instrucciones originales)

RESOLUCIÓN DE PROBLEMAS

Problema Causa posible	Solución
Ruido anómalo.	Se han introduzco objetos extraños en el cilindro del escarificador y lo están golpeando.	Apague el escarificador y espere a que el cilindro deje de girar.
Ruidos en la unidad. Sonido a modo de pitido.	Hay objetos extraños bloqueando el cilindro del escarificador.	Retire los objetos extraños.
		Examine el escarificador inmediatamente.
Sonido a modo de pitido.	La correa está patinando. Contacte con un servicio técnico autorizado.
El motor no se pone en marcha.	La batería no está bien asegurada.	Asegúrese de que la batería está bien instalada en la máquina. Consulte el apartado sobre la instalación de la batería en este manual.
	La batería no está cargada. Cargue la batería siguiendo las instrucciones incluidas con su modelo.
Dificultad para empujar el escarificador hacia delante.	Está bloqueado por objetos extraños.	Apague el motor y espere a que el escarificador deje de girar. Retire los objetos extraños. Después de un minuto aproximadamente, vuelva a encender el escarificador.
	La hierba está demasiado crecida.	Corte el césped antes de escarificar.
El escarificado no da buen resultado.	Desgaste de la púa de resorte.	Ajuste el cilindro del escarificador.
	Fallo de la correa. Contacte con un servicio técnico autorizado.
	El césped está demasiado crecido.	Corte el césped antes de usar el escarificador.

La política de garantía de Greenworks Tools para máquinas de bricolage

PERÍODO DE GARANTÍA

Todas las máquinas nuevas de Greenworks Tools se suministran con 2 años de garantía para las piezas y el trabajo a partir de la fecha de compra original. Hay disponible una garantía de 30 días para las máquinas de uso profesional, ya que las herramientas de Greenworks Tools son diseñadas principalmente para ser utilizadas por consumidores DIY.

Esta garantía no es transferible

LIMITACIONES

Esta garantía solo se aplica a piezas/componentes defectuosos y no cubre las reparaciones debido a lo siguiente:

1. Uso y desgaste normal
2. La puesta a punto o ajuste
3. El daño causado por un manejo inadecuado/abuso/mal uso/negligencia.
4. El sobrecalentamiento debido a la falta de mantenimiento.
5. El daño debido a que los accesorios/sujeciones se han aflojado/ soltado por culpa de una falta de mantenimiento.
6. El daño causados por una limpieza con agua.
7. Las máquinas a las que le ha hecho el mantenimiento o la reparación un centro de servicios no autorizado por Greenworks Tools.
8. Las máquinas mal montadas o mal ajustadas.
9. El daño causado por un uso inadecuado de la máquina.
10. El daño causado por un mal acondicionamiento para el invierno (lavados a presión)
11. La garantía no suele cubrir los elementos considerados piezas consumibles, incluido, entre otras cosas, lo siguiente: • Pilas

• Cables eléctricos
• Cuchillas y conjuntos de cuchillas
- Cinturones
- Filtros
- Portaherramientas

1. Algunos productos pueden contener componentes como motores o transmisiones de un fabricante alternativo; estos elementos estarán sujetos a la política de garantía del fabricante correspondiente excepto en los casos en que Greenworks Tools Europe GmbH acuerde asumir cualquier reclamación fuera del periodo de garantía de dicho fabricante.

2. Los artículos de segunda mano no los cubre la presente política de garantía.

3. La colocación de piezas de repuesto o componentes adicionales no suministrados ni autorizados por Greenworks Tools Europe GmbH.

Garantía

Para solicitar una garantía sobre cualquier producto cubierto por esta política hay que presentar la prueba de compra original. El comprobante de la tarjeta de crédito no constituye una prueba de compra suficiente. En primer lugar, en caso de garantía, el consumidor debe devolver el producto al lugar original donde lo compró con su prueba de compra. La máquina será enviada a nuestras instalaciones de servicio centrales, donde se le hará una inspección. Si se descubre que la máquina tiene un fallo será reparada y enviada de vuelta a la dirección del consumidor sin coste alguno. Las máquinas que cuesten menos de 100 €, impuestos de ventas incluidos, suelen ser sustituidas.

Si en las instalaciones de servicio centrales se descubre que la máquina no tiene ningún fallo, se avisará al consumidor que tiene que pagar el coste de la reparación.

Esta política de garantía está sujeta a variaciones periódicas para adaptarse a las necesidades de nuevos productos. Habrá disponible una copia de la última política y garantía en www.greenworkstools.eu.

DECLARACIÓN EC DE CONFORMIDAD

Fabricante: Changzhou Globe Co., Ltd.

Dirección: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China

Nombre y dirección de la persona autorizada para compilar el expediente técnico:

Nombre: Peter Söderström)

Dirección: Hjortronvägen 3, 555 93 Jönköping, Sweden

Por la presente declaramos que el producto

Categoría ...... DESCARIFICADOR 40 V

Modelo 2504807

Número de serie ...... Ver etiqueta de clasificación de productos

Año de fabricación ...... Ver etiqueta de clasificación de productos

■ está en conformidad con las disposiciones pertinentes de la Directiva de Maquinaria

■ está en conformidad con las disposiciones de estas otras Directivas-EC

2000/14/EC

2006/42/EC

2014/30/EU

2005/88/EC

Y además, declaramos que

■ se han utilizado las siguientes (partes o cláusulas de las) normas armonizadas europeas

EN 60335-1

EN 50636-2-92

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Nivel de potencia acústica medido LWA: 92.6 dB(A)

Nivel de potencia acústica garantizado LWA: 93 dB(A)

Método de evaluación de conformidad en el anexo VI/Directiva 2000/14/CE&2005/88/EC

Lugar, fecha: Changzhou, 22/07/2016

Firma: Ted Qu Haichao (BEng, CEng, MIET)

Director de Calidad

Ted Qu
