GD40DT35 - Légáteresztő GREENWORKS - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli elektromos gyepszellőztető
Márka	Greenworks
Modell	GD40DT35 (2504807)
Kategória	Gyepszellőztető
Névleges feszültség	40 V
Akkumulátor típusa	Lítium-ion (29717/29727 modellek)
Kompatibilis töltő	2910907
Munkaszélesség	36 cm (14")
Munkamélység	1 cm (3/8")
Motor fordulatszáma	3600 ford/perc
Kerékméret	17.8 cm (7")
Súly (akkumulátor nélkül)	10.2 kg
Hangnyomásszint	76.1 dB(A) (k=3 dB(A))
Mért hangteljesítményszint	92.6 dB(A)
Garantált hangteljesítményszint	93 dB(A)
Rezgés (jobb fogantyú)	4.293 m/s² (bizonytalanság 1.5 m/s²)
Rezgés (bal fogantyú)	3.121 m/s² (bizonytalanság 1.5 m/s²)
Fő funkciók	Gyepszellőztetés és levegőztetés
Jellemzők	Összehajtható fogantyú, gyűjtőkosár, biztonsági zárógomb
Lapatípus	Karmok (gyepszellőztető henger)
Karbantartás	Az alsó rész rendszeres tisztítása, a karmok cseréje
Garancia	2 év háztartási használatra, 30 nap professzionális használatra
Szabványok	EN 60335-1, EN 50636-2-92, EN 55014-1/2, EN 61000-3-2/3
EK irányelvek	2000/14/EK, 2006/42/EK, 2014/30/EU, 2005/88/EK

Gyakran ismételt kérdések - GD40DT35 GREENWORKS

Milyen feszültségű akkumulátor szükséges ehhez a gyepszellőztetőhöz?

A Greenworks GD40DT35 gyepszellőztető egy kompatibilis 40 V-os akkumulátorral működik (29717/29727 modellek).

Hogyan szereljem össze az alsó fogantyút?

Helyezze be a kormány alsó rúdját a váz lyukaiba, majd rögzítse a mellékelt keresztfejű csavarokkal egy csavarhúzó segítségével.

Hogyan indítsam el a gyepszellőztetőt?

Tartsa lenyomva a biztonsági zárógombot, majd nyomja meg a kapcsolókart a kormány felé a szerszám bekapcsolásához.

Hogyan állítsam le a gyepszellőztetőt?

Egyszerűen engedje el a kapcsológombot a szerszám azonnali leállításához.

Mekkora a gyepszellőztető munkaszélessége?

A munkaszélesség 36 cm (14 hüvelyk), ideális közepes méretű pázsithoz.

Hogyan cseréljem ki az elhasználódott karmokat?

Kapcsolja ki a szerszámot és vegye ki az akkumulátort. Fordítsa meg a gyepszellőztetőt, távolítsa el a karmtartó csavarjait és anyáit, majd cserélje ki a sérült karmokat. Szerelje össze újra, ügyelve az alátétek sorrendjére.

Mit tegyek, ha a motor nem indul?

Ellenőrizze, hogy az akkumulátor megfelelően van-e behelyezve és teljesen fel van-e töltve. Tekintse meg a kézikönyv akkumulátor telepítéséről szóló szakaszát.

Hogyan tisztítsam meg a gyepszellőztetőt használat után?

Kapcsolja ki a szerszámot és vegye ki az akkumulátort. Tisztítsa meg az alsó részt egy nedves ruhával. Soha ne használjon nagynyomású vizet vagy agresszív oldószereket.

A gyepszellőztetőt nehéz tolni. Mit tegyek?

Ellenőrizze, hogy idegen tárgyak blokkolják-e a hengert. Nyírja le a pázsitot, ha a fű túl magas. Távolítsa el az akadályokat és indítsa újra.

Milyen garancia jár ehhez a gyepszellőztetőhöz?

A Greenworks 2 év garanciát vállal háztartási (hobbi) használatra, és 30 nap garanciát professzionális használatra, anyag- és gyártási hibák ellen.

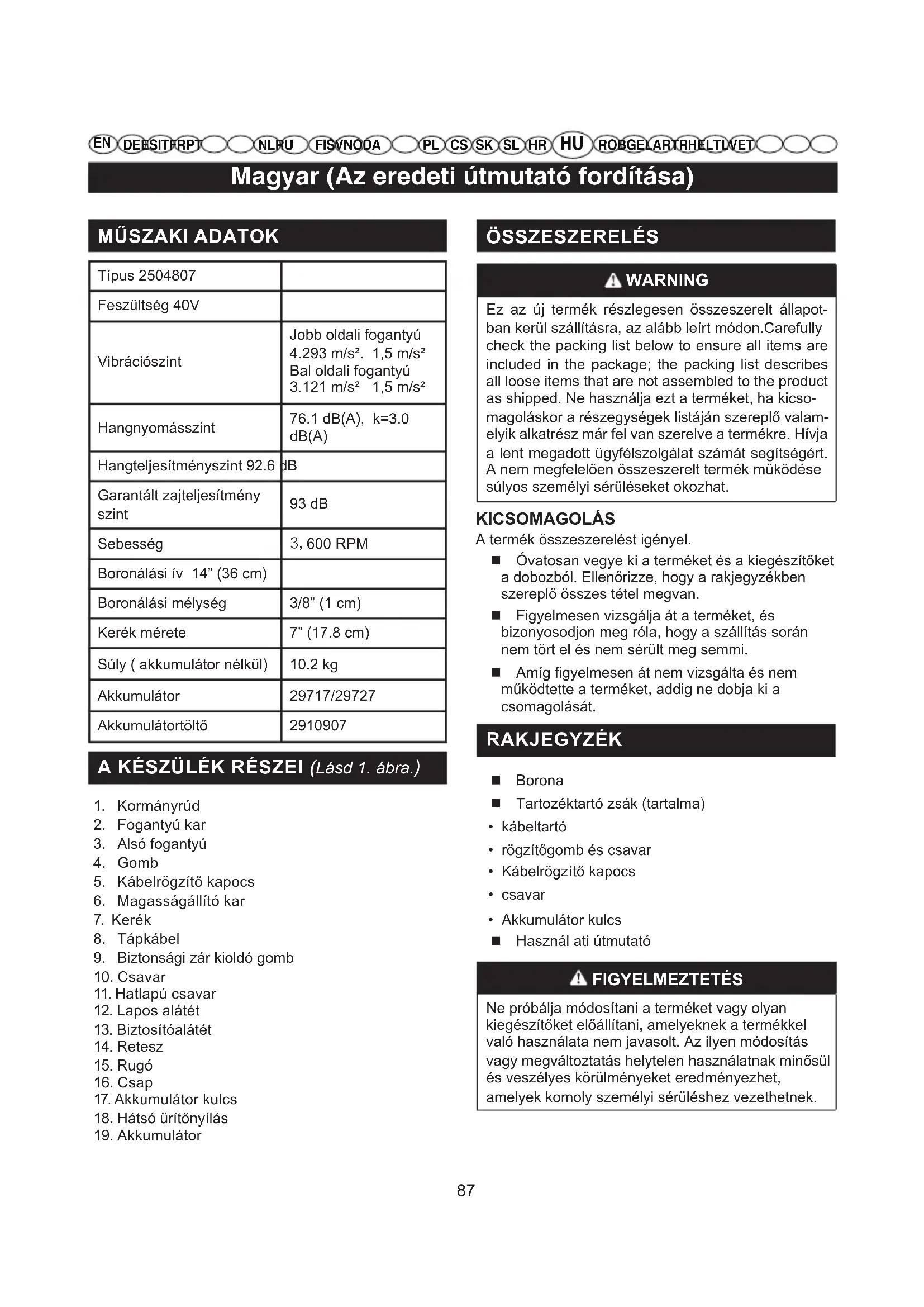

HASZNÁLATI ÚTMUTATÓ GD40DT35 GREENWORKS

Magyar (Az eredeti útmutató fordítása)

MÜSZAKI ADATOK

Típus 2504807
Feszültség 40V
Vibrációszint	Jobb oldali fogantyú 4.293 m/s^2 . 1,5 m/s^2 Bal oldali fogantyú 3.121 m/s^2 1,5 m/s^2
Hangnyomásszint	76.1 dB(A), k=3.0 dB(A)
Hangteljesítményszint 92.6 dB
Garantált zajteljesítmény szint	93 dB
Sebesség	3,600 RPM
Boronálási ív 14" (36 cm)
Boronálási mélység	3/8" (1 cm)
Kerék mérete	7" (17.8 cm)
Súly ( akkumulátor nélkül)	10.2 kg
Akkumulátor	29717/29727
Akkumulátortöltő	2910907

A KÉSZÜLÉK RÉSZEI (Lásd 1. ábra.)

1. Kormányrúd
2. Fogantyú kar
3. Alsó fogantyú
4. Gomb
5. Kábelrögzítő kapocs
6. Magasságállító kar
7. Kerék
8. Tápkábel
9. Biztonsági zár kioldó gomb
10. Csavar
11. Hatlapú csavar
12. Lapos alátét
13. Biztosítóalátét
14. Retesz
15. Rugó
16. Csap
17. Akkumulátor kulcs
18. Hátsó ürítőnyílás
19. Akkumulátor

ÖSSZESZERELÉS

WARNING

Ez az új termék részlegesen összeszerelt állapotban kerül szállításra, az alább leírt módon. Carefully check the packing list below to ensure all items are included in the package; the packing list describes all loose items that are not assembled to the product as shipped. Ne használja ezt a terméket, ha kicsomagoláskor a részegységek listáján szereplő valamelyik alkatrész már fel van szerelve a termékre. Hívja a lent megadott ügyfélszolgálat számát segítségért. A nem megfelelően összeszerelt termék működése súlyos személyi sérüléseket okozhat.

KICSOMAGOLÁS

A termék összeszerelést igényel.

• Óvatosan vegye ki a terméket és a kiegészítőket a dobozból. Ellenőrizze, hogy a rakjegyzékben szereplő összes tétel megvan.
  ■ Figyelmesen vizsgálja át a terméket, és bizonyosodjon meg róla, hogy a szállítás során nem tört el és nem sérült meg semmi.
  ■ Amíg figyelmesen át nem vizsgálta és nem működtette a terméket, addig ne dobja ki a csomagolását.

RAKJEGYZÉK

■ Borona
■ Tartozéktartó zsák (tartalma)
- kábeltartó
• rögzítógomb és csavar
• Kábelrögzítő kapocs
- csavar
- Akkumulátor kulcs
■ Használ ati útmutató

FIGYELMEZTETÉS

Ne próbálja módosítani a terméket vagy olyan kiegészítőket előállítani, amelyeknek a termékkel való használata nem javasolt. Az ilyen módosítás vagy megváltoztatás helytelen használatnak minősül és veszélyes körülményeket eredményezhet, amelyek komoly személyi sérüléshez vezethetnek.

Magyar (Az eredeti útmutató fordítása)

FIGYELMEZTETÉS

Állítsa le a gépet, és vegye ki az akkumulátoregy- séget. Ellenőrizze, hogy minden mozgó alkatrész megfelelően van-e rögzítve. Amennyiben ezt nem tartja be, akkor véletlenül bekapcsolhatja a készül- éke, amely súlyos személyi sérülést okozhat.

FIGYELMEZTETÉS

Ha bármilyen alkatrész megsérült vagy hiányzik, addig ne működtesse a terméket, amíg nem pótolta azokat. A termék sérült vagy hiányzó alkatrésszel való használata súlyos személyi sérüléshez vezethet.

AZ ALSÓ FOGANTYÚ FELSZERELÉSE(Lásd 2.ábra.)

Helyezze az alsó fogantyút (6) a burkolat nyilásához.

A mellékelt csavarokkal (10) rögzítse az alsó fogantyút a burkolathoz egy csillagfejű csavarhúzóval (nem tartozék).

A FELSŐ FOGANTYÚ FELSZERELÉSE(Lásd 3.ábra.)

Úgy helyezze az alsó fogantyút, hogy a lyukak a az alsó fogantyú lyukaihoz illeszkedjenek.

■ Dugja a mellékelt hatlapú csavart (11) a lyukba a kormányrúd felől kívülről.
■ Dugja a gombot (4) a hatlapú csavarba (11), hogy biztonságosan a helyére rögzítse.

A FÜGYÜJTÖ FELSZERELÉSE (Lásd 3.ábra.)

■ Emelje fel a hátsó kiürítő ajtaját.
Emelje fel a füfogót a fogantyújánál fogva, és helyezze a hátsó kiürítő ajtó alá, úgy, hogy a füfogón lévő kampók beüljenek az ajtórúdba.
Oldja ki a hátsó kiúritő ajtót. Megfelelő beszerelés esetén a fűfogón lévő kampók túlnyúlnak a hátsó kiúritő ajtó nyílásain.

MÜKÖDÉS

FIGYELMEZTETÉS

A készülék kiismerése ne késztesse fi gyelmének csökkentésére. Soha ne feledje, hogy egy pillanatnyi fi gyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön.

FIGYELMEZTETÉS

Mindig viseljen védőszemüveget. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test kerülhet és ez súlyos szemsérülést okozhat.

FIGYELMEZTETÉS

A műanyag részek semmilyen körülmények között nem érintkezhetnek fékolajjal, benzinnel, petróleum alapú termékekkel, beszívódó olajokkal stb. A vegyszerek károsíthatják, gyengíthetik vagy tönkretehetik a műanyagot, ami súlyos személyi sérülést eredményezhet. Only the parts shown on the parts list are intended to be repaired or replaced by the customer. All other parts should be replaced at an Authorized service center.

AZ AKKUMULÁTOR ELTÁVOLÍTÁSA (Lásd 4.ábra.)

■ Oldja ki a fogantyú kart a termék leállításához.
■ Nyissa ki az akkumulátor fedelet az akkumulátortartóhoz való hozzáféréshez.
■ Vegye ki az akkumulátor kulcsot.
■ Erősen nyomja meg, és tartsa lenyomva az akkumulátor kioldó gombot.
■ Vegye ki az akkumulátort a termékböl.

AZ AKKUMULÁTOR BEHELYEZÉSE(Lásd 4.ábra.)

■ Emelje fel és tartsa úgy az akkumulátor fedelét.
■ Illessze az akkumulátort a borona akkumulátor portjához.
■ A működtetés megkezdése előtt ellenőrizze, hogy az akkumulátor kioldó gomb a helyére ugrik-e, és hogy az akkumulátor teljesen a helyén van-e, és biztonságosan van-e a boronában.
■ Helyezze be az akkumulátor kulcsot.
Ha a gépet nem fogja azonnal használni, akkor ne helyezze be az akkumulátor kulcsot.
■ Zárja be az ajtót.

A BORONA BEINDÍTÁSA

■ Nyomja meg és tartsa a biztonsági kireteszelő gombot. This makes the bale switch operational
A működtetéshez nyomja a fogantyú kapcsolót a kormányrúd felé.

A BORONA LEÁLLÍTÁSA

■ Engedje el a fogantyú kapcsolót.

Magyar (Az eredeti útmutató fordítása)

A KÉSEK KARBANTARTÁSA

A dethatcher henger sérülést okozhat! A beállítások elvégzése előtt húzza ki a készüléket, és várja meg, amíg a detektortelep leáll. A beállítások elvégzése során nagy munkakesztyűt kell viselni. Ha a dethatcher henger még nem kopott, de az egyes rugók töröttek, azokat ki kell cserélni. Csak azonos csere rugók használhatók.

FIGYELMEZTETÉS

A gép ellenőrzése, tisztítása vagy szervizelése előtt kapcsolja ki, és vegye ki az akkumulátoregységet, és várjon, amíg a borona henger le nem áll. Ezen utasítások be nem tartása komoly személyi sérülést vagy anyagi kárt eredményezhet.

FIGYELMEZTETÉS

Vegyen fel megfelelő ruházatot, kesztyűt és védőszemüveget, mielőtt karbantartást végezne.

KÉSEK CSERÉJE (Lásd 5.ábra.)

FIGYELMEZTETÉS

A súlyos személyi sérülések elkerülése érdekében kapcsolja ki a készüléket, és vegye ki az akkumulátoregységet, mielőtt karbantartást végezne.

Csak a gyártó eredeti pótalkatrészeit használja.

- Állítsa le a gépet, és vegye ki az akkumulátoregységet.Hagyjon kellő időt a mozgó alkatrészek leállításához.

■ Fordítsa meg a boronát.

■ Vegye le a két csillagfejű csavart (11), a lapos alátétet (13) és a biztosítóalátétet (14), amely a burkolatot rögzíti. A másik oldalon vegye le a két anyát a csillagfejű csavarhúzóval.

■ Nyomja meg a tengely végén lévő reteszt (15) a csillagcsavarhúzóval, hogy levegye a kés burkolatát a tengelyről.

■ Cserélje ki az elkopott vagy törött késeket újakra.

Rögzítse vissza a kés burkolatot a lapos alátéttel és biztosítóalátéttel az eredeti sorrendben.

FIGYELMEZTETÉS

A kés burkolat két felének összeszereléséhez minden csavarhoz kell lapos alátét (13) és biztosítóalátét (14), hogy a csavarok ne lazuljanak ki használat közben.

KÉSEK CSERÉJE(Lásd 6.ábra.)

■ Távolítsa el a késbetétet az 6. ábrán látható módon.

■ Rögzítse a betétet a munkapadon.

Tolja ki a csapot egy csavarhúzóval (nincs mellékelve). Ehhez esetlen gumikalapácsot kell használni, ha nagyobb erőre van szükség.

■ Vegye le és dobja ki az elhasználódott/elkopott késeket.

■ Helyezze a kést a helyére, és csúsztassa vissza a csapot a helyére, úgy, hogy a csapot egy stabil felülethez nyomja, hogy az visszatolódjon a helyére.

VESZÉLY! A BORONA HENGER SÉRÜLÉSEKET OKOZHAT.

Karbantartás előtt kapcsolja ki, és vegye ki az ak- kumulátoregységet, és várjon, amíg a borona henger le nem áll. Viseljen strapabíró kesztyűt karbantartás végzéséhez. A fünyíró boronát minden használat után meg kell tisztítani.

FIGYELMEZTETÉS

SZERVIZELÉSKOR CSAK AZONOS CSEREALKATRÉSZEKET HASZNÁLJON. BÁRMILYEN MÁS ALKATRÉSZ HASZNÁLATA VESZÉLYES LEHET VAGY A GÉP KÁROSODÁSÁT OKOZHATJA.

FIGYELMEZTETÉS

A SÚLYOS SZEMÉLYI SÉRÜLÉS ELKERÜLÉSE ÉRDEKÉBEN A KÉSZÜLÉK HASZNÁLATAKOR VISELJEN VÉDŐSZEMÜVEGET VAGY SZEMVÉDŐT. POROS HELYSZÍNEN VÉGZETT MUNKA KÖZBEN VISELJEN ARCVÉDŐT VAGY PORMASZKOT.

FIGYELMEZTETÉS

A GÉP ÁTVIZSGÁLÁSA, TISZTÍTÁSA VAGY SZERVIZELÉSE ELÖTT ÁLLÍTSA LE A MOTORT, VÁRJA MEG, AMÍG A MOZGÓ ALKATRÉSZEK MEGÁLLNAK, ÉS HÚZZA KI A DUGASZT AZ ELEKTROMOS HÁLÓZATI ALJZATBÓL. EZEN UTASÍTÁSOK BE NEM TARTÁSA KOMOLY SZEMÉLYI SÉRÜLÉST VAGY ANYAGI KÁRT EREDMÉNYEZHET

Magyar (Az eredeti útmutató fordítása)

A műanyag részek tisztításakor tartózkodjon a tisztítószerek használatától. A legtöbb műanyag érzékeny a különböző típusú kereskedelmi oldószerekre, és azok használata esetén károsodhat. Egy tiszta ruhát használjon a kosz, por, olaj, kenőzsír stb. eltávolítására.

FIGYELMEZTETÉS

A MÜANYAG RÉSZEK SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NEM ÉRINTKEZHETNEK FÉKO-LAJJAL, BENZINNEL, PETRÓLEUM ALAPÚ TERMÉKEKKEL, BESZÍVÓDÓ OLAJOKKAL STB. A VEGYSZEREK KÁROSÍTHATJÁK, GYENGÍTHE-TIK VAGY TÖNKRETEHETIK A MÜANYAGOT, AMI SÚLYOS SZEMÉLYI SÉRÜLÉST EREDMÉNYEZHET. CSAK AZ ALKATRÉSZLISTÁBAN MEGADOTT ALKA-TRÉSZEK VALÓK ARRA, HOGY AZ ÜGYFÉL EZEKKEL JAVÍTÁST VÉGEZZEN, VAGY EZEKET KIC-SERÉLJE. MINDEN MÁS ALKATRÉSZT HIVATALOS SZERVIZKÖZPONTNAK KELL CSERÉLNIE.

SÖRTE ÉS FIZIKAI RONGÁLÓDÁS VESZÉLYE!

Ne tisztítsa a fünyíró boronát folyó víz alatt (különösen nagy nyomás alatt).

Ne használjon kemény vagy éles tárgyakat a fünyíró borona tisztításához.

Helytakarékosságból a fünyíró borona a gombok megnyomásával összecsukható tároláshoz.

Legyen óvatos ezen folyamat alatt, hogy a hálózati kábel ne szoruljon be. A fűnyíró boronát száraz, zárt helyen tárolja, ahol gyermekek nem férnek hozzá.

■ Kapcsolja ki, és vegye ki az akkumulátoregységet, és várjon, amíg a borona henger le nem áll.
■ Minden használat után és tárolás előtt tisztítsa meg a borona alját.
- Óvatosan ellenőrizze, hogy minden kés és a betét nem sérült-e, és szükség esetén cserélje ki.

A készüléket nem szabad a többi háztartási hulladékok közé dobni. A helyi szabályozásnak megfelelően ártalmatlanítsa.

VESZÉLY!

A borona henger sérüléseket okozhat.

Magyar (Az eredeti útmutató fordítása)

HIBAELHÁRÍTÁS
Probléma Lehetséges ok Megoldás
Rendellenes zaj.	A borona hengeren lévő idegen tárgyak a boronához ütődnek.	Kapcsolja ki a boronát, várjon, amíg a henger forgása leáll.
Kattogás az egységben. Sípoló hang.	Idegen tárgyak blokkolják a borona hengert.	Távolítsa el az idegen tárgyakat.
		Azonnal ellenőrizze a boronát.
Sípoló hang.	Csúszik a szíj.	Lépjen kapcsolatba egy felhatalmazott szervizközponttal.
A motor nem indul el. Az	akkumulátor nincs rögzítve.	Ellenőrizze, hogy az akkumulátor teljsen rögzítve van-e a gépben. Nézze meg a jelen használati útmutató Akkumulátor behelyezése fejezetében.
	Az akkumulátor nincs feltöltve.	Töltse fel az akkumulátoregységet a modellhez mellékelt utasításoknak megfelelően.
A boronát nehéz tolni.	Idegen tárgyak blokkolják.	Kapcsolja ki a motort, várjon, amíg a borona forgása leáll. Távolítsa el az idegen tárgyakat. Körülbelül egy perc után kapcsolja be a boronát.
	A fű túl magas.	A boronálás előtt vágja le a füvet.
A boronálás eredménye nem megfelelő.	A borona elhasználódott.	Állítsa be a borona hengert.
	A szíj meghibásodott.	Lépjen kapcsolatba egy felhatalmazott szervizközponttal.
	Túl magasra nőtt a fű.	A borona használata előtt vágja le a füvet.

Greenworks Tools jótállási feltételek barkácsgépekhez

SZ AVATOSSÁGI IDO

Minden új Greenworks Tools gép a vásárlás dátumától számított 2 éves, az alkatrészekre és a kivitelezésre vonatkozó jótállással rendelkezik. A professzionális célra használt gépekre 30 napos jótállás vonatkozik, mivel a Greenworks Tools gépek elsődlegesen a barkácsoló fogyasztók számára készültek.

Ez a jótállás nem ruházható át.

KEORÁTOZÁSOK

Ez a jótállás csak a hibás alkatrészekre/részegységekre vonatkozik, és nem vonatkozik a következők miatti javításokra:

1. Normál kopás és elhasználódás.
2. Rutin finomhangolás és beállítás.
3. Nem megfelelő kezelés/rongálás/helytelen használat vagy hanyagság okozta károsodás.
4. Karbantartás hiánya miatti túlmelegedés.
5. A szerelvények/kötőelemek karbantartás hiánya miatti kilazulása/leválása okozta károsodás.

6. Vízzel való tisztítás okozta károsodás.

7. Nem hivatalos Greenworks Tools szervizközpontokba szervizelt vagy javított gépek.

8. Rosszul összeszerelt vagy beállított gépek.

9. A gép helytelen használata okozta károsodás.

10. Helytelen téliesítés okozta károsodás (magasnyomású mosók)

11. A fogyóalkatrésznek tekintett elemekre nem vonatkozik a jótállásba, különösen, de nem kizárólag beleértve a következőket:

12. Akkumulátorok
    • Elektromos kábelek
    • Kések és késszerelvények

13. Szíjak

14. Szürök
    • Tokmányok és szerszámtartók

15. Bizonyos termékek tartalmazhatnak bizonyos összetevőket, pl. egy másik gyártótól származó motorokat, hajtóműveket, amelyekre a megfelelő gyártó jótállása vonatkozik, kivéve, ha az Greenworks Tools Europe GmbH beleegyezik, hogy átvállal az említett gyártó jótállási időtartamán kívüli feltételeket.

16. A használt termékekre a jelen garancia nem terjed ki.

17. Pótalkatrészek, cserealkatrészek vagy extra részegységek felszerelése, amelyeket nem a Greenworks Tools Europe GmbH szállított, illetve nem hagyott jóvá.

Jótállás

Bármely termékkel kapcsolatos bármilyen jótállás igényléséhez szükség van a vásárlás igazolására. A hitelkártya-kivonat nem elegendő a vásárlás igazolására. Az első jótállási eseménykor a fogyasztónak a vásárlást igazoló dokumentummal együtt vissza kell vinnie a terméket a vásárlás helyére. A gépet elszállítjuk a központi szervizlétesítményünkbe, ahol átvizsgáljuk. Ha a gép meghibásodása a jótállás hatálya alá tartozik, megjavítjuk, és a javitása után ingyenesen visszaküldjük a fogyasztó címére. Az adókkal együtt 100 eurónál kisebb értékű gépeket általában kicseréljük.

Ha a központi szervizlétesítményben kiderül, hogy a gép meghibásodására a jótállás nem vonatkozik, felhívjuk a fogyasztó figyelmét, hogy fizesse ki a javítás költségét.

Ezen jótállási feltételek időről időre változhatnak, hogy megfeleljen az új termékek igényeinek. A jótállási feltételek legfrissebb másolata megtalálható a www.greenworkstools.eu webhelyen.

Kategória 40 V VERTIKUTÁTOR

Model 2504807

Gyártó: Changzhou Globe Co., Ltd.

A technikai fájl összeállítására feljogosított személy neve és címe:

Név: Peter Söderström

Ezúton kijelentjük, hogy a termék:

Kategória 40 V BORONA

Típus 2504807

Sorozatszám ...... Lásd a termék adattábláján

Gyártási év ...... Lásd a termék adattábláján

■ megfelel a Gépészeti irányelv (2006/42/EC) vonatkozó rendelkezéseinek

■ megfelel az alábbi EC irányelvek vonatkozó rendelkezéseinek

2000/14/EC

2006/42/EC

2014/30/EU

2005/88/EC

Továbbá kijelentjük, hogy

■ a következő harmonizált európai szabványokat (részeit/pontjait) használtuk fel:

EN 60335-1

EN 50636-2-92

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Mért hangteljesítményszint LWA: 92.6 dB(A)

Garantált hangteljesítményszint LWA: 93 dB(A)

A megfelelőségi értékelési eljárás a 2000/14/EK&2005/88/EK irányelv VI. függeléke szerint történt

Hely, dátum: Changzhou, 22/07/2016 Aláírás: Ted Qu Haichao (BEng, CEng, MIET)

Minőségbiztosítási igazgató

Ted Qu

RO

DECLARATIE DE CONFORMITATE EC PRIVIND ECHIPAMENTELE TEHNICE
