GD40DT35 - Scarifikátor GREENWORKS - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma GD40DT35 GREENWORKS ve formátu PDF.
| Typ výrobku | Bezdrátový vertikutátor |
| Značka | Greenworks |
| Model | GD40DT35 (2504807) |
| Kategorie | Trávníkový vertikutátor |
| Jmenovité napětí | 40 V |
| Typ baterie | Lithium-ion (modely 29717/29727) |
| Kompatibilní nabíječka | 2910907 |
| Pracovní šířka | 36 cm (14 palců) |
| Pracovní hloubka | 1 cm (3/8 palce) |
| Otáčky motoru | 3600 ot/min |
| Velikost kol | 17.8 cm (7 palců) |
| Hmotnost (bez baterie) | 10.2 kg |
| Hladina akustického tlaku | 76.1 dB(A) (k=3 dB(A)) |
| Naměřená hladina akustického výkonu | 92.6 dB(A) |
| Garantovaná hladina akustického výkonu | 93 dB(A) |
| Vibrace (pravá rukojeť) | 4.293 m/s² (nejistota 1.5 m/s²) |
| Vibrace (levá rukojeť) | 3.121 m/s² (nejistota 1.5 m/s²) |
| Hlavní funkce | Vertikutace a provzdušňování trávníku |
| Vlastnosti | Skládací rukojeť, sběrný koš, tlačítko bezpečnostního zámku |
| Typ nože | Hroty (vertikutační válec) |
| Údržba | Pravidelné čištění spodní části, výměna hrotů |
| Záruka | 2 roky pro domácí použití, 30 dní pro profesionální použití |
| Normy | EN 60335-1, EN 50636-2-92, EN 55014-1/2, EN 61000-3-2/3 |
| Směrnice ES | 2000/14/ES, 2006/42/ES, 2014/30/EU, 2005/88/ES |
Často kladené otázky - GD40DT35 GREENWORKS
Dotazy uživatelů ohledně GD40DT35 GREENWORKS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Scarifikátor ve formátu PDF zdarma! Najděte svůj návod GD40DT35 - GREENWORKS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GD40DT35 značky GREENWORKS.

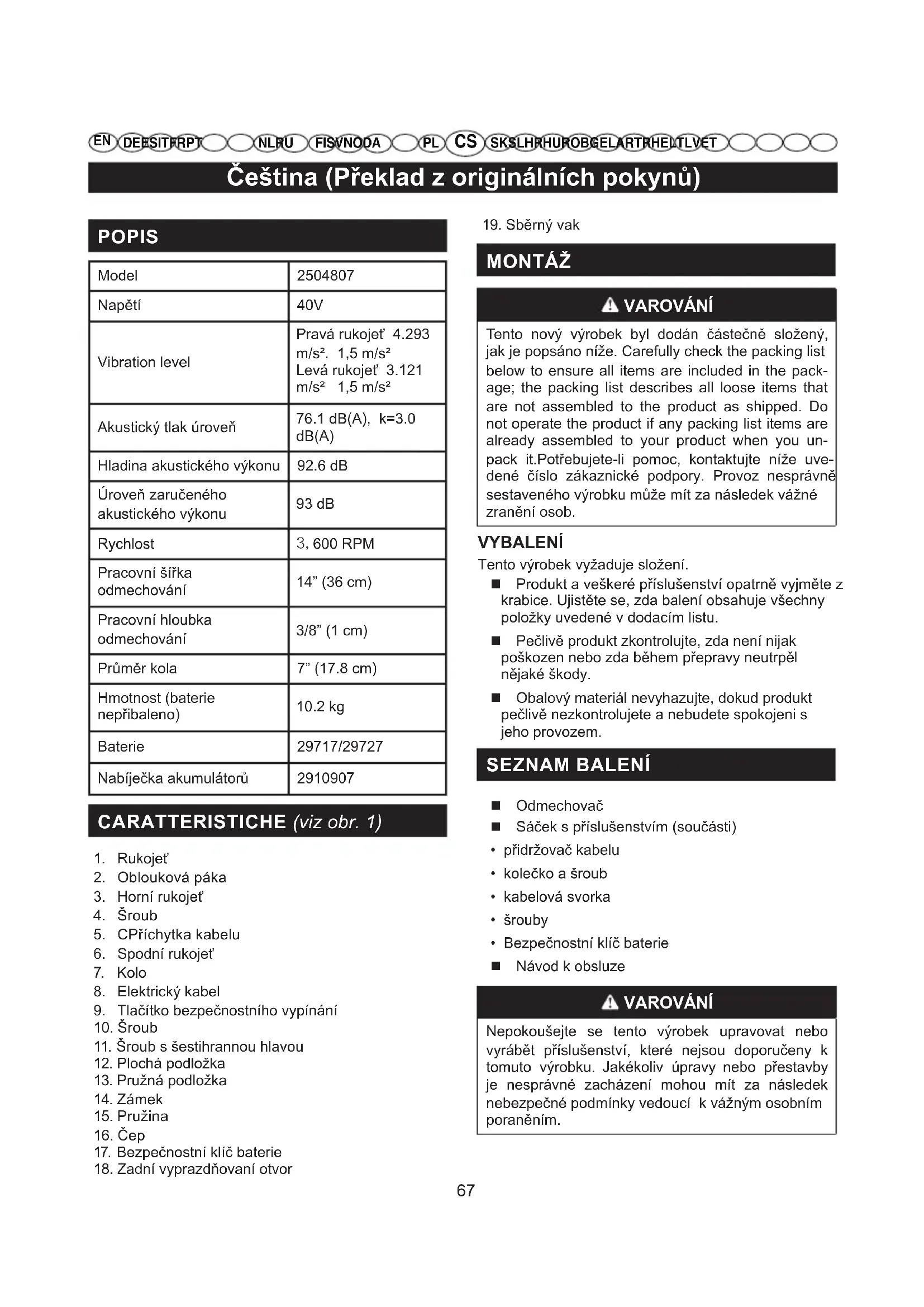

NÁVOD K OBSLUZE GD40DT35 GREENWORKS
Čeština (Překlad z originálních pokynů)
POPIS
| Model | 2504807 |
| Napětí | 40V |
| Vibration level | Pravá rukojeť 4.293 m/s ^2 . 1,5 m/s ^2 Levá rukojeť 3.121 m/s ^2 1,5 m/s ^2 |
| Akustický tlak úroveň | 76.1 dB(A), k=3.0 dB(A) |
| Hladina akustického výkonu | 92.6 dB |
| Úroveň zaručeného akustického výkonu | 93 dB |
| Rychlost | 3, 600 RPM |
| Pracovní šířka odmechování | 14" (36 cm) |
| Pracovní hloubka odmechování | 3/8" (1 cm) |
| Průměr kola | 7" (17.8 cm) |
| Hmotnost (baterie nepříbaleno) | 10.2 kg |
| Baterie | 29717/29727 |
| Nabíječka akumulátorů | 2910907 |
CARATTERISTICHE (viz obr. 1)
- Rukojet
- Oblouková páka
- Horní rukojeť
- Šroub
- CPřichytka kabelu
- Spodní rukojeť
- Kolo
- Elektrický kabel
- Tlačítko bezpečnostního vypínání
- Šroub
- Šroub s šestihrannou hlavou
- Plochá podložka
- Pružná podložka
- Zámek
- Pružina
- Čep
- Bezpečnostní klíč baterie
-
Zadní vyprazdňovaní otvor
-
Sběrný vak
MONTÁŽ
⚠️ VAROVÁNÍ
Tento nový výrobek byl dodán částečně složený, jak je popsáno níže. Carefully check the packing list below to ensure all items are included in the package; the packing list describes all loose items that are not assembled to the product as shipped. Do not operate the product if any packing list items are already assembled to your product when you unpack it. Potřebujete-li pomoc, kontaktujte níže uvedené číslo zákaznické podpory. Provoz nesprávně sestaveného výrobku může mít za následek vážné zranění osob.
VYBALENÍ
Tento výrobek vyžaduje složení.
■ Produkt a veškeré příslušenství opatrně vyjměte z krabice. Ujistěte se, zda balení obsahuje všechny položky uvedené v dodacím listu.
■ Pečlivě produkt zkontrolujte, zda není nijak poškozen nebo zda během přepravy neutrpěl nějaké škody.
Obalový materiál nevyhazujte, dokud produkt pečlivě nezkontrolujete a nebudete spokojeni s jeho provozem.
SEZNAM BALENÍ
■ Odmechovač
■ Sáček s příslušenstvím (součásti)
- přidržovač kabelu
- kolečko a šroub
- kabelová svorka
- šrouby
- Bezpečnostní klíč baterie
■ Návod k obsluze
VAROVÁNÍ
Nepokoušejte se tento výrobek upravovat nebo vyrábět příslušenství, které nejsou doporučeny k tomuto výrobku. Jakékoliv úpravy nebo přestavby je nesprávné zacházení mohou mít za následek nebezpečné podmínky vedoucí k vážným osobním poraněním.
Čeština (Překlad z originálních pokynů)
VAROVÁNÍ
Zastavte stroj a odstraňte akumulátor. Ujistěte se, že všechny pohyblivé součásti se zastavily. Nerespektování tohoto pokynu může mít za následek náhodné spuštění a případné vážné zranění osob.
VAROVÁNÍ
Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se součásti nevymění. Obsluha výrobku s poškozenými nebo chybějícími částmi může způsobit vážné zranění.
INSTALACE DOLNÍ RUKOJETI (viz obr. 2)
■ Vložte dolní rukojeť (6) do otvoru krytu.
■ Dodanými šrouby (10) připevněte s použitím šroubováku pro hvězdicovou hlavu (není součástí dodávky) dolní rukojeť ke krytu.
INSTALACE HORNÍHO ÚCHYTU(viz obr.2)
■ Umístěte horní rukojeť tak, aby otvory lícovaly s otvory dolní rukojeti.
■ Dodaný šroub s šestihrannou hlavou (11) prostrčte otvorem směrem z vnější strany řídítek.
■ Našroubujte kolečko (4) na šroub s šestihrannou hlavou (11) a důkladně součást utáhněte.
INSTALACE SBĚRNÉHO VAKU (viz obr. 3)
■ Nadzvedněte zadní dvířka pro vyprázdnění.
Zvedněte sběrný koš za rukojeť a umístěte pod dvířky zadního výhozu tak, aby háčky na sběrném koši byly usazeny na tyčkách dvířek.
■ Uvolněte dvířka zadního výhozu. Při správné instalaci zůstanou háčky na sběrném koši zasunuty do otvorů na dvířkách zadního výhozu.
PROVOZ NÁŘADÍ
VAROVÁNÍ
I když se dobře seznámíte s přístrojem, nikdy nepřestávejte být opatrní. Nezapomeňte, že i pouhý okamžik nepozornosti může být příčinou závažného úrazu.
VAROVÁNÍ
Vždy noste ochranu očí. Nedodržení tohoto bezpečnostního pokynu může způsobit vniknutí cizích těles do očí a vážné poškození zraku.
VAROVÁNÍ
Nikdy nenechte přijít brzdovaé kapaliny, petrolej, výrobky založené na petroleji, pronikavé oleje, atd. do kontaktu s plastovými součástmi. Chemikálie mohou poškodit, os-labit nebo zničit plast, což může mít za následek vážná poranění osob. Only the parts shown on the parts list are intended to be repaired or replaced by the customer. All other parts should be replaced at an Authorized service center.
PRO VYJMUTÍ AKUMULÁTORU (viz obr. 4)
■ Uvolněte balíčkovací páčku pro zastavení stroje.
■ Otevřete dvířka pro přístup k přihrádce pro baterii.
■ Vyjměte klíč baterie.
■ Stiskněte a podržte tlačítko uvolnění baterie a pevně uchopte.
■ Vyjměte ze sekačky akumulátor.
PRO INSTALACI AKUMULÁTOROVÉHO
MODULU (viz obr. 4)
■ Nadzvedněte a držte nahoře kryt pro baterii.
■ Vyrovnejte baterii s otvory portu vertikutátoru.
■ Ujistěte se, že tlačítko pro uvolnění baterie zapadne na místo a že je baterie zcela usazena a zajištěna ve vertikutátoru před zahájením provozu.
■ Zasuňte bezpečnostní klíč baterie.
■ Pokud nehodláte stroj okamžitě používat, bezpečnostní klíč baterie nevkládejte.
■ Zavřete dvířka.
UVEDENÍ ODMECHOVAČE DO PROVOZU
■ Stiskněte a podržte tlačítko bezpečnostního zamykání. Tím je přepínač balíků funkční.
■ Stisknutím pákového spínače motoru směrem k řídítkům uved'te zařízení do provozu.
UVEDENÍ ODMECHOVAČE MIMO PROVOZ
■ Uvolněte obloukovou páku.
ÚDRŽBA
Válec odmechovače může způsobit zranění! Před jakýmikoli úpravami zařízení odpojte a vyčkejte do zastavení válce odmechovače. Při provádění úprav mějte nasazené odolné pracovní rukavice. Pokud válec odmechovače dosud není opotřeben, ale došlo ke zlomení jednotlivých hrotů, je nutné tyto hroty vyměnit. Je povoleno používat pouze shodné náhradní pružiny.
Čeština (Překlad z originálních pokynů)
VAROVÁNÍ
Před prohlídkou, čištěním nebo údržbou zařízení vypněte a vyjměte akumulátor a počkejte, dokud se válec vertikutátoru nezastaví. Nedbání pokynů může způsobit poranění nebo poničení majetku.
VAROVÁNÍ
K provádění jakékoli údržby zvolte vhodný oděv, ru-kavice a ochranné brýle.
VÝMĚNA HROTŮ (viz obr.5)
VAROVÁNÍ
Před provedením jakékoliv údržby vypněte a vyjměte akumulátor, abyste předešli vážnému zranění.
Používejte pouze originální náhradní díly výrobce.
■ Zastavte stroj a odstraňte akumulátor. Vyčkejte, dokud se veškeré pohyblivé části zcela nezastaví.
■ Obrat'te odmechovač dnem vzhůru.
■ Vyjměte dva šrouby s hvězdicovou hlavou (11), plochou podložku (13) a pružnou podložku (14), jimiž je upevněna skřín hrotů. S použitím šroubováku pro hvězdicovou hlavu vyjměte dvě matky na protější straně.
■ Plochým šroubovákem přitlačte zámek (15) na okraji hřídele a oddělte skřín hrotů od hřídele.
■ Vyměňte opotřebené nebo zlomené hroty za nové.
■ S použitím plochého šroubováku a pružné podložky osadte skřín hrotů zpět do původní polohy.
VAROVÁNÍ
Všechny šrouby určené k sestavení obou polovin skříně hrotů musí mít na závitu plochou podložku (13) a pružnou podložku (14), aby nedošlo k jejich uvolnění během provozu.
■ Vyjměte zásobník hrotů, jak je znázorněno na obr. 6.
■ Uchyt'te zásobník hrotů na pracovním stole.
■ S použitím šroubováku (není součástí dodávky) vytlačte čep. Je-li zapotřebí větší síly, může být nutné použít gumovou paličku.
■ Vyjměte a vyhod'te opotřebené nebo zlomené hroty.
■ Vložte náhradní hrot a nasuňte čep zpět do původní polohy – tlačte jej proti pevnému povrchu a nasuňte zpět na místo.
NEBEZPEČÍ! VÁLEC ODMECHOVAČE MŮŽE ZPŮSOBIT ZRANĚNÍ.
Před údržbou zařízení vypněte, vyjměte akumulátor a počkejte, dokud se válec vertikutátoru nezastaví. Při provádění údržby mějte nasazené odolné pracovní rukavice. Odmechovač trávníku je třeba po každém použití vyčistit.
VAROVÁNÍ
PŘI VÝMĚNĚ DÍLŮ STROJE JE NUTNÉ POUŽÍT POUZE ORIGINÁLNÍ NÁHRADNÍ DÍLY. POUŽITÍ NEZNAČKOVÝCH DÍLŮ MŮŽE NEJEN POŠKODIT VÝROBEK, ALE ZPŮSOBIT I VÁŽNÉ ZRANĚNÍ.
VAROVÁNÍ
CHCETE-LI SE VYHNOUT VÁŽNÉMU ÚRAZU, NOSTE VŽDY PŘI PRÁCI S TÍMTO ZAŘÍZENÍM OCHRANNÉ BRÝLE NEBO BEZPEČNOSTNÍ BRÝLE. V PRAŠNÝCH MÍSTECH NOSTE OCHRANNOU MASKU NEBO PROTIPRACHOVOU MASKU.
! VAROVÁNÍ
PŘED PROHLÍDKOU, ČIŠTĚNÍM NEBO ÚDRŽBOU STROJE VYPNĚTE MOTOR, POČKEJTE, AŽ SE VŠECHNY POHYBLIVÉ ČÁSTI ZASTAVÍ A ODPOJTE Z ELEKTRICKÉ ZÁSUVKY. NEDBÁNÍ POKYNŮ MŮŽE ZPŮSOBIT PORANĚNÍ NEBO PONIČENÍ MAJETKU.
K čištění plastových dílů nepoužívejte ředidla. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, prachu, oleje, maziv apod.
používejte čistý hadr.
Čeština (Překlad z originálních pokynů)
VAROVÁNÍ
NIKDY NENECHTE PŘIJÍT BRZDOVÉ KAPALINY, PETROLEJ, VÝROBKY ZALOŽENÉ NA PETROLEJI, PRONIKAVÉ OLEJE, ATD. DO KONTAKTU S PLASTOVÝMI SOUČÁSTMI. CHEMIKÁLIE MOHOU POŠKODIT, OSLABIT NEBO ZNIČIT PLAST, COŽ MŮŽE MÍT ZA NÁSLEDEK VÁŽNÁ PORANĚNÍ OSOB. SVÉPOMOCÍ LZE OPRAVOVAT NEBO VYMĚŇOVAT POUZE DÍLY UVEDENÉ V SEZNAMU SOUČÁSTÍ. VÝMĚNU VŠECH OSTATNÍCH SOUČÁSTÍ MUSÍ PROVÁDĚT AUTORIZOVANÉ SERVISNÍ STŘEDISKO.
NEBEZPEČÍ ZRANĚNÍ A HMOTNÝCH ŠKOD!
Nečistěte odmechovač trávníku pod tekoucí vodou (zejména pod velkým tlakem).
Nepoužívejte k čištění odmechovače trávníku tvrdé nebo ostré předměty.
Pro úsporu místa lze před skladováním povolit šroubovací kolečka a odmechovač trávníku složit.
Při této činnosti dbejte, aby nedošlo k zachycení elektrického kabelu. Skladujte odmechovač trávníku na suchém, uzavřeném místě nepřístupném dětem.
■ Zařízení vypněte, vyjměte akumulátor a počkejte, dokud se válec vertikutátoru nezastaví.
■ Po každém použití a před skladováním vždy vyčistěte spodní stranu odmechovače.
Pečlivě zkontrolujte všechny hroty a zásobníky, zda nedošlo k jejich poškození, a v případě nutnosti provedte výměnu.
Toto zařízení nepatří do běžného komunálního odpadu. Je nutné provést likvidaci v souladu s místními předpisy.
NEBEZPEČÍ!
Válec odmechovače může způsobit zranění.
Čeština (Překlad z originálních pokynů)
ŘEŠENÍ PROBLÉMŮ
| Problém Možná příčina | Řešení | |
| Nadměrný hluk. | Cizí předměty na válci vertikutátoru zasahují vertikutátor. | Vypněte vertikutátor a počkejte, až se válec přestane otáčet. |
| Klepání v zařízení. Pískavý zvuk. | Cizí předměty blokují válec vertikutátoru. | Odstraňte cizí předměty. |
| Okamžitě zkontrolujte vertikutátor. | ||
| Pískavý zvuk. Překluzovaní řemenu. Obraťte se na autorizované servisní středisko. | ||
| Motor se nespustí. | Baterie není zajištěna. | Ujistěte se, že je baterie zcela zajištěna v zařízení Víz část Instalace baterie v této příručce. |
| Baterie není nabita. | Nabijte baterii podle pokynů dodaných s vaším modelem. | |
| Vertikutátor je těžké tlačit. | Zablokován cizími předměty. | Vypněte motor a počkejte, až se válec přestane otáčet. Odstraňte cizí předměty. Po přibližně jedné minutě zapněte vertikutátor. |
| Tráva je příliš vysoká. | Před vertikutací posekejte trávník. | |
| Výsledky vertikutace nejsou uspokojivé. | Opotřebení pružinového zakončení. | Nastavte válec vertikutátoru. |
| Vadný řemen. | Obraťte se na autorizované servisní středisko. | |
| Trávník narostl příliš vysoko. | Před použitím vertikutátoru posekejte trávník. | |
Tento produkt vyžaduje montáž.
- Akumulátorový klůč
■ Návod na použitie
VAROVANIE
■ Stlačte a podržte poistné uvoľňovacie tlačidlo. Týmto sa aktivuje kolískový prepínač.
■ Stlačte kolískový prepínač oproti riadidlám pre zapnutie.
■ Uvol'nite kolískový prepínač.
ÚDRŽBA LOPATIEK
■ Prevrátte odmachovač.
Pred údržbou zariadenie vypnite, vyberte akumulátor a počkajte, kým sa valec vertikutátora nezastaví. Použite odolné ochranné rukavice pre vykonávanie údržby. Odmachovač trávnika je potrebné čistiť po každom použití.
VAROVANIE
PRI SERVISE POUŽÍVAJTE LEN IDENTICKÉ NÁHRADNÉ DIELY. PRI POUŽITÍ INÝCH DIELOV VZNIKÁ RIZIKO POŠKODENIA PRODUKTU.
VAROVANIE
ABY NEDOŠLO K ZÁVAŽNÉMU PORANENIU OSÔB, PRI PRÁCI S TÝMTO ZARIADENÍM VŽDY POUŽÍVAJTE OCHRANNÉ ALEBO BEZPEČNOSTNÉ OKULIARE. V PRAŠNÝCH PRIESTOROCH POUŽÍVAJTE PROTIPRACHOVÚ MASKU.
Záruční podmínky nástrojů Greenworks pro hobby zařízení
DOBA ZÁRUKY
Všechna nová zařízení Greenworks Tools jsou dodávána s 2letou zárukou na díly a provoz od původního data zakoupení. Záruka 30 dnů je poskytována na zařízení používané profesionálně, protože nástroje Greenworks Tools jsou navrženy především k používání hobby spotřebiteli.
Tato záruka je nepřevoditelná.
OMEZENÍ
Tato záruka se vztahuje pouze na vadné díly nebo komponenty a netýká se oprav, které byly způsobeny:
- Běžným opotřebením a nošením;
- Rutinním seřízením a nastavením;
- Škodami způsobenými nesprávnou manipulací, hrubým zacházením, nevhodným používáním nebo zanedbáním;
- Přehřátím kvůli nedostatku údržby;
- Poškozením z důvodu údržby, uvolněním upevnovacích prvků nebo rozpojením způsobeným nedostatečnou údržbou;
- Poškozením způsobeným čištění vodou;
- Servisními pracemi nebo opravami zařízení neautorizovanými servisními středisky Greenworks Tools;
- Nesprávným sestavením nebo nastavením zařízení;
- Poškozením způsobeným nesprávným používáním zařízení;
- Poškozením způsobeným nesprávnou přípravou na zimu (tlakové myčky).
-
Na položky, které jsou považovány za spotřební díly, se normálně nevztahuje záruka, včetně, ale nikoli výhradně na:
-
Baterie
- Elektrické kabely
- Čepele a sestavy čepele
- Pásy
- Filtry
-
Sklíčidla a držáky nástrojů
-
Některé produkty mohou obsahovat součásti, jako jsou motory, převodovky od alternativního výrobce. Na tyto položky se budou vztahovat záruční podmínky příslušného výrobce vyjma těch případů, kde společnost Greenworks Tools Europe GmbH souhlasí s tím, že se zaručí za veškeré nároky mimo záruku uvedeného výrobce.
-
Tyto záruční podmínky se nevztahují na použité zboží.
- Záruka se nevztahuje na montáž náhradních dílů, výměnu nebo zvláštní komponenty, které nejsou dodávány nebo schváleny společností Greenworks Tools Europe GmbH.
Záruka
Nárokování záruky na výrobek v rámci těchto podmínek vyžaduje doklad o zakoupení. Výpis z kreditní karty se nepovažuje za dostatečný důkaz o zakoupení. Pokud nastane událost spojená s nárokováním záruky, v prvé řadě musí spotřebitel produkt vrátit do původního místa nákupu s dokladem o zakoupení. Zařízení bude zasláno do našeho centrálního servisního podniku, kde bude provedena jeho kontrola. Je-li zařízení vadné, bude bezplatně opraveno a zasláno zpět na adresu spotřebitele. Zařízení, jejichž maloobchodní cena byla menší nebo rovna 100 EUR včetně DPH, budou obvykle vyměněna.
Jestliže centrální servisní podnik zjistí, že stroj není vadný, pak bude spotřebitel na tuto skutečnost upozorněn a bude muset zaplatit za náklady na opravu.
Tyto záruční podmínky se mohou čas od času změnit, aby vyhovovaly potřebám nových výrobků. Kopie nejnovějších záručních podmínek bude k dispozici na webu www.greenworkstools.eu.
Zárucné zásady spolocnosti Greenworks Tools pre stroje pre domáce dielne
ZÁRUCNÁ DOBA
Na nárokovanie si záruky na l'ubovolný produkt podl'a týchto podmienok
Ak centrálné servisné zariadenie zistí, že stroj nie je chybný, zákazníkovi bude oznámené, že musí zaplatit náklady opravy.
Na nárokovanie si záruky na l'ubovolný produkt podla týchto podmienok
Ak centrálné servisné zariadenie zistí, že stroj nie je chybný, zákazníkovi bude oznámené, že musí zaplatit náklady opravy.
Výrobce: Changzhou Globe Co., Ltd.
Jméno a adresa osoby pověřené řídit technickou dokumentaci:
Jméno: Peter Söderström
Adresa:Hjortronvägen 3, 555 93 Jönköping, Sweden
Tímto prohlašujeme, že výrobek:
Druh 40 V VERTIKUTÁTOR
Model 2504807
Výrobní číslo ...... Viz výkonový štítek na výrobku
Rok výroby ...... Viz výkonový štítek na výrobku
■ je v souladu s příslušnými ustanoveními směrnice o strojích
■ je v souladu s příslušnými ustanoveními následujících směrnic EC
2000/14/EC
2006/42/EC
2014/30/EU
2005/88/EC
■ byly použity následující (části/odstavce) harmonizované evropské normy
EN 60335-1
EN 50636-2-92
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Změřená hladina akustického výkonu LWA: 92.6 dB(A)
Zaručená hladina akustického výkonu LWA: 93 dB(A)
Metoda pro posuzování shody, Příloha VI/Směrnice 2000/14/ES&2005/88/ES
Místo, datum: Changzhou, 22/07/2016
ředitel pro kvalitu
Podpis: Ted Qu Haichao (BEng, CEng, MIET)
Ted Qu
SK
PREHLÁSENIE O ZHODE EC
Výrobca: Changzhou Globe Co., Ltd.
Nameraná úroveň hluku LWA: 92.6 dB(A)
Garantovaná úroveň hluku LWA: 93 dB(A)
Metóda zhodnotenia zhody k Dodatku VI Smernice 2000/14/EC&2005/88/EC
Miesto, dátum: Changzhou, 22/07/2016
riaditel' pre kvalitu
Podpis: TedQuHaichao (BEng, CEng, MIET)
Ted Qu
SL IZJAVA EC O SKLADNOSTI
Proizvajalec: Changzhou Globe Co., Ltd.
