GD40DT35 - Scarificatore GREENWORKS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scarificatore elettrico senza fili
Marca	Greenworks
Modello	GD40DT35 (2504807)
Categoria	Scarificatore per prato
Tensione nominale	40 V
Tipo di batteria	Ioni di litio (modelli 29717/29727)
Caricabatterie compatibile	2910907
Larghezza di lavoro	36 cm (14 pollici)
Profondità di lavoro	1 cm (3/8 pollice)
Regime motore	3600 giri/min
Dimensioni ruote	17.8 cm (7 pollici)
Peso (senza batteria)	10.2 kg
Livello di pressione sonora	76.1 dB(A) (k=3 dB(A))
Livello di potenza sonora misurato	92.6 dB(A)
Livello di potenza sonora garantito	93 dB(A)
Vibrazioni (impugnatura destra)	4.293 m/s² (incertezza 1.5 m/s²)
Vibrazioni (impugnatura sinistra)	3.121 m/s² (incertezza 1.5 m/s²)
Funzioni principali	Scarificazione e aerazione del prato
Caratteristiche	Impugnatura pieghevole, cesto di raccolta, pulsante di blocco di sicurezza
Tipo di lama	Artigli (cilindro di scarificazione)
Manutenzione	Pulizia regolare della parte inferiore, sostituzione degli artigli
Garanzia	2 anni per uso domestico, 30 giorni per uso professionale
Norme	EN 60335-1, EN 50636-2-92, EN 55014-1/2, EN 61000-3-2/3
Direttive CE	2000/14/CE, 2006/42/CE, 2014/30/UE, 2005/88/CE

Domande frequenti - GD40DT35 GREENWORKS

Qual è la tensione della batteria necessaria per questo scarificatore?

Lo scarificatore Greenworks GD40DT35 funziona con una batteria 40 V compatibile (modelli 29717/29727).

Come si assembla l'impugnatura inferiore?

Inserire la barra inferiore del manubrio nei fori del telaio, quindi fissarla con le viti a croce fornite usando un cacciavite.

Come si avvia lo scarificatore?

Tenere premuto il pulsante di blocco di sicurezza, quindi premere la leva dell'interruttore contro il manubrio per accendere l'utensile.

Come si arresta lo scarificatore?

Rilasciare semplicemente la leva dell'interruttore per arrestare immediatamente l'utensile.

Qual è la larghezza di lavoro di questo scarificatore?

La larghezza di lavoro è di 36 cm (14 pollici), ideale per prati di medie dimensioni.

Come sostituire gli artigli usurati?

Spegnere l'utensile e rimuovere la batteria. Capovolgere lo scarificatore, rimuovere le viti e i dadi del supporto degli artigli, quindi sostituire gli artigli danneggiati. Rimontare rispettando l'ordine delle rondelle.

Cosa fare se il motore non si avvia?

Verificare che la batteria sia inserita correttamente e completamente carica. Consultare la sezione di installazione della batteria nel manuale.

Come pulire lo scarificatore dopo l'uso?

Spegnere l'utensile e rimuovere la batteria. Pulire la parte inferiore con un panno umido. Non utilizzare mai acqua sotto pressione né solventi aggressivi.

Lo scarificatore è difficile da spingere. Cosa fare?

Verificare se oggetti estranei bloccano il cilindro. Tagliare il prato se l'erba è troppo alta. Rimuovere gli ostacoli e riavviare.

Qual è la garanzia offerta per questo scarificatore?

Greenworks offre una garanzia di 2 anni per uso domestico (fai-da-te) e di 30 giorni per uso professionale, contro difetti di materiale e di lavorazione.

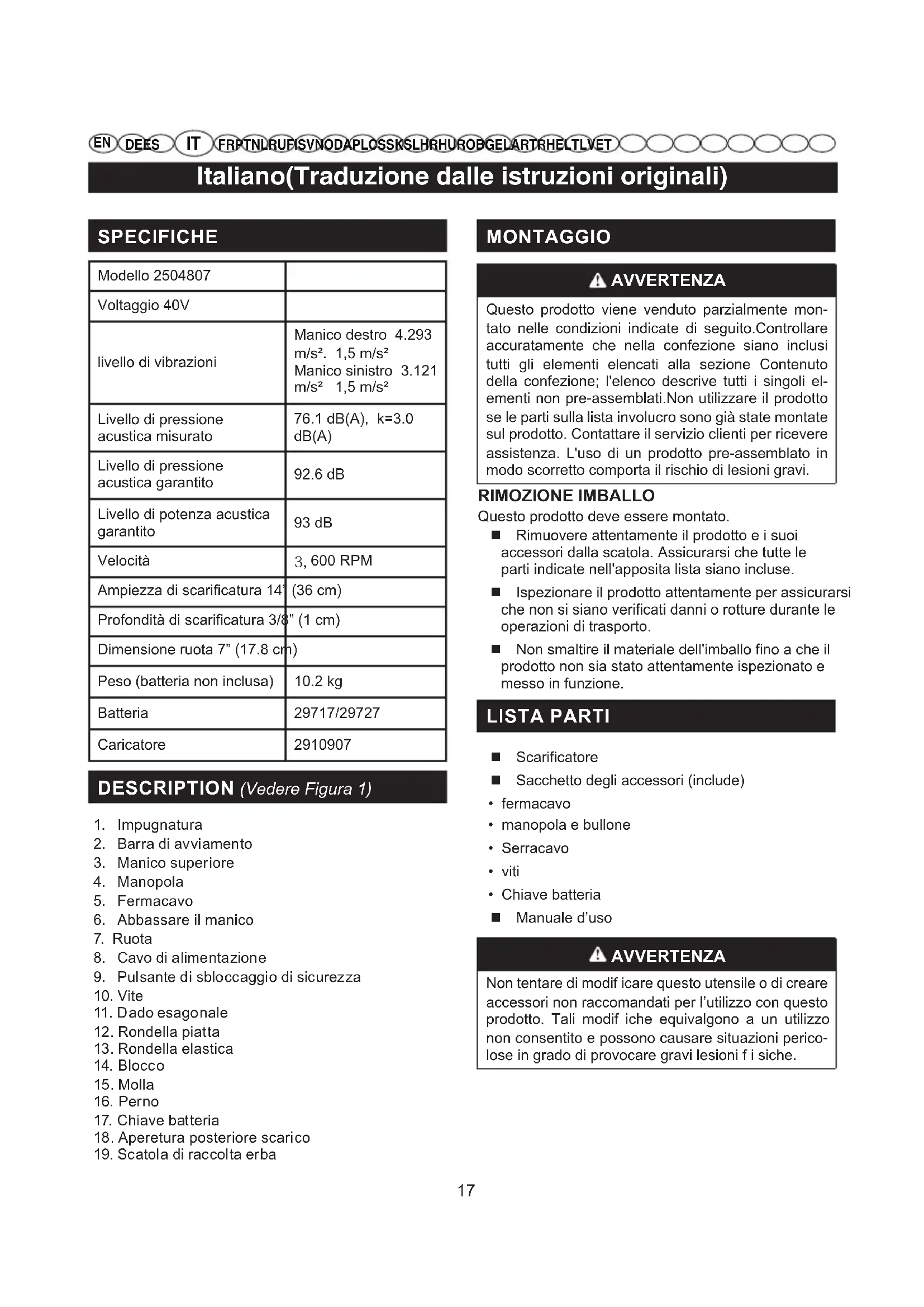

MANUALE UTENTE GD40DT35 GREENWORKS

Italiano(Traduzione dalle istruzioni originali)

SPECIFICHE

Modello 2504807
Voltaggio 40V
livello di vibrazioni	Manico destro 4.293 m/s ^2 . 1,5 m/s ^2 Manico sinistro 3.121 m/s ^2 1,5 m/s ^2
Livello di pressione acustica misurato	76.1 dB(A), k=3.0 dB(A)
Livello di pressione acustica garantito	92.6 dB
Livello di potenza acustica garantito	93 dB
Velocità	3,600 RPM
Ampiezza di scarificatura 14" (36 cm)
Profondità di scarificatura 3/8" (1 cm)
Dimensione ruota 7" (17.8 cm)
Peso (batteria non inclusa)	10.2 kg
Batteria	29717/29727
Caricatore	2910907

DESCRIPTION (Vedere Figura 1)

1. Impugnatura
2. Barra di avviamento
3. Manico superiore
4. Manopola
5. Fermacavo
6. Abbassare il manico
7. Ruota
8. Cavo di alimentazione
9. Pulsante di sbloccaggio di sicurezza
10. Vite
11. Dado esagonale
12. Rondella piatta
13. Rondella elastica
14. Blocco
15. Molla
16. Perno
17. Chiave batteria
18. Aperetura posteriore scarico
19. Scatola di raccolta erba

MONTAGGIO

AVVERTENZA

Questo prodotto viene venduto parzialmente montato nelle condizioni indicate di seguito. Controllare accuratamente che nella confezione siano inclusi tutti gli elementi elencati alla sezione Contenuto della confezione; l'elenco descrive tutti i singoli elementi non pre-assemblati. Non utilizzare il prodotto se le parti sulla lista involucro sono già state montate sul prodotto. Contattare il servizio clienti per ricevere assistenza. L'uso di un prodotto pre-assemblato in modo scorretto comporta il rischio di lesioni gravi.

RIMOZIONE IMBALLO

Questo prodotto deve essere montato.

Rimuovere attentamente il prodotto e i suoi accessori dalla scatola. Assicurarsi che tutte le parti indicate nell'apposita lista siano incluse.
■ Ispezionare il prodotto attentamente per assicurarsi che non si siano verificati danni o rotture durante le operazioni di trasporto.
■ Non smaltire il materiale dell'imballo fino a che il prodotto non sia stato attentamente ispezionato e messo in funzione.

LISTA PARTI

Scarificatore
■ Sacchetto degli accessori (include)
- fermacavo
• manopola e bullone
- Serracavo
• viti
- Chiave batteria
■ Manuale d'uso

AVVERTENZA

Non tentare di modificare questo utensile o di creare accessori non raccomandati per l'utilizzo con questo prodotto. Tali modifiche equivalgono a un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni f i siche.

Italiano(Traduzione dalle istruzioni originali)

AVVERTENZA

Scollegare il prodotto dalla rete elettrica finché l'assemblaggio non è terminato per evitare l'avvio accidentale e il rischio di lesioni gravi.

AVVERTENZA

Nel caso in cui un componente manchi o sia danneggiato, non tentare di utilizzare l'apparecchio prima di averlo sostituito. L'utilizzo di un prodotto con parti danneggiate o mancanti potrà causare gravi lesioni personali.

INSTALLAZIONE DEL MANUBRIO

INFERIORE(Vedere Figura 2)

■ Inserire il manubrio inferiore (6) nel foro sull'unità principale.
■ Con le viti fornite (10), fissare il manubrio inferiore sull'unità principale usando un cacciavite a croce (non fornito).

INSTALLAZIONE DEL MANICO

SUPERIORE(Vedere Figura 2)

■ Posizionare il manubrio superiore in modo tale che i fori siano allineati con i fori sul manubrio inferiore.
■ Inserire il dado esagonale (11) fornito nel foro dall'esterno del manubrio.
■ Avvitare la manopola (4) sul bullone esagonale (11) e fissarla saldamente.

MONTAGGIO SCATOLA DI RACCOLTA

ERBA(Vedere Figura 3)

■ Alzare lo sportello di scarico posteriore.
Alzare il sacchetto raccoglierba dal manico e posizionarlo sotto lo sportello di scarico posteriore in modo che i ganci sul sacchetto di raccolta siano correttamente agganciati sull'asta dello sportello.
Rilasciare la porta di scarico posteriore. Se installati correttamente i ganci sul sacchetto raccoglierba si estenderanno attraverso le aperture nello sportello di scarico posteriore.

FUNZIONAMENTO

AVVERTENZA

Fare sempre attenzione, anche dopo avere acquisito dimestichezza con l'apparecchio. Non dimenticare mai che basta un secondo di distrazione per ferirsi in modo grave.

AVVERTENZA

Indossare sempre occhiali di protezione. La mancata osservanza di questa norma, nel caso di proiezione di corpi estranei, potrebbe causare gravi lesioni oculari.

AVVERTENZA

Evitare che sostanze come sostanze per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con parti in plastica. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potrà risultare in gravi lesioni personali. Solo le parti incluse nell'elenco delle parti possono essere riparate o sostituite dall'operatore. Tutte le altre parti devono essere sostituite da un centro di assistenza autorizzato.

PER RIMUOVERE IL GRUPPO BATTERIE

(Vedere Figura 4)

■ Rilasciare la barra di avanzamento per arrestare l'apparecchio.
■ Aprire il vano di accesso al vano batteria.
■ Rimuovere la chiave della batteria.
■ Tenere saldamente premuto il pulsante di rilascio della batteria.
■ Rimuovere la batteria dal prodotto.

PER INSTALLARE IL GRUPPO

BATTERIE(Vedere Figura 4)

■ Alzare e reggere il coperchio del vano batterie.
■ Allineare la batteria con la relativa presa sull'apparecchio.
■ Assicurarsi che il pulsante di rilascio della batteria scatti in posizione e che la batteria sia completamente e saldamente inserita nell'apparecchio prima dell'uso.
■ Inserire la chiave della batteria.
Se l'utensile non dovrà essere utilizzato immediatamente, non inserire la chiave della batteria.
■ Chiudere lo sportello.

AVVIAMENTO DELLO SCARIFICATORE

■ Premere e tenere premuto il tasto di sicurezza. Ciò attiverà la barra di avviamento.
■ Premere la barra di avviamento contro l'impugnatura per avviare lo scarificatore.

ARRESTO DELLO SCARIFICATORE

■ Rilasciare la barra di avviamento.

Italiano(Traduzione dalle istruzioni originali)

MANUTENZIONE

Il rullo dello scarificatore può causare lesioni! Prima di effettuare qualsiasi regolazione, scollegare lo scarificatore dalla rete elettrica e attendere che il rullo si arresti. Indossare guanti robusti durante le operazioni di regolazione. Se il rullo dello scarificatore non è ancora usurato, ma rebbi individuali si sono rotti, sostituirli. Utilizzare esclusivamente rebbi di ricambio identici.

AVVERTENZA

Prima di ispezionare, pulire o regolare l'apparecchio, spegnerlo, rimuovere il gruppo batteria e attendere che il rullo dello scarificatore si sia arrestato. La man-cata osservanza di queste istruzioni potrà risultare in gravi lesioni personali o danni alla proprietà.

AVVERTENZA

Indossare indumenti adeguanti, guanti e occhiali di sicurezza prima di effettuare qualsiasi operazione di manutenzione.

SOSTITUZIONE DEI REBBI (Vedere Figura 5)

AVVERTENZA

Per evitare il rischio di lesioni gravi, spegnere lo scarificatore e rimuovere il gruppo batteria prima di effettuare qualsiasi operazione di manutenzione.

Utilizzare esclusivamente parti di ricambio originali.

■ Arrestare l'apparecchio e rimuovere il gruppo batteria. Attendere che le parti mobili si arrestino completamente.
■ Capovolgere lo scarificatore.
Rimuovere le due viti a croce (11), la rondella piatta (13) e la rondella elastica (14) che fissano il porta-rebbio. Rimuovere i due dadi sul lato opposto con un cacciavite a croce.
■ Premere il blocco (15) sul bordo del cilindro con un cacciavite a taglio per separare il porta-rebbio dal cilindro.
■ Sostituire i rebbi danneggiati o usurati con rebbi nuovi.
■ Riposizionare il porta-rebbio usando la rondella piatta e la rondella elastica nell'ordine originale.

AVVERTENZA

Tutte le viti a fissaggio dei porta-rebbi devono essere accompagnate da una rondella piatta (13) e una rondella elastica (14) per evitare che si allentino durante l'uso.

SOSTITUZIONE DEI REBBI(Figure 6)

■ Rimuovere la cartuccia come illustrato in Figura 6.
■ Conservare la cartuccia su un piano di lavoro.
■ Spingere il perno con un cacciavite (non fornito).
Per effettuare questa operazione potrebbe essere necessario un martello in gomma.
■ Rimuovere e gettare i rebbi usurati/danneggiati.
Riposizionare il rebbio e reinserire il perno premen-dolo contro una superficie dura.

PERICOLO! IL RULLO DELLO

SCARIFICATORE PUÒ CAUSARE LESIONI!

Prima della manutenzione, spegnere l'apparecchio, rimuovere il gruppo batteria e attendere che il rullo dello scarificatore si sia arrestato. Indossare guanti robusti durante le operazioni di manutenzione. Pulire lo scarificatore dopo ogni utilizzo.

AVVERTENZA

UTILIZZARE SOLO PARTI DI RICAMBIO IDENTICHE. L'UTILIZZO DI PARTI DIVERSE POTRÀ RAPPRESENTARE UN PERICOLO O CAUSARE DANNI AL PRODOTTO.

AVVERTENZA

PER EVITARE GRAVI LESIONI PERSONALI, INDOSSARE OCCHIALI O VISIERE DI PROTEZIONE TUTTE LE VOLTE CHE SI METTE IN FUNZIONE QUESTA UNITÀ. INDOSSARE UNA MASCHERA PER IL VOLTO O PER LA POLVERE IN LUOGHI POLVEROSI.

AVVERTENZA

PRIMA DI SVOLGERE LE OPERAZIONI DI PULIZIA E RIPARAZIONE O DI CONTROLLARE L'UTENSILE, SPEGNERE IL MOTORE E ASSICURARSI CHE TUTTE LE PARTI IN MOVIMENTO SI SIANO FERMATE E SCOLLEGARE LA SPRINA DALLA PRESA. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI POTRÀ RISULTARE IN GRAVI LESIONI PERSONALI O DANNI ALLA PROPRIETÀ.

Italiano(Traduzione dalle istruzioni originali)

Non utilizzare solventi per pulire le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzare un panno pulito per rimuovere lo sporco, la polvere, l'olio, il grasso, ecc.

AVVERTENZA

EVITARE CHE SOSTANZE COME SOSTANZE PER FRENI, BENZINA, PRODOTTI A BASE DI PETROLIO, OLI PENETRANTI, ECC. ENTRINO IN CONTATTO CON PARTI IN PLASTICA. LE SOSTANZE CHIMICHE POTRANNO DANNEGGIARE, INDEBOLIRE O DISTRUGGERE LA PLASTICA, IL CHE POTRÀ RISULTARE IN GRAVI LESIONI PERSONALI. SOLO LE PARTI INCLUSE NELL'ELENCO DELLE PARTI POSSONO ESSERE RIPARATE O SOSTITUITE DALL'OPERATORE. TUTTE LE ALTRE PARTI DEVONO ESSERE SOSTITUITE DA UN CENTRO DI ASSISTENZA AUTORIZZATO.

RISCHIO DI LESIONI E DANNI!

Non pulire lo scarificatore sotto l'acqua corrente (in particolare ad alta pressione).

Non usare oggetti duri o appuntiti per pulire lo scarificatore.

Per risparmiare spazio, lo scarificatore può essere riposto in posizione chiusa rilasciando le manopole. Durante questo processo, fare attenzione a evitare che il cavo rimanga intrappolato. Conservare lo scarificatore in uno spazio asciutto, chiuso e inaccessibile ai bambini.

■ Spegnere l'apparecchio, rimuovere il gruppo batteria e attendere che il rullo dello scarificatore si sia arrestato.
■ Pulire sempre la parte inferiore dello scarificatore dopo ogni utilizzo e prima di riporlo.
■ Ispezionare accuratamente tutti i rebbi per verificare che non siano danneggiati e sostituirli se necessario.

Questo apparecchio non deve essere smaltito insieme ai rifiuti domestici. Smaltirlo conformemente alle norme locali.

PERICOLO!

Il rullo dello scarificatore può causare lesioni!

Italiano(Traduzione dalle istruzioni originali)

RISOLUZIONE DEI PROBLEMI
PROBLEMA CAUSA SOLUZIONE
Rumori anomali.	Oggetti estranei sul rullo dello scarificatore colpiscono l'apparecchio.	Spegnere l'apparecchio e attendere che il rullo si sia arrestato.
Rumori all'interno dell'apparecchio. Fischi.	Oggetti estranei bloccano il rullo dello scarificatore.	Rimuovere gli oggetti estranei.
		Controllare immediatamente l'apparecchio.
Suono sibilante. La cinghia scivola. Contattare un centro di assistenza autorizzato.
Il motore non si avvia. La batteria non è fissata saldamente.		Assicurarsi che la batteria sia inserita saldamente nell'apparecchio. Consultare la sezione "Installazione della batteria" in questo manuale.
La batteria non è carica. Ricaricare il gruppo batteria conformemente alle istruzioni incluse al proprio modello.
Lo scarificatore è difficile da spingere.	È bloccato da oggetti estranei.	Spegnere il motore e attendere che il rullo dello scarificatore si sia arrestato. Rimuovere gli oggetti estranei. Attendere circa un minuto e accendere lo scarificatore.
	L'erba è troppo alta. Tosare il prato prima di usare lo scarificatore.
I risultati di scarificazione sono insoddisfacenti.	I rebbi sono usurati.	Regolare il rullo dello scarificatore.
	La cinghia è difettosa.	Contattare un centro di assistenza autorizzato.
	L'erba è troppo alta. Tosare il prato prima di usare lo scarificatore.

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro dalla data originale di acquisto.

È disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre

eventuali riparazioni dovute a:

1. Normale usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua.
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile.
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)
11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a: • Batterie

• Cavi elettrici
• Lame e gruppo lame
- Cinghie
- Filtri
• Mandrini e reggiutensili

1. Alcuni prodotti possono contenere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produttrice di cui sopra.

2. Gli utensili di seconda mano non sono coperti dalla presente garanzia.

3. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati dalla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsiasi prodotto è obbligatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrà riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controllo. Se l'utensile è difettoso, dovrà essere riparato e inviato all'indirizzo del consumatore gratuitamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrà pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettare le necessità di nuovi prodotti. Una copia della garanzia più recente sarà disponibile presso il sito www.greenworkstools.eu.

IT DICHIARAZIONE DI CONFORMITÀ EC

Ditta produttrice: Changzhou Globe Co., Ltd.

Nome e indirizzo della persona autorizzata a compilare il file tecnico:

Nome: Peter Söderström

Indirizzo: Hjortronvägen 3, 555 93 Jönköping, Sweden

Si dichiara con la presente che il prodotto

Categoria SCARIFICATORE 40 V

Modello 2504807

Numero di serie ...... Vedere l'etichetta nominale sul prodotto

Anno di costruzione......Vedere l'etichetta nominale sul prodotto

■ è conforme con i provvedimenti rilevanti della Direttiva Macchine
■ è conforme con i provvedimenti delle seguenti direttive EC

2000/14/EC

2006/42/EC

2014/30/EU

2005/88/EC

Si dichiara inoltre che

■ sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati EN 60335-1

EN 50636-2-92

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Livello di potenza acustica misurato LWA: 92.6 dB(A)

Livello di potenza acustica garantito LWA: 93 dB(A)

Conformità valutata secondo il metodo indicato nell'Allegato VI / Direttiva 2000/14/CE&2005/88/EC

Luogo, data: Changzhou, 22/07/2016

Firma: Ted Qu Haichao (BEng, CEng, MIET)

Direttore Qualità

Faità, le : Changzhou, 22/07/2016

Signature: Ted Qu Haichao (BEng, CEng, MIET)
