GD40DT35 - Скарификатор GREENWORKS - Безплатно ръководство за потребителя
Намерете безплатно ръководството на устройството GD40DT35 GREENWORKS в PDF формат.
| Тип продукт | Безжичен електрически скарификатор |
| Марка | Greenworks |
| Модел | GD40DT35 (2504807) |
| Категория | Скарификатор за тревни площи |
| Номинално напрежение | 40 V |
| Тип батерия | Литиево-йонна (модели 29717/29727) |
| Съвместимо зарядно устройство | 2910907 |
| Работна ширина | 36 см (14 инча) |
| Работна дълбочина | 1 см (3/8 инча) |
| Скорост на двигателя | 3600 об/мин |
| Размер на колелата | 17,8 см (7 инча) |
| Тегло (без батерия) | 10,2 кг |
| Ниво на звуково налягане | 76.1 dB(A) (k=3 dB(A)) |
| Измерено ниво на звукова мощност | 92.6 dB(A) |
| Гарантирано ниво на звукова мощност | 93 dB(A) |
| Вибрации (дясна дръжка) | 4,293 m/s² (неопределеност 1,5 m/s²) |
| Вибрации (лява дръжка) | 3,121 m/s² (неопределеност 1,5 m/s²) |
| Основни функции | Скарификация и аериране на тревата |
| Характеристики | Сгъваема дръжка, кош за събиране, бутон за заключване на безопасността |
| Тип нож | Нокти (скарификационен цилиндър) |
| Поддръжка | Редовно почистване на долната част, смяна на ноктите |
| Гаранция | 2 години за домашна употреба, 30 дни за професионална употреба |
| Стандарти | EN 60335-1, EN 50636-2-92, EN 55014-1/2, EN 61000-3-2/3 |
| Директиви на ЕС | 2000/14/CE, 2006/42/CE, 2014/30/UE, 2005/88/CE |
Често задавани въпроси - GD40DT35 GREENWORKS
Въпроси на потребители за GD40DT35 GREENWORKS
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Скарификатор в PDF формат безплатно! Намерете ръководството си GD40DT35 - GREENWORKS и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GD40DT35 на марката GREENWORKS.

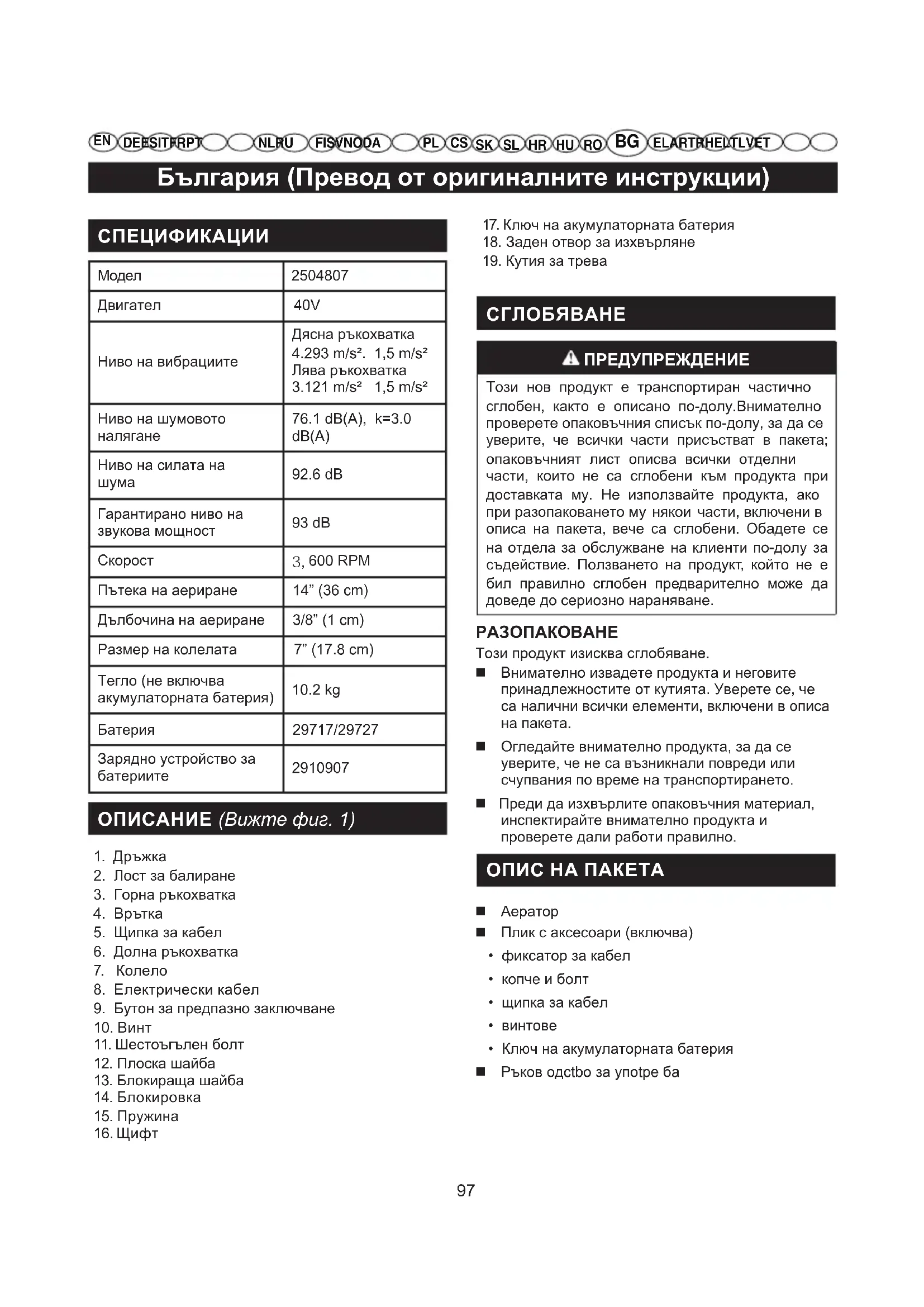

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GD40DT35 GREENWORKS
България (Превод от оригиналните инструкции)
СПЕЦИФИКАЦИИ
| Модел | 2504807 |
| Двигател | 40V |
| Ниво на вибрациите | Дясна ръкохватка 4.293 m/s^2 . 1,5 m/s^2 Лява ръкохватка 3.121 m/s^2 1,5 m/s^2 |
| Ниво на шумовотоналягане | 76.1 dB(A), k=3.0dB(A) |
| Ниво на силата нашума | 92.6 dB |
| Гарантирано ниво назвукова мощност | 93 dB |
| Скорост | 3,600 RPM |
| Пътека на аериране | 14" (36 cm) |
| Дълбочина на аериране | 3/8" (1 cm) |
| Размер на колелата | 7" (17.8 cm) |
| Тегло (не включваакумулаторната батерия) | 10.2 kg |
| Батерия | 29717/29727 |
| Зарядно устройство забатериите | 2910907 |
- Дръжка
- Лост за балиране
- Горна ръкохватка
- Врътка
- Щипка за кабел
- Долна ръкохватка
- Колело
- Електрически кабел
- Бутон за предпазно заключване
- Винт
- Шестоъгълен болт
- Плоска шайба
- Блокираща шайба
- Блокировка
-
Пружина
16.Щифт -
Ключ на акумулаторната батерия
- Заден отвор за изхвърляне
- Кутия за трева
СГЛОБЯВАНЕ
ПРЕДУПРЕЖДЕНИЕ
Този нов продукт е транспортиран частично сглобен, както е описано по-долу. Внимателно проверете опаковъчния списък по-долу, за да се уверите, че всички части присъстват в пакета; опаковъчният лист описва всички отделни части, които не са сглобени към продукта при доставката му. Не използвайте продукта, ако при разопаковането му някои части, включени в описа на пакета, вече са сглобени. Обадете се на отдела за обслужване на клиенти по-долу за съдействие. Ползването на продукт, който не е бил правилно сглобен предварително може да доведе до сериозно нараняване.
РАЗОПАКОВАНЕ
Този продукт изисква сглобяване.
■ Внимателно извадете продукта и неговите принадлежностите от кутията. Уверете се, че са налични всички елементи, включени в описа на пакета.
- Огледайте внимателно продукта, за да се уверите, че не са възникнали повреди или счупвания по време на транспортирането.
■ Преди да изхвърлите опаковъчния материал, инспектирайте внимателно продукта и проверете дали работи правилно.
ОПИС НА ПАКЕТА
■ Аератор
■ Плик с аксесоари (включва)
- фиксатор за кабел
- копче и болт
• щипка за кабел
• ВИНТОВЕ
• Ключ на акумулаторната батерия
■ Ръков одство за употре ба
България (Превод от оригиналните инструкции)
ПРЕДУПРЕЖДЕНИЕ
Не опитвайте да променяте този продукт или да създавате принадлежности, които не са препоръчани за употреба с него. Всяка подобна поправка или промяна е некоректна употреба и може да създаде опасни условия и да нанесе сериозни физически наранявания.
ПРЕДУПРЕЖДЕНИЕ
Спрете машината и извадете батерията. Уверете се, че всички движещи са части са спрели напълно. Неспазването на тази инструкция може да доведе до неумишлено стартиране и евентуално сериозно нараняване.
ПРЕДУПРЕЖДЕНИЕ
Ако има липсващи или повредени части, не използвайте този продукт, преди те да бъдат заменени. Използването на продукт при наличието на повредени или липсващи части може да доведе до сериозни физически наранявания.
МОНТИРАНЕ НА ДОЛНАТА ДРЪЖКА (вижте фигура 2)
■ Вкарайте долната дръжка (6) в отвора на корпуса.
■ С помощта на винтовете от комплекта (10), фиксирайте долната дръжка към корпуса със звездовидна отвертка (не е включена в комплекта).
ИНСТАЛИРАНЕ НА ГОРНАТА МАШИНА(вижте фигура 2)
■ Поставете горната дръжка така, че отворите да са подравнени с отворите на долната дръжка.
■ Вкарайте шестоъгълния болт от комплекта (11) през отвора от външната страна на ръкохватката.
Завийте копчето (4) върху шестоъгълния болт (11), за да го затегнете добре на мястото му.
■ Повдигнете задната врата за изхвърляне.
■ Повдигнете колектора за трева за ръкохватката и го поставете под задната врата за изхвърляне, така че куките на колектора да бъдат застопорени върху лоста на вратата.
■ Освободете задната врата за изхвърляне. При правилно монтиране куките на колектора за
трева ще се закачат през отворите на задната врата за изхвърляне.
Не позволявайте доброто познаване на продуктите да отслаби бдителността ви. Запомнете, че миг невнимание е достатъчен за нанасянето на сериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ
Винаги носете защитни очила. Несьобразяването с това предупреждение може да доведе до попадане на чужди частици в очите ви и евентуални сериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ
В никакъв случай не позволявайте пластмасовите части да влизат в контакт със спирачни течности, нефтени продукти, проникващи масла и т.н. Химикалите могат да повредят, отслабят или унищожат пластмасата, което може да доведе до сериозни физически наранявания. Само частите, показани в списъка с части, са предназначени за поправка или смяна от клиента. Всички други части трябва да се сменят от оторизиран серверен център
■ Освободете лоста за балиране, за да спрете продукта.
■ Отворете вратичката за акумулаторната батерия, за да стигнете до нейното отделение.
Извадете ключа на батерията.
■ Натиснете добре и задръжте бутона за освобождаване на батерията.
Извадете батерията от продукта.
ПОСТАВЯНЕ НА БАТЕРИЯ (вижте фигура 4)
■ Повдигнете и задръжте капака на батерията.
■ Подравнете батерията с порта за батерия на аератора.
Погрижете се бутона за освобождаване на батерията да щракне на мястото си и батерията да пасне плътно и сигурно в аератора, преди да започнете работа.
■ Поставете ключа на акумулаторната батерия.
България (Превод от оригиналните инструкции)
■ Ако машината няма да се използва незабавно, не поставяйте ключа на акумулаторната батерия.
■ Затворете вратата.
■ Натиснете и задръжте фиксатора на спусъка. Това води до активиране на превключвателя за балиране.
■ Натиснете превключвателя за балиране към дръжката, за да работите.
СПИРАНЕ НА АЕРАТОРА
■ Освободете превключвателя за балиране
ПОДДРЪЖКА
Цилиндърът на аератора може да причини наранявания! Преди да регулирате машината, откачете модула и изчакайте цилиндъра на аератора да спре да се движи. Носете дебели предпазни ръкавици, когато боравите с машината. Ако цилиндърът на аератора още не е износен, но отделни пружини са се счупили, те трябва да бъдат сменени. Може да се използват само идентични пружини за замяна.
ПРЕДУПРЕЖДЕНИЕ
Преди инспекция, почистване или обслужване на машината я изключете, извадете батерията и изчакайте, докато цилиндъра на аератора спре. Неспазването на тези указания може да доведе до сериозни физически наранявания или имуществени щети.
ПРЕДУПРЕЖДЕНИЕ
Носете подходящо облекло, ръкавици и предпазни очила, преди да извършвате каквато и да било дейност за поддръжка.
СМЯНА НА ВИЛИТЕ (вижте фигура. 5)
ПРЕДУПРЕЖДЕНИЕ
За да избегнете сериозни наранявания, изключете машината и извадете батерията, преди да извършвате каквато и да било дейност за поддръжка.
Използвайте само оригинални резервни части от производителя.
■ Спрете машината и извадете батерията.
Оставете достатъчно време, за да спрат изцяло движещите се части.
■ Обърнете аератора наобратно.
Извадете двата звездообразни винта (11), плоската шайба (13) и блокиращата шайба (14), които фиксират корпуса на вилите. Свалете двете гайки от отсрещната страна със звездообразна отвертка.
■ Натиснете блокировката (15) на ръба на вала с плоска отвертка, за да отделите корпуса с вилите от вала.
■ Сменете износените или счупени вили с нови.
Фиксирайте корпуса с вилите обратно, като използвате плоската шайба и блокиращата шайба в оригиналната поредност.
ПРЕДУПРЕЖДЕНИЕ
Всички винтове за монтиране на половините на държача на вилите трябва да имат плоска шайба (13) и блокираща шайба (14) на резбите си, за да не се разхлабват винтовете по време на употреба.
СМЯНА НА ВИЛИТЕ (вижте фиг. 6)
■ Отстранете касетата с вилите, както е показано на фигур. 6.
■ Поставете сигурно касетата с вилите на работна маса.
Избутайте щифта с отвертка (не е включена в комплекта). Това може да изисква използването на гумен чук, ако е необходима повече сила.
■ Отстранете и изхвърлете износените/счупените вили.
■ Поставете новите вили на местата им и плъзнете щифта обратно на мястото му, като го притиснете към твърда повърхност, за да влезе обратно на мястото си.
Преди поддръжка изключете машината, извадете батерията и изчакайте, докато цилиндъра на аератора спре. Носете дебели предпазни ръкавици, когато извършвате дейности за поддръжка. Аераторът за ливади трябва да се почиства след всяко ползване.
България (Превод от оригиналните инструкции)
ПРЕДУПРЕЖДЕНИЕ
Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмаси са чувствителни към различни видове разтворители и могат да се повредят при използването на такива. Използвайте чисти кърпи, за да премахнете мръсотия, прах, масло, грес и др.
ПРЕДУПРЕЖДЕНИЕ
Не почиствайте аератора за ливади на течаща вода (особено ако е под високо налягане).
Не използвайте твърди или остри предмети за почистване на аератора за ливади.
За да се спести място, аераторът за ливади може да се сгъва за съхранение, като копчетата бъдат освободени.
Внимавайте по време на този процес захранващият кабел да не се заплете. Съхранявайте аератора за ливади на сухо, закрито място, до което нямат достъп деца.
Изключете машината, извадете батерията и изчакайте, докато цилиндъра на аератора спре.
■ Винаги почиствайте долната част на аератора след всяко ползване и преди прибиране за съхранение.
Внимателно оглеждайте всички вили и касети за повреди и заменяйте тези, които е необходимо.
Този уред не бива да се изхвърля с обикновените битови отпадъци. Той трябва да се изхвърли в съответствие с местните регулации.
ОПАСНОСТ!
Цилиндърът на аератора може да причини наранявания.
България (Превод от оригиналните инструкции)
| ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ | ||
| Проблем Възможна причина Решение | ||
| Ненормален шум. | Външни предмети в цилиндъра на аератора удрят аератора. | Изключете аератора и изчакайте докато цилиндърът спре да се върти. |
| Тракане в машината. Свиркащ шум. | Външни предмети запушват цилиндъра на аератора. | Извадете външните предмети. |
| Проверете аератора незабавно. | ||
| Свиркащ шум. Ремъкът | се изплъзва. Свържете се с оторизиран сервизен център. | |
| Моторът не стартира. Батерията не е поставена стабилно. | Уверете се, че батерията е поставена стабилно и сигурно в машината. Вижте отдел „Поставяне на батерията“ в настоящото ръководство. | |
| Батерията не е заредена. За редете батерията в съответствие с инструкциите, включени към модела ви. | ||
| Аераторът се бута трудно. | Блокиран е от външни предмети. | Изключете мотора и изчакайте докато аераторът спре да се върти. Извадете външните предмети. След приблизително една минута включете аератора. |
| Тревата е прекалено висока. | Окосете тревата, преди да аерирате. | |
| Резултатите от аерирането не са задоволителни. | Износване на пружинните зъбци. | Регулирайте цилиндъра на аератора. |
| Дефект на ремъка. | Свържете се с оторизиран сервизен център. | |
| Тревата е пораснала прекалено много. | Окосете тревата, преди да използвате аератора. | |
Гаранционни правила на Greenworks Tools за самоделни машини
Всички машини на Greenworks Tools се предоставят с 2-годишна гаранция за сервисна дейност и резервни части, считано от датата на закупуване на продукта. Предоставя се само 30-дневна гаранция за професионално използваните машини, защото продуктите на Greenworks Tools са предназначени предимно за клиенти, работещи със самоделни машини.
Настоящата гаранция не може да се прехвърля.
ОГРАНИЧЕНИЯ
Настоящата гаранция е валидна само за дефектни части/компоненти и не покрива ремонти, породени от:
-
Нормално износване и амортизация.
-
Рутинни настройки или дейности по регулиране.
-
Повреди, причинени от неправилно боравене/злоупотреба/грешно използване или проява на небрежност.
-
Прегряване поради лоша поддръжка
-
Повреди поради разхлабени/разкачени снадки или скрепителни елементи в следствие на лоша поддръжка.
-
Повреди, причинени в следствие на почистване с вода.
-
Машини, обслужвани или ремонтирани от сервисни центрове, които не са оторизирани от Greenworks Tools.
-
Машини, които са сглобени или регулирани неправилно.
-
Повреди, породени от неправилно боравене с машината.
-
Повреди, породени от неправилно зазимяване (водоструйки)
-
Елементи, които се считат за консумативи, но обикновено не се покриват от гаранцията, включително (но не само):
• Батерии
• Електрически кабели
- Остриета и комплекти остриета
- Ремъци
• Филтри
- Патронници и държачи за инструменти
-
Някои продукти могат да съдържат компоненти (например двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.
-
Стоки втора употреба не се покриват от настоящата гаранция.
-
Монтирането на резервни части, заместващи или допълнителни компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH.
Гаранция
За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването.
Машината ще бъде изпратена до нашия главен сервизен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови.
Ако нашият главен сервисен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта.
Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.
Име и адрес на лицето, упълномощено да състави техническия файл:
Име: Peter Söderström
Адрес: Hjortronvägen 3, 555 93 Jönköping, Sweden
С настоящето декларираме, че продуктът
Сериен номер ...... Виж етикета с номиналните стойности
Година на производство ...... Виж етикета с номиналните стойности
■ отговаря на съответстващите разпоредби на Директивата относно машините
- отговаря на разпоредбите на следните други директиви на ЕО
2000/14/EC
2006/42/EC
2014/30/EU
2005/88/EC
Освен това декларираме, че
■ са приложени следните (части/клаузи от) европейските хармонизирани стандарти
EN 60335-1
EN 50636-2-92
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Гарантирано ниво на шум LWA: 93 dB(A)
Метод на оценяване на съответствието съобразно приложение VI от Директива 2000/14/EC&2005/88/EC
Място, дата: Changzhou, 22/07/2016
директор качество
Подпис: Ted Qu Haichao (I
Ted Qu
