Tipo de producto	Cepillo de dientes eléctrico de vibraciones sónicas
Marca	Panasonic
Modelo	EWDL40
Dimensiones (unidad principal)	25-29 mm (diámetro) x 165 mm (largo)
Dimensiones (cargador)	47 mm (Al) x 44 mm (An) x 80 mm (Pr)
Peso (unidad principal)	125 g
Peso (cargador)	150 g
Tipo de batería	Ion de litio recargable integrada
Tensión de la batería	3,6 V CC
Capacidad de la batería	530 mAh
Tiempo de carga	12 horas
Autonomía	Aproximadamente 60 minutos de uso continuo (a plena carga)
Velocidad de cepillado	Aproximadamente 31 000 oscilaciones horizontales por minuto
Modos de cepillado	POWERFUL (fuerte) y SOFT (suave)
Temporizador integrado	Señal cada 30 segundos (4 zonas) y cada 2 minutos
Función de limitación de presión	Sí, reduce automáticamente la intensidad de las vibraciones en caso de presión excesiva
Arranque progresivo	Sí, alcanza la velocidad normal en 2 segundos
Indicación de carga	Indicador de capacidad de la batería e indicador de estado de carga
Cepillo incluido	Cepillo de doble borde
Cepillo de repuesto recomendado	Panasonic EW0925 (cepillo de doble borde)
Frecuencia de reemplazo del cepillo	Cada 3 meses
Limpieza del aparato	Lavado con agua corriente (máx. 40°C), no sumergir
Limpieza del cargador	Limpiar con un paño suave, no lavar con agua
Seguridad	No usar en el baño, no tocar el enchufe con las manos mojadas
Temperatura de carga	15 - 35 °C
Ruido producido	54 dB(A) (ref. 1 pW)
Uso previsto	Doméstico únicamente

Preguntas frecuentes - EWDL40 PANASONIC

¿Cómo recargar el cepillo de dientes Panasonic EWDL40?

Coloque el aparato principal apagado verticalmente en el cargador RE8-42 y enchufe el cable de alimentación a una toma de corriente. El indicador de estado de carga se enciende. La carga completa tarda aproximadamente 12 horas. El indicador de capacidad de la batería parpadea una vez finalizada la carga. Puede dejar el aparato en el cargador sin riesgo de sobrecarga.

¿Cuál es la autonomía de la batería?

Una carga completa proporciona aproximadamente 60 minutos de uso continuo (a una temperatura ambiente de 20°C y con una carga de 300 g). El indicador de capacidad de la batería parpadea cuando la batería está baja.

¿Cómo limpiar el aparato principal y el cepillo?

Apague el aparato y retire el cepillo. Lave el aparato principal con agua corriente (máx. 40°C) sin frotar la junta estanca. No lo sumerja. Séquelo con un paño. El cepillo se limpia con agua corriente (máx. 80°C). Agítelo para eliminar el agua. Reemplace el cepillo cada 3 meses.

¿Por qué sangran mis encías durante las primeras uses?

Un ligero sangrado de las encías es normal durante las primeras uses porque sus encías son estimuladas por las vibraciones sónicas. Esto debería cesar después de una a dos semanas. Si el sangrado persiste más allá de dos semanas, deje de usar el cepillo y consulte a su dentista.

¿Cómo cambiar el cabezal del cepillo?

Tire suavemente del cepillo usado fuera del eje. Fije firmemente un nuevo cepillo (modelo EW0925) en el eje. Un pequeño espacio entre el cepillo y el aparato es normal. El anillo de identificación se puede reutilizar si está en buen estado.

¿Qué hacer si el cargador no funciona?

Verifique que el cable de alimentación esté correctamente enchufado y que la toma de corriente funcione. Si el cable está dañado, el cargador debe ser reemplazado (modelo RE8-42). La temperatura de carga debe estar entre 15 y 35°C. Por debajo de 0°C, el cargador puede dejar de funcionar.

¿Cómo usar el temporizador integrado?

El temporizador emite una señal cada 30 segundos para ayudarle a cepillar cada zona (arriba derecha, arriba izquierda, abajo derecha, abajo izquierda) durante un tiempo igual. Después de 2 minutos, dos señales indican que se ha alcanzado el tiempo de cepillado recomendado. Cepille cada zona en un orden coherente.

¿Cuáles son los modos de cepillado disponibles?

Presione el selector de modo para alternar entre POWERFUL (modo fuerte, vibraciones horizontales de 1,0 mm) y SOFT (modo suave, vibraciones verticales de 0,7 mm). El modo SOFT es adecuado para dientes y encías sensibles.

¿Cómo retirar la batería para el reciclaje?

Antes de desechar el aparato, retire la batería de ion de litio integrada siguiendo los pasos: desmonte el aparato (flechas indicadas en el manual), levante la batería y retírela. No la reemplace usted mismo. Deposite la batería en un punto de recogida adecuado.

¿Puedo usar el cepillo de dientes en la ducha?

El aparato principal es estanco (junta de goma) y se puede lavar con agua corriente, pero no lo sumerja. El cargador no debe usarse en el baño ni lavarse con agua. Respete las instrucciones de seguridad para evitar cualquier riesgo de descarga eléctrica.

MANUAL DE USUARIO EWDL40 PANASONIC

Gracias por adquirir el Cepillo de Dientes de Vibración Sónica. El Cepillo de Dientes de Vibración Sónica es un nuevo tipo de cepillo de dientes eléctrico para aquellos que desean mantener sus dientes limpios y saludables. Este aparato le permitirá mantener una buena higiene dental, que es tan importante como otras formas de higiene personal.

Tecnología del Cepillo de Dientes de Vibración Sónica

El Cepillo de Dientes de Vibración Sónica incorpora la innovadora tecnología de "motor lineal" que usa la atracción y repulsión magnética para proveer un rendimiento sobresaliente. Las 31.000 pinceladas por minuto del cepillo ayudan a remover la placa de forma suave pero efectiva.

Antes de utilizarlo

Este cepillo eléctrico vibrador, de alta velocidad, es diferente a los cepillos eléctricos convencionales. Por lo tanto:

• Usted solamente necesita presionar las cerdas muy levemente contra sus dientes para cepillarlos.
• Al utilizar este aparato por primera vez, algunas personas podrían experimentar una sensación de cosquilleo u hormigueo causada por la vibración de alta velocidad. La sensación debería aminorarse una vez que se utilice el cepillo unas cuantas veces más.

Advertencia

• No utilice el cargador en el baño. El hacerlo podría resultar en una descarga eléctrica.
• No toque ni tire del enchufe con las manos mojadas. El hacerlo podría resultar en una descarga eléctrica.
• Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o con

falta de conocimiento y experiencia, a menos que se encuentren bajo supervisión o bajo instrucciones sobre el uso del aparato de una persona responsable por su seguridad.

Supervise a los niños para asegurar de que no se encuentren próximos al aparato.

• Si el cable de alimentación del cargador está dañado, se deben desechar todo el cargador.
• Asegúrese siempre que el aparato está operando desde una fuente de energía eléctrica acorde con su voltaje especificado. Dejar de hacerlo podría resultar en un incendio o descarga eléctrica.
• Asegúrese de apagar el aparato y retirar el enchufe de la toma domiciliaria antes de realizar cualquier tipo de mantenimiento. Dejar de hacerlo podría resultar en una descarga eléctrica.
• No lave el cargador. Hacerlo podría resultar en una descarga eléctrica.
• Limpie el enchufe periódicamente para evitar que se acumule polvo en él. Dicha acumulación de polvo podrá atrapar humedad con el tiempo y reducir la efectividad del aislamiento, resultando en recalentamiento e incendio.
• No modifique, desensamble o repare el aparato en ningún momento, excepto cuando esté por desecharlo. Hacerlo podría resultar en un incendio, descarga eléctrica y/o quemaduras.

Precaución

• No coloque ningún objeto metálico, como monedas y ganchos, en el cargador. Hacerlo podría causar que los objetos se recalienten, resultando en quemaduras.

Identificación de las partes

A

C

D

A Unidad principal

① Eje del cepillo de dientes ② Sello de goma impermeable ③ Botón de OFF/ON (Apagado/Encendido) ④ Selector de modo ⑤ Indicador de modo ⑥ Lámpara de capacidad de batería ⑦ Lámpara de estado de carga

Cargador (RE8-42)

⑧ Sección de carga ⑨ Pedestal del cepillo ⑩ Botón de liberación de la tapa del cargador ⑪ Tapa del cargador ⑫ Cable de alimentación

Accesorios

Cepillo de doble filo 13 Cerdas 14 Anillo de identificación Estuche

Almacenaje y carga

Almacenaje y carga del cepillo de dientes

La capacidad de la batería está baja cuando la lámpara de capacidad de la batería parpadea. Usted puede cargar el cepillo de dientes completamente en 12 horas. Una carga completa proveerá suficiente energía para 60 minutos de uso.

1 Pase el cable de alimentación a través de una de las guías para cable sobre el costado derecho o izquierdo.

2 Ajuste la unidad principal. 3 Coloque la unidad principal de pie sobre el cargador y enchufe el cable de alimentación a la toma domiciliaria.

• La lámpara de estado de energía se prende y comienza la carga.
• La carga está completa cuando la lámpara de capacidad de la batería parpadea.
• Usted puede mantener la unidad principal adherida al cargador cuando no se esté usando para mantener la calidad de la batería al máximo. No sobrecargará la unidad principal.
• La temperatura ambiente adecuada para la carga es de 15 - 35°C. La vida útil de la batería recargable podría acortarse cuando esta

se recarga a 15°C o menos.

El cargador podría dejar de funcionar cuando se carga a 0°C o menos.

• La unidad principal podría calentarse durante su uso y carga. Sin embargo, esto es normal.
• Use el cepillo de dientes EW-DL40 solamente con el cargador RE8-42.

Montaje del cargador contra la pared

1. Adherir dos tornillos a la pared según lo muestra la ilustración.
2. Por favor, tenga cuidado de no taladrar una tubería de cables o agua en la pared.
3. Los tornillos y los anclajes se venden por separado.
4. Enganche el cargador a estos tornillos.
5. Enchufe el cable de alimentación a la toma domiciliaria.

Acerca del indicador LED

Cuando la capacidad de la batería es baja

La lámpara de la batería parpadea.

Durante la carga

La lámpara de estado de carga se enciende.

Cuando la energía se haya completado

La lámpara de estado de carga brilla. La lámpara de capacidad de la batería parpadea.

Uso

Uso del cepillo de dientes

1. Coloque el cepillo firmemente sobre el eje del cepillo de dientes. - Habrá una pequeña brecha entre el cepillo y la unidad principal. 2. Coloque el cepillo de dientes en su boca antes de activarlo. - Aplique una pequeña dosis de pasta dental al cepillo, si lo desea, antes de activar la energía para prevenir que la pasta dental salpique. 3. Presione el selector de modo para seleccionar el modo. - Al preparar el selector de modo, el modo de operación oscila entre "POWERFUL (poderoso)" y "SOFT (suave)".

Modo Descripción

POWERSFUL SOFT	Para cepillado estándar El cepillo se mueve solo de forma horizontal.
POWERSFUL SOFT	Cuando los dientes o las encías están sensibles. Cuando el cepillado en el modo POWERSFUL esdemasiado fuerte. El cepillo se mueve solo de forma horizontal.

4. Mientras el indicador de modo está brillando, presione el botón OFF/ON (Apagado/Encendido) para encender la unidad principal.

• Cuando el cepillo de dientes recién arranca, la función de inicio suave causa que le tome de 2 segundos a alcanzar su velocidad normal.

5. Apague la unidad principal cuando haya terminado de cepillarse.

• Apague la unidad principal antes de removerla de su boca para prevenir que la espuma salpique.
• Temporizador de notificación de duración del cepillado: El temporizador emite una alerta una vez en intervalos de 30 segundos para indicar el tiempo de cepillado para cada parte de su boca. Emitirá una señal doble en intervalos de 2 minutos para indicar el tiempo de cepillado total recomendado.
• Es importante cepillar cada área en la misma secuencia y durante la misma cantidad de tiempo, cada vez que usted se cepilla, para limpiar y cepillar sus dientes de forma uniforme. Use el temporizador de notificación de cepillado de 30 segundos de forma atinada para cubrir todas las áreas en su boca. Divida su dentadura en 4 partes (superior e inferior, izquierda y derecha) y cepille cada parte en orden, como ser "(1) parte frontal de la dentadura", "(2) plano de mordedura de la dentadura" y "(3) parte posterior de la dentadura" durante 30 segundos.

Cepille las otras partes de la misma manera y cepille la boca entera en unos 2 minutos.

▷ Función de prevención de presión fuerte: Apretar las cerdas del cepillo de forma muy fuerte contra la dentadura activará esta característica, haciendo que la intensidad de la vibración se debilite automáticamente como salvaguarda contra el exceso de presión.

Precaución

• Cuando recién empiece a usar el cepillo de dientes, podría experimentar un ligero sangrado de las encías a pesar de que sus encías estén saludables. Esto se debe a que sus encías están recibiendo estímulo del cepillo de dientes por primera vez. El sangrado que persiste por más de dos semanas podría ser una indicación de una condición anormal de sus encías, como una piorrea. En este caso, deje de usar el cepillo de dientes y consulte con su dentista.
• No permita que productos para el cabello (ej. gel o aceite) o loción para manos entren en contacto con la unidad, ya que podrían dañar su superficie.

Consejo para el uso

Asiente las cerdas del cepillo suavemente contra su dentadura y mueva el cepillo de dientes lentamente en un movimiento circular.

Para entre los dientes y las encías

Asiente las cerdas a un ángulo de 45°. Asiente el cepillo de forma que las diminutas cerdas laterales puedan caber entre los dientes y las encías.

Para alcanzar el extremo de los dientes posteriores

Asiente el cepillo de forma que las cerdas densas de la punta puedan alcanzar los dientes molares.

Para la parte posterior de los dientes frontales

Cepille de forma vertical

Mueva el cepillo de dientes para hacer juego con el ángulo de los dientes.

Después del uso

Limpieza de la unidad principal y del cepillo

Unidad principal

1. Prague la unidad principal.
2. Remueva el cepillo de la unidad principal.
3. Lave la unidad principal bajo agua del grifo.
4. No frote o dañe el sello de goma

impermeable. - No sumerja la unidad principal bajo agua. No lave con agua a una temperatura mayor a 40°C

Después de lavar con agua

1. Secar con un paño.
2. No recargar mientras esté mojado.
3. Devuelva la unidad principal y el cepillo al cargador.
4. Se recomienda colocar el cepillo mirando hacia la parte posterior del cargador al colocar el cepillo en el cargador.

Cepillo

1. Prague la unidad principal.
2. Remueva el cepillo de la unidad principal.
3. Lave el cepillo bajo agua del grifo.
4. Sacuda bien para remover el agua después del lavado. No jale las cerdas del cepillo. No lave con agua a una temperatura mayor a 80 °C.
5. No sacuda la unidad principal de forma fuerte con el cepillo adherido.

Se recomienda reemplazar el cepillo cada 3 meses. Si las cerdas están dobladas hacia un lado o desgastadas, el cepillo de dientes no es muy efectivo para el cepillado. Reemplace el cepillo con uno nuevo. Use el cepillo de doble filo EW0925 para el cepillo de dientes EW-DL40.

Si el anillo de identificación se desprende

Coloque el anillo de identificación de nuevo en su lugar.

• No jale forzadamente el anillo de identificación ya que pueda romperse fácilmente.
• Usar el cepillo de dientes sin el anillo de identificación no tiene ningún efecto sobre su rendimiento. El anillo es simplemente para propósitos de identificación del usuario.

Después del uso

Mantenimiento

Cargador

1. Jale la tapa del cargador cuando presiona el botón de liberación de la tapa del cargador.
2. Limpie la suciedad en el cargador y en la tapa del cargador usando un paño suave.
3. Limpie las puntas del enchufe con un paño seco aproximadamente una vez cada 6 meses.

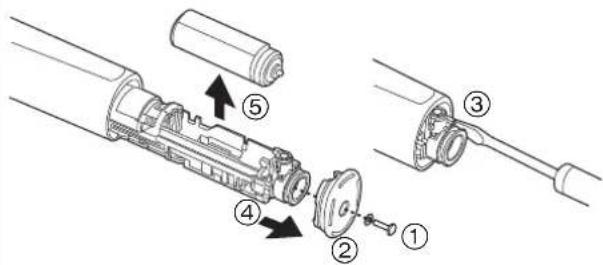

Retirar la batería recargable interna

Retire la batería recargable interna antes de desechar el cepillo de dientes. Por favor asegúrese de que la batería sea desechada en una ubicación designada oficialmente, si esta existiera. No desmonte ni reemplace la batería de manera que pueda usar el cepillo de dientes nuevamente. Esto podrá causar un incendio o una descarga eléctrica. Reemplácela en un centro de servicio autorizado.

• Lleve a cabo los pasos ① a ⑤ y levante la batería, después retírela.

Para protección ambiental y reciclaje de materiales

Este cepillo de dientes contiene una batería de Litio-ion.

Por favor asegúrese de que la batería sea desechada en algo n

lugar oficialmente designado, si es que existe algo así, en su país.

Especificaciones

Voltaje relacionado:

Ver la placa de identificación sobre el producto.

(Conversión de voltaje automática)

Batería: 1 batería de Litio-ion (3,6 V CD; 530 mAh)

Tiempo de energía: 12 horas

Corriente de entrada: 36 mA

Consumo de energía: 2 W (cuando esté con energía completa)

Velocidad de rotación del cepillo:

aprox. 31.000 pinceladas horizontales/min.

Movimiento del cepillo (sin carga):

Modo POWERFUL: movimiento horizontal de aprox. 1,0 mm (ancho)

Modo SOFT: movimiento horizontal de aprox. 0,7 mm (ancho)

Tiempo de operación:

Aprox. 60 horas de uso continuo (con carga de 300 gramos a temperatura ambiente de 20°C después de que la batería se ha cargado completamente.)

Dimensiones:

Unidad principal: 25-29 mm (diámetro) x 165 mm (largo)

Cargador: 47 mm (Altura) x 44 mm (Ancho) x 80 mm (Diámetro)

Peso:

Unidad principal: 125 gramos

Cargador: 150 gramos

Este producto está destinado solamente para su uso doméstico.

Ruido acústico aéreo: 54 (dB (A) re 1 pW)

Especificaciones que cambiarán sin previo aviso

Información para usuarios sobre la recolección y eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observar las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y

a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrían aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para sistemas y aplicaciones en la Unión Europea: si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos aparatos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

Importante

Para tu cuidado dental personal

• Habrá un pequeño espacio entre el cepillo y la unidad principal.

Consumo de energía: 2 W (carga completa)
