Tipo de producto	Hidropulsor recargable
Modelo	EW1513
Marca	Panasonic
Alimentación	Adaptador de corriente (RE7-87) con conversión automática de voltaje; carga mediante base
Tiempo de carga	Aproximadamente 1 hora
Duración de funcionamiento	Aproximadamente 10 minutos (en el nivel 5); el depósito permite aproximadamente 60 segundos de uso
Capacidad del depósito	Aproximadamente 200 ml
Niveles de presión de agua	5 niveles ajustables (1 bajo a 5 fuerte) con memorización
Nivel de sonido	71 dB(A)
Dimensiones (dispositivo principal)	210 (Al) x 75 (An) x 85 (Pr) mm (sin cánula)
Peso (dispositivo principal)	Aproximadamente 275 g (cánula incluida)
Dimensiones (base de carga)	40 (Al) x 90 (An) x 100 (Pr) mm
Peso (base de carga)	Aproximadamente 115 g
Batería	Iones de litio recargable integrada, vida útil aproximada de 3 años
Cánulas incluidas	Cánula de uso general y cánula ortodóncica
Uso	Solo doméstico
Funciones principales	Limpieza interdental, bolsas periodontales, cuidado de encías, limpieza ortodóncica
Mantenimiento	Limpiar después de cada uso; secar al aire; reemplazar la cánula de uso general cada 6 meses aproximadamente, la cánula ortodóncica cada 3 meses
Piezas de repuesto	Cánula de uso general WEW0983, cánula ortodóncica WEW0984, adaptador de corriente RE7-87, base de carga RC8-4

Preguntas frecuentes - EW1513 PANASONIC

¿Cuánto tiempo dura la carga completa?

La carga completa dura aproximadamente 1 hora. El indicador de estado de carga (rojo) se apaga cuando la carga está completa.

¿Cuánto tiempo puedo usar el dispositivo después de una carga completa?

En el nivel de presión 5, la autonomía es de aproximadamente 10 minutos. El depósito de agua (200 ml) permite aproximadamente 60 segundos de uso continuo.

¿Qué hacer si noto sangrado durante los primeros usos?

Un ligero sangrado es normal al principio, ya que las encías reciben una nueva estimulación. Debería cesar después de 1 a 2 semanas. Si el sangrado persiste más allá, consulte a un dentista.

¿Cómo limpiar el dispositivo después de su uso?

Vacíe el agua restante, enjuague la cánula, encienda unos segundos para evacuar el agua interna. Retire la tapa inferior y lave el dispositivo principal y el interior del depósito con un detergente suave. Seque todo antes de guardar.

¿Puedo usar enjuague bucal o sal en el depósito?

No, solo ponga agua del grifo o agua tibia (máx. 40 °C). Los productos químicos pueden dañar el dispositivo.

¿Con qué frecuencia debo reemplazar la cánula?

La cánula de uso general debe reemplazarse cada 6 meses, o antes si la punta se deforma. La cánula ortodóncica debe reemplazarse cada 3 meses, o si las cerdas están dobladas.

¿Qué hacer si el indicador de carga parpadea rápidamente?

Un parpadeo rápido (2 veces por segundo) indica una anomalía de carga. Verifique que la temperatura ambiente esté entre 10 °C y 35 °C. Si el problema persiste, contacte a un centro de servicio.

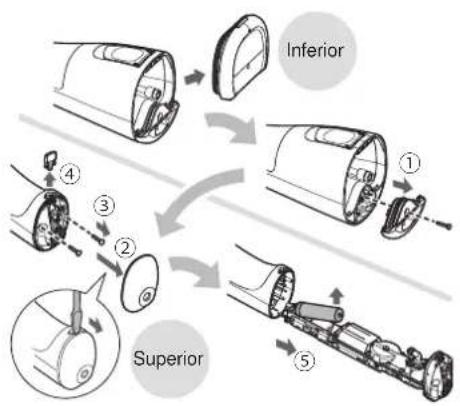

¿Cómo retirar la batería para su eliminación?

Descargue completamente el dispositivo, retire la tapa inferior, desmonte la carcasa con un destornillador y retire la batería. Aísle los terminales con cinta adhesiva. No reutilice la batería retirada.

¿Puede ser usado el dispositivo por niños?

Sí, bajo la supervisión de un adulto, a partir de 8 años. Los niños no deben jugar con el dispositivo.

¿Qué hacer si el chorro de agua es débil o no sale?

Verifique que el filtro (extremo del tubo de aspiración) no esté obstruido. Límpielo suavemente con un cepillo suave. Verifique también que la cánula no esté obstruida. Si el problema persiste, reemplace la cánula.

MANUAL DE USUARIO EW1513 PANASONIC

Instrucciones de funcionamiento

(Uso doméstico) Irrigador bucal recargable

Modelo n.° EW1513

Contenido

Precauciones de seguridad .....86

Uso previsto....89

Identificación de las piezas....90

Carga 90

Cómo utilizarlo .....92

Puntos de atención .....94

Tras el uso 95

Montaje en pared....97

Preguntas más frecuentes....97

Solución de problemas .....98

Vida de la batería ....100

Extracción de la batería recargable interna....100

Especificaciones ....101

Cambio de la boquilla (se vende por separado) ....101

Gracias por comprar este producto Panasonic.

Antes de poner esta unidad en funcionamiento, lea las instrucciones en su totalidad y guárdelas para su uso en el futuro.

Advertencia

• No sumerja el adaptador de CA y el soporte de carga en agua ni los lave con agua.
  De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.
• Desenchufe siempre el adaptador de la toma de corriente doméstica antes de limpiar el adaptador de CA y el soporte de carga.
  De lo contrario, podría sufrir una descarga eléctrica o lesiones.
• El cable de alimentación no se puede sustituir. Si el cable está dañado, el adaptador de CA debe desecharse.
  De lo contrario, podría sufrir un accidente o una lesión.

• Los irrigadores orales pueden ser utilizados por niños a partir de 8 años y por personas con capacidades físicas, sensoriales y mentales reducidas o con falta de conocimiento y/o experiencia sólo si se encuentran bajo supervisión.

• Los irrigadores orales deben usarse sólo con agua caliente o fría, o con soluciones específicas como se define en las instrucciones del fabricante.

• Los niños no deben jugar con el aparato.
• No utilice un adaptador de CA distinto del suministrado para ningún fin. Asimismo, no utilice otro producto con el adaptador de CA suministrado. (Consulte la página 90.)
  De lo contrario, podría sufrir quemaduras o provocar un incendio debido a un cortocircuito.
• El siguiente símbolo indica que se necesita una unidad de alimentación para conectar el aparato eléctrico a la red de suministro. La referencia de tipo de unidad de alimentación está marcada cerca del símbolo.

Precauciones de seguridad

Para reducir el riesgo de sufrir lesiones, descargas eléctricas, o incluso el fallecimiento, y de provocar un incendio o daños en la propiedad, cumpla siempre las precauciones de seguridad que figuran a continuación.

Explicación de los símbolos

Los siguientes símbolos se usan para clasificar y describir el nivel de peligro, lesión y daño a la propiedad que pueden provocarse debido al incumplimiento de las instrucciones y al uso indebido.

PELIGRO

Denota un peligro potencial que resultará en una lesión grave o la muerte.

ADVERTENCIA

Denota un peligro potencial que podría resultar en una lesión grave o la muerte.

PRECAUCIÓN

Denota un peligro que podría resultar en una lesión leve o daños a la propiedad.

Los siguientes símbolos se usan para clasificar y describir el tipo de instrucciones que deben cumplirse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que no debe realizarse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que debe seguirse para hacer funcionar la unidad de forma segura.

ADVERTENCIA

▶ Prevención de accidentes

Guárdelo fuera del alcance de los niños o bebés. No les permita utilizarlo.

- De lo contrario, podría provocar un accidente o lesiones debido a una ingestión accidental de las piezas extraíbles.

▶ Fuente de poder

No conecte ni desconecte el adaptador o la clavija del dispositivo a una toma de corriente si tiene las manos mojadas.

- De lo contrario, podría sufrir descargas eléctricas o lesiones.

No coloque el adaptador de CA y el soporte de carga sobre o cerca del agua, fregadero o bañera llena. No lo utilice cuando el adaptador de CA esté dañado o cuando el ajuste en la toma de corriente doméstica quede flojo.

No dañe, modifique, doble con fuerza, tire, retuerza o enrolle el cable. Además, no coloque objetos pesados sobre el cable ni lo pellizque.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No lo utilice de manera que supere la capacidad nominal de la toma de corriente o del cableado.

- Superar el valor nominal al conectar demasiadas clavijas del cable de alimentación a una toma de corriente puede causar un incendio debido al sobrecalentamiento.

ADVERTENCIA

Asegúrese siempre que el aparato esté funcionando desde una fuente de energía eléctrica acorde con la tensión nominal indicada en el adaptador de CA. Introduzca completamente la clavija del adaptador.

- De lo contrario, podría provocar un incendio o sufrir una descarga eléctrica.

▶ En caso de anomalía o mal funcionamiento

Suspenda inmediatamente el uso y retire el adaptador de CA si hay una anomalía o una avería.

• De lo contrario, podría provocar un incendio, sufrir una descarga eléctrica o lesiones.

• La unidad principal, el adaptador, el soporte de carga o el cable están deformados o anormalmente calientes.
• La unidad principal, el adaptador, el soporte de carga o el cable huelen a quemado.
• Se escucha un ruido extraño durante el uso o la carga de la unidad principal, el adaptador, el soporte de carga o el cable.
• Solicite inmediatamente una revisión o reparación en un centro de servicio autorizado.

▶ Este producto

Este producto tiene una batería recargable integrada. No lo arroje al fuego, aplique calor, cargue, use o deje en un entorno a alta temperatura.

- De lo contrario, podría provocar un sobrecalentamiento, fuego o una explosión de la batería recargable incorporada.

No lo modifique ni lo repare.

• De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.
  →Póngase en contacto con un centro de servicio autorizado para su reparación (cambio de batería, etc.).

Nunca lo desmonte, excepto cuando se deshaga del producto.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

▶ Limpieza

Limpie periódicamente la clavija del cable de alimentación y la clavija del dispositivo para evitar la acumulación de polvo.

- De lo contrario, podría provocar un incendio debido a un fallo del aislamiento provocado por la humedad.

Desconecte la clavija del adaptador y límpiela con un paño seco.

PRECAUCIÓN

▶ Cómo evitar lesiones en dientes y encías

Las personas que no puedan operar este aparato no deberían utilizarlo.

Las personas con un grado reducido de sensibilidad oral no deberían utilizar este aparato.

- De lo contrario, podría producirse lesiones o dañar los dientes y las encías.

PRECAUCIÓN

Aquellas personas que sufran enfermedades periodontales, estén sometidas a tratamientos dentales o estén preocupadas por determinados síntomas bucales, deberían consultar con un dentista antes del uso.

- De lo contrario, podría producirse lesiones o dañar los dientes y las encías.

▶ Este producto

Jamás utilice este producto para otro propósito distinto al de la limpieza oral.

- De lo contrario puede causar un accidente o lesión cuando el chorro de agua se apunta hacia los ojos, la nariz, las orejas, la lengua o la garganta.

No llenar el tanque con agua a más de 40 °C de temperatura.

- De lo contrario, pueden producirse quemaduras.

No comparta la boquilla con la familia u otras personas.

- De lo contrario podría sufrir infecciones o inflamación.

No coloque objetos metálicos como monedas o clips en la parte superior del soporte de carga.

- De lo contrario, pueden producirse quemaduras debido al exceso de calor.

▶ Tenga en cuenta las siguientes precauciones

No permita que objetos metálicos o suciedad se introduzcan en la clavija de carga, la clavija del cable de alimentación o la clavija del dispositivo.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No permita que el aparato sufra caídas e impactos.

- De lo contrario, puede provocar lesiones.

No enrolle el cable alrededor del adaptador o del soporte de carga cuando guarde el aparato.

- De lo contrario, puede causar que el alambre del cable de alimentación se rompa y provocar un incendio debido a un cortocircuito.

Desconecte el adaptador de la toma de corriente doméstica cuando no lo esté cargando.

- De lo contrario, podría provocar descarga eléctrica o un incendio debido a una fuga eléctrica resultante de un deterioro del aislamiento.

Desconecte la clavija del adaptador o el dispositivo sujetándola, evitando tirar del cable de alimentación.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

Después de usar el dispositivo, limpie la unidad principal y la boquilla, y séquelas. (Consulte las páginas 95 y 96).

- El no hacerlo podría resultar en daños a la salud debido a la propagación de moho y bacterias.

Manipulación de la batería extraída para la eliminación

PELIGRO

La batería recargable debe utilizarse exclusivamente con este aparato. No utilice la batería con otros productos.

No cargue la batería una vez retirada del producto.

No la arroje al fuego ni le aplique calor.

No la golpee, desmonte, modifique o perfore con un clavo.

No permita que los terminales positivo y negativo de la batería entren en contacto entre ellos a través de objetos metálicos.

No transporte ni almacene la batería junto con joyas metálicas como por ejemplo collares u horquillas para el pelo.

No utilice ni deje la batería allí donde quede expuesta a temperaturas elevadas, como por ejemplo bajo la luz solar directa o cerca de otras fuentes de calor.

No pele el tubo.

- De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

ADVERTENCIA

Tras retirar la batería recargable, manténgala fuera del alcance de los bebés y los niños.

- La batería produciría lesiones corporales si se ingiriera accidentalmente.

Si esto sucediera, consulte con un médico inmediatamente.

Si el líquido de la batería se filtra hacia fuera y entra en contacto con los ojos, no se frote y enjuague los ojos con abundante agua del grifo.

- De lo contrario, podría provocar lesiones oculares. Consulte con un médico inmediatamente.

PRECAUCIÓN

Si el líquido de la batería se filtra hacia fuera y entra en contacto con la piel o la ropa, enjuague con agua del grifo. - De lo contrario, podría provocar inflamaciones.

Uso previsto

• Cuando empiece a usar el irrigador dental, puede experimentar un ligero sangrado de las encías, incluso aunque tenga las encías sanas. Esto se debe a que sus encías están recibiendo la estimulación del irrigador dental por primera vez. El sangrado debería desaparecer tras una o dos semanas de uso. Si el sangrado persiste durante más de dos semanas, puede ser indicativo de una condición anómala de las encías, como una enfermedad periodontal. En caso de ser así, deje de usar el irrigador dental y consulte a su dentista.
• No vierta sal, enjuague bucal u otros productos químicos en el depósito de agua. De lo contrario, pueden producirse problemas de funcionamiento.
• No seque la unidad principal con un secador o un calefactor. Pueden producirse problemas de funcionamiento o deformación de las piezas.
• Guarde el aparato en un lugar poco húmedo después de utilizarlo. Dejar el aparato en el cuarto de baño puede producir problemas de funcionamiento.
• Cargue el aparato correctamente según estas instrucciones de funcionamiento. (Consulte las páginas 90 y 91 "Carga".)
• Este aparato contiene una batería que puede ser reemplazada solamente por personal cualificado. Póngase en contacto con un centro de servicios autorizado para obtener información sobre su reparación.

Identificación de las piezas

A B C Frontal Posterior

① Interruptor de encendido (⑪)
② Interruptor de nivel
③ Indicador LED de nivel de presión LED (niveles 1 a 5)
④ Indicador de poca batería (azul)
⑤ Indicador del estado de carga (rojo)
⑥ Botón para soltar la boquilla
⑦ Depósito de agua (interior)
⑧ Tapa del depósito de agua
⑨ Manguito de succión
⑩ Filtro
⑪ Botón de liberación de la cubierta inferior
⑫ Cubierta inferior

B Adaptador de CA (RE7-87)

⑬ Adaptador
⑭ Clavija del cable de alimentación
⑮ Cable
⑯ Clavija del dispositivo

© Soporte de carga (RC8-4)

⑰ Clavija de carga
⑱ Soporte de la boquilla
⑲ Orificios para tornillos de montaje en pared

- El cargador puede montarse en una pared utilizando dos tornillos para madera.

⑳ Toma del soporte

D Boquilla (para uso general)

E Boquilla de ortodoncia

• La boquilla es una pieza consumible.
  ②1 Boquilla
  ⑳ Empuñadura de la boquilla
  ②3 Anillo de identificación
  ⑳ Orificio de introducción de la boquilla

Accesorio

F 2 tornillos

Nota

Puede haber humedad dentro de la unidad principal (depósito de agua y manguito de succión) debido a los restos del agua destilada empleada para la prueba del producto.

Carga

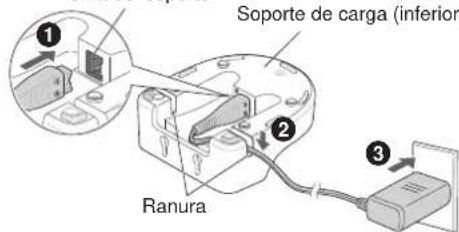

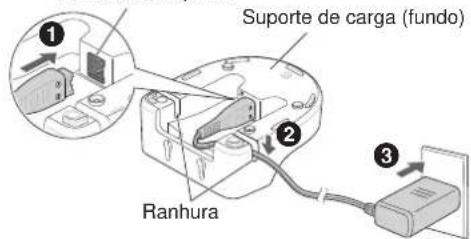

① Introduzca la clavija del dispositivo con firmeza en la toma del soporte.
2 Presione el cable para colocarlo en la ranura izquierda o derecha, en función de dónde vaya a colocarse.

- Coloque el soporte de carga sobre una superficie plana y estable.

③ Introduzca el adaptador en una toma de corriente doméstica.

Toma del soporte
Soporte de carga (inferior)

▶ Acerca del tiempo de carga

• Cuando el indicador de poca batería (azul) parpadee, será necesario cargar el dispositivo.
• Si se apaga el interruptor de encendido “①” mientras la batería tiene poca carga restante, el indicador de poca batería se apagará cuando transcurran 5 segundos.

2 Introduzca la unidad principal en posición vertical en el conector de carga con el frontal orientado hacia fuera.

(Parpadeando *)

▶ Visualización del indicador durante la carga

Carga en curso	Carga finalizada

(Luces encendidas • Luces apagadas ○)

Carga anómala(Parpadeando en rojodos veces por segundo)

( Parpadeando

▶ Cómo comprobar si la carga ha finalizado

- Una vez finalizada la carga, si conecta y la unidad principal al soporte de carga y la desconecta de él, (el indicador del estado de carga) se enciende y se apaga a los 5 segundos.

3 Por motivos de seguridad y ahorro de energía, desconecte la clavija del cable de alimentación.

• Cargar la batería durante más de 1 hora no provocará ningún daño en la unidad principal.
• Tiempo de funcionamiento con una carga completa Aprox. 10 minutos*

(Cuando el nivel de presión de agua está establecido en el 5)

* Varía según la temperatura ambiente y las condiciones de uso.
- La carga finaliza aproximadamente en 1 hora (el tiempo de carga puede variar según la capacidad de batería restante).

Notas

• El tiempo de carga puede variar si es la primera vez que se usa el dispositivo o si lleva más de 6 meses sin usarse. Además, (el indicador del estado de carga) podría no iluminarse durante los primeros minutos de carga, pero se encenderá cuando el tiempo de carga transcurra.
• La batería se deteriorará si no se usa durante más de 6 meses, por lo que debe asegurarse de realizar una carga completa al menos una vez cada 6 meses.
• La temperatura ambiente recomendada para la carga es de 10 °C a 35 °C. En condiciones de temperaturas extremadamente altas o bajas, la unidad podría tardar más tiempo en cargarse o parpadeará rápidamente y la batería podría no cargarse correctamente.
• Seguir cargando la batería no afectará al rendimiento de la misma.

Cómo utilizarlo

1 Llene de agua el depósito de agua.

① Abra la cubierta de suministro de agua.
② Añada agua mientras mantiene la unidad principal nivelada.
- No lo llene más allá de la posición de agua llena.
③ Cierre correctamente la tapa de suministro de agua.
- Utilice siempre agua del grifo nueva o agua tibia.
- Si el agua está fría, utilice agua tibia con una temperatura de 40 °C o menos.
▶ Si la tapa de suministro de agua se desprende
(a) Alinee la arandela de la tapa de suministro de agua con el orificio de suministro de agua.
b) Presione hasta que se escuche un chasquido.

2 Instale la boquilla.

- Escoja una boquilla para su finalidad. (Consulte la página 94.)

Presione firmemente hasta que se escuche un "clic".

3 Pulse el interruptor de nivel y seleccione el nivel de presión de agua.

- Cuando pulse el interruptor de nivel, se seleccionará el nivel de presión de agua que se utilizó por última vez. A continuación, cada vez que pulse el interruptor de nivel, el nivel de presión de agua cambiará de la forma siguiente: 1 (débil) → 2 → 3 → 4 → 5 (fuerte) → 1...

Acerca de la función de memoria del nivel de presión de agua. Se recordará el último nivel de presión de agua seleccionado, y el dispositivo se pondrá en marcha con él la próxima vez que se encienda.
- Si el dispositivo lleva un periodo de tiempo prolongado sin usarse o la batería está agotada, el nivel de presión de agua volverá al 1.

4 Limpie el interior de la boca con el chorro de agua.

① Colóquese la boquilla en la boca.
② Cierre la boca suavemente.
③ Active el interruptor de encendido "①".

• Puede cambiar el nivel de presión de agua pulsando el interruptor de nivel, incluso mientras usa el dispositivo.
• Si la unidad principal está inclinada en exceso, no saldrá agua de la boquilla.
  ▶ Tiempo de funcionamiento con agua completa Aprox. 60 segundos.

(Cuando el nivel de presión de agua está establecido en el 5)

Para ajustar la orientación de la boquilla

Puede ajustar la dirección del chorro de agua girando la empuñadura de la boquilla.

Notas

• Cuando utilice el dispositivo por primera vez, pulse el interruptor de encendido "①" y compruebe el nivel de presión de agua mientras sale agua (empiece a usar el dispositivo desde el nivel de presión de agua).
• El aparato puede que no funcione con una temperatura ambiente de aproximadamente 5 °C o inferior.

Puede que el dispositivo no funcione fuera del intervalo de temperatura recomendado.

• No ejerza demasiada presión sobre los dientes o las encías con la punta de la boquilla.
• Si siente irritación, apague el interruptor de encendido "①" y utilice el dispositivo desde el nivel 1 de presión de agua.
• No active el interruptor de encendido “①” con el depósito de agua vacío, salvo que esté secando la humedad del interior de la unidad principal (hacerlo puede provocar fallos de funcionamiento).

Puntos de atención

Con el chorro de agua y la boquilla de ortodoncia, limpie cada rincón y grieta de las áreas que son difíciles de acceder con el cepillo de dientes. Cambie el modo que usa y mueva la unidad dependiendo de la finalidad y el área que quiere limpiar.

Boquilla (para uso general)

Para limpiar el chorro de agua.

▶ Limpieza interdental

• Oriente el chorro de agua al espacio existente entre los dientes.
• Dirijalo desde la parte frontal y posterior de los dientes.
  ▶ Limpieza de las bolsas periodontales
• Apunte con el chorro de agua al espacio existente entre los dientes y las encías.
• Mueva lentamente el chorro de agua entre las encías.
• Limpie la parte frontal y posterior de los dientes, así como detrás de los molares.
  ▶ Cuidado de las encías
• Estimula las encías.

Si le preocupa la sensibilidad de sus encías, estimúlelas con un ajuste de chorro de agua suave.

Boquilla de ortodoncia

Al limpiar dientes torcidos y el área de los apliques dentales de ortodoncia con el cepillo y el flujo de agua

Coloque suavemente la punta del cepillo en los dientes y mueva el cepillo.

Para los dientes torcidos

• Coloque la punta del cepillo en el área que es difícil para el cepillo de dientes alcanzar y acostumbra a quedarse sin lavar.
• Mueva el cepillo principalmente en los espacios interdentales.

Para el área de los apliques dentales de ortodoncia

Boquilla (para uso general)

- Dirija el chorro de agua alrededor de los apliques dentales de ortodoncia y los puentes.

Boquilla de ortodoncia

- Introduzca el cepillo en el espacio entre los dientes y el aplique dental de ortodoncia.

Limpie el dispositivo tras cada uso.

Para evitar salpicaduras de agua, apague el interruptor de encendido “①” mientras mantiene la boquilla en la boca.

2 Vierta el agua restante y lave la boquilla con agua.

① Abra la tapa del depósito de agua, y vierta el agua restante. • Asegúrese de quitar toda el agua restante después de cada uso.

② Encienda el interruptor de encendido “①” para drenar el agua que queda en la unidad principal.

③ Apague el interruptor de encendido “①” cuando deje de salir agua.

④ Retire la boquilla y la cubierta inferior.

Lave las dos piezas con agua.

Tirar de la boquilla

mientras puls el botón

Botón para soltar la boquilla

3 Retire la cubierta inferior y lave la unidad principal (al completo) y el interior del depósito.

▶ Cómo retirar la cubierta inferior

Botón de liberación de la cubierta inferior

Levantar mientras presiona.

4

Guárdelo una vez que se haya secado.

1 Retire el agua de la boquilla y la unidad principal con una toalla o un elemento similar, y deje que se seque a la sombra en un lugar bien ventilado.
② Coloque la unidad principal en vertical sobre el soporte de carga.

- Monte la cubierta inferior y coloque la unidad principal en vertical sobre el soporte de carga.

▶ Cómo montar la cubierta inferior

① Inserte los agarres

(2 posiciones) del frontal de la cubierta inferior en la unidad principal.

b Presione los ganchos

(2 posiciones) de la parte trasera.

Notas

• No lavar con agua con una temperatura superior a los 50 °C.
• Usar detergente neutro para cocina y aclarar bien con agua para asegurarse de que no queda detergente tras la limpieza de la unidad.
• No usar nunca disolventes, bencina o alcohol (hacerlo puede provocar fallos de funcionamiento, grietas o decoloración de las piezas).

96

▶ Si el anillo de identificación se desprende

Alinee la boquilla con el anillo de identificación (en cualquier dirección) para instalarla.

- Aunque el anillo de identificación no esté montado, el rendimiento de la boquilla no se verá afectado.

▶ Si el chorro de agua no es el adecuado

Retire la suciedad del filtro (la punta del manguito de succión).

Filtro

Frótelo con un cepillo suave.

Filtro

▶ Si la unidad está demasiado sucia

Límpiela con un paño seco no la limpie con agua).

Soporte de carga Adaptador de CA

Montaje en pared

Asegúrese de elegir una pared sólida o un travesaño para instalar el soporte de carga.

① Apriete los dos tornillos de madera (diámetro nominal: 2,7 - 3,1 mm) con una separación de 29 mm de forma que la cabeza del tornillo pueda quedar a unos 3,0 mm con respecto a la pared.

② Enganche los orificios para tornillos de montaje en pared de la parte trasera del soporte de carga en los tornillos, y fijelos.

① Eleve el soporte de carga. ② Tire de él hacia delante.

Aprox. 3,0 mm

Orificios para tornillos de montaje en pared

Preguntas más frecuentes

Pregunta Respuesta

Batería

¿La batería se agotará tras un periodo de tiempo prolongado sin utilizar el aparato?

¿La batería puede cargarse antes de cada uso?

Cargue la batería una vez cada seis meses. Si no usa el producto durante más de seis meses, la batería podría degradarse.
Como el producto incluye una batería de ion de litio, la vida útil de la batería no se verá afectada.

Solución de problemas

Problema Causa posible Acción
Durante la carga	El indicador del estado de carga no se enciende.	Acaba de comprar el dispositivo o no lo ha utilizado durante un tiempo.	Aunque el indicador del estado de carga podría no iluminarse durante los primeros minutos de carga, se encenderá cuando el tiempo de carga transcurra. Si no se enciende transcurrido un tiempo, solicite una reparación a su distribuidor o Centro de servicios.
		La unidad principal no está correctamente conectada al soporte de carga.	Compruebe si la unidad principal se mantiene en vertical de forma que su parte inferior entre en contacto con la clavija de carga del soporte de carga y que el indicador del estado de carga está encendido. (Consulte la página 91.)
	El indicador del estado de carga parpadea rápidamente (dos veces por segundo).	La temperatura ambiente es demasiado baja o alta durante la carga.	Realice la carga dentro del intervalo de temperatura recomendado de 10 °C a 35 °C.Si el indicador parpadea incluso mientras realiza la carga dentro del intervalo de temperatura recomendado, póngase en contacto con su distribuidor o Centro de servicios para solicitar una reparación.
	El dispositivo solo funciona durante unos minutos incluso después de una carga completa.	La unidad principal no está correctamente conectada al soporte de carga.	Compruebe si la unidad principal se mantiene en vertical de forma que su parte inferior entre en contacto con la clavija de carga del soporte de carga y que el indicador del estado de carga está encendido. (Consulte la página 91.)
	El indicador de poca batería no parpadea, pero el dispositivo deja de funcionar.	La batería ha alcanzado el fin de su vida útil (aprox. 3 años).	Cámbiela por una nueva. (Consulte la página 100.) Póngase en contacto con su distribuidor o Centro de servicios.
Durante el uso	El dispositivo no funciona.	La batería ha alcanzado el fin de su vida útil (aprox. 3 años).	Retire la batería recargable integrada. (Consulte la página 100.)Póngase en contacto con su distribuidor o Centro de servicios.
		El dispositivo se usa a una temperatura aproximada de 5 °C o inferior.	No utilice el dispositivo a una temperatura aproximada de 5 °C o inferior.
	El chorro de agua no es el adecuado.	La boquilla está obstruida.La salida de la boquilla está aplastada.	Cambie la boquilla por una nueva.
		El filtro está obstruido.	Retire la suciedad del filtro. (Consulte la página 96.)
	No sale agua.	La unidad principal está demasiado inclinada.	Utilice el dispositivo con la unidad principal en vertical. (Consulte la página 93.)
		Puede pasar tiempo hasta que se absorba agua.	Vierta agua en el orificio de la boquilla ⓐ, instale la boquilla y encienda el interruptor de funcionamiento.[IMAGE]
	Sale agua por la cubierta inferior.	Hay suciedad acumulada en la pieza de goma de la cubierta inferior.	Retire la suciedad.(Consulte la página 96.)
	La boquilla resulta difícil de instalar.	▶ ▶ ▶ ▶ ▶ ▶	Aplique agua al orificio de introducción de la boquilla.

Si los problemas persisten, póngase en contacto con el establecimiento en el que adquirió la unidad o con un servicio técnico autorizado por Panasonic para su reparación.

Vida de la batería

Aproximadamente 3 años. La batería puede haber alcanzado su vida útil de funcionamiento si la frecuencia de uso disminuye radicalmente, incluso después de una carga completa.

(La vida operativa de la batería puede variar en función del uso y las condiciones de almacenamiento)

Extracción de la batería recargable interna

Retire la batería recargable integrada antes de deshacerse del dispositivo.

Es posible deshacerse de la batería de forma segura.

Por favor asegúrese de que la batería sea desechada en un lugar oficialmente designado, si existe alguno.

Esta figura solo debe utilizarse al desechar el aparato, no para repararlo. Si desmonta el aparato, dejará de ser hermético, lo que puede ocasionar un funcionamiento incorrecto.

• Retire el dispositivo del soporte de carga y del adaptador, pulse el interruptor de encendido para encender el dispositivo y manténgalo encendido hasta que la batería se descargue por completo.
• Retire la cubierta inferior.
  • Realice los pasos del ① al ⑤ para desmontar la unidad principal y retirar la batería con un destornillador.
• Aísle los terminales ⊕ y ⊖ colocándoles cinta adhesiva para evitar que se produzca un cortocircuito en los terminales.

Para protección ambiental y reciclaje de materiales

Este dispositivo contiene una batería de ion de litio. Por favor asegúrese de que la batería sea desechada en algún lugar oficialmente designado, si es que existe alguno, en su país.

Especificaciones

Fuente de alimentación	Ver la placa de identificación sobre el producto (Conversión de voltaje automática)
Tiempo de carga Aproximadamente 1 hora
Tiempo de funcionamiento	NIVEL 5:Aproximadamente 10 minutos*(a 20 °C a plena carga)
Volumen del depósito	Aproximadamente 200 mL (Durante unos 60 segundos aproximadamente del funcionamiento cuando el nivel de presión de agua está establecido en el 5)
Medidas	Unidad principal: 210 (Al.) × 75 (An.) × 85 (Prof.) mm (No se incluye la boquilla)Soporte de carga: 40 (Al.) × 90 (An.) × 100 (Prof.) mm
Peso	Unidad principal: Aproximadamente 275 g(Incluyendo la boquilla)Soporte de carga: Aproximadamente 115g
Ruido Acústico Aéreo 71	(dB (A) re 1 pW)

Este producto está destinado solamente para su uso doméstico.

Para más información sobre la eficiencia energética del producto, visite nuestra página web, www.panasonic.com, e introduzca el número de modelo en la máscara de búsqueda.

Cambio de la boquilla (se vende por separado)

▶ Boquilla (para uso general)
- Si la punta de la boquilla se deforma, reemplace la boquilla por una nueva.
- La boquilla debe ser sustituida una vez cada 6 meses más o menos por razones de higiene, incluso si no está deformada.

▶ Boquilla de ortodoncia
- Reemplace la boquilla de ortodoncia en 3 meses aproximadamente. Si las cerdas del cepillo están dobladas, reemplácelo aunque no hayan pasado 3 meses.

Boquilla con cerdas dobladas

Número de pieza	Boquilla de recambio para EW1513
WEW0983	Boquilla (para uso general)
WEW0984	Boquilla de ortodoncia

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin coste alguno para éstos. El coste de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo)

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Panasonic

Gebruiksaanwijzing

A B C Parte frontal Parte posterior

B Adaptador de CA (RE7-87)

Suporte de carga (fundo)

Suporte de carga Adaptador de CA

Montagem em parede
