Tipo di prodotto	Idropulsore ricaricabile
Modello	EW1513
Marca	Panasonic
Alimentazione	Adattatore di rete (RE7-87) con conversione automatica della tensione; carica tramite base
Durata di carica	Circa 1 ora
Durata di funzionamento	Circa 10 minuti (al livello 5); il serbatoio consente circa 60 secondi di utilizzo
Capacità del serbatoio	Circa 200 mL
Livelli di pressione dell'acqua	5 livelli regolabili (1 basso a 5 alto) con memorizzazione
Livello sonoro	71 dB(A)
Dimensioni (unità principale)	210 (A) x 75 (L) x 85 (P) mm (senza cannula)
Peso (unità principale)	Circa 275 g (cannula inclusa)
Dimensioni (base di carica)	40 (A) x 90 (L) x 100 (P) mm
Peso (base di carica)	Circa 115 g
Batteria	Lithium-ion ricaricabile integrata, durata circa 3 anni
Cannule incluse	Cannula per uso generale e cannula ortodontica
Utilizzo	Solo per uso domestico
Funzioni principali	Pulizia interdentale, tasche parodontali, cura delle gengive, pulizia ortodontica
Manutenzione	Pulire dopo ogni utilizzo; asciugare all'aria; sostituire la cannula per uso generale circa ogni 6 mesi, la cannula ortodontica ogni 3 mesi
Ricambi	Cannula per uso generale WEW0983, cannula ortodontica WEW0984, adattatore di rete RE7-87, base di carica RC8-4

Domande frequenti - EW1513 PANASONIC

Quanto dura la carica completa?

La carica completa dura circa 1 ora. L'indicatore di stato di carica (rosso) si spegne quando la carica è terminata.

Per quanto tempo posso usare l'apparecchio dopo una carica completa?

Al livello di pressione 5, l'autonomia è di circa 10 minuti. Il serbatoio dell'acqua (200 mL) consente circa 60 secondi di utilizzo continuo.

Cosa fare se noto sanguinamenti durante i primi utilizzi?

Leggeri sanguinamenti sono normali all'inizio, poiché le gengive ricevono una nuova stimolazione. Dovrebbero cessare dopo 1-2 settimane. Se i sanguinamenti persistono oltre, consulta un dentista.

Come pulire l'apparecchio dopo l'uso?

Svuota l'acqua rimasta, risciacqua la cannula, accendi per qualche secondo per espellere l'acqua interna. Rimuovi il coperchio inferiore e lava l'unità principale e l'interno del serbatoio con un detergente delicato. Asciuga il tutto prima di riporlo.

Posso usare un collutorio o del sale nel serbatoio?

No, metti solo acqua del rubinetto o acqua tiepida (max 40 °C). I prodotti chimici possono danneggiare l'apparecchio.

Con quale frequenza devo sostituire la cannula?

La cannula per uso generale deve essere sostituita ogni 6 mesi, o prima se la punta si deforma. La cannula ortodontica deve essere sostituita ogni 3 mesi, o se le setole sono piegate.

Cosa fare se l'indicatore di carica lampeggia rapidamente?

Un lampeggio rapido (2 volte al secondo) indica un'anomalia di carica. Verifica che la temperatura ambiente sia tra 10 °C e 35 °C. Se il problema persiste, contatta un centro di assistenza.

Come rimuovere la batteria per lo smaltimento?

Scarica completamente l'apparecchio, rimuovi il coperchio inferiore, smonta la custodia con un cacciavite e rimuovi la batteria. Isola i terminali con nastro adesivo. Non riutilizzare la batteria rimossa.

L'apparecchio può essere usato da bambini?

Sì, sotto la supervisione di un adulto, a partire da 8 anni. I bambini non devono giocare con l'apparecchio.

Cosa fare se il getto d'acqua è debole o non esce?

Verifica che il filtro (estremità del tubo di aspirazione) non sia ostruito. Puliscilo delicatamente con una spazzola morbida. Verifica anche che la cannula non sia intasata. Se il problema persiste, sostituisci la cannula.

MANUALE UTENTE EW1513 PANASONIC

(Uso domestico) Irrigatore orale ricaricabile

N. di modello EW1513

Indice

Precauzioni di sicurezza ......66

Uso previsto....69

Identificazione parti....70

Caricare 70

Come usare 72

Suggerimenti per l'utilizzo ....74

Dopo l'uso....75

Montaggio a parete....77

Domande frequenti 77

Risoluzione dei problemi ....78

Durata della batteria ....80

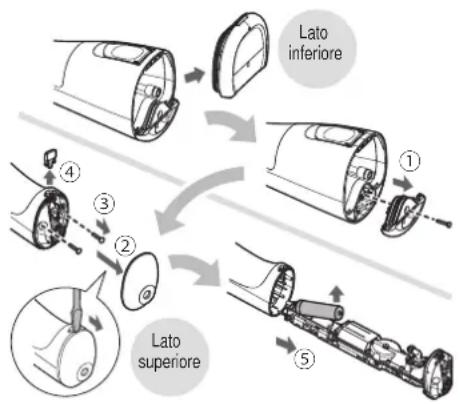

Rimozione della batteria ricaricabile incorporata....80

Caratteristiche tecniche 81

Sostituzione ugello (venduto separatamente) ....81

Grazie per aver acquistato questo prodotto Panasonic.

Prima di utilizzare questa unità, leggere le presenti istruzioni per intero e conservarle per eventuale consultazione futura.

Avvertenza

• Non immergere l'adattatore CA e il supporto di carica in acqua e non lavarli con acqua.
  Ciò potrebbe causare scosse elettriche o incendi a causa di un corto circuito.
• Scollegare sempre l'adattatore dalla presa di corrente quando si puliscono l'adattatore CA e il supporto di carica.
  In caso contrario, potrebbe causare scosse elettriche o lesioni.
• Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato, l'adattatore CA deve essere smaltito.
  In caso contrario, potrebbe causare un incidente o lesioni.

• Gli irrigatori orali possono esser utilizzati sotto supervisione da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, prive di esperienza o delle necessarie conoscenze.

• Gli irrigatori orali si utilizzano con acqua fredda o tiepida, oppure con soluzioni specifiche secondo quanto stabilito nelle istruzioni del produttore.

• Tenere fuori dalla portata dei bambini.
• Utilizzare esclusivamente l'adattatore CA fornito in dotazione. Non utilizzare inoltre altri prodotti con l'adattatore CA. (Far riferimento alla pagina 70.)
  Potrebbe causare ustioni o incendi a causa di un corto circuito.
• Il seguente simbolo indica la necessità di disporre di una specifica unità di alimentazione staccabile per collegare l'apparecchio elettrico alla presa di corrente. Il tipo di unità di alimentazione di riferimento è indicato accanto al simbolo.

Precauzioni di sicurezza

Per ridurre il rischio di lesioni, decesso, scosse elettriche, incendi e danni a oggetti, osservare sempre le precauzioni di sicurezza seguenti.

Spiegazione dei simboli

I simboli seguenti sono utilizzati per classificare e descrivere il livello di rischio, di lesioni e di danni a oggetti causati in caso di mancato rispetto delle indicazioni e di uso improprio.

PERICOLO

Denota un rischio potenziale che può provocare gravi lesioni o decesso.

AVVERTENZA

Denota un rischio potenziale che potrebbe portare a gravi lesioni o al decesso.

ATTENZIONE

Denota un rischio che potrebbe provocare lesioni di minore entità o danni alle cose.

I seguenti simboli sono usati per classificare e descrivere i tipi di istruzioni da osservare.

Questo simbolo è utilizzato per avvisare gli utenti di una determinata procedura operativa da non eseguire.

Questo simbolo è utilizzato per avvisare gli utenti di una determinata procedura operativa da seguire per consentire il funzionamento sicuro dell'unità.

AVVERTENZA

▶ Prevenzione degli incidenti

Tenere fuori dalla portata di bambini e neonati. Non lasciare che ci giochi.

- La mancata osservanza di questa precauzione può causare incidenti o infortuni dovuti all'ingestione accidentale delle parti rimovibili.

▶ Alimentazione elettrica

Non collegare o scollegare l'adattatore o la spina dell'apparecchio da una presa di corrente con le mani bagnate.

- Potrebbe causare scosse elettriche o lesioni.

Non posizionare l'adattatore CA e il supporto di carica sopra o vicino a lavandini o vasche riempiti d'acqua.

Non utilizzare quando l'adattatore CA è danneggiato o quando la spina è allentata nella presa di corrente. Non danneggiare, modificare, piegare con forza, tirare, torcere o ingarbugliare il cavo. Evitare inoltre di pizzicare il cavo o di collocare oggetti pesanti sul cavo.

- Ciò potrebbe causare scosse elettriche o incendi a causa di un corto circuito.

Non utilizzarlo in modo tale da superare la corrente nominale della presa a muro o del cablaggio.

- Il superamento della corrente nominale mediante l'uso di un numero eccessivo di spine di alimentazione su una presa a muro potrebbe causare incendi dovuti al surriscaldamento.

AVVERTENZA

Assicurarsi sempre che l'apparecchio sia collegato a una fonte di alimentazione elettrica corrispondente alla tensione nominale indicata sull'adattatore CA. Inserire a fondo l'adattatore.

- Altrimenti, potrebbe causare incendi o scosse elettriche.

▶ In caso di una anomalia o malfunzionamento Interrompere immediatamente l'utilizzo e rimuovere l'adattatore CA in presenza di anomalia o malfunzionamento.

• Altrimenti, si potrebbero causare incendi, scosse elettriche o infortuni.

• L'unità principale, l'adattatore, il supporto di carica o il cavo sono deformati o insolitamente caldi.
• L'unità principale, l'adattatore, il supporto di carica o il cavo hanno odore di bruciato.
• Durante l'uso o la carica dell'unità principale, dell'adattatore, del supporto di carica o del cavo si avvertono rumori anomali.
• Rivolgersi immediatamente a un centro di assistenza autorizzato per un controllo o una riparazione.

▶ Questo prodotto

Questo prodotto è dotato di una batteria ricaricabile incorporata. Non gettare nel fuoco né applicare calore, ed evitare di caricare, utilizzare o riporre in un ambiente a temperatura elevata.

- Ciò potrebbe causare il sur-riscaldamento, l'incendio o l'esplosione della batteria ricarica-bile incorporata.

Non modificarlo né ripararlo.

• Potrebbe causare incendi, scosse elettriche o lesioni.
  →Per la riparazione (sostituzione della batteria ecc.), contattare un centro di assistenza autorizzato.

Non smontare mai il prodotto fatta eccezione per il caso in cui si procede al suo smaltimento.

- Potrebbe causare incendi, scosse elettriche o lesioni.

▶ Pulizia

Pulire regolarmente la spina di alimentazione e la spina dell'apparecchio per evitare l'accumulo di polvere.

- In caso contrario si potrebbe causare un incendio a causa del danneggiamento dell'isolamento causato dall'umidità.

Scollegare l'adattatore e pulirlo con un panno asciutto.

ATTENZIONE

▶ Prevenzione dei danni a denti e gengive

Le persone che non sono in grado di operare non devono usare questo apparecchio.

Il dispositivo non deve essere usato da persone con alta sensibilità alla cavità orale.

- Potrebbe altrimenti causare lesioni o danni a denti e gengive.

ATTENZIONE

Le persone che possono avere malattie parodontali, denti trattati, o sono interessate da sintomi all'interno della loro bocca devono consultare un dentista prima dell'uso.

Potrebbe causare lesioni o danni a denti e gengive.

▶ Questo prodotto

Non usare mai per uno scopo diverso da quello della pulizia orale.

- Ciò potrebbe causare incidenti o lesioni quando il getto d'acqua è puntato verso gli occhi, il naso, le orecchie, la lingua o la gola.

Non riempire il contenitore con acqua a una temperatura superiore a 40 °C.

- Ciò potrebbe causare ustioni.

Non condividere la cannuccia con la famiglia o altre persone.

- Ciò potrebbe causare infezioni o infiammazioni.

Non posizionare oggetti metallici come monete o fermagli sul supporto di carica.

- Ciò potrebbe causare ustioni dovute a eccessivo calore.

▶ Osservare le seguenti avvertenze

Evitare che oggetti metallici o spazzatura aderiscano alla spina di carica, alla spina di alimentazione o alla spina dell'apparecchio.

- Ciò potrebbe causare scosse elettriche o incendi a causa di un corto circuito.

Non farlo cadere né sottoporlo a urti.

- Così facendo si possono provocare lesioni.

Non avvolgere il cavo attorno all'adattatore o al supporto di carica quando lo si ripone.

- Così facendo si potrebbe rompere il filo all'interno del cavo e si potrebbero causare incendi dovuti a cortocircuiti.

Quando non si effettua la carica, scollegare l'adattatore dalla presa di corrente.

- Altrimenti potrebbe causare scosse elettriche o incendi a causa di dispersioni elettriche dovute al deterioramento dell'isolamento.

Scollegare la spina dell'adattatore o quella dell'apparecchio afferrando la spina stessa, e non il cavo.

- Altrimenti, si potrebbero causare scosse elettriche o incendi dovuti a cortocircuiti.

Dopo l'uso, pulire l'unità principale e l'ugello e lasciarli asciugare. (Vedere pagina 75 e 76.)

- In caso contrario, potrebbe causare danni alla salute a causa della propagazione di muffe e batteri.

Gestione della batteria rimossa durante lo smaltimento

PERICOLO

La batteria ricaricabile va usata esclusivamente con questo apparecchio. Non utilizzare la batteria con altri prodotti. Non caricare la batteria dopo che è stata rimossa dal prodotto.

Non gettarla nel fuoco né scaldarla. Non colpire, smontare, modificare né perforare con un chiodo.

Non lasciare che i poli positivo e negativo della batteria entrino a contatto l'uno con l'altro mediante oggetti metallici. Non trasportare né conservare la batteria insieme a bigiotteria in metallo come collane e spille per capelli.

Non usare e non lasciare la batteria in luoghi in cui è esposta a temperature elevate come ad esempio in punti sotto la luce diretta del sole o vicino ad altre fonti di calore.

Non rimuovere la pellicola esterna.

- Così facendo potrebbe surriscaldarsi, incendiarsi o esplodere.

AVVERTENZA

Una volta rimossa la batteria ricaricabile, non tenerla a portata di mano di bambini e neonati.

- Se ingerita accidentalmente, la batteria può arrecare danni alla persona.

Se ciò avviene, consultare immediatamente un medico.

Se dalla batteria fuoriesce fluido e questo entra in contatto con gli occhi, non strofinarli e sclacquare bene con acqua fresca come acqua corrente.

- Altrimenti si potrebbero causare lesioni agli occhi. Consultare immediatamente un medico.

ATTENZIONE

Se dalla batteria fuoriesce fluido e questo entra in contatto con la pelle o i vestiti, sciacquare con acqua fresca come acqua corrente.

- Altrimenti si potrebbero causare infiammazioni.

Uso previsto

• Quando si inizia a utilizzare l'irrigatore orale, si potrebbe notare un leggero sanguinamento delle gengive, anche se si hanno gengive sane. Questo avviene perché le gengive ricevono per la prima volta la stimolazione dall'irrigatore orale. Il sanguinamento dovrebbe scomparire dopo una o due settimane di utilizzo, Se il sanguinamento persiste per oltre due settimane, potrebbe indicare una condizione anomala delle gengive, come una malattia parodontale. In tal caso interrompere l'uso dell'irrigatore orale e consultare un dentista.
• Non mettere sale, collutorio o altre sostanze chimiche nella vaschetta. Ciò potrebbe causare malfunzionamenti.
• Non asciugare l'unità principale con phon o termoventilatore. Ciò potrebbe causare malfunzionamenti o deformazione delle parti.
• Conservare l'apparecchio in un luogo con bassa umidità dopo l'uso. Lasciare l'apparecchio in un bagno potrebbe causare malfunzionamento.
• Caricare l'apparecchio correttamente secondo queste istruzioni d'uso. (Vedere pagina 70 e 71 "Caricare".)
• Quest'apparecchio contiene la batteria che è sostituibile solo da personale specializzato. Contattare un centro di manutenzione autorizzato per le informazioni sulla riparazione.

Identificazione parti

A B C Monte Retro

① Interruttore di accensione (①)
② Interruttore di livello
③ Indicatore LED del livello di pressione dell'acqua (livelli 1\~5)
④ Indicatore di batteria scarica (blu)
⑤ Indicatore dello stato di carica (rosso)
⑥ Pulsante di rilascio dell'ugello
⑦ Vaschetta (interno)
⑧ Coperchio della vaschetta
⑨ Tubicino di aspirazione
⑩ Filtro
⑪ Pulsante di rilascio del coperchio inferiore
⑫ Coperchio inferiore

B Adattatore CA (RE7-87)

⑬ Adattatore
⑭ Spina di alimentazione
⑮ Cavo

⑯ Spina dell'apparecchio

© Supporto di carica (RC8-4)

⑰ Spina di carica
⑱ Supporto della cannuccia
⑲ Fori per le viti per il montaggio a pa-rete

- Il caricabatterie può essere montato su una parete con due viti per legno.

⑳ Presa del supporto

D Ugello (per uso generico)

E Ugello ortodontico

• L'ugello è un materiale di consumo.
②1 Ugello
⑳ Impugnatura dell'ugello
②3 Anello identificativo
⑳ Apertura di inserimento dell'ugello

Accessorio

F 2 viti

Nota

All'interno dell'unità principale (serbatoio e tubicino di aspirazione) ci può essere umidità lasciata da acqua distillata usata per testare il prodotto.

Caricare

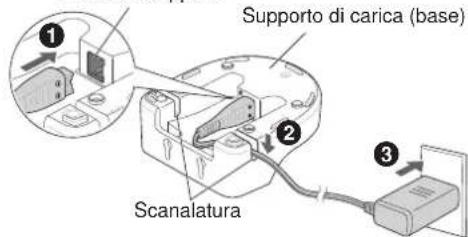

1 Collegare l'adattatore CA.

① Inserire saldamente la spina dell'apparecchio nella presa del supporto.
② Spingere il cavo nella scanalatura sinistra o destra, a seconda di dove sarà posizionato l'apparecchio.

- Posizionare il supporto di carica su una superficie piana e stabile.

③ Inserire l'adattatore in una presa elettrica.

Presa del supporto

▶ Tempo di carica

• Quando l'indicatore di batteria scarica lampeggia (in blu), è necessario caricare l'apparecchio.
• Spegnendo l'interruttore di accensione "①" quando la batteria è quasi scarica, l'indicatore di batteria scarica si spegne dopo 5 secondi.

2 Inserire l'unità principale nella spina di carica con lato anteriore verso l'esterno.

(Lampeggiante

▶Visualizzazione dell'indicatore durante la carica

Carica in corso	Carica completa

(Acceso • Spento ○)

(Lampeggiante

▶ Come controllare se la carica è completa

- Una volta che la carica è completa, se si collega e scollega l'unità principale al supporto di carica, (l'indicatore dello stato di carica) si accende e poi si spegne dopo 5 secondi.

3 Per sicurezza e risparmio energetico, scollegare la spina di alimentazione.

• Caricare la batteria per oltre 1 ora non causa alcun danno all'unità principale.
  ▶ Tempo di funzionamento dopo una carica completa Circa 10 minuti*

(Con il livello di pressione dell'acqua impostato a 5)

* Varia con la temperatura ambiente e le condizioni di utilizzo.
- La carica è completa dopo circa 1 ora. (Il tempo di carica può variare a seconda della carica restante della batteria.)

Note

• Il tempo di carica può variare quando l'apparecchio viene utilizzato per la prima volta o se non è stato utilizzato per oltre 6 mesi. Inoltre, (l'indicatore dello stato di carica) potrebbe non accendersi nei primi minuti di carica, ma si accende nel corso della carica.
• La batteria si deteriora se l'apparecchio non viene utilizzato per oltre 6 mesi, pertanto assicurarsi di eseguire una carica completa almeno una volta ogni 6 mesi.
• La temperatura ambiente consigliata per la carica è compresa tra 10 °C e 35 °C. A temperature estremamente alte o basse, la carica potrebbe richiedere più tempo, oppure ➤ potrebbe lampeggiare rapidamente e la batteria potrebbe non caricarsi correttamente.
• Lasciare in carica la batteria più a lungo del necessario non ne compromette le prestazioni.

Come usare

Riempire il serbatoio con acqua.

① Aprire il tappo del serbatoio dell'acqua.
② Aggiungere acqua mantenendo livellata l'unità principale.
- Non riempire il serbatoio oltre il limite.
③ Chiudere saldamente il tappo del serbatoio dell'acqua.
- Usare sempre acqua di rubi-netto o acqua tiepida.
- Se l'acqua è troppo fredda, usare acqua tiepida a una temperatura di 40 °C o meno.
Se il tappo del serbatoio dell'acqua si stacca
a Allineare la rondella del tappo del serbatoio dell'acqua con l'apertura del serbatoio dell'acqua.
⑥ Premere fino a sentire un "clic".

2 Installare l'ugello.

- Scegliere un ugello adatto al tuo scopo. (Vedere pagina 74.)

Premere con decisione fino a che si sente un "clic".

3 Premere l'interruttore di livello e selezionare il livello di pressione dell'acqua.

- Quando si preme l'interruttore di livello, viene selezionato l'ultimo livello di pressione dell'acqua usato. Successivamente, ad ogni pressione dell'interruttore di livello, il livello di pressione dell'acqua cambia come segue: 1 (debole) → 2 → 3 → 4 → 5 (forte) → 1...

Funzione di memoria del livello della pressione dell'acqua. L'apparecchio memorizza il livello di pressione dell'acqua selezionato per ultimo, e che sarà quindi selezionato alla successiva accensione.
- Quando l'apparecchio non viene utilizzato per un periodo prolungato o quando la batteria è scarica, torna a essere selezionato il livello di pressione dell'acqua 1.

4 Pulire l'interno della bocca con il getto d'acqua.

① Inserire l'ugello nella bocca.
② Chiudere delicatamente la bocca.
③ Accendere l'interruttore di accensione "①".
- È possibile cambiare il livello di pressione dell'acqua premendo l'interruttore di livello, anche durante l'uso dell'apparecchio.
- Se l'unità principale è troppo inclinata, l'acqua non fuoriesce dall'ugello.
▶ Tempo di funzionamento con il serbatoio pieno Circa 60 secondi.

(Con il livello di pressione dell'acqua impostato a 5)

▶ Regolazione dell'orientamento dell'ugello

È possibile regolare la direzione del getto d'acqua ruotando l'Impugnatura dell'ugello.

※ Può essere usato anche in bagno.

Note

• La prima volta che si utilizza l'apparecchio, premere l'interruttore di accensione "①" e controllare il livello di pressione dell'acqua mentre fuoriesce. (Iniziare a utilizzare l'apparecchio da un basso livello di pressione dell'acqua.)
• L'apparecchio potrebbe non funzionare ad una temperatura ambiente di circa 5 °C o inferiore. Al di fuori dell'intervallo di temperature consigliato, l'apparecchio potrebbe non funzionare.
• Non premere la punta dell'ugello con troppa forza contro i denti o le gengive.
• Se si avverte una forte irritazione, spegnere l'interruttore di accensione "①" e usare l'apparecchio con il livello di pressione dell'acqua 1.
• Non accendere l'interruttore di accensione "①" quando il serbatoio è vuoto, a meno che non si intenda rimuovere l'umidità dall'interno dell'unità principale. (Ciò può causare malfunzionamenti.)

Suggerimenti per l'utilizzo

Con il getto d'acqua e l'ugello ortodontico, pulire tutti gli angoli e le aree difficili da raggiungere con lo spazzolino.

Cambia il modo in cui usi il dispositivo e muovilo in base allo scopo e all'area che desideri pulire.

Ugello (per uso generico)

Pulire con il getto d'acqua.

▶ Pulizia interdentale

• Dirigere il getto dell'acqua verso lo spazio tra i denti.
• Dirigere dal lato anteriore e posteriore dei denti.

▶ Pulizia delle tasche parodontali

• Dirigere il getto d'acqua verso lo spazio tra i denti e le gengive.
• Spostare lentamente il getto d'acqua lungo le gengive.
• Pulire la parte anteriore e posteriore dei denti e anche dietro i molari.

▶ Cura delle gengive

- Stimolare le gengive.

Se sei preoccupato per le gengive sensibili, stimola con un'impostazione delicata del getto d'acqua.

Ugello ortodontico

Quando si puliscono denti irregolari e l'apparecchio ortodontico con la testina e il flusso d'acqua

Posizionare leggermente la punta della testina sul dente e muoverla delicatamente.

▶ Per denti irregolari

• Posizionare la punta della testina sull'area difficile da raggiungere per uno spazzolino e che tende a rimanere non pulita.
• Muovi la testina principalmente negli spazi interdentali.

Per l'area con l'apparecchio ortodontico

Ugello

(per uso generico)

- Dirigere il getto dell'acqua intorno alle staffe ortodontiche e ai ponti.

Ugello ortodontico

• Inserire la testina nello spazio tra i denti e l'apparecchio ortodontico.
• Muovere la punta della testina.

Dopo l'uso

Pulire l'apparecchio dopo ogni utilizzo.

1 Per evitare che l'acqua schizzi, spegnere l'interruttore di accensione "①" tenendo in bocca l'ugello.

2 Versare via l'acqua restante e lavare l'ugello con acqua.

① Aprire il coperchio del serbatoio dell'acqua e versare l'acqua rimanente. • Assicurarsi di versare l'acqua residua dopo ogni utilizzo.

② Accendere l'interruttore di accensione "①" per scaricare l'acqua rimanente nell'unità principale. ③ Spegnere l'interruttore di accensione "①" quando non esce più acqua.

④ Rimuovere l'ugello e il coperchio inferiore. Lavali con acqua.

Estrarre l'ugello mentre si preme il pulsante

Pulsante di rilascio dell'ugello

3 Rimuovere il coperchio inferiore e lavare l'unità principale (intera) e l'interno del serbatoio.

▶ Come rimuovere il coperchio inferiore

Pulsante di rilascio del coperchio inferiore

Sollevare esercitando pressione.

Conservalo dopo che si è asciugato.

① Rimuovere l'acqua dall'ugello e dall'unità principale con una salvietta o simili e lasciarli asciugare in un luogo ben ventilato.
② Posizionare verticalmente l'unità principale sul supporto di carica.

- Applicare il coperchio inferiore e posizionare verticalmente l'unità principale sul supporto di carica.

▶ Come applicare il coperchio inferiore

① Inserire le linguette (2 punti) su lato anteriore del coperchio inferiore nell'unità principale.
⑥ Premere i ganci (2 punti) sul lato posteriore.

Note

• Non lavare con acqua a una temperatura superiore a 50 °C.
• Utilizzare un detergente neutro per cucina e sciacquare bene con acqua per assicurarsi che non rimangano residui di detersivo dopo la pulizia.
• Non utilizzare mai diluenti, benzene o alcol. (Ciò può causare malfunzionamenti, oppure spaccature o scolorimento delle parti.)

▶ Se l'anello di identificazione si stacca

Allineare l'ugello con l'anello di identificazione (in qualsiasi direzione) per installarlo.

• Anche se l'anello di identificazione non è montato, ciò non influisce sulle prestazioni dell'ugello.
  ▶ Quando il getto d'acqua è debole

Rimuovere lo sporco dal filtro (la punta del tubo flessibile di aspirazione).

Filtro

Strofinarlo delicatamente con uno spazzolino morbido.

Filtro

▶ In presenza di sporco

Pulire con un panno asciutto.

(Non risciacquare con acqua.)

Supporto di carica

Adattatore CA

Montaggio a parete

Assicurarsi di scegliere una parete o una traversa solida per installare il supporto di carica.

① Stringere due viti di legno (diametro nominale: 2,7 - 3,1 mm) ad intervalli di 29 mm in modo che la testa della vite stia a circa 3,0 mm dalla parete.

② Agganciare alle viti i fori per le viti per il montaggio a parete sul lato posteriore dell'unità di carica, e fissare in posizione.

① Sollevare il supporto di carica.

b Tirarlo in avanti.

Circa Fori per le viti 3.0 mm per il montaggio a parete

Domande frequenti

Domanda Risposta

Batteria

La batteria si scarica dopo un lungo periodo di mancato utilizzo?

La batteria può essere caricata prima di ogni utilizzo?

Se l'apparecchio non viene utilizzato per oltre 6 mesi, caricarlo ogni 6 mesi in quanto la batteria potrebbe deteriorarsi.

Ciò non influisce sulla vita utile della batteria in quanto si tratta di una una batteria agli ioni di litio.

Risoluzione dei problemi

Problema Possibile causa Azione
Durante la carica	L'indicatore dello stato di carica non si accende.	L'apparecchio è stato appena acquistato o non è stato utilizzato per un po'.	Anche se l'indicatore non si accende nei primi minuti di carica, si accende nel corso della carica. Se dopo un po' non si accende, rivolgersi al proprio rivenditore o a un centro di assistenza per la riparazione.
		L'unità principale non è collegata correttamente al supporto di carica.	Verificare che l'unità principale sia in posizione verticale, in modo che il suo lato inferiore sia a contatto con la spina di carica del supporto di carica, e che l'indicatore dello stato di carica sia acceso. (Far riferimento alla pagina 71.)
	L'indicatore dello stato di carica lampeggia rapidamente (due volte al secondo).	La temperatura ambiente è troppo bassa o troppo alta durante la carica.	Caricare entro l'intervallo di temperatura consigliato, che è compreso tra 10 °C e 35 °C.Se l'indicatore lampeggia anche se si effettua la carica entro l'intervallo di temperatura consigliato, rivolgersi al proprio rivenditore o a un centro di assistenza per la riparazione.
	L'apparecchio funziona solo per pochi minuti, anche dopo una carica completa.	L'unità principale non è collegata correttamente al supporto di carica.	Verificare che l'unità principale sia in posizione verticale, in modo che il suo lato inferiore sia a contatto con la spina di carica del supporto di carica, e che l'indicatore dello stato di carica sia acceso. (Far riferimento alla pagina 71.)
	L'indicatore di batteria scarica non lampeggia, ma l'apparecchio smette di funzionare.	La batteria ha raggiunto la fine della sua vita utile (ca. 3 anni).	Sostituirla con una nuova.(Far riferimento alla pagina 80.)Rivolgersi al proprio rivenditore o a un centro di assistenza.
Durante l'uso	L'apparecchio non funziona.	La batteria ha raggiunto la fine della sua vita utile (ca. 3 anni).	Rimuovere la batteria ricaricabile incorporata. (Far riferimento alla pagina 80.) Rivolgersi al proprio rivenditore o a un centro di assistenza.
		L'apparecchio viene usato a una temperatura di circa 5 °C o inferiore.	Non utilizzare l'apparecchio a una temperatura di circa 5 °C o inferiore.
	Il getto d'acqua è debole.	L'ugello è ostruito. L'uscita dell'ugello è schiacciata.	Sostituire l'ugello con uno nuovo.
		Il filtro è ostruito.	Rimuovere lo sporco dal filtro. (Far riferimento alla pagina 76.)
	L'acqua non fuoriesce.	L'unità principale è troppo inclinata.	Usare l'apparecchio con l'unità principale in posizione verticale. (Far riferimento alla pagina 73.)
		L'aspirazione dell'acqua può richiedere un po' di tempo.	Versare acqua nell'apertura di montaggio dell'ugello (a), montare l'ugello e accendere l'interruttore di alimentazione.
	L'acqua fuoriesce dal coperchio inferiore.	Sulla parte in gomma del coperchio inferiore si è accumulato sporco.	Rimuovere lo sporco. (Far riferimento alla pagina 76.)
	La cannuccia è difficile da montare.		Versare acqua dall'apertura di montaggio della cannuccia.

Se non è possibile risolvere i problemi precedenti tramite le azioni indicate, contattare il negozio in cui si è acquistata l'unità o un centro di servizi autorizzato da Panasonic per la riparazione.

Durata della batteria

Circa 3 anni. La batteria può raggiungere la fine della sua vita utile se la frequenza di utilizzo si riduce drasticamente, anche dopo una carica completa. (La vita utile della batteria può variare a seconda delle condizioni di utilizzo e di conservazione.)

Rimozione della batteria ricaricabile incorporata

Rimuovere la batteria ricaricabile incorporata prima di smaltire l'apparecchio.

La batteria deve essere smaltita in modo sicuro. Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente.

Fare riferimento a questa figura solo per smaltire l'apparecchio, e non per ripararlo. Se si smonta l'apparecchio per proprio conto, non sarà più impermeabile, potrebbe causare malfunzionamento.

• Rimuovere l'apparecchio dal supporto di ricarica e dall'adattatore, premere l'interruttore di accensione per accendere l'apparecchio e mantenerlo acceso finché la batteria non è completamente scarica.
• Rimuovere il coperchio inferiore.
• Eseguire i passaggi da ① a ⑤ per smontare l'unità principale e rimuovere la batteria con un cacciavite.
• Isolare i terminali e applicandovi nastro isolante. (Per prevenire il cortocircuito dei terminali).

Per la salvaguardia dell'ambiente e il riciclo dei materiali

Questo apparecchio contiene una batteria agli ioni di litio.

Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente nel proprio Paese di residenza.

Caratteristiche tecniche

Alimentazione	Vedere l'etichetta del prodotto(Conversione tensione automatica)
Tempo di carica Circa. 1 ora.
Durata difunzionamento	LIVELLO 5:Circa. 10 minuti*(a 20 °C se riempito completamente)
Volume serbatoio	Circa. 200 mL (Per ca. 60 secondidi funzionamento quando il livello dipressione dell'acqua è impostato su 5)
Dimensioni	Unità principale: 210 (H) x 75 (L) x85 (P) mm (Senza ugello)Supporto di carica: 40 (H) x 90 (L) x100 (P) mm
Peso	Unità principale: Circa. 275 g (ugellocompreso)Supporto di carica: Circa 115 g
Rumore acusticonell'aria	71 (dB (A) re 1 pW)

Il prodotto è progettato solo per uso domestico.

Potete trovare maggiori informazioni sull'efficienza energetica del prodotto sul nostro sito web, www.panasonic.com, inserendo il numero di modello nella maschera di ricerca.

Sostituzione ugello (venduto separatamente)

▶ Ugello (per uso generico)
- Se la punta dell'ugello si deforma, sostituire l'ugello con uno nuovo.
- L'ugello dovrebbe essere sostituito ogni 6 mesi circa per motivi di igiene, anche se non è deformato.

▶ Ugello ortodontico
- Sostituire l'ugello ortodontico ogni 3 mesi ca. Se le setole dello spazzolino sono piegate, sostituirle anche entro 3 mesi.

Ugello con setole piegate

Codice Ugello di ricambio per EW1513
WEW0983	Ugello (per uso generico)
WEW0984	Ugello ortodontico

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Panasonic
