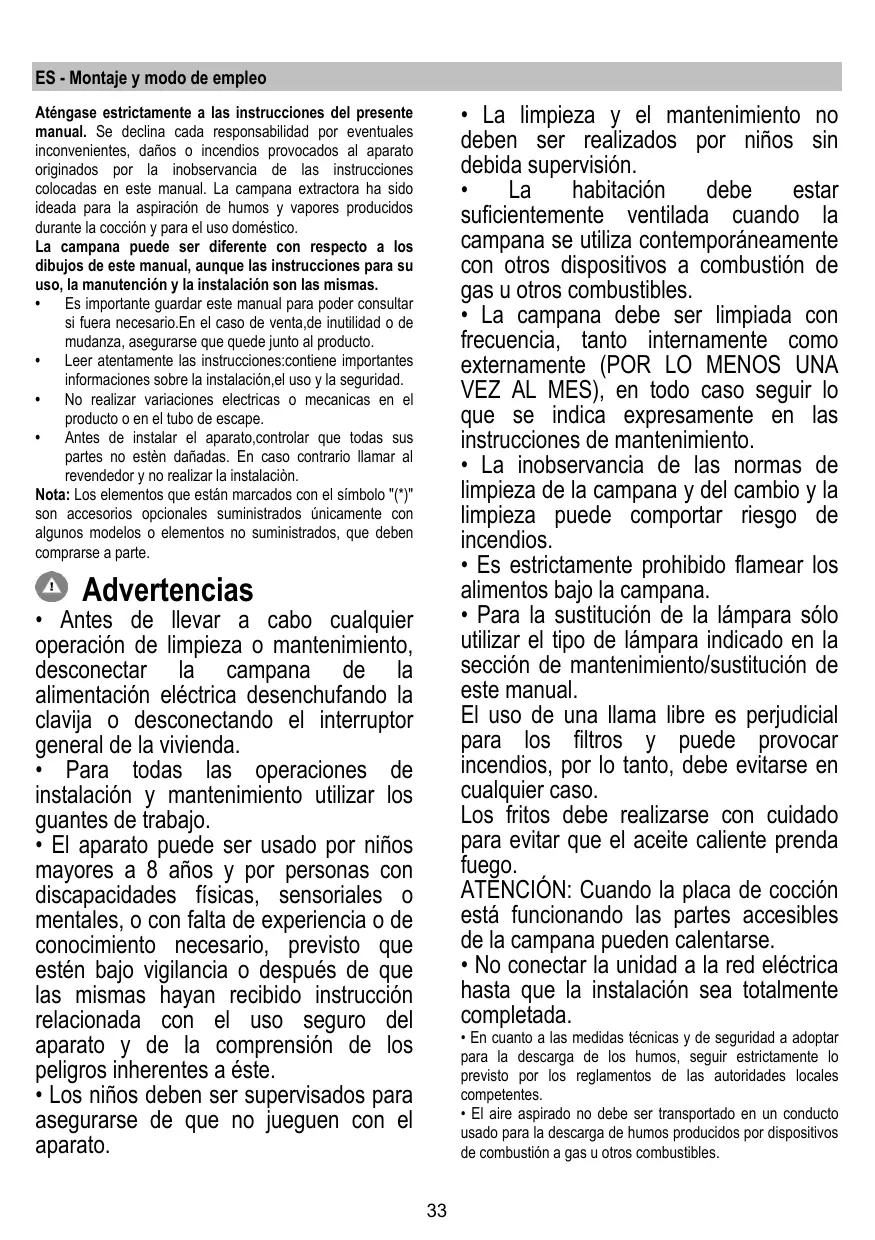

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declna cada responsablidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiraciôn de humos y vapores producidos durante la cocciôn y para el uso doméstico.

La campana puede ser diferente con respecto a los

dibujos de este manual, aunque las instrucciones para su

uso, la manutencién y la instalaciôn son las mismas. Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutlidad o de mudanza, asegurarse que quede junto al producto.

+ Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalaciôn,el uso y la seguridad.

+ No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.

+ Antes de instalar el aparalocontrolar que todas sus partes no estèn dañadas. En caso contrario lamar al revendedor y no realizar la instalaciôn.

Nota: Los elementos que estän marcados con el smbolo "(*)"

son accesorios opcionales suministrados ünicamente con

algunos modelos o elementos no suministrados, que deben comprarse a parte.

+ Antes de llevar a cabo cualquier operaciôn de limpieza o mantenimiento, desconectar la campana de la alimentaciôn eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

* Para todas las operaciones de instalaciôn y mantenimiento utilizar los guantes de trabajo.

* El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades fisicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucciôn relacionada con el uso seguro del aparato y de la comprensién de los peligros inherentes a éste.

+ Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

+ La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervision.

* La habitaciôn debe estar suficientemente ventilada cuando la campana se utiliza contemporäneamente con otros dispositivos a combustiôn de gas u otros combustibles.

* La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

+ La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

+ Es estrictamente prohibido flamear los alimentos bajo la campana.

+ Para la sustituciôn de la lémpara sélo utilizar el tipo de lämpara indicado en la secciôn de mantenimiento/sustituciôn de este manual.

El uso de una llama libre es perjudicial para los fitros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.

Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego. .

ATENCION: Cuando la placa de coccion està funcionando las partes accesibles de la campana pueden calentarse.

+ No conectar la unidad a la red eléctrica hasta que la instalaciôn sea totalmente

+ En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

+ El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustiôn a gas u otros combustibles.

+ No utlizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.

+ No utlizar nunca la campana sin la rejila montada correctamentel

+ La campana NUNCA debe utlizarse como una superficie de apoyo a menos que asi se indique especificamente.

+ Utlizar sôlo los tomillos para fijaciôn suministrados con el producto para su instalaciôn, o, si no se suministran, comprar el tipo correcto de tomillos. Utlizar la longitud correcta para los tornillos que se identifican en la Guia de instalaciôn.

+ En caso de duda, consulter el centro de asistencia autorizado o un similar personal calificado.

+ Si no se instalan los tornillos y elementos de fjaciôn de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos No utlizar con un programador, temporizador, mando à distancia separado o cualquier otro dispositivo que se active automäticamente.

Este aparato leva el marcado CE en confomidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrônicos (RAEE) La correcta eliminaciôn de este producto evita consecuencias negativas para el medioambiente y la salud.

El simbolo mm en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrénicos: Deséchelo con arreglo a las normas medioambientales para eliminaciôn de residuos.

Para obtener informacién més detallada sobre el tratamiento, recuperaciôn y recicaje de este producto, pôngase en contacto con su Municipalidad, con el servicio de eliminaciôn de residuos urbanos o la tienda donde adquirié el producto.

Aparato diseñado, probado y fabricado de acuerdo con: + Seguridad: ENIEC 60335-1; ENIEC 60335-2-31, ENIEC 62233.

+ Prestaciôn: ENIEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; ENIEC 60704-1; ENIEC 60704-2-13, EN/IEC 60704-3; ISO 3741; EN 50564: IEC 62301

+ EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; ENIEC 61000-3-3. Sugerencias para un uso corecto con el fin de reducir el impacto ambiental Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad Solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el fitro o firos de carbôn cuando sea necesario para mantener un buen rendimiento en la reducciôn de los olores. Limpie el filtro o fitros de grasa cuando sea necesario para mantener un buen rendimiento del flro de grasa. Utlice el diämetro méximo del sistema de conductos

indicado en este manual, para oplimizar el rendimiento y minimizar el ruido.

La campana extractora ha sido ideada para la aspiraciôn de humos y vapores producidos durante la cocciôn y para el uso doméstico.

La campana està diseñada para ser utlizada tanto en la forma de extraccièn al exterior como por la forma de recireulante o fitrado de interior.

Versiôn aspirante El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeciôn que se encuentra arriba de la campana.

El diametro del tubo de escape debe ser igual al diametro del aro de sujeciôn

Si la campana esté provista de fitro de carbôn, hay que

Conectar la campana en los tubos y en los orificios de escape

de pared con diâmetro equivalente a la salida del aire (brida

El uso de tubos u oicios de escape de pared con diämetro

inferior, determinarä una reducciôn de los rendimientos de la

aspiraciôn y un drstico aumento del ruido.

Se deslinda responsabilidad

1 Utlice un conducto cuya longiud sea la minima indispensable.

1 Utiice un conducto con el menor nümero posible de curvas (ängulo méximo de la curva: 90°).

1 Evite los cambios drésticos en la secciôn del conducto

Lo Versiôn filtrante

El aire aspirado vendrä desgrasado y desodorizado antes de ser almentado de nuevo en la habitaciôn:

Para utlizar la campana en esta versiôn es necesario instalar un sistema de flraciôn adicional a base de carbôn activado.

La distancia minima entre la superficie de cocciôn y la parte més baja de la campana no debe ser inferior a 45cm en el caso de cocinas electicas y de 65cm en el caso de cocinas a gas 0 mixtes.

Si las instrucciones para la instalaciôn del dispositivo para cocinar con gas especiican una distancia mayor, hay que tenerlo en consideraciôn

A Conexiôn eléctrica La tensiôn de red debe corresponder con la tensiôn indicada en la etiqueta colocada en el interior de la campana.Si es

suministrada con un enchufe, conectar la campana a un enchufe confome a las normas en vigor y colocario en una zona accesible, aun después de la inslalacién. Si no es suministrada con enchufe (conexiôn directa a la red) o clavja y no es posible siluarla en un lugar accesible, aun después de la instalaciôn, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexiôn completa a la red en el caso de la categoria de alta tensiôn I, conforme con las reglas de instalaciôn.

Antes de reconectar el circuilo de la campana a la red y de veriicar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana està provista de un cable de alimentaciô especial, si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

Antes de comenzar con la instalaciôn:

+ Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalacion escogida

+ Quitar elflos fitro/s al carbén activo (*) si es provisto (ver el pérrafo relativo).

Este/tos valvan montado/s nuevamente si se desea uïilizar la campana en versiôn filtrante.

+ Verificar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados { como por ejemplo bolsas con tomillos (*), garantias (*) etc,), eventualmente quitarlos y conservarios.

La campana trae accesorios de fjaciôn adecuados para la mayor pare de paredes. De cualquier modo, conviene consultar a un técnico calficado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo sufcientemente fuerte para sostener el peso de la campana

En el caso de presencia de paneles ylo paredes ylo armarios laterales, verificar que el espacio sea suficiente para montar la campana y que sea facil el acceso al panel de los mandos. Sélo para algunos modelos

Cémo accesorio opcional puede ser adquirida una chimenea estética, veriique con el revendedor autorizado si el modelo que usted posee prevé esta posibilidad.

Se aconseja instalar la campana después de haber adquirido la chimenea para veriicar con seguridad la instalacin més idônea.

T1. ONIOFF Luces T2. Decremento velocidad

Presionando el botén "T2" se obiene el decremento de la velocidad, desde la velocidad 4 (intensiva) hasta la velocidad 1

Presionando el botôn "T2" durante el funcionamiento a velocidad 1, la campana pasa al estado OFF. Incremento velocidad

Presionando el pulsador T3 la campana pasa del estado OFF a la velocidad 1

Presionando el pulsador (campana en estado ON) se incrementa la velocidad del motor desde la velocidad 1 hasta la velocidad 4 (intensiva).

Para cada velocidad se enciende el comespondiente led. Velocidad 1 - led 1

Velocidad 4 intensiva) - led 4 (Iuz intermitente)

La velocidad intensiva es temporizada. La temporizaciôn esténdar es de 5° y, cuando termina, la campana se posiciona a la velocidad 2.

Para desactivar la funciôn antes de que termine el tiempo presionar la tecla T2, la campana se posicionaré ala velocidad 3.

Temporizaciôn velocidad

La temporizaciôn de las velocidadades se habilita presionando el botén T4, cuando termina la temporizaciôn la campana se apaga.

La temporizaciôn estä sudividida como indicado a continuaciôn:

Velocidad 1 - 20 minutos (led 1 intermitente)

Velocidad 2 - 15 minutos (led 2 intermitente)

Velocidad 3 - 10 minutos (led 3 intermitente)

Velocidad 4 (intensiva) - 5 minutos (led 4 intermitente)

Durante el funcionamiento temporizado presionando el botôn T2 la campana termina la modalidad temporizada y decrementa la velocidad

Presionando el botôn T3 la campana termina la modalidad e incrementa la velocidad.

Presionando el botôn T4 la campana termina la modalidad manteniendo la velocidad configurada.

Señalfiltro antigrasa Después de 40 horas de funcionamiento el led 1 se enciende de modo intermitente.

Cuando aparece esta señal el filtro antigrasa instalado se debe lavar.

Para efectuar el reset de la sefal mantener presionado el

botôn T4 durante 5”. La campana emiterä un "BEEP" y la luz intermitente del led 1 se apaga.

Señal filtro de carbones

Después de 160 horas de funcionamiento el led 2 se enciende de modo intermitente.

Cuando aparece esta señal el filtro de carbones instalado debe ser sustituido.

Para efectuar el reset de la señal mantener presionado el botôn T4 per 5”.

La campana emiterä un "BEEP" y la luz intermitente del led 2 se apaga.

En el caso de señal contemporänea de los dos filros, la luces intermitentes de los leds 1 y 2 se encienden altemativamente. El reset se realza efectuando durante 2 veces el procedimiento arriba descrito.

La prmera vez se efectia el reset de la señal del filro de carbones, la segunda vez se efectüa el reset de la señal del fitro antigrasa.

En la modalidad esténdar la señal filro de carbones no estä activada.

En el caso en que venga utlizada la campana en versiôn fitrante es necesario hablitar la señalfitro de carbones.

Activaciôn señal filtro de carbones: Posicionar la campana en OFF y mantener presionado el botôn T4 durante 5°.

No apenas se pulsa la tecla se iluminarén los Leds que corresponden a las indicaciones de los filros actualmente activos.

La campana emiterà un "BEEP" y la luz del led 2 permanece intermitente durante 2".

Los leds 1 y 2 permanecerän encendidos durante aprox. 2° antes de que la campana vuelva al estado OFF. Desactivaciôn señal fltro de carbones:

Posicionar la campana en OFF y mantener presionado el botôn T4 durante 5°

No apenas se pulsa la tecla se iluminarén los Leds que corresponden a las indicaciones de los filros actualmente activos.

La campana emiterä un "BEEP" y el led 2 se apagarè.

El led 1 permanecerä encendido durante aprox. 2° antes de que la campana vuelva al estado OFF.

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente liquido neutro. jNO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utlice productos que contengan abrasivos. {NO UTILICE ALCOHOL! NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Panel - Fig. 8-9_22-23

Mantenciôn del panel Como desmontarlo :

- Hacer deslizar el panel hacia arriba (por un tracto de aprox. 2cm)

- Empujar el panel hacia Ud.

El panel se limpia con la misma frecuencia que el filtro de grasa, usar un paño humedo con detersivo liquido neutro. Evitar el uso de productos abrasivos.NO UTILIZAR ALCOHOL!

avanzar en sentido contrario al desmontaje. AtenciônlVerificar siempre que el panel fue fjado en su lugar.

Retiene las particulas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicaciôn de saturaciôn de los filtros - si estä previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavaillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metälico puede desteñrse pero sus caracterislicas de filrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la mania de desenganche de muelle

Filtro al carbôn activo (solamente para la versiôn filtrante) - Fig. 20

El fltro de carbôn activado se satura después de un tiempo de uso, dependiendo del tipo de cocciôn de alimentos y la regularidad con que se limpia el fitro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (0 cuando el sistema de indicaciôn de saturaciôn de los fltros - si est previsto en el modelo que se posee - indica esta necesidad).

NO puede lavarse o reciclarse.

Filtro de carbôn circular

Aplicar uno por lado para cubrir ambas rejilas de protecciôn del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihoraro.

Sustituciôn de la lâmpara

La campana viene provista de un sistema de iluminaciôn basado en la tecnologia LED.

Los LEDS garantizan una éptima iluminaciôn, una duraciôn hasta 10 veces mayor de las lmparas tradicionales y permiten aborra el 90% de energia eléctrica. .

Para reemplazar las lémparas, contactar el centro de servicio

autorizado para los repuestos.
