PRF0032793C - õhupuhasti ELICA - Tasuta kasutusjuhend

Toote tüüp	Imi- / filtreeriv õhupuhasti (siseõhu ringlus või väljatõmme)
Bränd	ELICA
Mudel	PRF0032793C
Kasutus	Ainult koduseks kasutamiseks
Konfiguratsioon	Imiv (väljatõmme) või filtreeriv (siseõhu ringlus) vastavalt ühendusele ja söefiltri olemasolule
Minimaalne ohutuskaugus (pliidiplaadist)	45 cm elektripliidile, 65 cm gaasi- või kombipliidile
Toide	Vaata andmesilti (pinge ja sagedus); kui pistikupesa pole ligipääsetav, nõutakse standardkaitselülitit
Kiiruste arv	4 (kiirused 1–3 + intensiivne kiirus 4)
Juhtnupud	Nupud T1 (valgus), T2 (kiirus - / seiskamine), T3 (kiirus +), T4 (ajastus)
Valgustus	Integreeritud LED; eluiga kuni 10 korda pikem kui tavalistel pirnidel, energiasääst 90%
Rasvafilter	Pestav käsitsi või nõudepesumasinas (lühike tsükkel, madal temperatuur); küllastumise signaal pärast 40 tundi töötamist
Aktiivsöefilter (ainult filtreeriva versiooni puhul)	Vahetus iga 4 kuu tagant või küllastumise signaal pärast 160 tundi; mittepestav ega regenereeritav
Ajastus	Saadaval igal kiirusel: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3), 5 min (intensiivne kiirus); automaatne seiskumine ajastuse lõppedes
Küllastumise indikaator	Indikaator 1 vilgub rasvafiltri jaoks (40h); indikaator 2 vilgub söefiltri jaoks (160h) – lähtestatav T4 pika vajutusega
Ohutus	Enne hooldust lahutada vooluvõrgust; mitte kasutada ilma restita; mitte flambeerida õhupuhasti all; automaatne seiskumine ajastuse lõppedes
Paneeli hooldus	Eemaldatav: lükake üles ja tõmmake; puhastamine niiske lapiga ja neutraalse pesuvahendiga (mitte alkohol ega abrasiivsed vahendid)
Paigaldus	Kvalifitseeritud personali poolt; kruvid kaasas; järgige kohalikke norme; väljatõmbetoru läbimõõt peab vastama ühendusäärikule
Remonditavus / varuosad	LED-lampide ja muude osade vahetuseks võtke ühendust volitatud teeninduskeskusega
Standardid	Vastab direktiividele EN/IEC 60335-1, 60335-2-31, 61591, 60704, 55014 jne; WEEE direktiiv 2012/19/EÜ

Korduma kippuvad küsimused - PRF0032793C ELICA

Kuidas paigaldada õhupuhasti imivana versioonina?

Imiva versiooni jaoks ühendage õhupuhasti väljatõmbekanaliga (pole kaasas), mille läbimõõt on sama, mis ühendusäärikul. Eemaldage söefilter, kui see on olemas. Kasutage võimalikult lühikest toru ja võimalikult väheste põlvedega (maksimaalne nurk 90°). Järgige kohalikke eeskirju.

Mis on minimaalne vahemaa õhupuhasti ja pliidiplaadi vahel?

Minimaalne vahemaa on 45 cm elektripliidil ja 65 cm gaasi- või kombipliidil. Kui pliidiplaadi juhendis on ette nähtud suurem vahemaa, siis kehtib see.

Kuidas puhastada rasvafiltrit?

Puhastage rasvafiltrit kord kuus (või kui indikaator 1 vilgub pärast 40 tundi). Peske seda käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Nõudepesumasin võib filtrit pleegitada, kuid see ei mõjuta selle tõhusust.

Millal tuleb söefiltrit vahetada?

Söefilter tuleb välja vahetada umbes iga 4 kuu tagant või kui indikaator 2 vilgub (pärast 160 tundi töötamist filtreerivas versioonis). Seda ei saa pesta ega regenereerida.

Mida tähendab indikaatori 1 vilkumine?

Indikaatori 1 vilkumine näitab, et rasvafilter on töötanud 40 tundi ja vajab puhastamist. Signaali lähtestamiseks hoidke nuppu T4 all 5 sekundit, kuni kostub piiks ja indikaator kustub.

Kuidas lähtestada filtrite küllastumise signaali?

Rasvafiltri (indikaator 1) või söefiltri (indikaator 2) signaali lähtestamiseks lülitage õhupuhasti välja (OFF), seejärel hoidke nuppu T4 all 5 sekundit. Piiks kinnitab vastava filtri lähtestamist. Kui mõlemad indikaatorid vilguvad, korrake toimingut.

Kuidas kasutada ajastusfunktsiooni?

Ajastuse aktiveerimiseks vajutage nuppu T4. Kestus sõltub praegusest kiirusest: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3), 5 min (intensiivne kiirus). Kiiruse indikaator vilgub. Ajastuse lõppedes lülitub õhupuhasti automaatselt välja. Ajastuse saate tühistada, vajutades T2 (vähendamine) või T3 (suurendamine).

Kas ma saan kasutada õhupuhastit ilma lampideta?

Ei, ärge kunagi kasutage õhupuhastit ilma korralikult paigaldatud lampideta, sest see kujutab endast elektrilöögi ohtu. Lambid peavad olema paigas ja töötavad. LED-lampide vahetamiseks võtke ühendust volitatud hoolduskeskusega.

Mida teha valgustuse rikke korral?

Õhupuhasti on varustatud LED-lampidega, mida kasutaja ei saa ise vahetada. Rikke korral võtke ühendust volitatud teeninduskeskusega, et saada varuosad ja lasta valgustus professionaalil välja vahetada.

Kuidas lülituda imivast versioonist filtreerivale versioonile?

Õhupuhasti kasutamiseks filtreerivana (siseõhu ringlus) peate paigaldama aktiivsöefiltri (valikuline, pole kaasas). Eemaldage söefilter, kui see on imivas versioonis olemas, ja paigaldage uus filter. Aktiveerige ka söefiltri küllastumise signaal, hoides nuppu T4 all 5 sekundit OFF-režiimis (vt juhendit).

KASUTUSJUHEND PRF0032793C ELICA

ET Paigaldus- ja kasutusjuhend

T4 Xpovobiaakotroevn toxtnta

H xpvovbiaokotnóevn taxutnta evepytoieitai πiεovtac to πλnktpo T4, evw μeτa to τλος tou στανṭap xpvou o atoppopqnhtpac αβηvει.

H xpvovbiakotmioevn tauxnta diapkei wc eig:

Taxutna 1-20 5πi (led 1 aαβoβnνεi)

Taxutra 2-15aetta (led 2 aovaooaevei)

Taxutnta 3-10 λ πτα (led 3 avaqoognvei)

Taxutna 4 (Evatikn) - 5 eTTa (led 4 avoaooheVEI)

Kata tvn biapkeia tsxpvodiaikotioeyns tauyntas tieovtAs to nIahtpo T2 o atoppoqntpac byaive aTo tvn trapouasa kataotaan kai Tepvae OE iuwevn tauynta atoppopqnans.

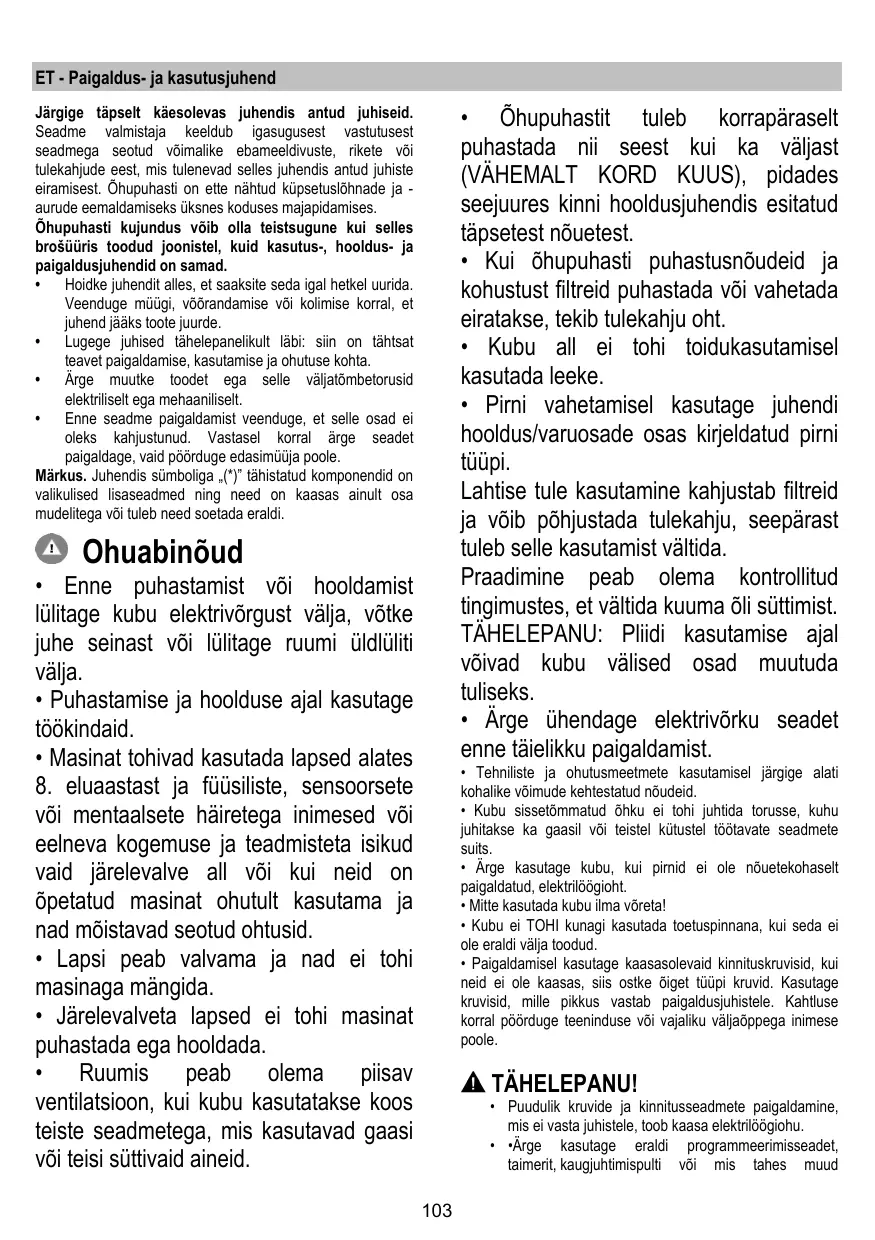

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selle juhendi antud juhiste eiramusest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, üleandmise või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt. Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (^*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.
• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvisid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käsitleda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektronikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkondlike mõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud toitu valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset õhuvoolu, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema suurem kui ühendusääriku oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Filtersüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtrimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefiltrid, kui seade on nendega varustatud (vt ka vastavat punkti). Need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada

filtreerival režiimil.

• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) seadme juurde kuuluvaid esemeid (nt kruvidega ümbriseid, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema piisavalt tugev, et õhupuhasti raskust kanda.

Soovitame paigaldada õhupuhasti alles pärast lõõristamist, et teha ohutult kindlaks, milline paigaldusviis on kõige sobivam.

Joonis 5-14-15-16-17

Töötamine

T1. ON/OFF-märgutuled (sisse-/väljalülitamine)

T2. Kiiruse vähendamine

Vajutades nuppu T2, saab vähendada kiirust skaalal 4-lt (suur kiirus) 1-le.

Kui vajutate nuppu T2 sel ajal, kui seade töötab kiirusel 1, lülitub õhupuhasti välja.

T3. Kiiruse suurendamine

Vajutades nuppu T3, käivitub õhupuhasti ja lülitub kiirusele 1.

Kui vajutate seda nuppu (ja seejuures õhupuhasti on sisse lülitatud), tõuseb mootori kiirus skaalal 1-lt 4-le (suur kiirus).

Vastavalt kiirusele süttib üks LED-märgutuledest:

Kiirus 1 - LED1

Kiirus 2 - LED2

Kiirus 3 - LED 3

Kiirus 4 (suur kiirus) - LED 4 (vilgub)

Suur kiirus töötab aegseadistusel. Standardseadistus on 5 min, selle möödumisel lülitub õhupuhasti kiirusele 2.

Kui soovite lõpetada selle funktsiooni enne ettenähtud aja möödumist, vajutage nuppu T2; õhupuhasti lülitub kiirusele 3.

T4. Kiiruse aegseadistus

Kiiruse aegseadistamiseks vajutage nuppu T4; seadistatud perioodi möödudes lülitub õhupuhasti välja.

Aegseadistuse viisid on järgmised:

Kiirus 1 - 20 minutit (LED-märgutuli 1 vilgub)

Kiirus 2 - 15 minutit (LED-märgutuli 2 vilgub)

Kiirus 3 - 10 minutit (LED-märgutuli 3 vilgub)

Kiirus 4 (suur kiirus) - 5 minutit (LED-märgutuli 4 vilgub)

Kui vajutate aegseadistusega tsükli kestel nuppu T2, väljub õhupuhasti aegseadistusest ja vähendab kiirust.

Kui vajutate nuppu T3, väljub õhupuhasti aegseadistusest ja suurendab kiirust.

Kui vajutate nuppu T4, väljub õhupuhasti aegseadistusest, säilitades seadistatud kiiruse.

Rasvafiltri märgusüsteem

Pärast 40 töötundi hakkab vilkuma LED-märgutuli 1.

Sellise märguande ilmumisel vajab paigaldatud rasvafilter pesemist.

Märguande taaskäivitamiseks vajutage 5 sekundiks alla nuppu T4.

Õhupuhastist kostab piiks, LED-märgutuli 1 lõpetab vilkumise.

Aktiivsöefiltri märgusüsteem

Pärast 160 töötundi hakkab vilkuma LED-märgutuli 2.

Selle märguande ilmumisel tuleb söefilter vahetada.

Märguande taaskäivitamiseks vajutage 5 sekundiks alla nuppu T4.

Kui samaaegselt annavad märku mõlemad filtrid, vilguvad vaheldumisi LED-märgutuled 1 ja 2.

Taaskäivitamiseks sooritage ülalkirjeldatud protseduuri kaks korda.

Esimesel korral taaskäivitub aktiivsöefiltri märgusüsteem, teisel korral rasvafiltri oma.

Standardseadistuse korral ei ole aktiivsöefiltri märgusüsteem aktiivne.

Kui kasutate õhupuhastit filtrerivana, peate aktiveerima söefiltri märgusüsteemi.

Söefiltri märgusüsteemi aktiveerimine:

Lülitage õhupuhasti välja (s.t vajutage OFF) ja vajutage 5 sekundiks alla nuppu T4.

Kohe pärast selle nupu vajutamist süttivad hetkel aktiivsetele filtritele vastavad LED-märgutuled.

Õhupuhastist kostab piiks, LED-märgutuli 2 vilgub 2 sekundit. LED-märgutuled 1 ja 2 jäävad põlema umbes 2 sekundiks, siis lülitub õhupuhasti välja.

Söefiltri märgusüsteemi väljalülitamine:

Lülitage õhupuhasti välja (OFF) ja vajutage 5 sek nuppu T4. Kohe pärast nupule vajutamist süttivad hetkel aktiivsetele filtritele vastavad LED-märgutuled.

Õhupuhastist kostab piiks, LED-märgutuli 2 kustub.

LED-märgutuli 1 põleb veel umbes 2 sek, siis lülitub õhupuhasti välja.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖRVA VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Paneel

Joonis 8-9 22-23

Paneeli hooldamine

Mahavõtmine

- libistage paneel ülespoole (umbes 2 cm);

Paneeli puhastage sama tihti kui ka rasvafiltrit, kasutades neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE ALKOHOLI!

Kokkupanek

Toimige vastupidises järjekorras kui mahavõtmisel.

Tähelepanu! Kontrollige alati, kas paneel on korralikult kinni ja oma kohal.

Rasvafilter

Joonis 10-21

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 20

Söefilter küllastub kas lühema või pikema kasutamise järel: olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem (olemasolu korral) näitab, et seda tuleb teha).

Seda EI TOHI pesta ega taasaktiveerida.

Ummargune õhufilter

Asetage üks filter kummalegi küljele nii, et need kataksid mootori tooratta mõlemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Joonis 24

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Lampide vahetamiseks pöörduge volitatud varuosade keskuse poole.
