PRF0032793C - Nape ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa (notranje kroženje ali zunanji odvod)
Znamka	ELICA
Model	PRF0032793C
Namembnost	Samo za gospodinjstvo
Konfiguracija	Odvodna (zunanji odvod) ali filtrirna (notranje kroženje) glede na priključek in prisotnost oglenega filtra
Najmanjša varnostna razdalja (kuhalna plošča)	45 cm za električni štedilnik, 65 cm za plinski ali mešani
Električno napajanje	Glej identifikacijsko ploščico (napetost in frekvenca); potreben je standardiziran odklopnik, če ni dostopne vtičnice
Število hitrosti	4 (hitrosti 1-3 + intenzivna hitrost 4)
Upravljanje	Tipke T1 (svetloba), T2 (hitrost - / izklop), T3 (hitrost +), T4 (časovnik)
Razsvetljava	Vgrajena LED; življenjska doba do 10-krat daljša od klasičnih žarnic, 90 % prihranek energije
Filter za maščobe	Praten ročno ali v pomivalnem stroju (kratek cikel, nizka temperatura); signal nasičenosti po 40 urah delovanja
Aktivni ogleni filter (samo filtrirna različica)	Zamenjava vsake 4 mesece ali signal nasičenosti po 160 urah; ni pralen ali regenerativen
Časovnik	Na voljo za vsako hitrost: 20 min (hitr.1), 15 min (hitr.2), 10 min (hitr.3), 5 min (intenzivna); samodejni izklop po koncu časovnika
Indikacija nasičenosti	Kontrolna lučka 1 utripa za filter maščob (40h); kontrolna lučka 2 utripa za ogleni filter (160h) – ponastavitev z dolgim pritiskom na T4
Varnost	Pred vzdrževanjem izključite iz električnega omrežja; ne uporabljajte brez rešetke; ne cvrite pod napo; samodejni izklop po koncu časovnika
Vzdrževanje plošče	Snemljiva: potisnite navzgor in potegnite; čiščenje z vlažno krpo in nevtralnim detergentom (brez alkohola ali abrazivov)
Namestitev	Naj opravi usposobljeno osebje; priloženi vijaki; upoštevajte lokalne predpise; premer odvodne cevi enak priključni prirobnici
Popravljivost / Nadomestni deli	Kontaktirajte pooblaščen servisni center za zamenjavo LED svetilk in drugih delov
Standardi	Skladno z direktivami EN/IEC 60335-1, 60335-2-31, 61591, 60704, 55014 itd.; direktiva WEEE 2012/19/EC

Pogosto zastavljena vprašanja - PRF0032793C ELICA

Kako namestiti napo v odvodni različici?

Za odvodno različico priključite napo na zunanji odvodni kanal (ni priložen) s premerom, enakim priključni prirobnici. Odstranite ogleni filter, če je prisoten. Uporabite čim krajšo cev s čim manj koleni (največ 90°). Upoštevajte lokalne predpise.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 45 cm za električni štedilnik in 65 cm za plinski ali mešani štedilnik. Če navodila za kuhalno ploščo določajo večjo razdaljo, ta prevlada.

Kako očistiti filter za maščobe?

Filter za maščobe čistite enkrat mesečno (ali ko kontrolna lučka 1 utripa po 40 urah). Operite ga ročno z neabrazivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in kratkem ciklu. Pomivalni stroj lahko razbarva filter, vendar ne vpliva na njegovo učinkovitost.

Kdaj je treba zamenjati ogleni filter?

Ogleni filter je treba zamenjati približno vsake 4 mesece ali ko kontrolna lučka 2 utripa (po 160 urah delovanja v filtrirni različici). Ni ga mogoče prati ali regenerirati.

Kaj pomeni utripanje kontrolne lučke 1?

Utripanje kontrolne lučke 1 pomeni, da je filter za maščobe dosegel 40 ur delovanja in ga je treba očistiti. Za ponastavitev signala držite tipko T4 pritisnjeno 5 sekund, dokler ne zaslišite piska in lučka ugasne.

Kako ponastaviti signal nasičenosti filtrov?

Za ponastavitev signala filtra za maščobe (kontrolna lučka 1) ali oglenega filtra (kontrolna lučka 2) izklopite napo (OFF), nato držite tipko T4 pritisnjeno 5 sekund. Piskanje potrdi ponastavitev ustreznega filtra. Če utripata obe lučki, ponovite postopek.

Kako uporabljati funkcijo časovnika?

Pritisnite tipko T4 za aktivacijo časovnika. Trajanje je odvisno od trenutne hitrosti: 20 min (hitr.1), 15 min (hitr.2), 10 min (hitr.3), 5 min (intenzivna). Kontrolna lučka hitrosti utripa. Po koncu časovnika se napa samodejno izklopi. Časovnik lahko prekličete s pritiskom na T2 (zmanjšanje) ali T3 (povečanje).

Ali lahko uporabljam napo brez svetilk?

Ne, napa nikoli ne sme delovati brez pravilno nameščenih svetilk, saj to predstavlja nevarnost električnega udara. Svetilke morajo biti nameščene in delujoče. Za zamenjavo LED svetilk se obrnite na pooblaščen servis.

Kaj storiti v primeru okvare razsvetljave?

Napa je opremljena z LED svetilkami, ki jih uporabnik ne more zamenjati. V primeru okvare kontaktirajte pooblaščen servisni center za nadomestne dele in zamenjavo razsvetljave s strani strokovnjaka.

Kako preklopiti iz odvodne v filtrirno različico?

Za uporabo nape v filtrirni različici (notranje kroženje) morate namestiti aktivni ogleni filter (ni priložen). Odstranite ogleni filter, če je prisoten v odvodni različici, in namestite novega. Aktivirajte tudi signal nasičenosti oglenega filtra tako, da v načinu OFF držite tipko T4 pritisnjeno 5 sekund (glejte priročnik).

NAVODILA ZA UPORABO PRF0032793C ELICA

Če je napa opremljena z oglenimi filtri, jih je treba odstraniti.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

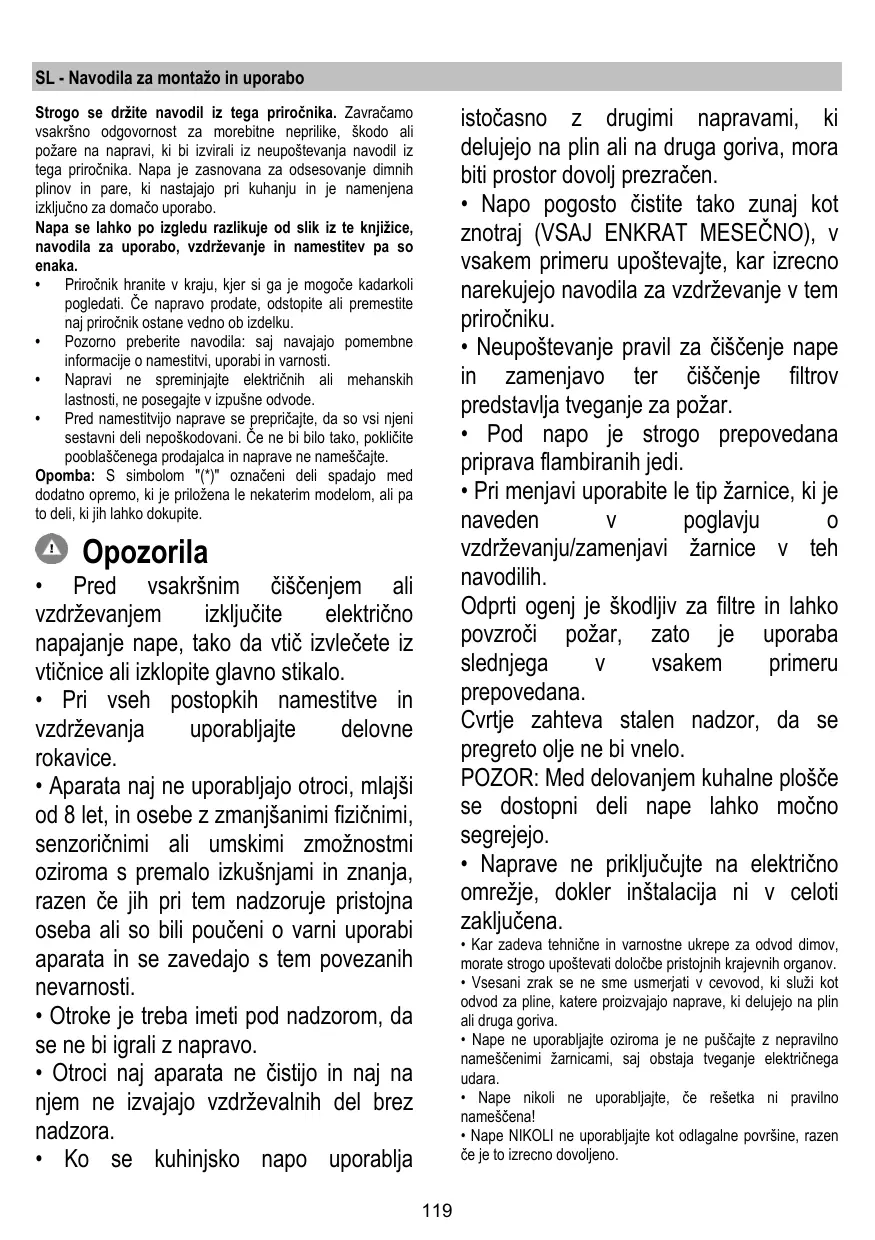

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja

istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določila pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, da deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sisteme z maksimalnimi premeri, navedenimi v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 45 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

! Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda

III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljena tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/strop morata biti dovolj trdna, da lahko prenašata težo nape.

V primeru prisotnosti stranskih ploskev in/ali sten in/ali zidnih omaric, preverite, da je dovolj prostora za namestitev nape in, da je vedno možen enostaven dostop do upravljalne plošče.

Le za nekatere modele

Kot del dodatne opreme je možno kupiti estetski dimnik. Pri pooblaščenemu prodajalcu preverite, ali vaša različica predvideva to možnost.

Priporočamo, da napo namestite po tem, ko ste kupili dimnik, zato da bi z gotovostjo preverili najbolj primerno namestitev.

SI.5-14-15-16-17

Delovanje

T1. Vklop/izklop (ON/OFF) luči

T2. Zmanjšanje hitrosti

S pritiskom tipke "T2" se hitrost delovanja zmanjša s 4. (intenzivne) na 1. hitrostno stopnjo.

S pritiskom tipke "T2", medtem ko napa deluje na 1. hitrostni stopnji, se napa najprej izključi (OFF).

T3 Povečanje hitrosti

S pritiskom tipke T3 se napa vključi (iz stanja OFF), tako da deluje na 1. hitrostni stopnji.

S pritiskom na to tipko (napa vključena - ON) se hitrost motorja s 1. hitrosti poveča na 4. (intenzivno) hitrostno stopnjo.

Ob vsaki izbrani hitrostni stopnji se prižge odgovarjajoča LED lučka.

1. hitrostna stopnja - LED lučka 1
2. hitrostna stopnja - LED lučka 2
3. hitrostna stopnja - LED lučka 3
4. Hitrostna stopnja (intenzivno) - LED lučka 4 (utripa)

Intenzivna stopnja hitrosti je časovno omejena. Standardna časovna nastavitev je 5 minut, po poteku tega časa pa napa preide na 2. hitrostno stopnjo.

Za izklop funkcije pred potekom nastavljenega časa pritisnite tipko T2 in napa bo prešla na 3. hitrostno stopnjo.

T4 Časovna nastavitev hitrosti

Časovno nastavitev hitrosti se omogoči s pritiskom na tipko T4, po poteku tega časa se napa izklopi.

Časovne nastavitve delovanja posamezne hitrostne stopnje so naslednje:

1. Hitrostna stopnja - 20 minut (LED lučka 1 utripa)
2. Hitrostna stopnja - 15 minut (LED lučka 2 utripa)
3. Hitrostna stopnja - 10 minut (LED lučka 3 utripa)
4. Hitrostna stopnja (intenzivno) - 5 minut (LED lučka 4 utripa)

Med časovno nastavljenim delovanjem lahko s pritiskom tipke T2 zapustite časovno nastavljeni način in zmanjšate hitrost delovanja.

S pritiskom tipke T3 zapustite časovno nastavljeni način delovanja in povečate hitrost delovanja.

S pritiskom tipke T4 zapustite časovno nastavljeni način delovanja in ohranite nastavljeno hitrost delovanja.

Indikator zasičenosti maščobnega filtra

Po 40 urah delovanja prične LED lučka 1 utripati.

Ta prikaz opozarja, da je treba nameščeni maščobni filter oprati.

Za ponastavitev signalizacije pritisnite tipko T4 in jo zadržite pritisnjeno 5 sekund.

Oglasi se zvočni signal (pisk) in LED lučka 1 preneha utripati.

Indikator zasičenosti oglenega filtra

Po 160 urah delovanja prične LED lučka 2 utripati.

Ob pritisku gumba se LED signaliziranja trenutno aktivnih filtrov osvetlijo.

Oglasi se zvočni signal (pisk) in LED lučka 2 utripa 2 sekundi.

LED lučki 1 in 2 svetita približno 2 sekundi, nato pa se napa znova izključi (OFF).

Onemogočanje indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in pritisnite tipko T4 ter jo zadržite pritisnjeno 5 sekund.

Ob pritisku gumba se LED signaliziranja trenutno aktivnih filtrov osvetlijo.

Oglasi se zvočni signal (pisk) in LED lučka 2 se ugasne.

LED lučka 1 sveti približno 2 sekundi, nato pa se napa znova izklopi (OFF).

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo

z nevtralnim detergentom. ZA ČIŠČENJE NE

UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV.

Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE

UPORABLJAJTE ALKOHOLA!

Plošče

Slika 8-9_22-23

Vzdrževanje plošče

Demontaža:

• Ploščo potisnite navzgor (za približno 2 cm).
• Ploščo povlecite k sebi.

Čiščenje:

Ploščo čistite enako pogosto kot maščobni filter; za čiščenje uporabite krpo, navlaženo z nevtralnim tekočim detergentom.

Izogibajte se uporabi sredstev, ki vsebujejo abrazivne delce.

NE UPORABLJAJTE ALKOHOLA

Montaža:

Ravnajte v nasprotnem vrstnem redu kot pri demontaži.

Pozor! Vedno preverite, ali je plošča dobro pritrjena na svojem mestu.

Maščobni filter

Slika 10-21

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši napravi, predviden - opozori na to potrebo), z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

SI. 20

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitve filtrov, če je to predvideno na vašem modelu).

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

SI. 24

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED luči zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na pooblaščenega serviserja in prodajalca rezervnih delov.
