Typ produktu	Odsávač pár / filter (vnútorný recirkulácia alebo vonkajšie odsávanie)
Značka	ELICA
Model	PRF0032793C
Použitie	Iba domáce použitie
Konfigurácia	Odsávacia (vonkajšie odsávanie) alebo filtračná (vnútorný recirkulácia) podľa pripojenia a prítomnosti uhlíkového filtra
Minimálna bezpečná vzdialenosť (varná doska)	45 cm pre elektrický sporák, 65 cm pre plynový alebo kombinovaný
Elektrické napájanie	Pozri typový štítok (napätie a frekvencia); vyžaduje sa štandardný istič, ak nie je k dispozícii zásuvka
Počet rýchlostí	4 (rýchlosti 1-3 + intenzívna rýchlosť 4)
Ovládanie	Tlačidlá T1 (svetlo), T2 (rýchlosť - / vypnutie), T3 (rýchlosť +), T4 (časovač)
Osvetlenie	Integrované LED; životnosť až 10-krát vyššia ako klasické žiarovky, úspora energie 90 %
Tukový filter	Umývateľný ručne alebo v umývačke (krátky cyklus, nízka teplota); signál nasýtenia po 40 hodinách prevádzky
Aktívny uhlíkový filter (iba pre filtračnú verziu)	Výmena každé 4 mesiace alebo signál nasýtenia po 160 hodinách; nie je umývateľný ani regenerovateľný
Časovač	Dostupný pre každú rýchlosť: 20 min (1. rýchlosť), 15 min (2. rýchlosť), 10 min (3. rýchlosť), 5 min (intenzívna); automatické vypnutie na konci časovača
Indikácia nasýtenia	Kontrolka 1 bliká pre tukový filter (40h); kontrolka 2 bliká pre uhlíkový filter (160h) – resetovateľné dlhým stlačením T4
Bezpečnosť	Pred údržbou odpojiť; nepoužívať bez mriežky; neflambovať pod odsávačom; automatické vypnutie na konci časovača
Údržba panelu	Demontovateľný: posunúť nahor a potom vytiahnuť; čistenie vlhkou handričkou a neutrálnym čistiacim prostriedkom (nie alkohol ani abrazíva)
Inštalácia	Kvalifikovaným personálom; dodané skrutky; dodržiavať miestne normy; priemer odvodného potrubia rovný pripojovacej prírube
Opraviteľnosť / Náhradné diely	Kontaktujte autorizované servisné stredisko pre výmenu LED svetiel a iných dielov
Normy	V súlade so smernicami EN/IEC 60335-1, 60335-2-31, 61591, 60704, 55014 atď.; smernica OEEZ 2012/19/ES

Často kladené otázky - PRF0032793C ELICA

Ako nainštalovať odsávač v odsávacej verzii?

Pre odsávaciu verziu pripojte odsávač k vonkajšiemu odvodnému potrubiu (nie je súčasťou dodávky) s rovnakým priemerom ako pripojovacia príruba. Odstráňte uhlíkový filter, ak je prítomný. Použite čo najkratšiu hadicu s čo najmenším počtom ohybov (maximálny uhol 90°). Dodržiavajte miestne predpisy.

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 45 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Ak pokyny pre varnú dosku uvádzajú väčšiu vzdialenosť, táto má prednosť.

Ako čistiť tukový filter?

Tukový filter čistite raz za mesiac (alebo keď kontrolka 1 bliká po 40 hodinách). Umyte ho ručne jemným čistiacim prostriedkom alebo v umývačke pri nízkej teplote a krátkom cykle. Umývačka môže filter odfarbiť, ale neovplyvní jeho účinnosť.

Kedy je potrebné vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť približne každé 4 mesiace alebo keď kontrolka 2 bliká (po 160 hodinách prevádzky vo filtračnej verzii). Nedá sa umyť ani regenerovať.

Čo znamená blikanie kontrolky 1?

Blikanie kontrolky 1 znamená, že tukový filter dosiahol 40 hodín prevádzky a je potrebné ho vyčistiť. Pre reset signálu podržte tlačidlo T4 stlačené 5 sekúnd, kým nezaznie pípnutie a kontrolka nezhasne.

Ako resetovať signál nasýtenia filtrov?

Pre reset signálu tukového filtra (kontrolka 1) alebo uhlíkového filtra (kontrolka 2) vypnite odsávač (OFF), potom podržte tlačidlo T4 stlačené 5 sekúnd. Pípnutie potvrdí reset príslušného filtra. Ak blikajú obe kontrolky, zopakujte postup.

Ako používať funkciu časovača?

Stlačte tlačidlo T4 na aktiváciu časovača. Dĺžka závisí od aktuálnej rýchlosti: 20 min (1. rýchlosť), 15 min (2. rýchlosť), 10 min (3. rýchlosť), 5 min (intenzívna). Kontrolka rýchlosti bliká. Na konci časovača sa odsávač automaticky vypne. Časovač môžete zrušiť stlačením T2 (zníženie) alebo T3 (zvýšenie).

Môžem používať odsávač bez svetiel?

Nie, nikdy nepoužívajte odsávač bez správne namontovaných svetiel, pretože to predstavuje riziko úrazu elektrickým prúdom. Svetlá musia byť na svojom mieste a funkčné. Pre výmenu LED svetiel kontaktujte autorizovaný servis.

Čo robiť v prípade poruchy osvetlenia?

Odsávač je vybavený LED svetlami, ktoré nie sú vymeniteľné používateľom. V prípade poruchy kontaktujte autorizované servisné stredisko pre náhradné diely a výmenu osvetlenia odborníkom.

Ako prejsť z odsávacej verzie na filtračnú?

Pre použitie odsávača vo filtračnej verzii (vnútorný recirkulácia) musíte nainštalovať aktívny uhlíkový filter (voliteľný, nie je súčasťou dodávky). Ak je v odsávacej verzii prítomný uhlíkový filter, odstráňte ho a namontujte nový. Tiež aktivujte signál nasýtenia uhlíkového filtra podržaním tlačidla T4 na 5 sekúnd v režime OFF (pozri návod).

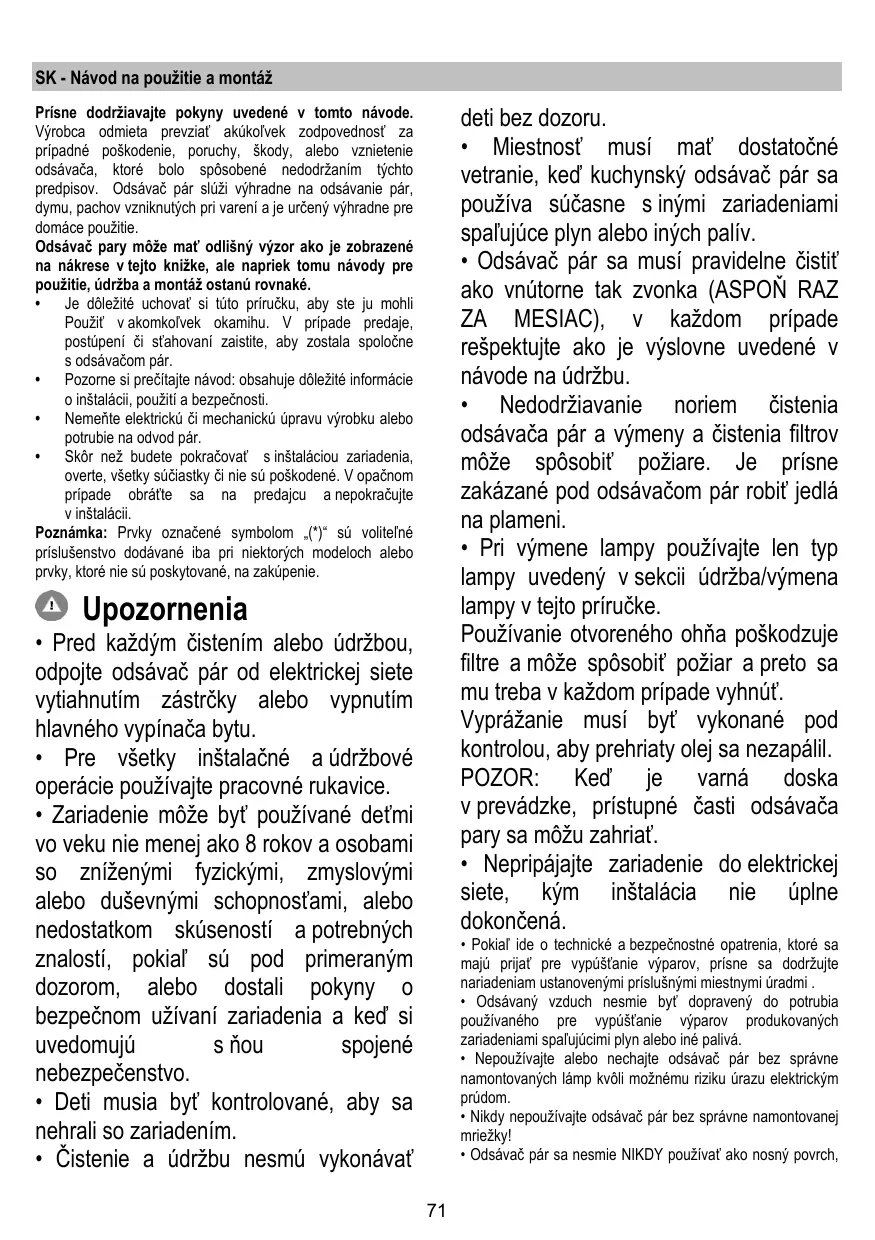

NÁVOD NA OBSLUHU PRF0032793C ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pary, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knihe, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú ani mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom (^*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať

deti bez dozoru.

• Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne, tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte, ak je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky! Odsávač pár sa nesmie NIKDY používať ako nosný povrch.

pokiaľ to nie je výslovne uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

▲POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domovým odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domového odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtr), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtr), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer

Odsávač pary je zhotovený pre odsávanie dymov a pár pochádzajúcich z varenia a je určený iba pre domácu potrebu. Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prísluške.

UPOZORNENIE!

Odsávacie potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pár vybavený uhlíkovými filtrami, tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúr a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

! Používajte čo najkratšie odťahové potrubie. ! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívneho uhlíka.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pár používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vnútri odsávača. Pokiaľ je odsávač vybavený pripojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či zakúpený výrobok má vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím - ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač v filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

V prípade prítomnosti panelov a/alebo stien a/alebo bočných nosníkov sa presvedčte, či je dostatočný priestor pre inštaláciu odsávača pary a či je stále možnosť ľahko pristúpiť k riadiacemu panelu.

Iba pre niektoré modely

Ako dodatočné príslušenstvo je možné zakúpiť estetický komín. Presvedčte sa u autorizovaného predajcu, či model, ktorý ste obdržali, toto umožňuje.

Odporúča sa inštalovať odsávač pary po zakúpení komína kvôli bezpečnému overeniu najvhodnejšej inštalácie.

Obr. 5-14-15-16-17

Činnosť

T1 ON/OFF Osvetlenie

Stlačením tlačidla „T3“ odsávač pary prechádza zo stavu OFF do rýchlosti 1.

Rýchlosť 4 (intenzívna) - LED kontrolka 4 (blikajúca)

Intenzívna rýchlosť je časovaná. Štandardné časovanie je 5'', po konci ktorého sa odsávač pary umiestni do rýchlosti 2.

Pre deaktiváciu činnosti skôr, ako prebehne čas, stačí stlačiť tlačidlo T2, odsávač pary sa umiestni do rýchlosti 3.

T4 Časovač rýchlosti

Časovanie je rozdelené nasledovne:

Rýchlosť 1 - 20 minút (LED kontrolka 1 blikajúca)

Rýchlosť 2 - 15 minút (LED kontrolka 2 blikajúca)

Rýchlosť 3 - 10 minút (LED kontrolka 3 blikajúca)

Rýchlosť 4 (intenzívna) - 5 minút (LED kontrolka 4 blikajúca)

Počas časovanej činnosti, stlačením tlačidla T2, odsávač pár vyjde z časovanej modality a zníži rýchlosť.

Stlačením tlačidla T3, odsávač pár vyjde z časovanej modality a zvýši rýchlosť.

Stlačením tlačidla T4, odsávač pár vyjde z časovanej modality ponechaním si nastavenú rýchlosť.

Signalizácia filtra tukov

Po 40 hodinách činnosti, LED kontrolka 1 bliká.

Ak sa objaví takáto signalizácia, nainštalovaný filter tukov je potrebné umyť.

Pre vynulovanie signalizácie, nechať stlačené tlačidlo T4 na 5 sekúnd.

Signalizácia uhlíkového filtra

Po 160 hodinách činnosti, LED kontrolka 2 bliká.

Ak sa objaví takáto signalizácia, nainštalovaný uhoľný filter je potrebné vymeniť.

Pre vynulovanie signalizácie nechajte stlačené tlačidlo T4 na 5 sekúnd.

Vynulovanie sa uskutoční zopakovaním 2-krát vyššie uvedený postup.

Prvýkrát sa vynuluje signalizácia uhoľného filtra, druhýkrát signalizácia filtra tukov.

V štandardnej modalite signalizácia uhoľného filtra nie je aktívna.

V prípade, ak sa používa odsávač pár vo filtračnej verzii, je potrebné zapojiť signalizáciu uhoľného filtra.

Aktivácia signalizácie uhoľného filtra:

Umiestnite odsávač pár do OFF a nechajte stlačené tlačidlo T4 na 5 sekúnd.

Akonáhle sa stlačí tlačidlo, rozsvietia sa kontrolky LED príslušné signalizácii filtrov momentálne aktívne.

Deaktivácia signalizácie uhoľného filtra:

Umiestnite odsávač pár do OFF a nechajte stlačené tlačidlo T4 na 5 sekúnd.

Akonáhle sa stlačí tlačidlo, rozsvietia sa kontrolky LED príslušné signalizácii filtrov momentálne aktívne.

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel

Údržba panela

Zmontovanie:

- Posuňte panel smerom hore (približne o 2 cm);

• Ťahajte panel k sebe.

Čistenie:

Panel by sa mal čistiť rovnako často ako filter, používajte navlhčenú handričku s neutrálnym tekutým saponátom.

Vyhnite sa používaniu výrobkov obsahujúcich abrazíva. NEPOUŽÍVAJTE ALKOHOL!

Montáž:

Postupujte opačným spôsobom ako pri zmontovaní.

Pozor! Vždy sa uistite, že panel je dobre upevnený na svojom mieste.

Protitukový filter

Obr. 10-21

Použite ju na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, potom pootočte smerom hodinových ručičiek.

Na odmontovanie pootočte oproti smeru hodinových ručičiek.

Výmena žiaroviek

Obr. 24

Odpaľovač pary je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10-krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu lampy kontaktujte autorizované servisné stredisko náhradných dielov.
