PRF0032793C - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Coifa aspirante / filtrante (recirculação interna ou exaustão externa)
Marca	ELICA
Modelo	PRF0032793C
Uso	Apenas uso doméstico
Configuração	Aspirante (exaustão externa) ou filtrante (recirculação interna) conforme ligação e presença do filtro de carvão
Distância mínima de segurança (fogão)	45 cm para fogão elétrico, 65 cm para gás ou misto
Alimentação elétrica	Ver placa de identificação (tensão e frequência); disjuntor padronizado necessário se não houver tomada acessível
Número de velocidades	4 (velocidades 1 a 3 + velocidade intensiva 4)
Comandos	Teclas T1 (luz), T2 (velocidade - / parada), T3 (velocidade +), T4 (timer)
Iluminação	LED integrada; vida útil até 10 vezes maior que lâmpadas comuns, economia de energia de 90%
Filtro anti-gordura	Lavável à mão ou na lava-louças (ciclo curto, baixa temperatura); sinal de saturação após 40 horas de funcionamento
Filtro de carvão ativado (somente versão filtrante)	Substituição a cada 4 meses ou sinal de saturação após 160 horas; não lavável nem regenerável
Timer	Disponível para cada velocidade: 20 min (vel.1), 15 min (vel.2), 10 min (vel.3), 5 min (vel. intensiva); desligamento automático ao final do timer
Sinalização de saturação	Luz 1 pisca para filtro anti-gordura (40h); luz 2 pisca para filtro de carvão (160h) – reinicializável com pressão longa em T4
Segurança	Desconectar antes da manutenção; não usar sem grade; não flambar sob a coifa; desligamento automático ao final do timer
Manutenção do painel	Removível: deslizar para cima e puxar; limpeza com pano úmido e detergente neutro (sem álcool nem abrasivos)
Instalação	Por pessoal qualificado; parafusos fornecidos; respeitar as normas locais; diâmetro do duto de exaustão igual ao flange de conexão
Reparabilidade / Peças de reposição	Contatar o centro de serviço autorizado para substituição das lâmpadas LED e outras peças
Normas	Em conformidade com as diretivas EN/IEC 60335-1, 60335-2-31, 61591, 60704, 55014, etc.; diretiva RAEE 2012/19/UE

Perguntas frequentes - PRF0032793C ELICA

Como instalar a coifa na versão aspirante?

Para a versão aspirante, conecte a coifa a um duto de exaustão externo (não fornecido) com diâmetro idêntico ao flange de conexão. Remova o filtro de carvão se presente. Use um tubo de comprimento mínimo com o menor número de curvas possível (ângulo máximo de 90°). Respeite as regulamentações locais.

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 45 cm para fogão elétrico e de 65 cm para fogão a gás ou misto. Se as instruções do fogão especificarem uma distância maior, esta prevalece.

Como limpar o filtro anti-gordura?

Limpe o filtro anti-gordura uma vez por mês (ou quando a luz 1 piscar após 40h). Lave à mão com detergente não agressivo ou na lava-louças em baixa temperatura e ciclo curto. A lava-louças pode descolorir o filtro sem afetar sua eficácia.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses aproximadamente, ou quando a luz 2 piscar (após 160 horas de funcionamento na versão filtrante). Não pode ser lavado ou regenerado.

O que significa o piscar da luz 1?

O piscar da luz 1 indica que o filtro anti-gordura atingiu 40 horas de funcionamento e deve ser limpo. Para reiniciar o sinal, mantenha a tecla T4 pressionada por 5 segundos até ouvir um BIP e a luz apagar.

Como reiniciar o sinal de saturação dos filtros?

Para reiniciar o sinal do filtro anti-gordura (luz 1) ou do filtro de carvão (luz 2), desligue a coifa (OFF) e mantenha a tecla T4 pressionada por 5 segundos. Um BIP confirma a reinicialização do filtro correspondente. Se as duas luzes piscarem, repita a operação.

Como usar a função de timer?

Pressione a tecla T4 para ativar o timer. A duração depende da velocidade atual: 20 min (vel.1), 15 min (vel.2), 10 min (vel.3), 5 min (vel. intensiva). A luz da velocidade pisca. Ao final do timer, a coifa desliga automaticamente. Você pode cancelar o timer pressionando T2 (diminuir) ou T3 (aumentar).

Posso usar a coifa sem as lâmpadas?

Não, nunca use a coifa sem as lâmpadas corretamente montadas, pois isso apresenta risco de choque elétrico. As lâmpadas devem estar no lugar e funcionais. Para substituir as lâmpadas LED, contate o serviço pós-venda autorizado.

O que fazer em caso de falha na iluminação?

A coifa é equipada com lâmpadas LED não substituíveis pelo usuário. Em caso de falha, contate o centro de serviço autorizado para obter peças de reposição e fazer a substituição da iluminação por um profissional.

Como passar da versão aspirante para a versão filtrante?

Para usar a coifa na versão filtrante (recirculação interna), você deve instalar um filtro de carvão ativado (opcional, não fornecido). Remova o filtro de carvão se presente na versão aspirante e monte o filtro novo. Ative também o sinal de saturação do filtro de carvão mantendo a tecla T4 pressionada por 5 segundos no modo OFF (ver manual).

MANUAL DE UTILIZADOR PRF0032793C ELICA

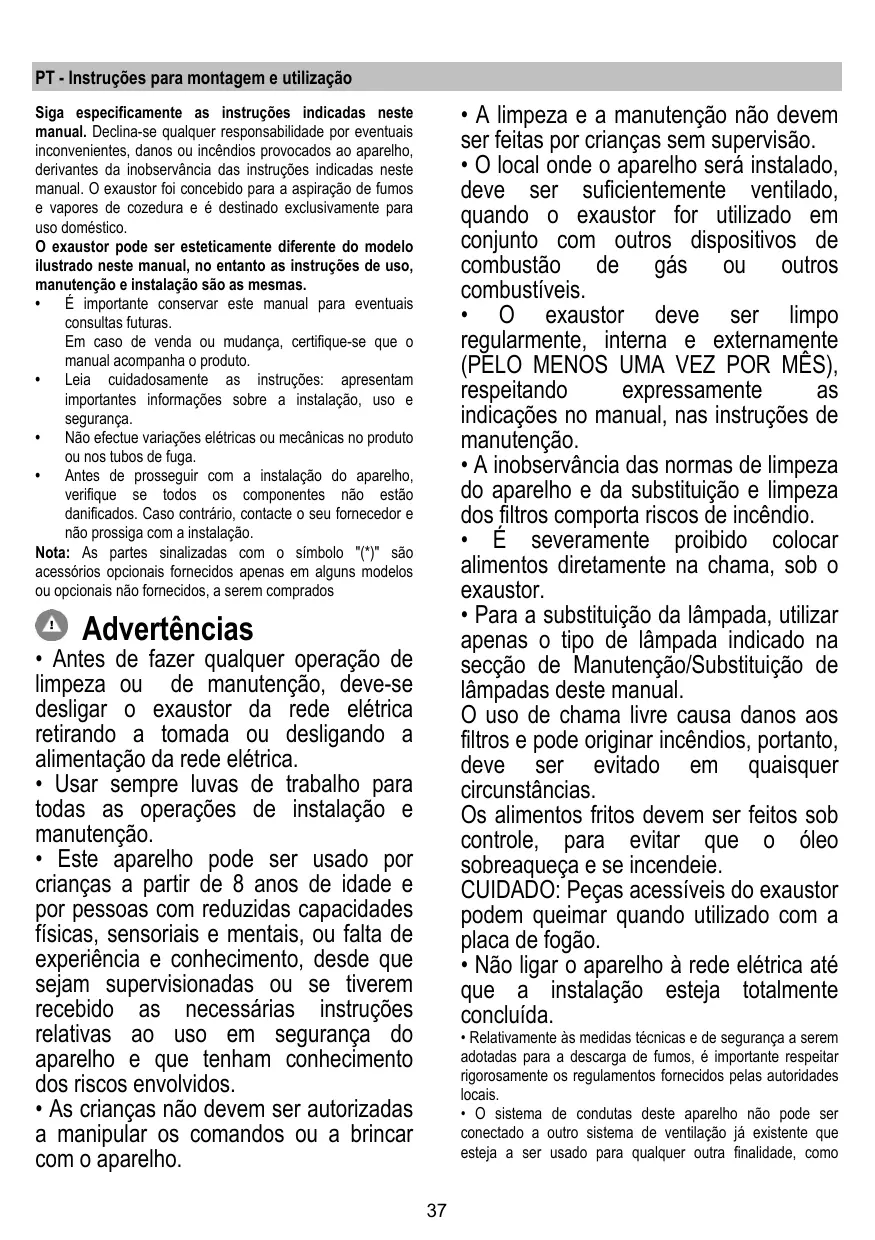

Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia atentamente as instruções: elas fazem parte do aparelho.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como

descarga de fumos de aparelhos a gás ou outros combustíveis.

• Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não forem fornecidos, compre o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizada ou técnico especializado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está em conformidade com a Diretiva 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, você está ajudando a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública, que poderiam derivar de um manuseio ou descarte inadequado deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamentos elétricos e eletrônicos.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento da sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

Ligue o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso doméstico.

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da classe do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45 cm no caso de fogões elétricos e 65

cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, em zona acessível, mesmo depois da sua instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da sua instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos, garantias, etc.). Caso haja, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto, é necessário que um técnico qualificado faça a sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

No caso de presença de painéis e/ou paredes e/ou painéis laterais, verificar que haja espaço suficiente para instalar o exaustor e que o acesso ao painel de comandos seja fácil.

Uma chaminé estética pode ser adquirida como acessório opcional; verificar com o revendedor autorizado se o seu modelo prevê esta possibilidade.

Aconselha-se instalar a coifa antes de adquirir a chaminé para verificar com segurança a instalação mais idônea.

Fig. 5-14-15-16-17

Funcionamento

T1. ON/OFF luzes

T2. Diminuição da velocidade

Ao pressionar o botão "T2" obtém-se a diminuição da velocidade, da velocidade 4 (intensiva) à velocidade 1.

Ao pressionar o botão "T2" durante o funcionamento na velocidade 1, o exaustor passa ao estado OFF.

T3. Aumento da velocidade

Ao pressionar o botão T3, o exaustor passa do estado OFF à velocidade 1.

Ao pressionar o botão (exaustor no estado ON) é aumentada a velocidade do motor da velocidade 1 à velocidade 4 (intensiva).

A cada velocidade corresponde a ligação do respectivo LED.

Velocidade 1 - LED 1

Velocidade 2 - LED 2

Velocidade 3 - LED 3

A velocidade intensa é temporizada. A temporização padrão é de 5', no final da qual o exaustor posiciona-se na velocidade 2.

Para desativar a função antes de acabar o tempo, pressionar a tecla T2, o exaustor se posicionar na velocidade 3.

T4 Temporização velocidade

A temporização das velocidades habilita-se ao pressionar o botão T4, quando a temporização termina o exaustor desliga-se.

A temporização é dividida da seguinte maneira:

Velocidade 1 - 20 minutos (led 1 a piscar)

Velocidade 2 - 15 minutos (led 2 a piscar)

Velocidade 3 - 10 minutos (led 3 a piscar)

Velocidade 4 (intensiva) - 5 minutos (led 4 a piscar)

Durante o funcionamento temporizado, pressionando a tecla T2 o exaustor sai da modalidade temporizada e diminui a velocidade.

Pressionando a tecla T3 o exaustor sai da modalidade temporizada e aumenta a velocidade.

Pressionando a tecla T4 o exaustor sai da modalidade temporizada e faz a velocidade programada.

Sinalização do FILTRO das gorduras

Após 40 horas de funcionamento o led 1 fica

Quando aparece esta sinalização o filtro das gorduras instalado necessita de ser lavado.

Para reiniciar a sinalização mantenha pressionado o botão T4 por 5".

O exaustor emitirá um "BIP" e o led 1 para de piscar.

Sinalização do FILTRO de carvão

Após 160 horas de funcionamento, o led 2 pisca.

Quando aparece esta sinalização, o FILTRO instalado deve ser substituído.

Para reiniciar a sinalização, mantenha pressionado o botão T4 por 5 segundos.

O exaustor emitirá um "BIP" e o led 2 para de piscar.

No caso de sinalização simultânea de outros filtros, os leds 1 e 2 piscam alternadamente.

Para reiniciar, deve-se efetuar 2 vezes o processo acima descrito.

A primeira vez reinicia a sinalização do FILTRO de carvão, a segunda reinicia a sinalização do FILTRO de gorduras.

Na modalidade padrão, a sinalização dos FILTROS não está ativa.

Caso se utilize o exaustor na versão filtrante, é necessário habilitar a sinalização do filtro de carvões.

Ativação da sinalização dos FILTROS:

Posicione o exaustor em OFF e mantenha pressionada a tecla T4 por 5 segundos.

Basta pressionar a tecla e se iluminarão os LED referentes à sinalização de filtros atualmente ativos.

O exaustor emitirá um "BIP" e o led 2 piscará por 2 segundos.

Os LEDs 1 e 2 ficam acesos por cerca de 2" antes que o exaustor volte ao estado OFF.

Desativação da sinalização do FILTRO DE CARVÃO:

Posicione o exaustor em OFF e mantenha pressionada a tecla T4 por 5 segundos.

Basta pressionar a tecla e se iluminarão os LEDs referentes à sinalização de filtros atualmente ativos.

O exaustor emitirá um "BIP" e o LED 2 desliga-se.

O LED 1 fica aceso por cerca de 2" antes que o exaustor volte ao estado OFF.

Manutenção

Limpeza

Manutenção do painel

Desmontagem:

• Deslize o painel para cima (numa distância de cerca de 2 cm);
• Puxe o painel contra você.

Limpeza:

O painel deve ser limpo com a mesma frequência do filtro de gorduras, usar um pano umedecido com detergentes líquidos neutros.

Proceder em sentido inverso à desmontagem.

Atenção! Verificar sempre que o painel está bem fixado em seu lugar.

Filtro antigordura

Fig. 10-21

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão ativado (só para a versão filtrante)

Fig. 20

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor, antes disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lâmpadas

A coifa é dotada de um sistema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviços autorizado de peças de reposição.

As instruções contidas neste manual são aplicáveis a este aparelho. Não assumimos qualquer responsabilidade por eventuais danos, causados por uso indevido ou provenientes da não observância das instruções contidas neste manual. O aspirador foi fabricado para aspiração de pó e de líquidos e foi projetado exclusivamente para uso doméstico.

O aspirador pode apresentar diferenças em relação aos desenhos do presente manual. Porém, as instruções de uso, manutenção e instalação permanecem as mesmas.

É importante manter este manual para consultá-lo sempre que precisar! Em caso de perda, empréstimo ou transferência, certifique-se de que ele acompanhe o produto! Leia atentamente as instruções: elas contêm informações importantes para a instalação e uso do produto e para a sua segurança! Não permita alterações elétricas ou mecânicas no produto ou nos seus componentes! Antes da instalação do aparelho, verifique se todos os componentes não foram danificados. Em caso de dúvida, entre em contato com o serviço de assistência técnica e não prossiga com a instalação.

Itens marcados com (*) são opcionais, os quais estão disponíveis somente para alguns modelos, ou itens que não são fornecidos.

Precauções
