BEDIENUNGSANLEITUNG PRF0032793C ELICA

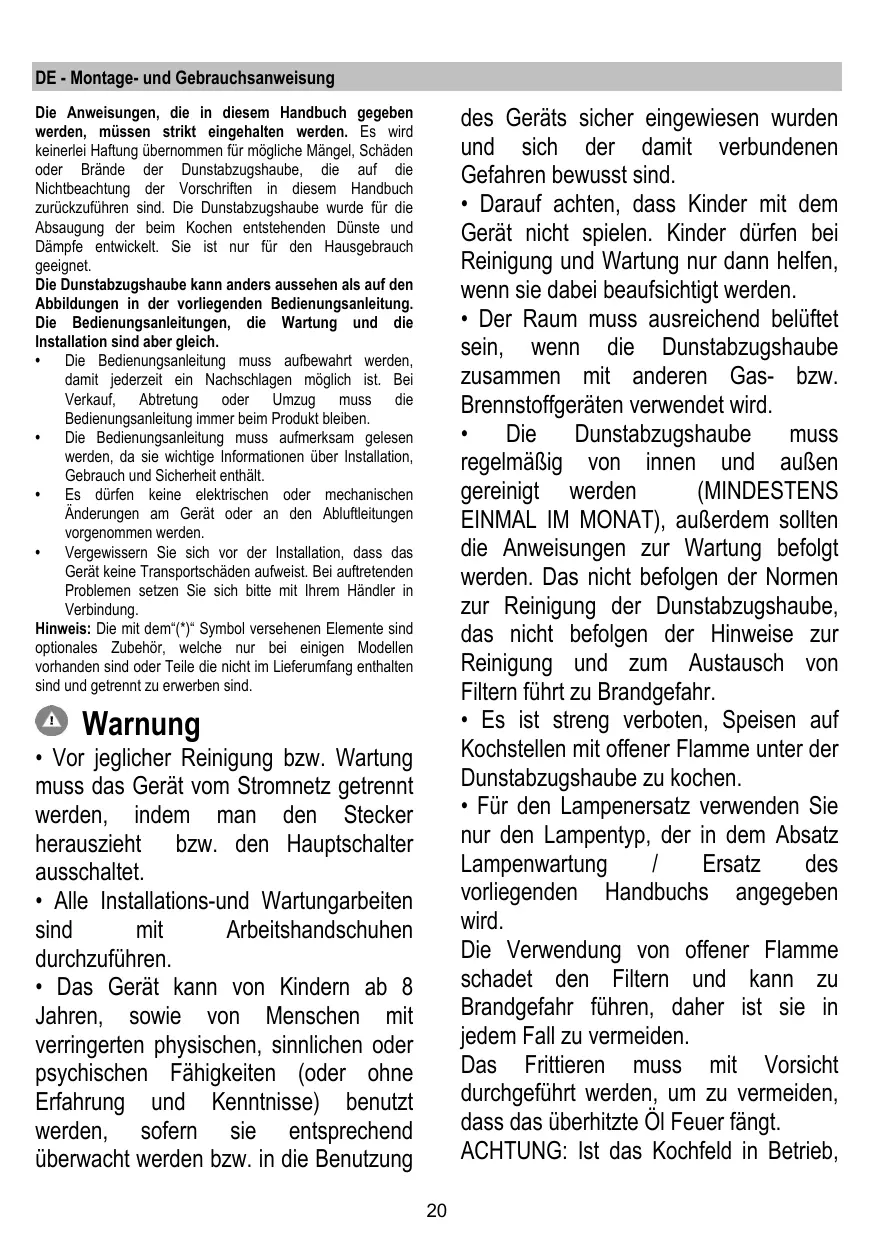

DE - Montage- und Gebrauchsanweisung Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird Keinerlei Hafung übeommen für mêgliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschrilen in diesem _ Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämple entwickelt. Sie ist nur für den Hausgebrauch geeignet. Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich. + Die Bedienungsanieïtung muss aufbewahrt werden, damit jederzeit ein Nachschlagen mglich ist. Bei Verkauf, Abtetung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben + Die Bedienungsaneïtung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherhei enthält. + Es düren keine elektischen oder mechanischen Anderungen am Gerät oder an den Abluflitungen vorgenommen werden + Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Inrem Händier in Verbindung. Hinweis: Die mit dem'{*)" Symbol versehenen Elemente sind optionales Zubehôr, welche nur bei einigen Modellen vorhanden sind oder Telle die nicht im Lieferumfang enthalten sind und getrennt zu enwerben sind © Warnung + Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet. + Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen. + Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenninisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung

des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind. + Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. + Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. + Die Dunstabzugshaube muss regelmäRig von innen und auRen gereinigt werden (MINDESTENS EINMAL IM MONAT), auRerdem sollten die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr. + Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen. + Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist sie in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Ôl Feuer fängt. ACHTUNG: ist das Kochfeld in Betrieb,

kônnen zugängliche Teile der Dunstabzugshaube heiR werden. + Das Gerät nicht an das Stromnetz anschlieRen, bis die Installation vollständig abgeschlossen ist. Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der ôrtlichen Behôrde halten. + Bei gleichzeïtigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstofibetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht grôBer als 4 Pa (4 x 10" bar) sein. + Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt. + Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden. + Die Dunstabzugshaube niemals ohne richtg installertes Gitter verwenden! + Die Dunstabzugshaube darf NIEMALS als Auflageñläche vennendet werden, sofem es nicht ausdrückich angegeben ist. + Vervenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. + Die Länge für die Schrauben venwenden, die im Installationshandbuch angegeben wird + Im Zveifelsfl, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal. À ACHTUNGI! + Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, kônnen zur elektrischen Gefährdung führen: + Nicht mit einem extemen Timer, einer Schaltuhr oder einer Fembedienung oder jeglicher … anderer Vorrichtung, die sich automatisch aktiviert, verwenden. In Übereinstimmung mit den Anforderungen der Europäischen Richtinie 2012/9/EC über Elektro- und Elektronik-Algeräte (WEEE) ist voriegendes Gerät mit einer Kennzeichnung versehen Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammiung zuführen. Im unsortierten Siedlungsmül Kônnte ein solches Gerät durch unsachgemälie Entsorgung negalive Konsequenzen nach sich ziehen Auf dem Produkt oder der bellegenden Produktdokumentation ist folgendes Symbol mm einer durchgestrichenen Abfaltonne abgebidet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zuléssig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemä® den êrlichen Bestimmungen zur

Abfalbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behôrden Inrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um etere Informationen über Behandlung, Verwertung und Wiedervenvendung dieses Produkts zu erhalten. Gerät entwickel, getestet und hergestelt nach: “Sicherheit. ENIEC 603351; ENIEC 60335-2-31, ENIEC

-Leistngsféhigkei/Gebrauchstauglichkeit: ENIEC 61591; ISO 5167-1: ISO 5167-3; ISO 5168; ENIEC 60704-1; EN/EC 60704-2-13; ENIEC 60704-3; ISO 3741; EN 50564; IEC

*EMC: EN 550141; CISPR 14-1: EN 550142; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine Korrekte Venendung, um die Umweltbelastung zu verringem: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind Erhôhen Sie die Geschwindigkeit nur bei grofen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohleflter, wenn_notwendig, um eine gute Geruchsreduzierung zu gewährieisten. Säubemn Sie die Fetilter, wenn notwendig, um eine gute Fetfiterungseffzienz zu gewähreisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen gréssten Durchmesser des Luflaustittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren Betriebsart Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt, Sie ist nur für den Hausgebrauch geeignet. Die Haube kann sowohl als Ablufigerät als auch als Umiufigerät eingesetzt werden. Abluftbetrieb Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird. À HINWEIS! Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden. Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen. À HINWEIS! Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden. Die Dunstabzugshaube an Abluftrohre und Abluftôffnungen in der Wand anschlieBen, die den gleichen Durchmesser haben wie der Ablufistutzen (Anschlussflansch). Die Benutzung von Rohren und Ablufiôffnungen mit

geringerem Durchmesser verursacht eine Verringerung der Ablufleistung und eine drastische Zunahme der Geräuschentwicklung. Bei Nichtbeachtung der Anweisungen übemimmt der Hersteller keine Haftung, 1 Ein méglichst kurzes Rohr venvenden 1 Ein Rohrsystem mit einer môglichst geringen Anzahl von Krümmungen venvenden (max. Winkel der Krümmung 1 Starke Anderungen des Rohrdurchmessers sind zu vermeiden ê Umiuftbetrieb Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird. Um die Abzugshaube in dieser Version zu venwenden, müssen Sie ein zusätziches Filtersystem, welches auf Aküvkohe basiert,installieren. Befestigung Der Abstand zwischen der Abstellläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 45cm im Fall von elekischen Kochieldem und 65 cm im Fall von Gas- oder Kombinierten Herden nicht unterschreiten. Wen die Installaionsanweisungen des Gaskochgeräts einen grôkeren Abstand vorgeben, ist dieser zu berücksichtigen. A Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieRen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglch ist, ist ein normgerechter zwelpoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert À HINWEIS! Vor der Inbetriebnahme muss sichergestell werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäR montiert wurde. Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden. Montage Bevor Sie mit der Montage beginnen: + Überprüfen Sie, dass das erstandene Produkt von der Grôke her dem Bereich entspricht, in dem es angebracht werden soll. + Entfemen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz "Wartung'). Deridie Aktvkohlefiterwirdiverden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden sol. + Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) ein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet, falls vorhanden, entfèmen Sie dieses und heben Sie sie auf. Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten WändelDecken geeignet sind. Trotzdem sole ein qualiiziemer Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweiige Wand/Decke gesignet sind. AuBerdem muR die Wand/Decke das Gewicht der Abzugshaube tragen kônnen. Im Fall von Abdeckungen undioder Wändenundioder seitichen Schränken vergewissem Sie sich bite, dass genügend Raum vorhanden ist, um die Dunstabzugshaube anzubringen und dass Sie jederzeit Zugrif auf das Bedienteld haben Nur für einige Modelle Al optionales Zubehôr kann ein Designkamin_erworben werden, beim Verkäufer überprüfen … (Genehmigter Verkaeufer), ob bei Ihrem Modell diese Môglichkeit vorgesehen ist. Es wird empfohlen, die Haube erst nach dem Kauf dieses Kamins_ zu instalieren, um die am besten geeignete Installationsweise auszuwählen: Bild 5-14-15-16-17

Betrieb T1 T2 T1. ON/OFF Beleuchtung T2. Reduzierung der Motorgeschwindigkeit Bei Betätigung der Tase "T2" wird die Motorgeschwindigkeit von der 4. Intensiven Geschwindigkeitsstute zur 1. Geschwindigkeitsstufe reduzient. Bei Betätigung der Taste "T2" während des Betriebes in der 1. Geschwindigkeitsstufe schaltet sich die Haube auf AUS ein. Erhéhung der Motorgeschwindigkeit Bei Betätigung der Taste T3 schaltet sich die Haube von AUS auf die 1. Geschwindigkeitsstute ein. Bei Betätigung der Taste (bei Haube auf EIN) wird die Motorgeschwindigkeit von der 1. zur 4. (intensive) Geschwindigkeitsstute geschaltet Jeder Geschwindigkeitsstufe entspricht eine Led. Geschwindigkeitsstufe 1 - Led 1 Geschwindigkeitsstufe 2 - Led 2 Geschwindigkeitsstufe 3 - Led 3 Geschwindigkeitsstufe 4 (Intensive) - Led 4 (biinkend) Die intensive Geschwindigkeitsstufe schaltet sich selbst nach 5' aus und der Motor keht zu der 2 Geschwindigkeitsstute zurück. Um diese Funktion vor Ablauf dieser Zeit zu deakivieren, die Taste T2 betätigen. Der Motor wird sich auf die Geschwindigkeitsstufe 3 stellen: Timer Die Schaltuhr akiviert sich, wenn die Taste T4 gedrückt wird. Nach Ablauf der Zeit schaltet sich die Haube ab. Der Timer ist so geteil: Geschwindigkeitsstufe 1 - 20 Minuten (Led 1 blinkend) Geschwindigkeitsstufe 2 - 15 Minuten (Led 2 blinkend) Geschwindigkeitsstufe 3 - 10 Minuten (Led 3 blinkend) Geschwindigkeitsstufe 4 (intensive) - 5 Minuten (Led 4 blinkend)

Wenn die Taste T2 während des Betriebs des Timers betätigt wird, schaltet die Haube die Timer-Betriebsart ab und reduziert die Geschwindigkeit. Wird die Taste T3 betätigt, schaltet die Haube die Timer- Betriebsart und erhôht die Geschwindigkeit Wird die Taste T4 betätigt, schaltet die Haube die Timer- Betriebsart und die eingestelle Geschwindigkeit bleibt erhalten. Fettiltersättigungsanzeige Nach 40 Betrebsstunden startet die Led 1 zu binken. Die Filtersättigungsanzeige tell Innen mit, wann Sie Ihren Filter reinigen müssen:

Um die Filtersätigungsanzeige zu lôschen, die Taste T4 5° lang gedrückt halten Ein Signalton ertént und die Led 1 schaltet sich ab Aktivkohlefitersättigungsanzeige Nach 160 Betriebsstunden startet die Led 2 zu blinken. Die Aktivkohleftersättigungsanzeige tel Innen mit, wann Sie Ihren Filter wechseln müssen Um die Filtersätiigungsanzeige zu lôschen, die Taste TA 5° lang gedrückt halten Ein Signalton ertént und die Led 2 schaltet sich ab Bei gleichzeïtiger Anzeige des Fettters und des Kohieflters wird die Leds 1 und 2 abwechselnd blinken. Für den Reset führen Sie den oben beschriebenen Vorgang zweimal durch. Das erst Mal wird die Aktvkohlefiteranzeige rückgesetzt. Das zueite Mal wird die Fettflteranzeige rückgesetzt. Bei der Standard-Betriebsart ist die Aktivkohlefilteranzeige nicht aktiv. Bei der Umiufiversion muss die Aktivkohlefilteranzeige aktiviert werden. Aktivkohlefiteranzeige aktivieren: Die Haube auf OFF stellen und die Taste T4 5° lang gedrückt halten Nachdem die Taste betätigt worden ist, leuchten sich die Leds für die Filtersätigungsanzeige au, die aktiv sind. Ein Signalton ertént und die Led 2 wird 2" lang binken Die Leds 4 und 2 bieiben für ca. 2° lang eingeschaltet, bevor die Haube auf OFF gestell wird Aktivkohlefiteranzeige deaktivieren: Die Haube auf OFF stellen und die Taste T4 5° lang gedrückt halten Nachdem die Taste betätigt worden ist, leuchten sich die Leds für die Filtersätigungsanzeige au, die aktiv sind. Ein Signalton ertént und die Led 2 schaltet sich ab Die Led 1 bleibt für ca. 2° lang eingeschaltt, bevor die Haube auf OFF gestell wird Wartung Reinigung Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÂTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Panel Bild 8-9_22-23 Wartung des Panels Ausbau: - Das Paneel (um ca. 2cm) nach oben schieben: - Das Paneel zu sich herausziehen Reinigung: Das Panel muss genauso of gereinigt werden wie die Fetfilter, verwenden Sie dazu ein mit issigem, neutralem Reinigungsmittel getränktes Tuch. Vermeiden Sie den Gebrauch von scheuemden Reinigungsmitteln. VERWENDEN SIE KEINEN ALKOHOL! Einbau: Die Ausbauschrite in umgekehrier Reihenfolge ausführen. Achtungl Vergewissem Sie sich immer, dass das Panel gut befestigt ist Fettfilter Bild 10-21 Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzelgesystem der Filter — sofem bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spümaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metalfetfiter kann bei der Reinigung in der Spümaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettflter den Aushakgriff ziehen Aktivkohlefilter (nur bei der Umluftversion) Bild 20 Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fetfilters trit nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall mu der Filtereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter — sofem bei dem jeweiligen Modell vorgesehen - diese Nobwendigkeit anzeigt) ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden. Runde Aktivkohlefilter Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen. Zum Ausbau den Zentralgrif P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen Bild 24 Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestatiet. Die LEDs ermôglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energieerspamis bis zu 90%. Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.
