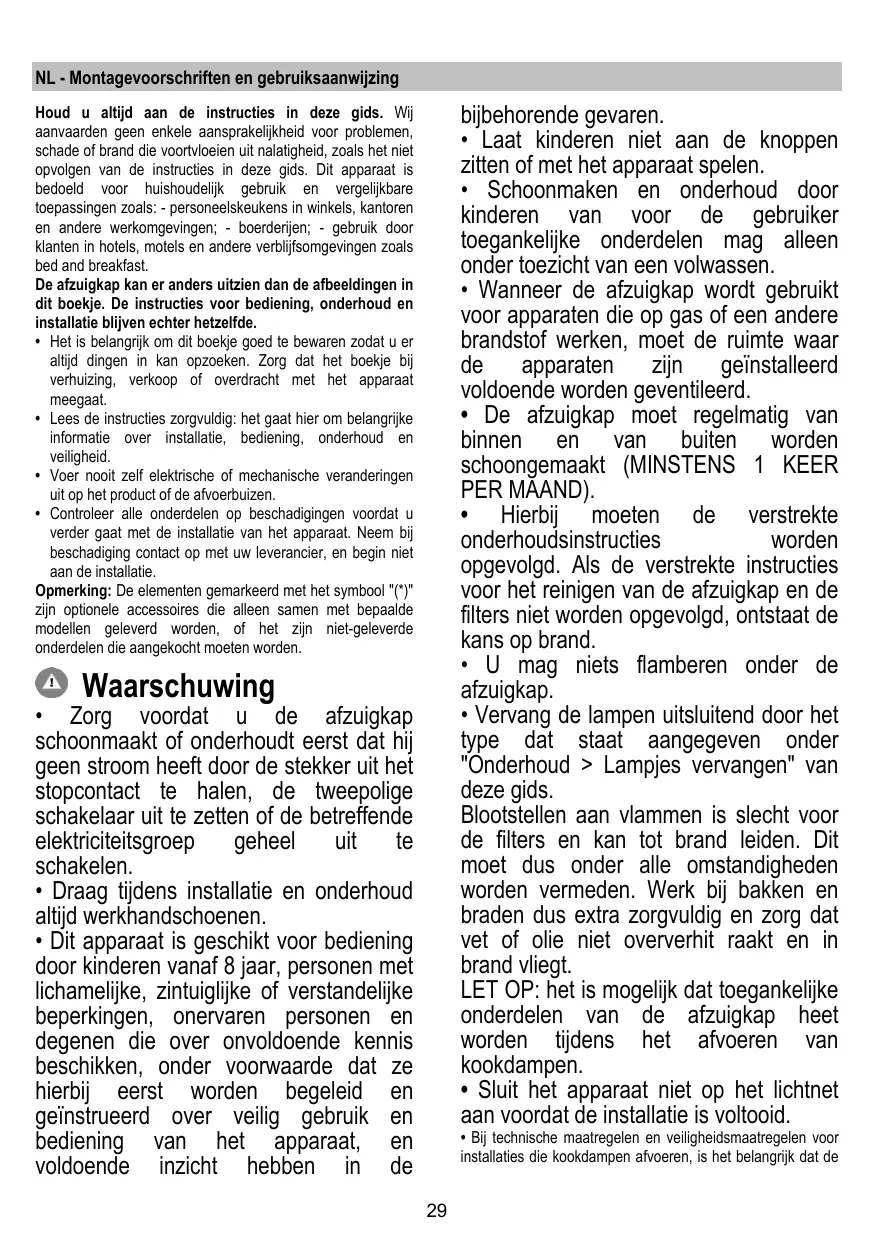

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelsekeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven darüber hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er alltijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het producte de afvoerbuizen.
• Controller alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol (^*) ) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

Zorg voordat u de afzuiigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of det betreffende elektriciteitsgroep geheeluit te schakelen.
- Draagijdens installmente en onderhoud algid werkhandsschoenen.
- Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen Niet aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezigt van een volwassen.
• Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lustcht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst odomdat anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roovers.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautorieerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatie gevolgen voor volksbezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecyclede te worden. Afvoer en verweringking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken e recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van u leverancier die verantwoordelijkheid draagt voed afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiig van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OP!

De afvoerbuis worden nicht meegeleverd en要去 afzonderlijk worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OP!

Als de afzuiigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afoerbruis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich philoogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en nervolgens.
weer teruggeleid waar de betreffende ruimte.

Om de afzugkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de

onderkant van de afzuigkap is 45cm bij een elektrische kookplaat en 65~cm , in geval van een gas- of gemengd formuis.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuiqkap een stekker heeft, moet deleze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatione bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatione Niet更是bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zdat het product (bijvoorbeeld bij een te hoge stroomsterkle, categorie I) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controlen.

De afzuigkap worden geleverd met een special netsnoor. Als dit snoer beschadigd is, moet u een新产品 exemplaar aanvragen bij de technische Dienst.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschäfte product geschikt zijn voor het gekozen installmentgebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*)(zie ook het betreffende onderdeel van每次都 gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialien in de afzugkap zitten (bjv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiqkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificierde installmentomteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuiqkap te kuren houden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleon opbouwmontage.

Indien panelen en/of wanden en/of zijkastjes aanwezig zijn, controllerer of er voldoende ruimte is om de afzuiigkap te monteren en controllerer of het bedieningspaneel gemakkelijk bereikt kan worden.

Alleen voor enkele modellen

Als optinueel toebehoren is het möglichk een esthetische schouw aan te schaffen, controller bij een erkende dealer of

voor Uw model deze mogelijkheid is voorzien.

Er worden aangeraden de wasemkap na de aanschaf van de schouw te installereren om de meest geschikte installmentatie toe te passen.

afb. 5-14-15-16-17

Werking

T1. Lichten ON/OFF

T2. Snelheidsafname

Door op de toets T2 te drukken neemt de snelheid af, van snelheid 4 (intensieve zuigkracht) maar snelheid 1.

Door,ijdens de werkung op snelheid 1, op de toets T2 te drukken gaat de afzuigkap op OFF.

T3. Snelheidstoename

Door op de toets T3 te drukken schakelt de afzuigkap van de OFF stand over maar snelheid 1.

Door op de toets te drukken (afzuigkap ON) neemt de snelheid van de motor toe: van snelheid 1aar snelheid 4 (intensieve zuigkracht).

Bij jegere snelheid gaat het betreffende Led lampje aan.

Snelheid 1 - Led 1

Snelheid 2 - Led 2

Snelheid 3 - Led 3

Snelheid 4 (Intensieve) - Led 4 (knipperend lampje)

Voor de intensieve zuigkracht is er een timer functie. De standaardijd is 5 Minutes, na afloop ervan schakelt de afzuigkap overaar snelheid 2.

Om de functie voor de ingesteldeijd uit te schakelen druk op de toets T2, de afzuigkap gaat over op stand 3.

T4. Snelheid Timer

De timer voor de snelheid worden geactiveerd door op de toets T4 te drukken, na afloop van de ingesteldearend gaat de afzuigkap uit.

De tijdsinstelling is op de volgende wijze onderverdeeld:

Snelheid 1 - 20 minutes (knipperend Led lampje 1)

Snelheid 2 - 15 minutes (knipperend Led lampje 2)

Snelheid 3 - 10 minutes (knipperend Led lampje 3)

Snelheid 4 (Intensieve) - 5 minuten (knipperend Led lampje 4)

Tijdens de timer functie, door op de toetst T2 te drukken, verlaat de kap de timer functie en neemt de snelheid af.

Door op de toets T3 te drukken verlaat de kap de timer functie en neemt de snelheid toe.

Door op de toets T4 te drukken verlaat de kap de timer functie en blijft de kap indezelfde snugheid.

Vetfilter signalering

Na 40 werkuur gaat het Led lampje 1 knipperen.

Als deze signalering verschijnt要去 het geinstalleerde vetfiltergereinigd worden.

Omde signalering te resetten houd de toets T4,5 seconden lang, ingedrukt.

De kap kaakt een "BEEP" geluid en het Led lampje 1 stopt te knipperen.

Koolstoffilter signalering

Na 160 werkuur gaat het Led lampje 2 knipperen.

Als deze signalering verschijnt要去 het geinstalleerde koolstofffilter verrangen worden.

Omde signalering te resetten houd de toets T4,5 seconden lang, ingedrukt.

De kap kaakt een "BEEP" geluid en het Led lampje 2 stopt te knipperen.

In het geval van een gewijktijdige signalering van beiden filters, knipperen op de display, achterelhaar, Led 1 en Led 2.

De reset geschiedt door 2 maal de boven beschreiben procedure uit te voeren.

De eerste keer worden de signalering van het koolstofffilter geset, de tweedekeer de signalering van het vetfilter.

In de standard modus is de koolstofffilter signalering nicht actief.

Indien de afzuigkap als filterende apparaat worden gebruikt moet de koolestofffilter signalering geactiveerd worden.

Activering van de koolstofffilter signalering:

Plaats de kap op OFF en houd de toets T4, 5 seconden lang, ingedrukt.

Zodra de toets ingedrukt worden gaan de Ledden van de betreffende actieve filter signaleringen aan.

De kap maakt een "BEEP" geluid en het Led lampje 2 knippert 2 seconden lang.

De Led lampjes 1 en 2 blijven onceveer 2 seconden lang aan voordat de kap waar op de OFF stand gaat.

Uitschakeling van de koolstofffilter signalering:

Plaats de kap op OFF en houd de toets T4, 5 seconden lang, ingedrukt.

Zodra de toets ingedrukt worden gaan de Ledden van de betreffende actieve filter signaleringen aan.

De kap maakt een "BEEP" geluid en het Led lampje 2 staatuit.

Het Led lampje 1 blijft onceveer 2 seconden lang aan voordat de kap waar op de OFF stand gaat.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen. GEBRIK GEEN ALCOHOL!

Panel

afb. 8-9_22-23

Onderhoud van het paneel

Demontage :

• Laat het paneel omhoog schuiven (voor onceveer 2cm);

-Trek het paneel open.

Reiniging:

het paneel moet metdezelfde regelmaat als het vetfilter gereinigd worden, gebruik een vochtig doeK met een neutraal reinigingsmiddel.

Gebruik geen schurende producten. GEBRUIK GEEN ALCOHOL!

Montage :

Handel in de gegenovergestelde volgorde als voor de demontage.

Attentie! controller altijd of het paneel goed op+zijnplaats vastzit.

Vetfilter

afb. 10-21

Vangent veteeljtes op uit de kookdampen.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze moodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Koolstofffilter (alleen voor filterend apparaat) afb.20

De verzadiging van de koolstofffilter vindt plaats na een min ofmeer geprolongeerd gebruik en hangt af van het soort kokenen de regelmaat waarmee de vefilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of alsde aanwijzer verzadigde filters - indien aanwezig op hetmodel in Uw bezit - dezeoodnzaak aangeeft) verrangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Vervangling lampjes

afb.24

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijsduur ten opzichte van de tradionele lampjes en een elektriciteitsbesparing van wel 90% .

Om de lampen te verrangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.
