Τύπος προϊόντος	Παζλ
Μάρκα	Metabo
Μοντέλο	STEB 70 QUICK
Τροφοδοσία	Δίκτυο (καλώδιο τροφοδοσίας)
Ονομαστική τάση	230 V ~ (ελέγξτε την πινακίδα)
Ονομαστική συχνότητα	50 Hz
Κατηγορία προστασίας	II (διπλή μόνωση)
Ταχύτητα χωρίς φορτίο	Ρυθμιζόμενη με τροχό (0 έως μέγ.)
Εκκρεμής κίνηση	4 θέσεις (0 έως III)
Λοξή κοπή	Ναι, έως 45°
Μέγ. ικανότητα κοπής (ξύλο)	Δείτε το τεχνικό φυλλάδιο (σελίδα 3)
Μέγ. ικανότητα κοπής (μη σιδηρούχα μέταλλα)	Δείτε το τεχνικό φυλλάδιο (σελίδα 3)
Μέγ. ικανότητα κοπής (χαλύβδινη λαμαρίνα)	Δείτε το τεχνικό φυλλάδιο (σελίδα 3)
Φυσητήρας ρινισμάτων	Μεταγωγή (ενεργό/απενεργοποίηση)
Σύνδεσμος αναρρόφησης	Διάμετρος 30 mm
Βάση πλάκας	Ρυθμιζόμενη σε γωνία και θέση (πριόνισμα κοντά σε τοίχο)
Μοχλός τάνυσης λάμας	Χωρίς εργαλείο
Κλείδωμα συνεχούς λειτουργίας	Ναι (κουμπί συνεχούς λειτουργίας)
Προστασία από τυχαία επαφή	Προστατευτικός βραχίονας (11)
Προστατευτικό κάλυμμα	Αφαιρούμενο για αναρρόφηση
Κατάλληλα υλικά	Ξύλο, μη σιδηρούχα μέταλλα, λαμαρίνα, πλαστικά και παρόμοια
Συντήρηση	Τακτικός καθαρισμός των ανοιγμάτων εξαερισμού· περιστασιακή λίπανση του δίσκου στήριξης λάμας
Περιλαμβανόμενα αξεσουάρ	Πλακίδιο κατά της θραύσης, πλακέ κλειδί, προστατευτικό κάλυμμα (ανάλογα με την έκδοση)
Προαιρετικά αξεσουάρ	Κυκλικός και παράλληλος οδηγός, απορροφητήρας Metabo

Συχνές ερωτήσεις - STEB 70 QUICK METABO

Πώς να αλλάξετε τη λάμα του παζλ STEB 70 QUICK;

Γυρίστε τον μοχλό τάνυσης (1) προς τα εμπρός μέχρι τέρμα, στη συνέχεια αφήστε τον. Τοποθετήστε τη λάμα (3) μέχρι τέρμα, βεβαιώνοντας ότι τα δόντια είναι στραμμένα προς τα εμπρός. Επαναφέρετε τον μοχλό τάνυσης (1) στην αρχική του θέση. Φορέστε προστατευτικά γάντια, καθώς η λάμα μπορεί να είναι κοφτερή και ζεστή.

Πώς να ρυθμίσετε την εκκρεμή κίνηση στο STEB 70 QUICK;

Χρησιμοποιήστε το μοχλό ρύθμισης (7) για να επιλέξετε μεταξύ 4 θέσεων: 0 (χωρίς εκκρεμή κίνηση) έως III (μέγιστη κίνηση). Προσαρμόστε τη ρύθμιση στο υλικό και τον τύπο κοπής. Συμβουλευτείτε τη σελίδα 3 για προτεινόμενες τιμές.

Πώς να κάνετε λοξή κοπή με αυτό το παζλ;

Αφαιρέστε πρώτα το προστατευτικό κάλυμμα, το πλακίδιο κατά της θραύσης και τον εύκαμπτο σωλήνα αναρρόφησης. Χαλαρώστε τη βίδα (4), σπρώξτε ελαφρά τη βάση πλάκας (5) προς τα εμπρός και περιστρέψτε την στην επιθυμητή γωνία (έως 45°). Σφίξτε τη βίδα. Η γωνία φαίνεται στη βαθμονομημένη βάση (17).

Πώς να χρησιμοποιήσετε τον φυσητήρα ρινισμάτων;

Πατήστε το κουμπί ελέγχου (6) στη δεξιά πλευρά του μηχανήματος για να ενεργοποιήσετε τον φυσητήρα (σύμβολο ➞ ορατό αριστερά). Για να τον σταματήσετε, πατήστε το κουμπί στην αριστερή πλευρά. Ο φυσητήρας απομακρύνει τη θέα από τη γραμμή κοπής.

Πώς να συνδέσετε έναν απορροφητήρα στο STEB 70 QUICK;

Τοποθετήστε το προστατευτικό κάλυμμα (9) για βέλτιστη αναρρόφηση. Συνδέστε έναν εύκαμπτο σωλήνα αναρρόφησης διαμέτρου 30 mm στον σύνδεσμο αναρρόφησης (16). Απενεργοποιήστε τον φυσητήρα ρινισμάτων για να αποφύγετε ενοχλήσεις.

Πώς να ρυθμίσετε την ταχύτητα κοπής;

Χρησιμοποιήστε τον τροχό (12) για να προρυθμίσετε τη μέγιστη ταχύτητα. Κατά τη χρήση, μπορείτε επίσης να διαμορφώσετε την ταχύτητα πιέζοντας περισσότερο ή λιγότερο τη σκανδάλη (13). Η πραγματική ταχύτητα παραμένει μικρότερη ή ίση με την τιμή του τροχού.

Πώς να ενεργοποιήσετε τη συνεχή λειτουργία;

Πιέστε πρώτα τη σκανδάλη (13), στη συνέχεια κλειδώστε την με το κουμπί συνεχούς λειτουργίας (14). Για να σταματήσει, πιέστε ξανά τη σκανδάλη. Προσοχή: το μηχάνημα συνεχίζει να λειτουργεί αν ξεφύγει από τα χέρια στη λειτουργία συνεχούς.

Ποια υλικά μπορώ να κόψω με το STEB 70 QUICK;

Το εργαλείο έχει σχεδιαστεί για κοπή ξύλου, μη σιδηρούχων μετάλλων, λαμαρίνας, πλαστικών και παρόμοιων υλικών. Χρησιμοποιήστε λάμα κατάλληλη για το υλικό. Οποιαδήποτε άλλη χρήση απαγορεύεται και μπορεί να προκαλέσει ζημιές ή τραυματισμούς.

Πώς να συντηρήσετε το παζλ Metabo;

Καθαρίζετε τακτικά το μηχάνημα και τα ανοίγματα εξαερισμού με έναν απορροφητήρα. Φυσήξτε τον συγκρατητήρα λάμας με πεπιεσμένο αέρα περιοδικά. Καθαρίστε τα ανοίγματα πίσω από τον δίσκο στήριξης λάμας (2) εάν χρειαστεί. Ρίχνετε περιστασιακά μια σταγόνα λαδιού στον δίσκο στήριξης λάμας.

Ποια αξεσουάρ είναι διαθέσιμα για το STEB 70 QUICK;

Η Metabo προσφέρει έναν κυκλικό και παράλληλο οδηγό για κυκλικές (∅100-360 mm) και παράλληλες κοπές (μέγ. 210 mm). Συμβουλευτείτε τον κατάλογο ή τον ιστότοπο www.metabo.com για την πλήρη γκάμα. Χρησιμοποιείτε αποκλειστικά γνήσια αξεσουάρ Metabo.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ STEB 70 QUICK METABO

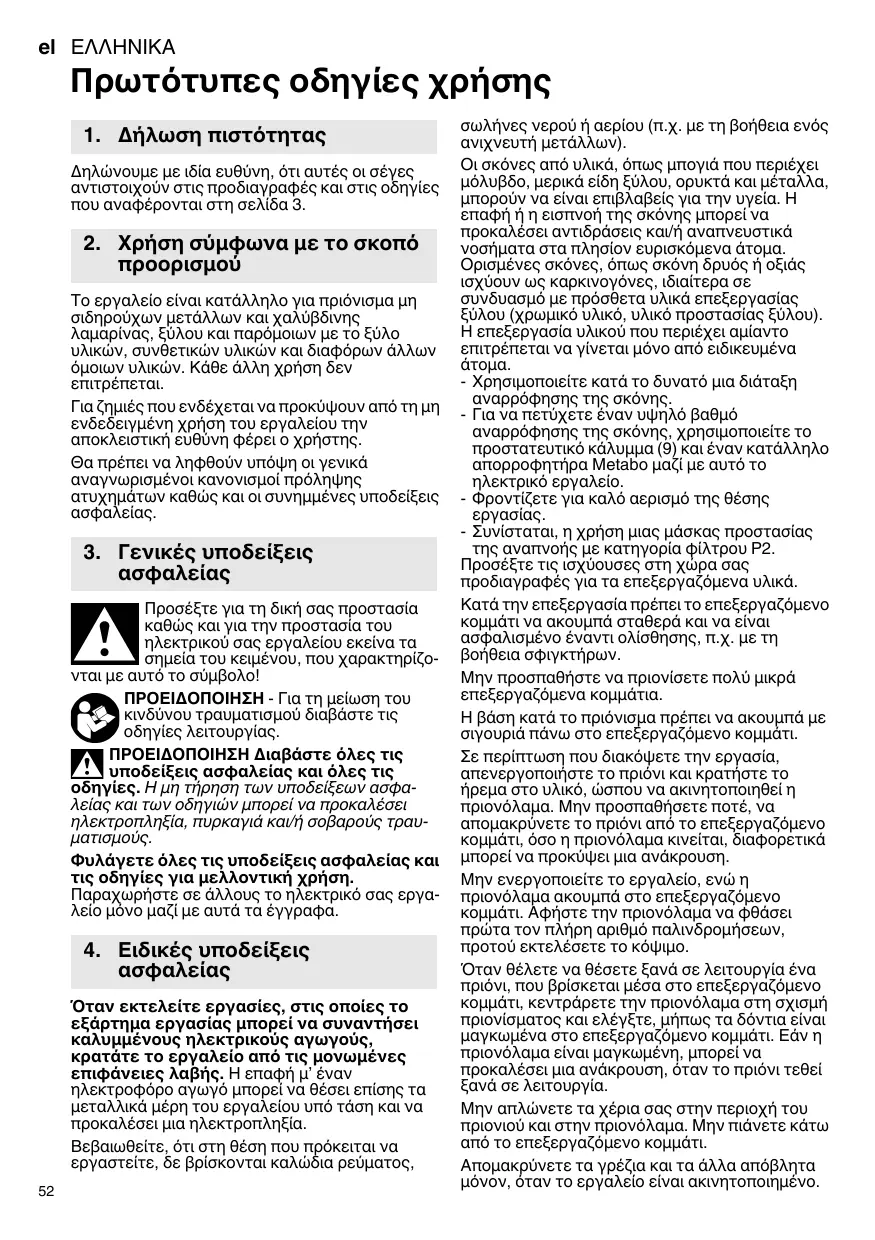

el Πρωτότυπες οδηγίες χρήσης 52

Πρωτότυπες οδηγίες χρήσης

1. Δήλωση πιστότητας

Δηλώνουμε με ιδία ευθύνη, ότι αυτές οι σέγες αντιστοιχούν στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 3.

2. Χρήση σύμφωνα με το σκοπό προορισμού

Το εργαλείο είναι κατάλληλο για πριόνισμα μη σιδηρούχων μετάλλων και χαλύβδινης λαμαρίνας, ξύλου και παρόμοιων με το ξύλο υλικών, συνθετικών υλικών και διαφόρων άλλων όμοιων υλικών. Κάθε άλλη χρήση δεν επιτρέπεται.

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας.

3. Γενικές υποδείξεις ασφαλείας

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο-

νται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις

οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Παραχωρήστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

4. Ειδικές υποδείξεις ασφαλείας

'Отан εκτελείτε εργασίες, στις οποίες το εξάρτημα εργασίας μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς, κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δε βρίσκονται καλώδια ρεύματος,

σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων).

Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλεσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα. Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα άτομα.

• Χρησιμοποιείτε κατά το δυνατό μια διάταξη αναρρόφησης της σκόνης.
• Για να πετύχετε έναν υψηλό βαθμό αναρρόφησης της σκόνης, χρησιμοποιείτε το προστατευτικό κάλυμμα (9) και έναν κατάλληλο απορροφητήρα Metabo μαζί με αυτό το ηλεκτρικό εργαλείο.
• Φροντίζετε για καλό αερισμό της θέσης εργασίας.
• Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου P2. Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζόμενα υλικά.

Κατά την επεξεργασία πρέπει το επεξεργαζόμενο κομμάτι να ακουμπά σταθερά και να είναι ασφαλισμένο έναντι ολίσθησης, π.χ. με τη βοήθεια σφιγκτήρων.

Μην προσπαθήστε να πριονίσετε πολύ μικρά επεξεργαζόμενα κομμάτια.

Η βάση κατά το πριόνισμα πρέπει να ακουμπά με σιγουριά πάνω στο επεξεργαζόμενο κομμάτι.

Σε περίπτωση που διακόψετε την εργασία, απενεργοποιήστε το πριόνι και κρατήστε το ήρεμα στο υλικό, ώσπου να ακινητοποιηθεί η πριονόλαμα. Μην προσπαθήσετε ποτέ, να απομακρύνετε το πριόνι από το επεξεργαζόμενο κομμάτι, όσο η πριονόλαμα κινείται, διαφορετικά μπορεί να προκύψει μια ανάκρουση.

Μην ενεργοποιείτε το εργαλείο, ενώ η πριονόλαμα ακουμπά στο επεξεργαζόμενο κομμάτι. Αφήστε την πριονόλαμα να φθάσει πρώτα τον πλήρη αριθμό παλινδρομήσεων, προτού εκτελέσετε το κόψιμο.

'Отан θέλετε να θέσετε ξανά σε λειτουργία ένα πριόνι, που βρίσκεται μέσα στο επεξεργαζόμενο κομμάτι, κεντράρετε την πριονόλαμα στη σχισμή πριονίσματος και ελέγξτε, μήπως τα δόντια είναι μαγκωμένα στο επεξεργαζόμενο κομμάτι. Εάν η πριονόλαμα είναι μαγκωμένη, μπορεί να προκαλέσει μια ανάκρουση, όταν το πριόνι τεθεί ξανά σε λειτουργία.

Μην απλώνετε τα χέρια σας στην περιοχή του πριονιού και στην πριονόλαμα. Μην πιάνετε κάτω από το επεξεργαζόμενο κομμάτι.

Απομακρύνετε τα γρέζια και τα άλλα απόβλητα μόνον, όταν το εργαλείο είναι ακινητοποιημένο.

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού ή συντήρηση, τραβήξτε το φις από την πρίζα.

Κίνδυνος τραυματισμού από την κοφτερή πριονόλαμα της σέγας. Η πριονόλαμα της σέγας μπορεί μετά το πριόνισμα να είναι καυτή. Φοράτε προστατευτικά γάντια.

5. Επισκόπηση

Βλέπε σελίδα 2.

1 Μοχλός σύσφιγξης για τη στερέωση της πριονόλαμας
2 Τροχίσκος στήριξης της πριονόλαμας
3 Πριονόλαμα
4 Βίδα για τη ρύθμιση της βάσης
5 Báση
6 Κουμπί ενεργοποίησης της διάταξης ξεφυσήματος των πριονιδιών
7 Μοχλός ρύθμισης της ταλάντωση
8 'Ελασμα προστασίας σχισίματος
9 Προστατευτικό κάλυμμα
10 Διάταξη σύσφιγξης της πριονόλαμας
11 Βραχίονας προστασίας για την προστασία έναντι ακούσιας επαφής της πριονόλαμας
12 Τροχίσκος ρύθμισης για τη ρύθμιση του αριθμού των παλινδρομήσεων
13 Πληκτροδιακόπτης
14 Κουμπί σταθεροποίησης για συνεχή λειτουργία
15 Εξαγωνικό κλειδί
16 Στόμιο αναρρόφησης
17 Περιστρεφόμενη υποδοχή με ένδειξη της ρυθμισμένης γωνίας κοπής

6. Θέση σε λειτουργία

⚠️ Πριν τη θέση σε λειτουργία ελέγξτε, αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

Μην αφήνετε το εργαλείο να λειτουργεί χωρίς πριονόλαμα.

6.1 Τοποθέτηση του ελάσματος προστασίας σχισίματος

Kivδυνος τραματισμού από την κοφτερή πριονόλαμα της σέγας. Κατά την τοποθέτηση του ελάσματος προστασίας σχισίματος (8), πρέπει να αφαιρεθεί η πριονόλαμα.

Γυρίστε το εργαλείο ανάποδα, η βάση δείχνει προς τα επάνω. Σπρώξτε το έλασμα προστασίας σχισίματος από μπροστά μέσα και προσέξτε επιπλέον τα ακόλουθα 2 σημεία:

• Η λεία πλευρά του ελάσμάτος δείχνει προς τα επάνω.
• Η σχισμή δείχνει προς τα πίσω (στην κατεύθυνση του καλωδίου σύνδεσης στο ρεύμα).

'Οταν εργάζεστε με τοποθετημένη την πλάκα προστασίας (βλέπε στο κεφάλαιο Εξαρτήματα 10.), τοποθετήστε τότε το έλασμα προστασίας σχισίματος στην πλάκα προστασίας.

6.2 Τοποθέτηση της πριονόλαμας

Kivduvoc trauumatismou apó thn koftepń prionólauma tns séyas. H prionólauma tns séyas μπορεί μετά το πριόνισμα να είναι καυτή. Φοράτε προστατευτικά γάντια.

Χρησιμοποιείτε μια πριονόλαμα, που είναι κατάλληλη για το υλικό που πρόκειται να πριονίσετε.

• Γυρίστε το μοχλό σύσφιγξης (1) μέχρι τέρμα προς τα εμπρός και αφήστε τον ελεύθερο (ο μοχλός σύσφιγξης παραμένει ανοιχτός).
• Τοποθετήστε την πριονόλαμα (3) μέχρι τέρμα. Εδώ προσέξτε, να δείχνουν τα δόντια της πριονόλαμας προς τα εμπρός και να βρίσκονται σωστά μέσα στο αυλάκι του τροχίσκου στήριξης της πριονόλαμας (2).
• Επαναφέρετε το μοχλό σύσφιγξης (1) στην αρχική του θέση (η πριονόλαμα είναι τώρα σφιγμένη σταθερά).

6.3 Τοποθέτηση/αφαίρεση του προστατευτικού καλύμματος

Τοποθέτηση: Τοποθετήστε το προστατευτικό κάλυμμα (9) από εμπρός μέχρι να ασφαλίσει.

Αφαίρεση: Πιάστε το προστατευτικό κάλυμμα (9) πλάγια από τις δύο πλευρές, σηκώστε το λίγο και μετά αφαιρέστε το προς τα εμπρός.

6.4 Πριόνισμα με αναρρόφηση σκόνης

• Συνδέστε στο στόμιο αναρρόφησης (16) μια κατάλληλη συσκευή αναρρόφησης.
  Χρησιμοποιήστε έναν εύκαμπτο σωλήνα αναρρόφησης με μια διάμετρο προσαρμογέα 30 mm.
• Για την ιδανική απόδοση αναρρόφησης της σκόνης τοποθετήστε πάνω το προστατευτικό κάλυμμα (9).
• Απενεργοποιήστε τη διάταξη ξεφυσήματος των πριονιδιών (Βλέπε στο κεφάλαιο 7.1).

6.5 Πριόνισμα χωρίς αναρρόφηση σκόνης

- Εκτελείτε την εργασία χωρίς το προστατευτικό κάλυμμα (9) (για την αφαίρεση βλέπε στο κεφάλαιο 6.3).

6.6 Λοξές κοπές

Αφαιρέστε το προστατευτικό κάλυμμα (9), το έλασμα προστασίας σχισίματος (8) και το σωλήνα αναρρόφησης. Αυτά τα εξαρτήματα δεν μπορούν να χρησιμοποιηθούν στις λοξές κοπές.

• Λύστε τη βίδα (4).
• Σπρώξτε τη βάσή (5) λίγο προς τα εμπρός και γυρίστε την.
• Μετά σπρώξτε τη βάση (5) προς τα πίσω ή προς τα εμπρός σε μια από τις θέσεις ασφάλισης (τις θέσεις ασφάλισης μπορείτε να τις δείτε μέσα από το πίσω, ημικυκλικό άνοιγμα στη βάση (5).) Η εκάστοτε ρυθμισμένη γωνία μπορεί να διαβαστεί στον αντίστοιχο αριθμό στην περιστρεφόμενη υποδοχή (17) της βάσης. Ρυθμίστε άλλες γωνίες με τη βοήθεια ενός μετρητή γωνιών.
• Σφίξτε ξανά τη βίδα (4).

6.7 Πριόνισμα κοντά στον τοίχο

Αφαιρέστε το προστατευτικό κάλυμμα (9), το έλασμα προστασίας σχισίματος (8) και τον οδηγό κύκλων και παραλλήλων. Αυτά τα εξαρτήματα δεν μπορούν να χρησιμοποιηθούν στο πριόνισμα κοντά στον τοϊχο.

• Λύστε τη βίδα (4) τόσο, ώστε η βάση (5) να μπορεί να σηκωθεί λίγο.
• Σηκώστε λίγο τη βάση (5) και σπρώξτε την μέχρι τέρμα προς τα πίσω.
• Σφίξτε ξανά τη βίδα (4).

7. Χρήση

7.1 Διάταξη ξεφυσήματος των πριονιδιών

Ενεργοποιούμενη διάταξη ξεφυσήματος για ελεύθερη ορατότητα στο σημείο κοπής.

ON: Πατήστε το κουμπί ενεργοποίησης (6) στη δεξιά πλευρά του εργαλείου. (Στην αριστερή πλευρά του εργαλείου μπορείτε να δείτε το σύμβολο ( ).

OFF: Πατήστε το κουμπί ενεργοποίησης (6) στην αριστερή πλευρά του εργαλείου. (Στη δεξιά πλευρά του εργαλείου μπορείτε να δείτε το σύμβολο ✗).

7.2 Ρύθμιση της ταλάντωσης

Στο μοχλό ρύθμισης (7) ρυθμίστε την επιθυμητή ταλάντωση.

Θέση "0" = Η ταλάντωση είναι απενεργοποιημένη

...

Θέση "III" = Μέγιστη ταλάντωση

Για τη συνιστούμενη τιμή ρύθμισης βλέπε στη σελίδα 3.

Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια πρακτική δοκιμή.

7.3 Ρύθμιση του μέγιστου αριθμού παλινδρομήσεων

Ρυθμίστε το μέγιστο αριθμό παλινδρομήσεων στον τροχίσκο ρύθμισης (12). Αυτό είναι επίσης δυνατό και κατά τη διάρκεια της λειτουργίας.

Για τη συνιστούμενη τιμή ρύθμισης βλέπε στη σελίδα 3.

Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια πρακτική δοκιμή.

7.4 Ενεργοποίηση/Απενεργοποίηση, αλλαγή του αριθμού παλινδρομήσεων, συνεχής λειτουργία

ON: Πατήστε τον πληκτροδιακόπτη (13). Ο αριθμός των παλινδρομήσεων μπορεί να αλλάξει, πιέζοντας μέσα τον πληκτροδιακόπτη (μέχρι το ρυθμισμένη μέγιστο αριθμό παλινδρομήσεων, βλέπε στο κεφάλαιο 7.3).

OFF:Αφήστε ελεύθερο τον πληκτροδιακόπτη (13).

Συνεχής λειτουργία: Για συνεχή λειτουργία ο πατημένος μέσα πληκτροδιακόπτης (13) μπορεί να ασφαλιστεί με το κουμπί σταθεροποίησης (14).

Για την απενεργοποίηση της συνεχούς λειτουργίας, (13) πατήστε ξανά τον πληκτροδιακόπτη.

Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι' αυτό κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από την προβλεπόμενη χειρολαβή, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι.

8. Καθαρισμός, συντήρηση

Καθαρίζετε το εργαλείο τακτικά. Καθαρίζετε επίσης τις σχισμές αερισμού στον κινητήρα με έναν απορροφητήρα σκόνης (ηλεκτρική σκούπα). Καθαρίζετε τακτικά και καλά τη διάταξη σύσφιγξης της πριονόλαμας με πεπιεσμένο αέρα. Όταν χρειάζεται, καθαρίστε το ανοίγματα πίσω από τον τροχίσκο στήριξης της πριονόλαμας (2).

Κάπου-κάπου λαδώνετε με μια σταγόνα λάδι πάνω τον τροχίσκο στήριξης της πριονόλαμας (2).

9. Συμβουλές και τεχνάσματα

Βύθιση της πριονόλαμας

Στα λεπτά, μαλακά υλικά μπορεί κανείς να βυθίσει την πριονόλαμα σέγας μέσα στο επεξεργαζόμενο κομμάτι, χωρίς προηγουμένως να ανοίξει μια τρύπα. Χρησιμοποιείτε μόνο κοντές πριονόλαμες. Μόνο σε περίπτωση ρύθμισης της γωνίας 0°. Βλέπε εικόνα στη σελίδα 2. Θέστε το μοχλό ρύθμισης (7) στη θέση "0" (η ταλάντωση είναι απενεργοποιημένη). Ακουμπήστε τη σέγα με την μπροστινή ακμή της βάσης (5) πάνω στο επεξεργαζόμενο κομμάτι. Κρατήστε καλά την ενεργοποιημένη σέγα και οδηγήστε την αργά προς τα κάτω. Όταν η πριονόλαμα περάσει μέσα, μπορεί να ενεργοποιηθεί και η ταλάντωση.

Στα χοντρότερα επεξεργαζόμενα κομμάτια πρέπει πρώτα να ανοίξει κανείς μια τρύπα, μέσα από την οποία μπορεί να περάσει η πριονόλαμα.

10. Εξαρτήματα

Χρησιμοποιείτε μόνο τα γνήσια αξεσουάρ της Metabo.

Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Τοποθετείτε το εξάρτημα με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

Βλέπε σελίδα 4.

Α Οδηγός κύκλων και παραλλήλων Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο.

10.1 Τοποθέτηση του οδηγού κύκλων και παραλλήλων

Για το πριόνισμα κύκλων ( Φ 100 - 360 mm) και για την κοπή παράλληλα σε μια ακμή (μεγ. 210 mm).

Τοποθέτηση των στοιχείων σύσφιγξης (σελίδα 4, Εικ. I)

Τοποθετήστε το στοιχείο σύσφιγξης (a) με το άνοιγμα προς τα εμπρός και την κοχλιοτομημένη τρύπα προς τα επάνω πάνω στη βάση (5). Βιδώστε από την κάτω πλευρά τις βίδες (b).

Μετά τη χρήση αφαιρέστε ξανά τα στοιχεία σύσφιγξης, επειδή στο φαλτσοκόψιμο

μπορεί να υποστεί ζημιά η διάταξη σύσφιγξης της πριονόλαμας (10).

Σε γωνία λοξής κοπής 45° δεν επιτρέπεται η σέγα να στραφεί προς τα δεξιά, επειδή

διαφορετικά θα προκληθεί ζημιά στη διάταξη σύσφιγξης της πριονόλαμας (10).

Τοποθέτηση του οδηγού κύκλων (σελίδα 4, Εικ. II)

• Σπρώξτε τη ράβδο του οδηγού κύκλων και παραλλήλων πλάγια μέσα στα στοιχεία σύσφιγξης (α) (η μύτη κεντραρίσματος (c) δείχνει προς τα κάτω).
• Ρυθμίστε την επιθυμητή ακτίνα (d).
• Σφίξτε τις βίδες (b).

Τοποθέτηση του οδηγού παραλλήλων (σελίδα 4, Εικ. III)

• Σπρώξτε τη ράβδο του οδηγού κύκλων και παραλλήλων πλάγια μέσα στα στοιχεία σύσφιγξης (α) (η μύτη κεντραρίσματος (c) δείχνει προς τα επάνω).
• Ξεβιδώστε τη μύτη κεντραρίσματος (c).
• Ρυθμίστε τη διάσταση (e)
• Σφίξτε τις βίδες (b).

11. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από τροτεχνίτες!

Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής, απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

12. Προστασία περιβάλλοντος

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτημάτων.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την

ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

13. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.

Μ =Ροπή στρέψης
T_1 =Μέγιστο πάχος υλικού σε ξύλο
T_2 = Μέγιστο πάχος υλικού σε μη σιδηρούχα μέταλλα
T_3 = Μέγιστο πάχος υλικού σε χαλύβδινη λαμαρίνα
n_0 =Αριθμός παλινδρομήσεων χωρίς φορτίο
P_1 =Ονομαστική ισχύς
P_2 = Αποδιδόμενη ισχύς
m = Βάρος χωρίς καλώδιο σύνδεσης στο ρεύμα

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745.

Εργαλείο της κατηγορίας βαθμού προστασίας II

\~ Εναλλασσόμενο ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπής

⚠️ Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για το χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

a_h,CM = Tιμή εκπομπής κραδασμών (πριόνισμα μεταλλικού ελάσματος)

a_h,CW = T ( )

K_h, = Ανασφάλεια (ταλάντωση)

Τυπικές ηχητικές στάθμες, αξιολόγηση Α:

L_pA = Στάθμη ηχητικής πίεσης

L'WA = Στάθμη ηχητικής ισχύος

K_pA, K_WA = Av i

Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!
