Produkttype	Stikksag
Merke	Metabo
Modell	STEB 70 QUICK
Strømforsyning	Nett (strømkabel)
Nominell spenning	230 V ~ (se typeskiltet)
Nominell frekvens	50 Hz
Beskyttelsesklasse	II (dobbeltisolert)
Tomgangshastighet	Justerbar med hjul (0 til maks.)
Pendelbevegelse	4 stillinger (0 til III)
Skråkutt	Ja, opptil 45°
Maks. skjærekapasitet (tre)	Se teknisk håndbok (side 3)
Maks. skjærekapasitet (ikke-jernholdige metaller)	Se teknisk håndbok (side 3)
Maks. skjærekapasitet (stålplate)	Se teknisk håndbok (side 3)
Flisblåser	Kan slås av/på
Støvutsugtilkobling	Diameter 30 mm
Grunnplate	Justerbar i vinkel og posisjon (saging nær veggen)
Bladstrammerspak	Verktøyfritt
Kontinuerlig driftssperre	Ja (kontinuerlig driftsknapp)
Beskyttelse mot utilsiktet kontakt	Beskyttelsesbøyle (11)
Beskyttelsesdeksel	Avtakbart for støvutsug
Egnede materialer	Tre, ikke-jernholdige metaller, stålplate, plast og lignende
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger; av og til smøring av bladstøtteskiven
Medfølgende tilbehør	Avsplintringsplate, fastnøkkel, beskyttelsesdeksel (avhengig av versjon)
Valgfritt tilbehør	Sirkel- og parallellføring, Metabo støvsuger

Ofte stilte spørsmål - STEB 70 QUICK METABO

Hvordan skifter jeg bladet på stikksagen STEB 70 QUICK?

Drei bladstrammerspaken (1) fremover til anslag, og slipp den. Sett inn bladet (3) til anslag, pass på at tennene vender fremover. Sett bladstrammerspaken (1) tilbake i utgangsstillingen. Bruk vernehansker da bladet kan være skarpt og varmt.

Hvordan justerer jeg pendelbevegelsen på STEB 70 QUICK?

Bruk justeringsspaken (7) for å velge mellom 4 stillinger: 0 (ingen pendelbevegelse) til III (maksimal bevegelse). Tilpass innstillingen til materialet og kuttetypen. Se side 3 for anbefalte verdier.

Hvordan utfører jeg et skråkutt med denne stikksagen?

Fjern først beskyttelsesdekselet, avsplintringsplaten og støvutsugslangen. Løsne skruen (4), skyv grunnplaten (5) litt fremover og drei den til ønsket vinkel (opptil 45°). Stram skruen igjen. Vinkelen vises på den graderte basen (17).

Hvordan bruker jeg flisblåseren?

Trykk på kontrollknappen (6) på høyre side av maskinen for å aktivere flisblåseren (symbol ➞ synlig til venstre). For å stoppe, trykk på knappen på venstre side. Flisblåseren holder skjærelinjen fri for flis.

Hvordan kobler jeg en støvsuger til STEB 70 QUICK?

Sett på beskyttelsesdekselet (9) for optimal støvutsug. Koble en støvutsugslange med diameter 30 mm til støvutsugtilkoblingen (16). Slå av flisblåseren for å unngå forstyrrelser.

Hvordan justerer jeg skjærehastigheten?

Bruk hjulet (12) til å forhåndsinnstille maksimal hastighet. Under bruk kan du også modulere hastigheten ved å trykke mer eller mindre på avtrekkeren (13). Den faktiske hastigheten forblir lavere eller lik hjulets verdi.

Hvordan aktiverer jeg kontinuerlig drift?

Trykk først på avtrekkeren (13), og lås den med kontinuerlig driftsknapp (14). For å stoppe, trykk på avtrekkeren igjen. Forsiktig: Maskinen fortsetter å gå hvis den glir ut av hendene i kontinuerlig driftsmodus.

Hvilke materialer kan jeg skjære med STEB 70 QUICK?

Verktøyet er designet for å skjære tre, ikke-jernholdige metaller, stålplate, plast og lignende materialer. Bruk et blad som passer til materialet. Annen bruk er ikke tillatt og kan føre til skade eller personskade.

Hvordan vedlikeholder jeg Metabo stikksagen?

Rengjør maskinen og ventilasjonsåpningene regelmessig med en støvsuger. Blås bladholderen ren med trykkluft med jevne mellomrom. Rengjør åpningene bak bladstøtteskiven (2) om nødvendig. Drypp av og til en dråpe olje på bladstøtteskiven.

Hvilket tilbehør er tilgjengelig for STEB 70 QUICK?

Metabo tilbyr en sirkel- og parallellføring for sirkulære kutt (∅100-360 mm) og parallelle kutt (maks. 210 mm). Se katalogen eller nettstedet www.metabo.com for hele sortimentet. Bruk kun godkjente Metabo-tilbehør.

BRUKSANVISNING STEB 70 QUICK METABO

no Original bruksanvisning 40

da Original brugsanvisning 44

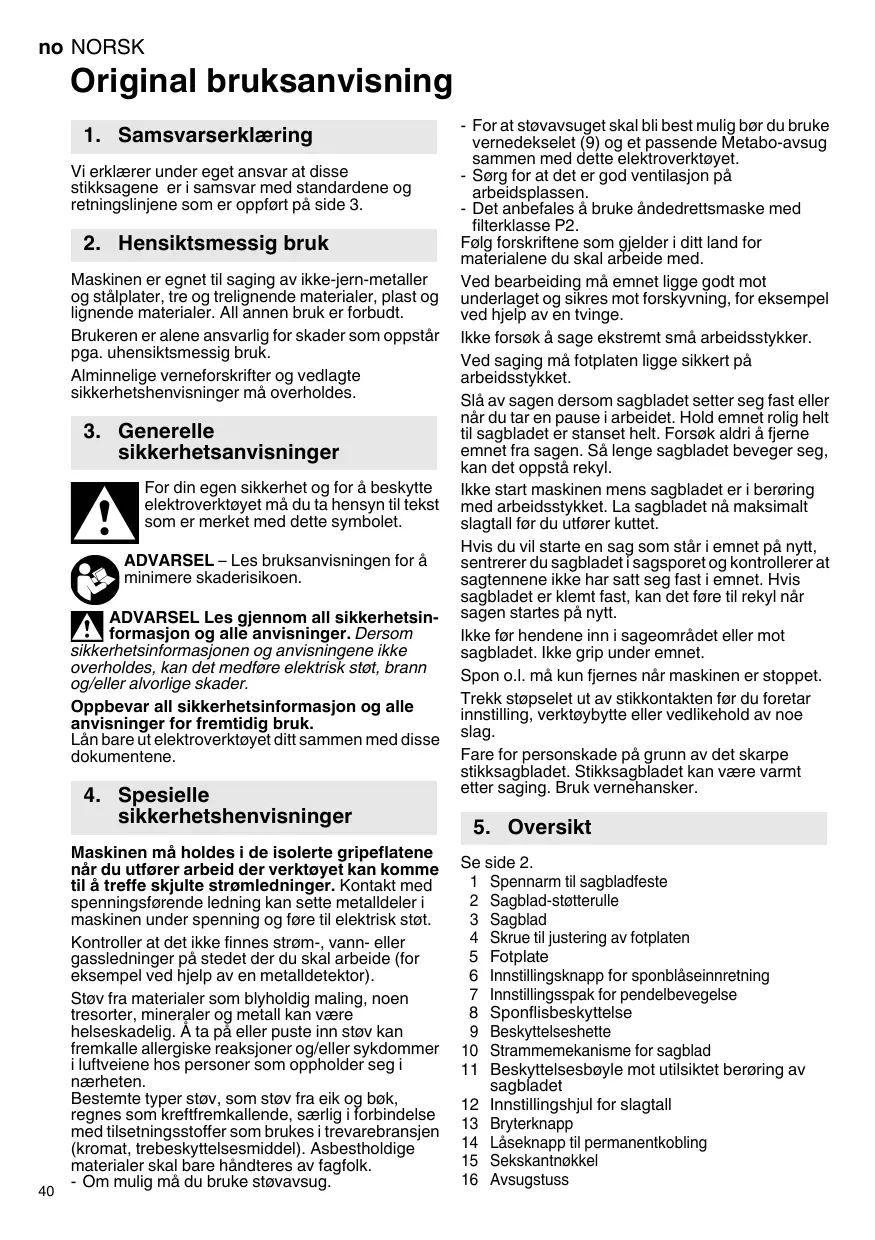

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar at disse stikksagene er i samsvar med standardene og retningslinjene som er oppført på side 3.

2. Hensiktsmessig bruk

Maskinen er egnet til saging av ikke-jern-metaller og stålplater, tre og trelignende materialer, plast og lignende materialer. All annen bruk er forbudt.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

- Om mulig må du bruke støvavsug.

• For at støvavsuget skal bli best mulig bør du bruke vernedekselet (9) og et passende Metabo-avsug sammen med dette elektroverktøyet.
• Sørg for at det er god ventilasjon på arbeidsplassen.
• Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

Ved bearbeiding må emnet ligge godt mot underlaget og sikres mot forskyvning, for eksempel ved hjelp av en tvinge.

Ikke forsøk å sage ekstremt små arbeidsstykker.

Slå av sagen dersom sagbladet setter seg fast eller når du tar en pause i arbeidet. Hold emnet rolig helt til sagbladet er stanset helt. Forsøk aldri å fjerne emnet fra sagen. Så lenge sagbladet beveger seg, kan det oppstå rekyl.

Ikke start maskinen mens sagbladet er i berøring med arbeidsstykket. La sagbladet nå maksimalt slagtall før du utfører kuttet.

Ikke før hendene inn i sageområdet eller mot sagbladet. Ikke grip under emnet.

Spon o.l. må kun fjernes när maskinen er stoppet.

Trekk støpselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag.

Fare for personskade på grunn av det skarpe stikksagbladet. Stikksagbladet kan være varmt etter saging. Bruk vernehansker.

5. Oversikt

Se side 2.

1 Spennarm til sagbladfeste
2 Sagblad-støtterulle
3 Sagblad
4 Skrue til justering av fotplaten
5 Fotplate
6 Innstillingsknapp for sponblåseinnretning
7 Innstillingsspak for pendelbevegelse
8 Sponflisbeskyttelse
9 Beskyttelseshette
10 Strammemekanisme for sagblad
11 Beskyttelsesbøyle mot utilsiktet berøring av sagbladet
12 Innstillingshjul for slagtall
13 Bryterknapp
14 Låseknapp til permanentkobling
15 Sekskantnøkkel
16 Avsugstuss

17 Sokkel som angir innstilt kappevinkel

6. Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.

Ikke la maskinen gå uten sagblad.

6.1 Sett i sponflisbeskyttelsen

Fare for personskade på grunn av det skarpe stikksagbladet. Når sponflisbeskyttelsen (8) s på, må sagbladet være fjernet.

Snu maskinen, fotplaten peker oppover.

Sponflisbeskyttelsen skyves inn forfra mens følgende 2 punkter følges:

• Platens glatte side peker oppover.
• Åpningen peker bakover (mot nettkabelen).

Når du arbeider med montert beskyttelsesplate (se kapittelet Tilbehør 10.), skal sponflisbeskyttelsen settes inn i beskyttelsesplaten.

6.2 Sette i sagblad

Fare for personskade på grunn av det skarpe stikksagbladet. Stikksagbladet kan være t etter saging. Bruk vernehansker.

Bruk et sagblad som er egnet til materialet som skal sages.

• Skru spennarmen (1) fremover så langt det går, og slipp (spennarmen forblir åpen).
• Sett sagbladet (3) inn så langt det går. Pass på at sagtennene viser fremover og at sagbladet ligger riktig i sporet på sagblad-støtterullen (2).
• Skru spennarmen (1) tilbake i utgangsposisjonen (sagbladet er nå spent fast).

6.3 Fest/ta av vernedekselet

Feste: Vernedekselet (9) skyves på forfra så lang det går

Ta av: Vernedekselet (9) gripes på begge sider, løftes lett opp og trekkes så fremover.

6.4 Saging med støvavsug

• Koble et passende avsugsapparat til utblåsningsstussen (16). Bruk en sugeslange med en koblingsstykkediameter på 30 mm.
• Sett på vernedekselet for optimalt støvavsug (9).
• Slå av sponblåseinnretningen (se kapittel 7.1).

6.5 Saging uten støvavsug

- Arbeid uten vernedeksel (9) (for å ta det av, se kapittel 6.3).

6.6 Skråsnitt

Ta av vernedeksel (9), sponflisbeskyttelse (8) og avsugslange. Disse delene kan ikke brukes ved skrå kutt.

• Løsne skruen (4).
• Skyv fotplaten (5) litt fremover og drei den.
• Skyv så fotplaten (5) bak- eller fremover i en av rastene (rastene kan ses gjennom den bakre, halvrunde åpningen på fotplaten (5)). Den

innstilte vinkelen kan leses av på tallet på sokkelen (17) til fotplaten. Still inn andre vinkler med en vinkelmåler.

- Trekk til skruen igjen (4).

6.7 Saging inntil vegger

Ta av vernedekselet (9), sponflisbeskyttelse (8) og sirkel- og parallellføring. Disse delene kan ikke brukes ved saging inntil vegger.

• Løsne skruen (4) så mye at fotplaten (5) kan løftes litt opp.
• Løft fotplaten (5) litt og skyv den bakover så langt det går.
• Trekk til skruen igjen (4).

7. Bruk

7.1 Sponblåseinnretning

Blåseluftfunksjon for klar sikt på kuttelinjen.

På: Trykk inn innstillingsknappen (6) på maskinens høyre side. (På venstre side av maskinen ses symbolet( ).

Av: Trykk inn innstillingsknappen (6) på maskinens venstre side. (På høyre side av maskinen ses symbolet ✗).

7.2 Innstilling av pendelbevegelsen

Still inn ønsket pendelbevegelse på innstillingsspaken (7).

Stilling "0" = Pendelbevegelsen er slått av ...

Stilling "III" = maksimal pendelbevegelse Anbefalt innstillingsverdi, se side 3.

Den beste innstillingen finner du ofte lettest ved å gjøre en praktisk test.

7.3 Innstilling av maksimalt slagtall

Still inn maksimalt slagtall med innstillingshjulet (12). Dette er også mulig under drift.

Anbefalt innstillingsverdi, se side 3.

Den beste innstillingen finner du ofte lettest ved å gjøre en praktisk test.

7.4 Slå av/på, endre slagtall, permanentkobling

På: Trykk på bryterknappen (13). Slagtallet kan endres ved at du trykker inn bryterknappen (helt til maksimalt slagtall, se kapittel 7.3).

Av: Slipp bryterknappen (13).

Permanentkobling: For permanentkobling kan den trykte bryterknappen (13) låses med läseknappen (14). (13) Utkobling oppnås ved at du trykker én gang til på bryterknappen.

Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i håndtaket. Stå med god balanse og arbeid konsentrert.

8. Rengjøring, vedlikehold

Rengjør maskinen med jevne mellomrom.

Rengjør med en støvsuger i motorens lufteåpninger.

Blås ut sagbladets strammemekanisme regelmessig med trykkluft.

Rengjør åpningene bak sagblad-støtterullen (2).

Drypp fra tid til annen en dråpe olje på sagbladstøtterullen (2).

9. Tips og triks

Stikke inn

På tynne, myke materialer kan men stikke sagbladet inn i arbeidsemnet uten å ha boret hull på forhånd. Bruk bare korte sagblad. Kun ved vinkelinnstilling 0°.

Se bilde på side 2. Sett innstillingsspaken (7) i stilling "0" (pendelbevegelsen er slått av). Sett stikksagen med fremkanten på fotplaten (5) på arbeidsemnet. Hold en stikksag som er i bruk, godt fast og før den nedover. Når sagbladet er skåret fritt, kan pendelbevegelsen slås på.

Ved tykkere materialer må det først bores et hull som sagbladet kan settes inn i.

10. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Fest tilbehøret på en sikker måte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker måte. Tap av kontroll kan føre til skader.

Se side 4.

A Sirkel- og parallellføring

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

10.1 Montering av sirkel- og parallellføring

Til saging av sirkler (∅ 100–360 mm) og kutt parallelt med kanter (maks. 210 mm).

Montering av klemelementer (side 4, bilde I)

Legg klemelementene (a) med åpningen fremover og gjengeboringen oppover på fotplaten (5). Skru skruene (b) inn fra undersiden.

Fjern klemelementene etter bruk, da sagbladets strammemekanisme (10) kan es.

Ved en skråsnittvinkel på 45° skal stikksagen ikke svinges mot høyre, da sagbladets nmemekanisme (10) kan skades.

Montere sirkelføring (side 4, bilde II)

• Skyv sirkel- og parallellføringen sidelengs inn i klemelementene (a) (sentreringsspissen (c) viser nedover).
• Still inn ønsket radius (d).
• Trekk til skruen (b).

Montere parallellføring (side 4, bilde III)

• Skyv sirkel- og parallellføringen sidelengs inn i klemelementene (a) (sentreringsspissen (c) viser nedover).
• Skru ut sentreringsspiss (c).
• Still inn mål (e).
• Trekk til skruen (b).

11. Reparasjon

Elektroverktøy må kun repareres av elektro-fagfolk!

Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres.

Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og

elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer i hensikt av teknisk forbedring.

M = Dreiemoment
T_1 = Største materialtykkelse i tre
T_2 = Største materialtykkelse i ikke-jernmetaller
T_3 = Største materialtykkelse i stålplater
n_0 = Slagfrekvens ved tomgang
P_1 = Nominelt effektopptak
P_2 = Avgitt effekt
m = Vekt uten nettkabel

Måleverdier iht. EN 60745.

Maskin i beskyttelsesklasse II

\~ Vekselstrøm

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å anslå emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelser, tilstanden til elektroverktøyet eller innsatsverktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (Vektorsum i tre retninger) fastsatt iht. EN 60745:

$$ \begin{array}{c} \text {h, D} \quad = \text {Svingningsemisjonsverdi} \ \text {(saging av metallplate)} \end{array} $$

$$ \begin{array}{r l} a _ {h, D} & = \text { Svingningsemisjonsverdi } \ & \text {(saging av tre)} \end{array} $$

$$ K _ {h, \dots} = \text { Usikkerhet (vibrasjon) } $$

$$ L _ {p A} = \text { lydtrykkniv } \text { a } $$

$$ L _ {W A} = \text { lydeffektnivå } $$

$$ K _ {p A}, K _ {W A} = U s i k k e r h e t $$

Bruk hørselsvern!
