BRUKSANVISNING STE 90 SCS, STE 90 SCS METABO

6.4 Satta p/a/ta av skyddet

Satta: snapp fast skyddet (11) framifr

Läge 0 = pendlingen ar av

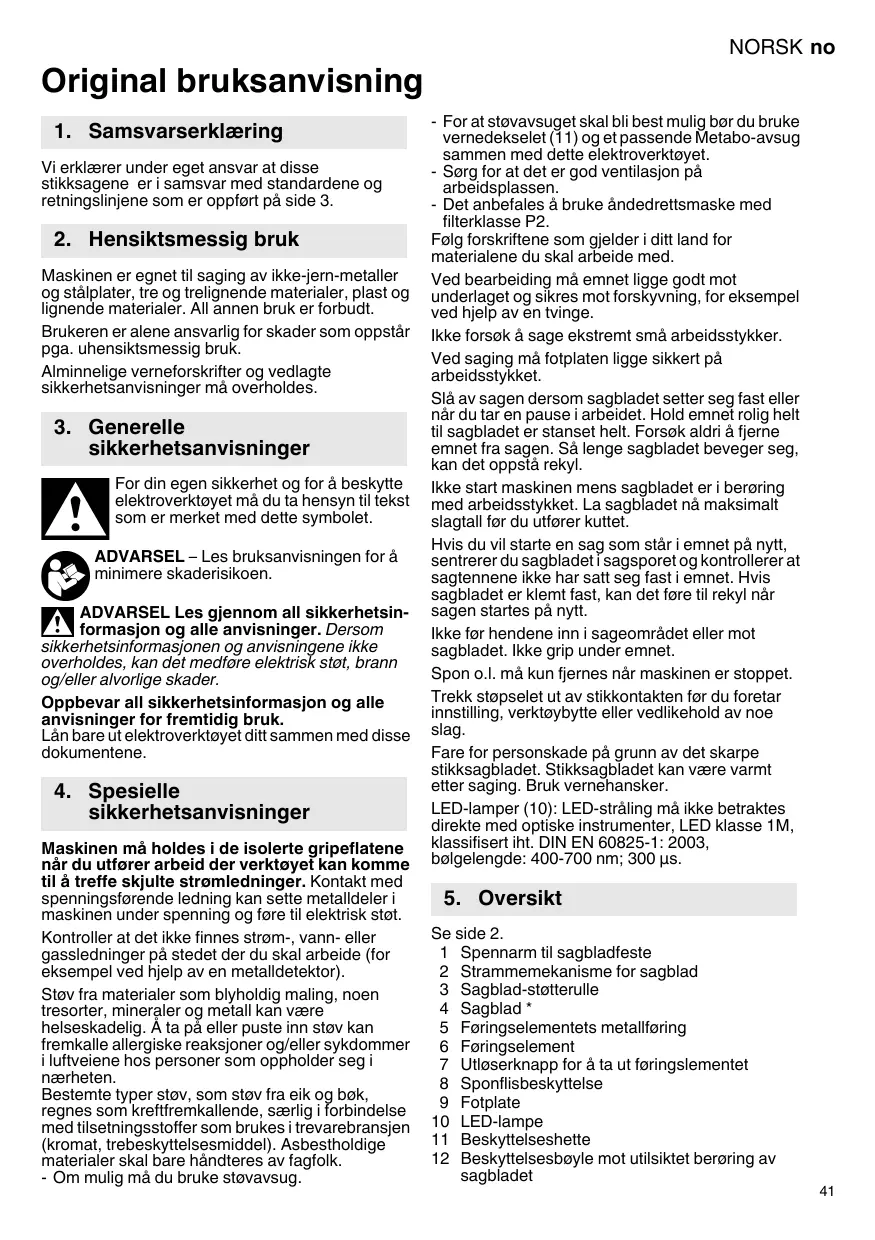

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar at disse stiksagene er i samsvar med standardene og retningslinjene som er oppfør på side 3.

2. Hensiktsmessig bruk

Maskinen er egnet til raging av ikke-jern-metaller og stålplater, tre og treligende materialer, plast og lignende materialer. All annen bruk er forbudt.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte sikkerhetsanvisninger på over holds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for á beskytte elektroverktøyet mä du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bra克斯anvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfere elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lán bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesielle sikkerhetsanvisninger

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helseskadelig. A ta pa ull er puste inn stov kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i naerheten.

Bestemte typ stov, som stov fra eik og bok, regnes som kreftrekmallende, sarrlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare handteres av fagfolk. - Om mulig ma du bruke stovavsug.

• For at stovavsuget skal bli best mulig bør du bruke vermedekselet (11) og att passende Metabo-avsug sammen med dette elektroverktoyet.
• Sørg for at det er god ventilasjon på arbeidsplassen.
• Det anbefales Å bruke Åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

Ved bearbeiding mæ emnet ligge godt mot underlaget og sikres mot forskyvning, for eksempel ved hjelp av en tvinge.

Ilke forsok Å sage ekstrem små arbeidsstykker.

Ikke for hendene inn i sageområdet eller mot sagbladet. Ikke grip under emnet.

Spon o.l. ma kun fjernes nár maskinen er stoppet.

Trekk stopselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag.

Fare for personskade på grunn av det skarpe stikksagbladet. Stikksagbladet kan vår varmt etter saging. Bruk vernehansker.

LED-lamper (10): LED-stråling må ikke betraktes direkte med optiske instrumenter, LED klasse 1M, klassifisert iht. DIN EN 60825-1: 2003, bølgelengde: 400-700 nm; 300 μs.

5. Oversikt

Se side 2.

1 Spennarm til sagbladfeste
2 Strammemekanisme for sagblad
3 Sagblad-stotterulle
4 Sagblad
5 Føringselementets metallføring
6 Føringselement
7 Utløserknapp for a ta ut føringselementet
8 Sponflisbeskyttelse
9 Fotplate
10 LED-lampe
11 Beskyttelseshette
12 Beskyttesesbøyle mot utilsiktet berøring av sagbladet

13 Innstillingsspak for pendelbevegelse
14 Innstillingsknapp for sponblaseinnretning
15 Skyvebryter
16 Sekskantnokkel
17 Innstillingshjul for slagtall
18 Avsugstuss
19 Skrue til justering av fotplaten
20 Sokkel som angir innstilt kappevinkel
* avhengig av utstyr //DDne inkludert

6. Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskitet stemmer

ens med strømnettets spesifikasjoner.

Ikke la maskinen gå uten sagblad.

6.1 Sett i sponflisbeskyttelsen

Fare for persanskade på grunn av det skarpe stiksagbladet. Nár sponflisbeskyttelsen (8)

• Hold maskinen med fotplaten ned.
• Trykk på utløserknappen. Føringselementet faller da ut av holderen i fotplaten.

(Hvis foringselementet ikke faller ut av seg selv, kan du sette unbrakonøkkelen (16) inn i hullet på foringselementet og ta det ut slik.)

For rette kutt setter du føringselementet inn.
A slik at metallføringen (5) viser nedover og
der ut av forplaten.

Fro skrå- og kurvesnitt setter du føringselementet inn sik at metallføringen (5) inner inn i fotplaten.

• Sett inn fotplaten mens du holder utløserknappen innate.
  Merknad: Den kan bare settes inn nár hullet i foringselementet peker bakover (til nettkabelen).

6.3 Sette i sagblad

Fare for personskade på grunn av det skarpe stikksagbladet. Stikksagbladet kan vår

varmt etter saging. Bruk vernehansker.

Bruk et sagblad som er egnet til materialet som skal sages.

• Drei spennarmen (1) fremover til den stopper, og hold den der.
• Sett sagbladeet (4) inn sä langt det gär. Pass pà at sagtennene viser fremover og at sagbladeet ligger riktig i sporet pà sagblad-stotterullen (3).
• Slipp spennarmen (1). (Den dreier seg tilbake til utgangsposisjonen av seg selv. Sagbladet er nä spent fast).

6.4 Fest/ta av vernedekselet

Ta av: Vernedekselet (11) grips på begge sider, løfteslettoppogtrekkessa fremover.

6.5 Saging med stovavsug

• Koble et passende avsugsapparat til utblasningsstussen (18). Bruk en sugeslangemed en koblingsstykkediameter på 30~mm
• Sett på vernedekselet for optimal støvavsug (11).
• Slá av sponblaseinnretningen (se kapittel 7.1).

6.6 Saging uten stovavssug

• Arbeid uten verneteksel (11) (for a ta det av, se kapittel 6.4).

6.7 Skråsnitt

Ta av vernedeksel (11), sponflisbeskyttelse (8) og avsugslange. Disse delene kan/DDKE brukes ved skr kutt.

-Ta ut foringeslementet (6) (se kapittel 6.2).
- Løsne skruen (19).
- Skyv fotplaten (9) litt fremover og drei den.
- Skyy sā fotplaten (9) bak-ller fremover i en av rastene (rastene kan ses gjennom den bakre, halvrunde Āpningen på fotplaten (9)). Den innstilte vinkeln kan leses av på tallet på soskeken (20) til fotplaten. Still inn andere vinkler med en vinkelmålær.
- Trekk til skruen igjen (19).
- Sett inn fangs elementet (6) igjen (se kapittel 6.2).

6.8 Saging inntil vegger

Taav vernetdekselet (11), sponflisbeskytelse (8) og sirkel- og parallellforing. Disse delene kan ikke brukes ved saging inntil vegger.

• Ta ut føringselementet (6) (se kapittel 6.2).
• Løsne skruen (19) sö mye at fotplaten (9) kan løftes litt opp.
• Løft fotplaten (9) litt og skyv den bakover sö langt det går.
• Trekk til skruen igjen (19).
• Sett inn fangs elementet (6) igjen (se kapittel 6.2).

7. Bruk

7.1 Sponblaseinnretting

Blaseluftfunksjon for klar sikt på kuttelinjen.

Pá: Trykkinn innstillingsknappen (14) pá maskinens hóyre side. (Pá venstre side av maskinen ses symbolet).

Av: Trykk inn innstillingsknappen (14) på maskinens venstre side. (På høyre side av maskinen ses symbolet).

7.2 Innstilling av pendelbevegelsen

Still inn onsket pendelbevegelse pa innstillingsspaken (13).

7.3 Innstilling av maksimal slagtall

Still inn maksimalt slagtall med innstillingshjulet (17). Dette er ogsa mulig under drift.

Anbefalt innstillingsverdi, se side 3.

Den Beste innstillingen finner du ofte lettest ved Å gjore en praktisk test.

7.4 Start og stopp, permanentkobling

Unngà utilisiktet start av maskinen: Slå alltid av maskinen'nar stopselet blir trukket ut av kontakten eller ved strombrudd.

! Under vedvarende drift fortsetter maskinen a gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i handetaket. Stå med god balanse og arbeid konsentert.

Innkobling: Skyy skyvebryteren (15) forover. Vipp den nedover til den smekker på plass dersom du onsker kontinuereg innkobling.

Utkobling: Trykk på bakerste del av skyvebryteren (15) og slipp opp.

7.5 LED-lampe

Til bruk ved arbeid på steder med darylig belysning. LED-lampen (10) lyser(nr maskinen er slatt pa.

8. Rengjøring, vedlikehold

Rengjør maskinen med javne mellomrom.

Rengjor med en stovsuger i motorens lufteapninger.

Blås ut sagbladets strammemeikanisme regelmessig med trykkuft.

Rengjør Åpningene bak sagblad-støtterullen (3).

Drypp fra tid til annen en drape olje på sagbladstøtterullen (3).

9. Tips og triks

Stikke inn

Pá tynne, myke materialer kan men stikke sagbladet inn i arbeidsemnet uten Å ha boret hull paforhand. Bruk bare korte sagblad. Kun ved vinkelinnstilling 0^

Ved tykkere materialer mä det først bores et hull som sagbladet kan settes inn i.

10. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i dette bruksanvisningen.

Fest tilbehåret på en sikker måte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker måte. Tap av kontroll kan fore til skader.

Se side 4.

A Sirkel- og parallellfording

Det komplette tilbehorsprogrammet finner du pà www.metabo.com eller i hovedkatalogen.

10.1 Montering av sirkel- og parallellfording

Til saging av sirkler (Ø 100-360 mm) og kutt parallelt med kanter (maks. 210 mm).

Montering av klelelemententer (side 4, bilde I)

Legg klem elementente (a) med apningen fremover og gjengeboringen oppoven pa fotplaten (9). Skru skruene (b) inn fra undersiden.

Fjern kleemelementene erter bruk, da sagbladets strammemekanisme (2) kan skades.

Montere sirkelforing (side 4, bilde II)

• Skyy sirkel- og parallellføringen sidelengs inn i klemelementene (a) (sentreringsspissen (c) viser nedover).
• Still inn onsket radius (d).
• Trekk til skruen (b).

Montere parallellforing (side 4, bilde II)

• Skyy sirkel- og parallellføringen sidelengs inn i klemelementente (a) (sentreringsspissen (c) viser nedover).
• Skru ut sentreringsspiss (c).
• Still inn mål (e).
• Trekk til skruen (b).

11. Reparasjon

Elektroverktøy mx kun repareres av elektofagfolk!

Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktoy som mA repareres.

Adresser på www.metabo.com.

Følg nasjonale forskritter for miljøvennlig kassering og reskulering av gamle maskiner, emballasjer og tilbehør.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og

elektroniskeprodukter og direktivets implementingi nasonjal rett, ma elektronverktoy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer i forbindelse med tekniisk forbedring.

M = Dreiemoment

T1 =Storste materialtykkelse itre

T2 = Største materialtykkelse i ikke-jernmetaller

T3 =Storste materialtykkelse i stalplater

n0 =Slagfrekvens ved tomgang

P1 =Nominelt effektopptak

P2 =Avgitt effekt

m =Vekt uten nettledning

Måleverdier iht. EN 60745.

Maskin i besykttelsesklasse II

Vekselstrom

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjor det mulig a ansla emisjonen til elektroverktoyet og a sammenlikne ulike elektroverktoy. Avhengig av bruksbetingelser, tilstanden til elektroverktoyet ell insatsverktoyet, kan den faktiske belastningen vare hoyere ullere. Ta hensyn til arbeidspauser og perioder med minde belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren pa grunn av tilpassede vurderingssverdier, f.eks. organisoriske tiltak.

Totalverdi for vibrasion (Vektorsum i tre retninger)
fastsatt iht. EN 60745:

a_h,D =Svingningssemisjonsverdi (saging av metallplate)

a_h,D = Svingningssemisjonsverdi (saging av tre)

K_h, = Usikkerhet (vibrasjon)
