MODE D'EMPLOI STE 90 SCS, STE 90 SCS METABO

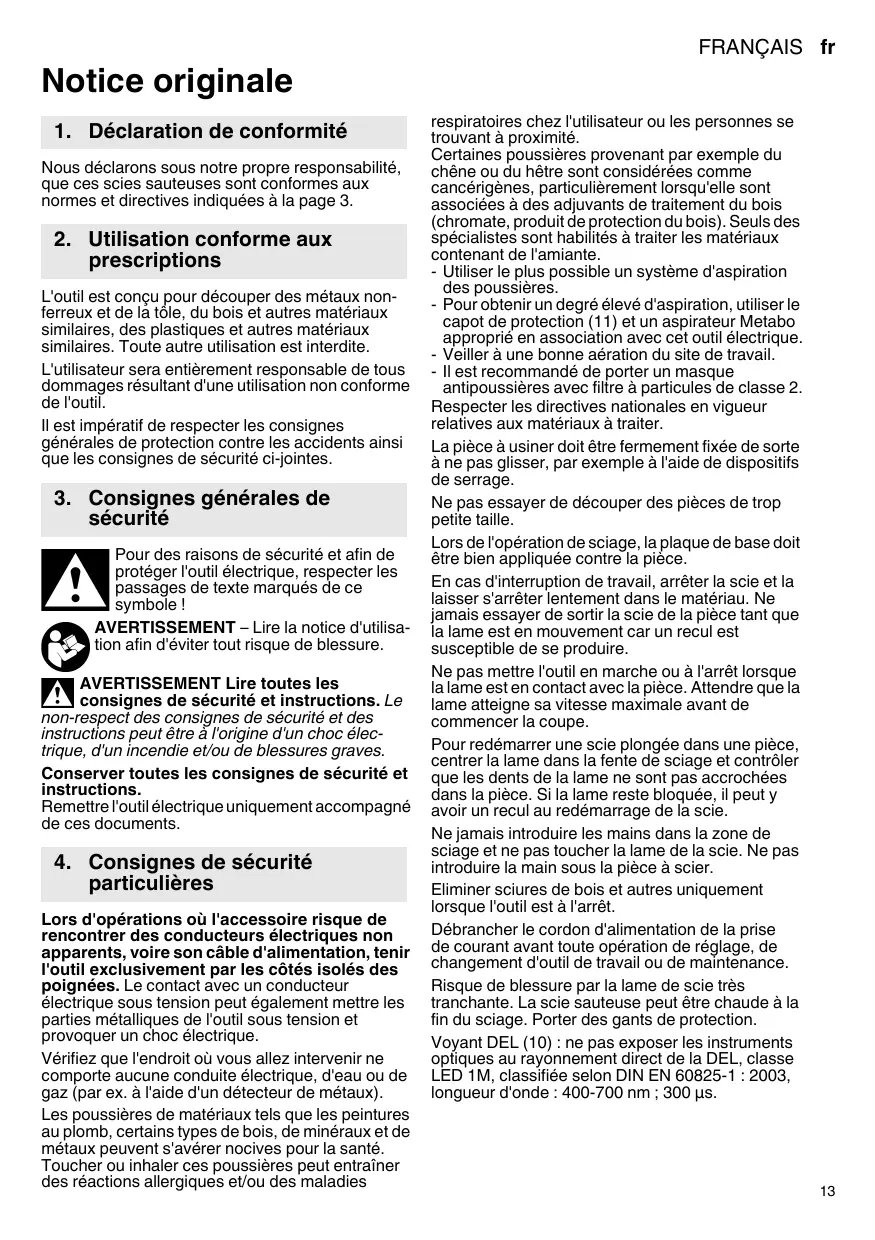

1. Déclaration de conformité

Nous déclarons sous notre propre responsabilité, que ces scies sauteuses sont conformes aux normes et directives indiquées à la page 3.

2. Utilisation conforme aux prescriptions

L'outil est concu pour découvert des metaux nonferreux et de la tôle, du bois et autres matériaux similaires, des plastiques et autres materiaux similaires. Toute autre utilisation est interdite.

L'utilisateur sera entièrement responsable de tous dommages resultant d'une'utilisation non conforme de l'outil.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

Pour des raisons de sécurité et afin de protégger l'outil électricque, respecter les passages de texte marqués de ce symbole!

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le

non-respect des consignes de sécurité et des instructions peut et a l'origine d'un chic électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Remettre l'outilélectrique uniquement arrivagné de ces documents.

4. Consignes de sécurité particulières

Lors d'opérations où l'accessoire risque de rencontres des conducteurs électriques non apparents, voire son cable d'alimentation, tenir l'outil exclusivement par les côtes isolés des poignées. Le contact avec un conducteur électrique sous tension peut égalementmettre les parties métalliques de l'outil sous tension et provoquer un chic électrique.

Vérifiez que l'endetroit où vous allez intervenir ne compte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détector de métaux).

Les poussières de matérielux tels que les peintures au plomb, certains types de bois, de mineraux et de metaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies

respiratoires chez l'utilisateur ou les personnes se trouvant à proximé.

Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigénes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habitibles à Traits les matériaux contenant de l'amiente.

• Utiliser le plus possible un système d'aspiration des poussières.
• Pour obtenir un degré élevé d'aspiration, utiliser le capot de protection (11) et un aspirateur Metabo approprié en association avec cet outil électrique.
• Veiller à une bonne aération du site de travail.
• Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

La pièce à usiner doit être fermement fixée de sorte à ne pas glisser, par exemple à l'aide de dispositifs de serrage.

Ne pas essayer de découvertes pieces de trop petite taille.

Lors de l'opération de sciage, la plaque de base doit être bien appliquée contre la pierce.

En cas d'interruption de travail, arrêté la scie et la laisseur s'arrêter lentement dans le matériel. Ne jamais essayer de sortir la scie de la pièce tant que la lame est en mouvement car un recul est susceptible de se produit.

Ne pasmettre l'outil en marche ou a l'arrêt lorsque la lame est en contact avec la pièce. Attendre que la lameatteigne sa vittes maximale avant de commencer la coupe.

Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame reste bloquée, il peut y avoir un recul au redémarrage de la scie.

Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de la scie. Ne pas introduir la main sous la pierce à scier.

Eliminer sciures de bois et autres uniquement lorsque l'outil est à l'arrêt.

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance.

Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection.

Voyant DEL (10): ne pas exposer les instruments optiques au rayonnement direct de la DEL, classe LED 1M, classifiée selon DIN EN 60825-1: 2003, longueur d'onde: 400-700 nm; 300 μs.

5. Vued'ensemble

Voir page 2.

1 Levier tendeur pour bloquer la lame de la scie
2 Serre-lame
3 Disque de support de la lame
4 Lame*
5 Guide metallique
6 Element de guidage
7 Touche de déverrouillage permettant de retirer l'élement de guidage
8 Plaquette anti-éclats
9 Plaque de base
10 Voyant DEL
11 Capot de protection
12 Etrier de protection contre tout contact accidentel avec la lame
13 Levier de réglage du mouvement pendulaire
14 Bouton de commande du souffleur de copeaux
15 Interrupteur coulissant
16 Clé à six pans
17 Molette de réglage de la vitesse
18 Raccord d'aspiration
19 Vis de réglage de la plaque de base
20 Embase graduée indiquant l'angle de coupe

• suivant version/non compris dans la fourniture

6. Mise en service

Avant la mise en service, comparer si la tension secteur et la fréquence secteur

uees sur la plaque signaletique correspondent caractéristiques de votre réseau de courant.

Faire tournier l'outil sans lame.

6.1

Mise en place de la plaquette anti-éclats

Risque de blessure par la lame de scie très tranchante. Pour insérer la plaquette anti-éclats faut retirer la lame de la scie.

Returner l'outil pour orienter la plaque de base vers le haut. Insérer la plaquette anti-eclats depuis l'avant en respectant les 2 points suivants :

• La face lisse de la plaquette est orientée vers le haut.
• La fente est orientée vers l'arrière (vers le cable d'alimentation).

Pour travailler à l'aide d'une plaque de protection apposée (voir chapitre Accessoires10.), il faut insérer la plaquette anti-éclats dans la plaque de protection..

6.2 Système de coupe avec guide pour coupe droite (SCS)

Le guide métallique (5) de l'élement de guidage (6) s'insère dans la fente et stabilise l'util pour une coupe encore plus droite.

Retrait de l'objet de guidage :

• Tenir l'outil par le dessous, au niveau de la plaque de base.
• Appuyer sur la touche de déverrouillage afin que l'objet de guidage sorte de son support dans la

plaque de base.

(Si l'élement ne sort pas automatiquement, insérer une clé à six pans (16) dans le trou pour le retirer.)

Insertion de I'element de guidage :

Pour obtenir une coupe droite, inseder

I'lement de guidage de sorte que le guide

metallique (5) soit orienté vers le bas, dans le sens opposé à la plaque de base.

Pour obtenir une coupe biaise ou courbe,

guide métallique (5) disparaissé dans la plaque de base.

• Lorsque la touche de déverrouillage est enforcée, insérer l'objet de guidance dans la plaque de base.

Remarque: L'element de guidage ne peut être inséré que si son ouverture est orientée vers l'arrête (vers le cable d'alimentation).

6.3 Insérer la lame de scie

Risque de blessure par la lame de scie très

tranchante. La scie sauteuse peut'être chaude

à la fin du sciage. Porter des gants de protection.

Utiliser une lame bien adaptée au matériel à scier.

• Tourner le levier tendeur (1) jusqu'à la butée et le maintainir.
• Insérer la lame (4) jusqu'à la butée. Ce faisant, veiller à ce que les dents de la lame soient orientées vers l'avant et que la lame soit correctement placée dans la rainure du disque de support (3).
• Relâcher le levier tendeur (1). (Il returne automatiquement dans sa position d'origine. La lame est maintainant serrée).

6.4 Placer / retirer le capot de protection

Placer : Avancer le capot de protection (11) jusqu'à ce qu'il s"enclenche

Retirer : Saisir le capot de protection (11) des deux côtés, soulever lentement, puis tirer vers l'avant.

6.5 Scier avec un aspirateur

• Brancher un aspirateur ajustat sur les embouts d'aspiration (18). Utiliser un flexible d'aspiration dont le raccord a un diamètre de 30 mm.
• Pour une aspiration optimale, placer le capot de protection (11).
• Eteindre le souffleur de copeaux (voir chapitre 7.1).

6.6 Scier sans aspirateur

• Travailler sans le capot de protection (11) (pour le retirer, voir chapitre 6.4).

6.7 Coupes biaises

Retirer le capot de protection (11), la plaquette antiéclats (8) et le flexible d'aspiration. Ces pièces ne peuvent pas être utilisées pour des coupes biais.

• Retirer l'objet de guidage (6) (voir chapitre 6.2).

• Desserer la vis (19).

• Pousser la plaque de base (9) légèrement vers l'avant et la pivoter.

• Ensuite, pousser la plaque de base (9) vers l'arrière ou vers l'avant dans l'un des crans (les crans sont visibles à travers l'ouverture semicirculaire à l'arrière de la plaque de base (9)). L'angle régle est indiqué sur l'embase graduée (20) sur la plaque de base. Changer l'angle à l'aide d'un rapporteur.
• Resserrer la vis (19).
• Replacement l'objet de guidage (6) (voir chapitre 6.2).

6.8 Sciage près du mur

Retirer le capot de protection (11), la plaquette antiéclats (8) et le guide circulaire et parallele. Ces pieces ne peuvent pas etre utilisées pour des coupes pres du mur.

• Retirer l'objet de guidage (6) (voir chapitre 6.2).
• Desserrer la vis (19) jusqu'à ce que la plaque de base (9) se soulève légarement.
• Soulever légèrement la plaque de base (9) et la glisser vers l'arrière jusqu'à la butée.
• Resserrer la vis (19).
• Replacer l'objet de guidage (6) (voir chapitre 6.2).

7. Utilisation

7.1 Souffleur de copeaux

Souffleur commutable pour dégager la vue sur la coupe.

Marche: Appuyer sur le bouton de commande (14) sur le côté droit de la machine. (Le symbole est visible sur le côté gauche de la machine).

Arrêt: Appuyer sur le bouton de commande (14) sur le côté gauche de la machine. (Le symbole est visible sur le côté droit de la machine).

7.2 Régler le mouvement pendulaire

Régler le levier de réglage (13) sur le mouvement pendulaire souhaité.

Position "0" = Mouvement pendulaire arrêté

Position "III" = Mouvement pendulaire maximal
Voir les valeurs de réglage recommendées page 3.
Pour savoirquel réglage sera optimal,le moins est de faire un essai pratique.

7.3 Régler la vitesse maximale

Régler la vitesse maximale sur la molette (17). Ceci est également possible pendant la marche.

Voir les valeurs de réglage recommendées page 3.

Pour savoirquel réglage sera optimal,le moins est de faire un essai pratique.

7.4 Marche/arrêt, fonctionnement en continu

Évitez les démarrages intempéstifs : l'outil doit toujours être arrêté lorsqu'on retire le connecteur de la prise ou après une coupure de courant.

Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Tener toutes l'outil avec les deux mains au niveau de la poignée, veiller à un bon équilibre et travailler de manière concentré.

Marche : Pousser l'interrupteur coulissant (15). Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'au cran.

Arrêt : Appuyer sur l'arrière de l'interrupteur coulissant (15), puis relâcher.

7.5 Voyant DEL

Pour les travaux dans des lieux mal éclairés. Le voyant DEL (10) s'allume lorsque la machine est en marche.

8. Nettoyage, maintenance

Nettoyer régulièrement la machine. Aspirer en même temps les fentes d'aération du moteur à l'aide d'un aspirateur.

Souffler régulierement et en profondeur le serrelame à l'air compré.

Si besoin est, nettoyer les ouvertures derriere le disque de support de la lame (3).

De temps en temps, verser une goutte d'huile sur le disque de support de la lame (3).

9. Conseils et astuces

Percage

Il est possible deincer les matériaux minces et couples avec la scie sauteuse sans nécessite de les trouer au préalable. Utiliser exclusivement des lames de scie courtes. Toujours regler l'angle sur 0^

Voir illustration page 2. Positionner le levier de réglage (13) sur "0" (le mouvement pendulaire est arrêté). Placer la scie sauteuse avec le bord avant de la plaque de base (9) sur la piece. Maintenir fermement la scie en marche et la guider lentement vers le bas. Lorsque la lame est sortie, le mouvement pendulaire peut être activé.

Sur les matériaux plus écais, il faut préalablement percer un trou dans lequel introduire la lame de la scie.

10. Accessoires

Utiliser uniquement des accessoires Metabo.

Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéristiques indiquées dans la presente notice d'utilisation.

Monter correctement les accessoires. Si la machine est utilisé dans un support : fixer correctement la

fr FRANÇAIS

machine. En cas de perte de contrôle, il y a un risque de blessures.

Voir page 4.

A Guide circulaire et parallele

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

10.1 Placer le guide circulaire et parallele

Pour scier des cercles ( 0.100 - 360mm ) et effectuer des coupes paralleles sur un bord (max. 210mm ).

Placer les éléments de blocage (page 4, ill. I)

Poser les éléments de blocage (a) avec l'ouverture vers l'avant et l'alésage vers le haut sur la plaque de base (9). Serrer les vis (b) par le dessous.

Après emploi, retireer les éléments de blocage pour ne pas endommager le dispositif de l'âge de la lame (2) lors de coupes biais.

Placer le guide circulaire (page 4, ill. II)

• Insérer la tige du guide circulaire et parallele latralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientee vers le bas).
• Regler le rayon souhaite (d).
• Serrer les vis (b).

Placer le guide parallele (page 4, ill. III)

• Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le haut).
• Dévisser la pointe de centrage (c).
• Regler la mesure (e)
• Serrer les vis (b).

11. Réparations

Les travaux de réparation sur les outils électriques ne peuvent être effectuels que par un éialiste!

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pieces détachées peuvent être telé-chargées sur www.metabo.com.

12. Protection de l'environnement

Suiivre les reglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires.

Pour les pays europeens uniquement : Npas jeter les appareils électriques dans les ordures menagères ! Conformément à la

directive européen 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement.

13. Caracteristiques techniques

Commentaires sur les indications de la page 3.

Sous réserve de modifications allant dans le sens du progrès technique.

M =Couple
T1 =Epaisseur de materiaiu sup. dans bois
T2 =Epaisseur de matériel au sup. dans metaux non-ferreux
T3 =Epaisseur de matériel au sup. dans tôle acier
n0 =Vitesseàvide
P =puissance absorbée
P2 = Puissance débitée
m =poids sans cordon d'alimentation

Valeurs de mesure calculées selon EN 60745.

Outil de la classe de protection II

Courant alternative

Les caractéristiques indiquées sont soumises à tolerance (selon les normes en vigueur correspondantes).

Valeurs d'émission

7! Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils ELECTriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la solicitation réelle peut varier plus ou moins.. Pour l'estimation, tenir compte des pauses de travail et des phases de solicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.

Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 :

a_h,CM = Valeur d'émission de vibrations

(Sciage de tôle métallique)

a_h, CW = Valeur d'émission de vibrations

(Sciage de bois)

K_h, = Incertitude (oscillation)

Niveau sonore typique pondéré A :

L_pA =niveau de pression acoustique

LWA =niveau depuisance sonore

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A).

Porter un casque antibruit!
