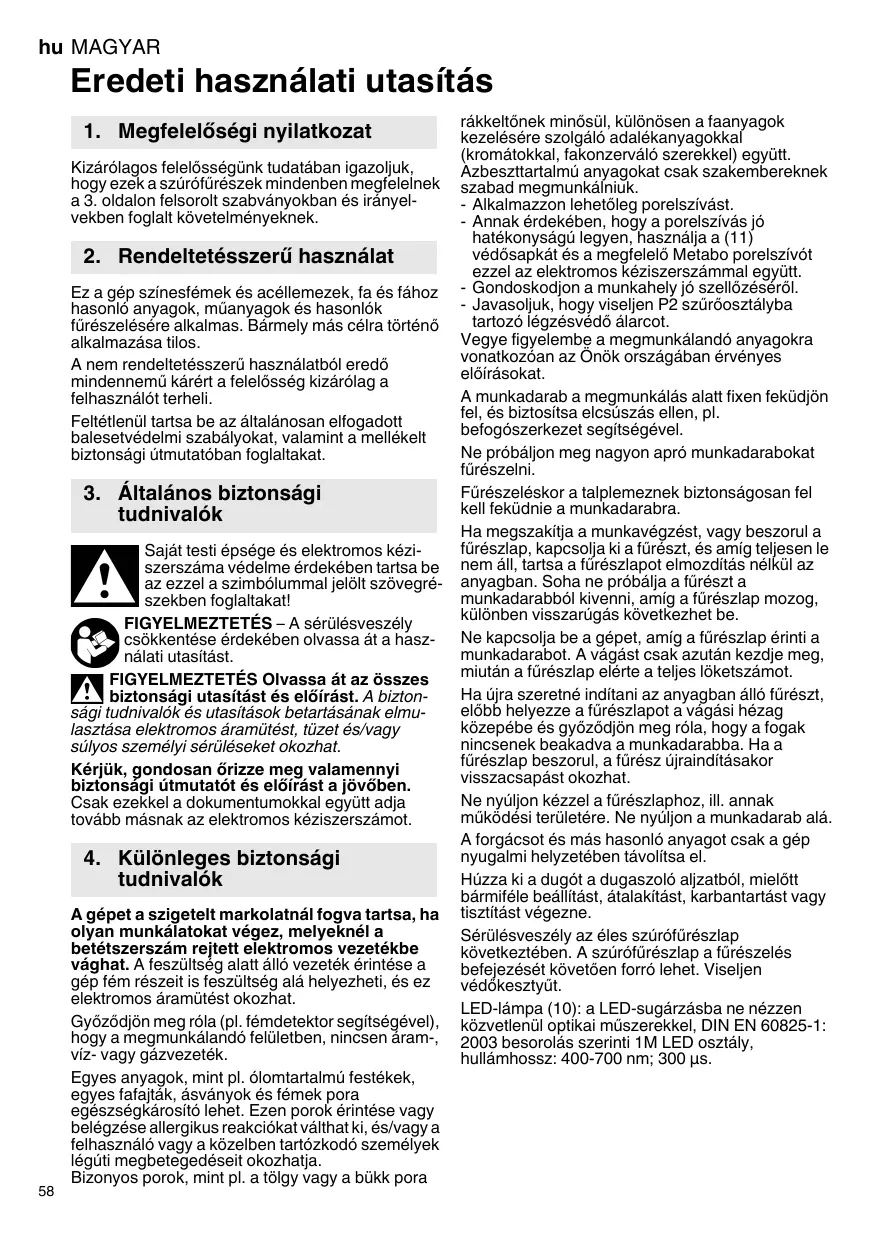

HASZNÁLATI ÚTMUTATÓ STE 90 SCS, STE 90 SCS METABO

Eredeti használatiutasítás

1. Megfeleloségi nyilatkozat

Kizarolagos felelossegunk tutadaban igazoljuk, hagy ezak a szurofureszek mindenben megfelelnek a 3. oldalon felsorolt szabvanyokban es iranyelvekben foglalt kovetelmenyeknek.

2. Rendeltetesszeru hasznalat

Ez a gép színesfémek és acélemesek, fa és fához hasónó anyagok, muányagok és hasónók fürészelésére alkumas. Barmely más celra történő alkalmazasa tilos.

A nem rendeltetesszeru hasznalatból eredó mindennemu kárté a felelosség kizarolag a felhasznalot terhelí.

Feltétlen ültartse be az altalánosan elfogadott balesetvédelmi szabályokat, valamint a mellekeltBiztonságú utmutatóban foglaltakat.

3. Általános biztonsági tudnivalók

Sajat testi epsege es elektromos kéziszerszama védelme érdekében tartsa be az ezzel a szimbolummal jalölt szövegrészekben foggaltakat!

FIGYELMEZTETES - A sérulisveszély
csökkentese érdekében olvassa à t hasznalati usytasté.

FIGYELMEZTETÉs Olvassa át az összesBiztonsági utasítást és elöirást. A bizton-

sagi tudnivalok es utasitasok betartasanak elmulasztasa elektramos aramutest, tuzet vsvag sulyos szemelyi seruliseket okozhat.

Kérjuk, gondosan orizze meg valamennyiBiztonsagi utmutató es eloirast a jovoben.

Csak ezekkel a dokumentumokkal egyutt adja tovabb masnak az elektromos kesziszerszamot.

4. Különleges biztonsági tudnivalók

A gépet a szigetelt markolatnál fogva tartsa, ha oyan munkalatokat végez, melyeknel a betétszerszám rejtét elektromos vezetékbe vághat. A feszültseg alatt alló gezeték érintése a gép fém résézeit is feszültseg alá helyezheti, és ez elektromos áramütest okozhat.

Gyózódjón meg rola (pl. fémdetektor segitségevel), hogy a megmunkálandó felületben, nincsen áram-, viz- vagy gázvezéték.

Egyes anyagok, mint pl. olomartalmu festékek,
egyes fafajtak, ásványok és fémekpora
egészségkárosito leht. Ezen porok érintese vagy
belegzese allergikus reakciókat valthat ki, és/vagy a
felhasznaló vagy a kölben tartózkodó szemelyek
léguti megbetegedeseit okozhatja.

Bizonyos porok, mint pl. a tölgy vagy a bükkpora

rakkeltonek minosul, kulönosen a faanyagok kezelésere szolgálo adalekanyagokkal (kromatókkal, fakonzervó szerekkel) együtt.

Azbesztartalmu anyagokatCsak szakembereknek szabad megmunkalniuk.

• Alkalmazzon lehetöleg porelszivást.
• Annak Erdekeken, hogy a porelszivás jó
  hatékonyságú legyen, használá (11)
  védősapkát és a megfelelo Metabo porelszivot
  ezzel az elektromos kézsizerszámmal együtt.
• Gondoskodjon a munkahely jo szellözséról.
• Javasoljuk, hogy viseljen P2 szúróosztályba tartozo légzsésvedő alarcot.

Vegye figyelembe a megmunkalandó anyagokra
vonatkozo'an az Onök országaban érvényes
elóirasokat.

A munkadarab a megmunkalás alatt fixen feküdjön fel, ésbiztosítsa elcsuszás ellen, pl.befogószerkezet segitségével.

Ne probáljon meg nagyonapro munkadarabokat fürészelni.

Fúreszeléskor a talplemeznek biztonságosan fel kell feküdnie a munkadarabra.

Ha megszakitja a munkavégzést, vagy beszorul a fureszlap, kapsolja ki a fureszt, és amig teljesen le nem all, tartsa a fureszlapot elmozdítás nélkül az anyagban. Soha ne probálajá a fureszt a munkadarabból kivenni, és amig a fureszlapozog, különben visszarúgás következhet be.

Ne kapcsolja be a gépet, amig a fureszlap érinti a munkadarabot. A vagast csak azután kezdje meg, miután a fureszlap elerte a teljes liketszámot.

Ha uyra szeretne inditani az anyagban allyo fureszt, elobb helyezezta fureszlapot a vigasi hezag kozepebe es gyrozodjön meg rola, hogy a fogak nincsenek beakadva a munkadarabba. Ha a fureszlap beszorul, a furesz ujrainiditsakor visszacsapst okozhat.

Ne nyuljon kezzel a fureszlaphoz, ill. annak mukodesi teruletere. Ne nyuljon a munkadarab ala.

A forgácsot és máshavingloanyagotcsakagé npyugalmi helyzetében távolítsa el.

Húzza ki a dugó t a dugaszol aljzbatól, mielott bármféle beallitást, átalakitást, karbantartást vagy tiszitast végezne.

Sérulisveszély az éles szúrófúreszlap kōvetkeztében. A szúrófúreszlap a fúreszelés befejezesét kōvétōen forro leht. Viseljen védokessztyüt.

LED-lampa (10): a LED-sugarzásba ne nézzen közvetlenül optikai muzerekkel, DIN EN 60825-1: 2003 besorolás zeseriinti 1M LED osztály, hullamhossz: 400-700 nm; 300 μs.

5. Áttekintés

Lásda 2.

1 Fureszlap rogzitésère szolgálo szorítókar
2 Fureszlapbefogó
3 Fureszlap tamasztógörgő
4 Fureszlap
5 Vezetőelem fém vezetölapatjá
6 Vezetoelem
7 Kioldogomb a gezetoelem kivételéhez
8 Forgácsfelszakadást gatló lapka
9 Talpemez
10 LED-jelzófény
11 Vedosapka
12 Védokengyel a fureszlap vétletlen megerintese Ellen
13 Elotolas beallitokarja
14 Forgácskifúvó kapcsológombja
15 Tolokapcsoló
16 Imbuszkulcs
17 Loketszám-beailló tárcsa
18 Elszivocsonk
19 Talplemezzallito csavar
20 A beallitott vagasi szog jelzese a talpon

• felszereltségól fuggó/nem része a szállításiterjedelemnek

6. Üzembe helyezés

! Az üzembe helyezés elott ellenorizze, hogy a szerszám tipustablaján megadott halozati feszültseg és frekvencia megfel-e az On által hasznalt halozatadataainak.
Ne muködtesse a gépet behelyezett fureszlap nélkül.

6.1 Forgácsvedó lapka behelyzese

Sérulésveszély az éles szuófúreszlap kōvetkeztēben. A forgácsfelszakadás-gatlo lapka (8) behelyezéséhez a fúreszlapot ki kell venni.

Forditsa meg a gépét, a talpemez föllé mutat.
A forgácsvédó lapkat elöról tolja be, emellett vegye
figyelembe a követkežo 2 pontot:

A lapka sima oldala felfelé mutasson.
- A bemetszés hátrafelé mutasson (a halózati kabel felé).

Ha felszerelt védōlemezzel dolgozik (lásd a tartożekokkal foglalkozó fejezet 10.), helyezze a forgácsfelszakadás-gatló lapkát a védōlemeze.

6.2 Fúrészélés az egyenes vonalú vágástbiztosító Straight Cut System (SCS)segitségével

A gezetöelem (6) gezetölapatja (5) a furusznylásba mélyed és rögzít i a gépet, igy a furusznyom meg egyenebb lesz.

A gezetöelem kivetele:

Tartsa a gépet talpemezzel lefelé.
- Nyomja meg a kioldogombot, ennek hatasara a talpemezen rögzítét vezetőelem kiesik a helyéről.

(Ha a gezetőelem saját magatól mégsem esne ki, helyezze az imbuszkulcsot (16) a gezetőelem furatába és igy vegye ki.)

A gezetőelem használata:

Egyenes vágáshoz a gezetöelemet úgy használaja, hogy a gezetólapát (5) lefelé a talpemezen túnnyúlon.

Ferde-vagy ives vágáshoz a gezetőelemet
úgy használaj, hógy a gezetólapát (5)
maradjón a talpemeMZben.

• A gezetőelemet a kioldógombot benyomva süllysztheti a talpemezeb. Megiegyzés:Csak akkor süllyszthető be,ha a gezetőelem furata hatrafelé (a halózati kabel irányába) mutat.

6.3 A furoszlap beallitasa

Sérulésveszély az éles szúrófúreszlap kōvetkeztében. A szúrófúreszlap a fúreszelés befejezesét kōvetoen forro leht. Viseljen védókesztýut.

Olyan fureszlapot használjon, mely megfelelo a fureszelni kivistanyaghoz.

• Forditsa elore utkozésig a szorítókart (1) és tartsa meg.
  Helyezbe be utkozésig a (4) fureszlapot. Uglyelen ra, hagy a fureszfogak elore mutassanak es megfeleloen ileszkedjenek a (3) fureszlap tamasztógöhornyaba.
• Engedje el a szoritokart (1). (Automatikusan a kiindulasi helyzetbe fordul vissza. A fureszlap ekkor erosen meg van feszite).

6.4 A védosapka felhelyezése/levétele

Felhelyezes: tegy fel a (11) védösapkat elölrolbekattanásig

Leszedes: fogia meg a (11) védosapkat oldról mindkét oldalan, kissé emelje meg, azután elore húzza le.

6.5 Fúreszelés porelszívással

• Csatlakoztasson megfelelo elszivokészüléket a (18) kifuvocsonkho. Hasztónj 30 mm atmérõjcu satlakozocsonku szivotmól.
• Helyezze fel a (11) védösapkát az optimális elszívóteljesítmény elérèse érdekében.
• Kapcsolja ki a forgácskifúvót (Iásd a7.1 fejezetben).

6.6 Fúreszelés porelszivás nélkül

• Dolgozzon leszedett (11) védósapkával (leszedését lásd a 6.4 fejezetben).

6.7 Ferde vagens

Távolitsa el a (11) védösapkát, a (8)
forgácsfelszakadás-gató lapkát és az
elszótvömtló. Ezek ez alkatrészek ferde vágás
során nem használhatok.

• (6)Vegye ki a gezetőelemet (lásd a6.2 fejezetben).
• Oldja a (19) csavart.
• Tolja a (9)talplemezt kissé elore és forditsa el.

hu MAGYAR

-Ezután tolja elore vagy hátra az (9) talpemezt a rácsok egyikébe. (A rácsok az (9) talpemez hátulsó, félkor alaku nyílasanál láthatók.) A mindenkör beallitott szog a talpemezen látható (20) szamró olvashatole. Szögmör segitségével ezektól entrö szogek is beallithatók.
- Húzza meg újra a csavart (19).
- Helyezze vissza a gezetőelemet (6)(lásd a6.2 fejezetben).

6.8 Falközeli fürészelés

Távolitsa el a (11) védősapát, a (8) forgácsfelszakadás-gatlo lapkát és körives és párhuzamos verzető. Ezek az alkatrészek falközeli fürészelés során nem hasznáhlatók.

• (6)Vegye ki a gezetőelement (lásd a6.2 fejezetben).
• Oldja annyira a (19) csavart, hogy az (9) talpemez kissé elmozdithato legyen.
• Mozditsa el kisse az (9) talpemezt es tolja hatra utkozésig.
• Húzza meg Újra a csavart (19).
• Helyezze vissza a gezetőelemet (6) (lásda 6.2 fejezetben).

7. Hasznalat

7.1 Forgácskifúvó szerkezet

Bekapcsolhato fuvoberendezes, amelybiztositja, hogy szabadon ralathasson a vagas helyere.

Be: (14) nyomja meg a gép jobb oldalan levó kapcsológombot. (A gép bal oldalan a jel láthato).

Ki: (14) nyomja meg a gép bal oldalán lévo kapcsológombot. (A gép jobb oldalán a× jel láthato).

7.2 Az elotolás beallitása

Állitsa be a kivist elötolást a (13) beállitókar segítsegével.

"0 'allas = az elotolás ki van kapcsolva

"iii"allas = maximálés előtolás

Az ajänlott beallitasi érékeket lásd a 3. oldalon.

Legjobb, ha gyakorlati probával Ellenörzi az optimális beallitást.

7.3 Maximális löketszám beallitása

Ailtsa be a maximalis liketszamot a (17) beallitotarcsan. Ezt mukodes kozben is elvegezheti.

Az ajänlott beallitasi értékeket lásd a 3. oldalon.

Legjobb, ha gyakorlati probával Ellenörzi az optimális beallitást.

7.4 Be-és kikapcsolás, tartós üzem

Kerüle je a véletlenszer ü indütast: mindig kapcsolja ki a gépet, ha a csatlakozódupôt

kihúzza a csatlakozóaljzatból, vagy ha áramszūnet lép fel.

Folyamatos mukódésnél a berendezés akkor is tovább forog, ha az a kezéból-mar

kicsavarodott. Ezert a keszulékre felszerelt fogantyut mindket kézzel erösen meg kell tartani, stabil allast elfoglalva, a munkára koncentraltan kell dolgozni.

Bekapcsolás: a tokókapcsoló (15) tolja elore.
A tartós bekapcsoláshoz ezután nyomja le mindaddig, amig az bekattan.

Kikapcsolás: A tolókapcsoló (15)帽子ó vegét nyomja le és engedje el.

7.5 LED-lampa

Rosszul megvilagitott helyeken történ o
munkavégzéshez. A LED-lampa (10) bekapcsolt
gép eseten vilagit.

8. Tiszítás, karbantartás

Tisztitsa rendszeresen a gépet. Ennek soran egy
porszivo segitségével tisztitsa meg a motor
szellóz nyilásat.

A fureszlapbefogot rendszeresen es alaposan fulvassa ki suriitet levegóvel.

Szükség eseten tiszítsa meg a nyilásokat a (3) fürészlap tamasztógörgo mogött.

Cseppentsen idönként egy csepp olajat a (3) fúreslap tamasztógörge.

9. Néhány jó tanács és gyakorlati fogás

Beszurás

Vékony, lágy anay gürşeléséhez a szurófreszlap beszürhato munkadarabba anélkūl, hogy elözeteses lyukat kellene ble fúrnī.

Csak rovid fureszlapot hasznaljon. Csak 0^ -os szogbeallitassal.

Lásd az abrát a 2 oldalon. Állitsa a (13) beállitókart "0" állasba (elotolás kikapcsolva). Helyezze a szúrófúreszt az (9) talpemez elülsö peremével a munkadarabra. Tartsa erősen a haladó szúrófúreszt és vezesse lassan lefelé. Amikor a fúreszlap szabaddá vágta magát, bekapcsolhato az elotolás.

Vastagabb munkadarabokba elszor lyukat kell furni, majd a fureszlapot a lyukba ileszteni.

10. Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasitásban megadott kovetelményeknek és adatoknak.

A tartozékokatBiztosan helyezze fel.Ha a gépet valamilyen tartóban Üzemelteti: rögzitsebiztosan agépet.A gépfolotti uralom elvesztésé séruleshez gezethet.

Lásda 4. oldalt.

A Koríves és párhuzamos gezető

A teljes tartozékprogramhoz lásd:

www.metabo.com vagy a fokatalogust.

10.1 Körives és párhuzamos gezető felszerelése

Köralakok (Ø 100 - 360 mm) és éllep párhuzamos vágások (max. 210 mm) kifürészeléséhez.

Rögzitöelemek felszerelése (4. oldal, I. ábra)
Helyezze fel az (a) rógzitöelemeket nyílással elore és a menêtes furattal felfelé az (9) talplemezre. Csavarja be alúrol a (b) csavarokat.

Hasznalat utan tavolitsa el isemt a rogzitoelemeket, mivel ferde vagaseten a (2) fureslapbefogko karoosdoth.

Köríves gezető felszerelése (4. oldal, II. ábra)

-Tolja be oldraló körives és párhuzamos vezető rudjat az (a) rogzitóelemekbe (A (c) központosito csücs lefele mutat).
- Alltsa be a kivant (d) sugarat.
- Húzza meg a (b) csavarokat.

Párhuzamos gezető felszerelése (4. oldal, III. ábra)

Tolja be oldraló r körives és párhuzamos vezető rudját az (a) rogzítöelemekbe (A (c) közpunktosito csücs felfelé mutat).
- Csavarja ki a (c) kozpontosito csucso.
- Alltsa be az (e) meretet.
- Húzza meg a (b) csavarokat.

11. Javitás

Elektromos kéziszerszámotCsak villamos szakember javithat!

A javitára szoruló Metabo elektromos kéziszerszámokkal kérijuk, forduljon Metabo szakkereskedöjehz. A címeket a www.metabo.com oldalon találja.

A pétalkatrészek listája letölthető a www.metabo.com oldalról.

12. Környezetvédelem

Kövesse a helyi eloirásokat a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitá-sával és ujrahasznosításával kapcsolbatan.

Csak EU-tagországok esetében: elektramos késizerszámot sa ho ne dobjon háztartásihulladék kiöž! Az elektramos és elektronikus berendezesek hulladékairó szólo 2002/96/EK irányel é annak nemzeti jogi atvetele ertelmében ahasznelt elektramos késizerszámokat szelektiven kell gyütién, és lehetové kell tenni azok környezetakíme ürahasznositasát.

13. Muszaki adatok

Az adatok ertelmezését lásd a 2. oldalon.

A muszaki valtoztatás joga a tovabbfejlesztés érdekében fenntartva.

M = forgatonyomatemek
T1 =legnagyobb anyagvastagság fában
T2 =legnagyobb anyagvastagság nemvasfémekben
T3 =legnagyobb anyagvastagság acéllemezben

n0 =üresjárati liketszám

P1 =névleges felvett teljesitmény

P2 =leadott teljesitmény

m =suly elektromos csatlakozokabel nelkul

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

II. védelmi osztályu gép

~Valtoaram

A fenti adatoknak türése van (a mindenkor érvényben levő szabványoknak megfeleloen).

Kibocsátási ertekek

Ezek az ertekek lehetoveszik az elektromos szerszam kibocsatasi ertekeinek meghatarozasat, illetve kulonbozo elktromos szerszamok osszeha sonlitasat. Az alkalmazasi feltetelektol, az elektromos szerszam allapotatol vagy a hasznalt betetszerszamoktol fuggoen a tenyleges kornyezeti terhelés nagyobbra vagy kisebbre is adodhat. A becleshez vegye figyemeble a munkaszuneteket es az alacsonyabb kornyezeti terhelessel jaró fazi-sokat is. A megefeloen alkalmazott becsult ertekek alapjan irjon elo vedointezedseket a felhasznaló szamara, illetve hozzon szervezesi intezedseket.

Eredo rezgés (a haró kūlónbóz Ō ránúyú rezgés vektorialis összege) meghatározása az EN 60745 szabvány szerint:

$$ a _ {h, C M} = \begin{array}{l} \text {r e z g e s k i b o c s a t a s i} \ \text {(f e m l e m e z f u r e s z e l e s e k o r)} \end{array} $$

$$ a _ {h, C W} = \begin{array}{l} \text {r e z g e s k i b o c s a t a s i e r t e k} \ \text {(f a f u r e s z e l e s e k o r)} \end{array} $$

$$ K _ {h, \dots} = \text {b i z o n y t a l a n s a g (r e z g e s)} $$

$$ J e l e m z \acute {o} A - o s t \acute {a} l y u z a j s z i n t: $$

$$ L _ {D A} = \text {h a n g n y o má s s z i n t} $$

$$ \mathrm {L} _ {\mathrm {W A}} ^ {\prime} = \text {h a n g t e l j e s i s t m e n y s z i n t} $$

$$ K _ {p A}, K _ {W A} = \text {b i z o n y t a l a n s} $$

Munka kozben a zajszint tulléphetia 80 dB(A)-t.

Hordjon zajtompíto fulvedó!
