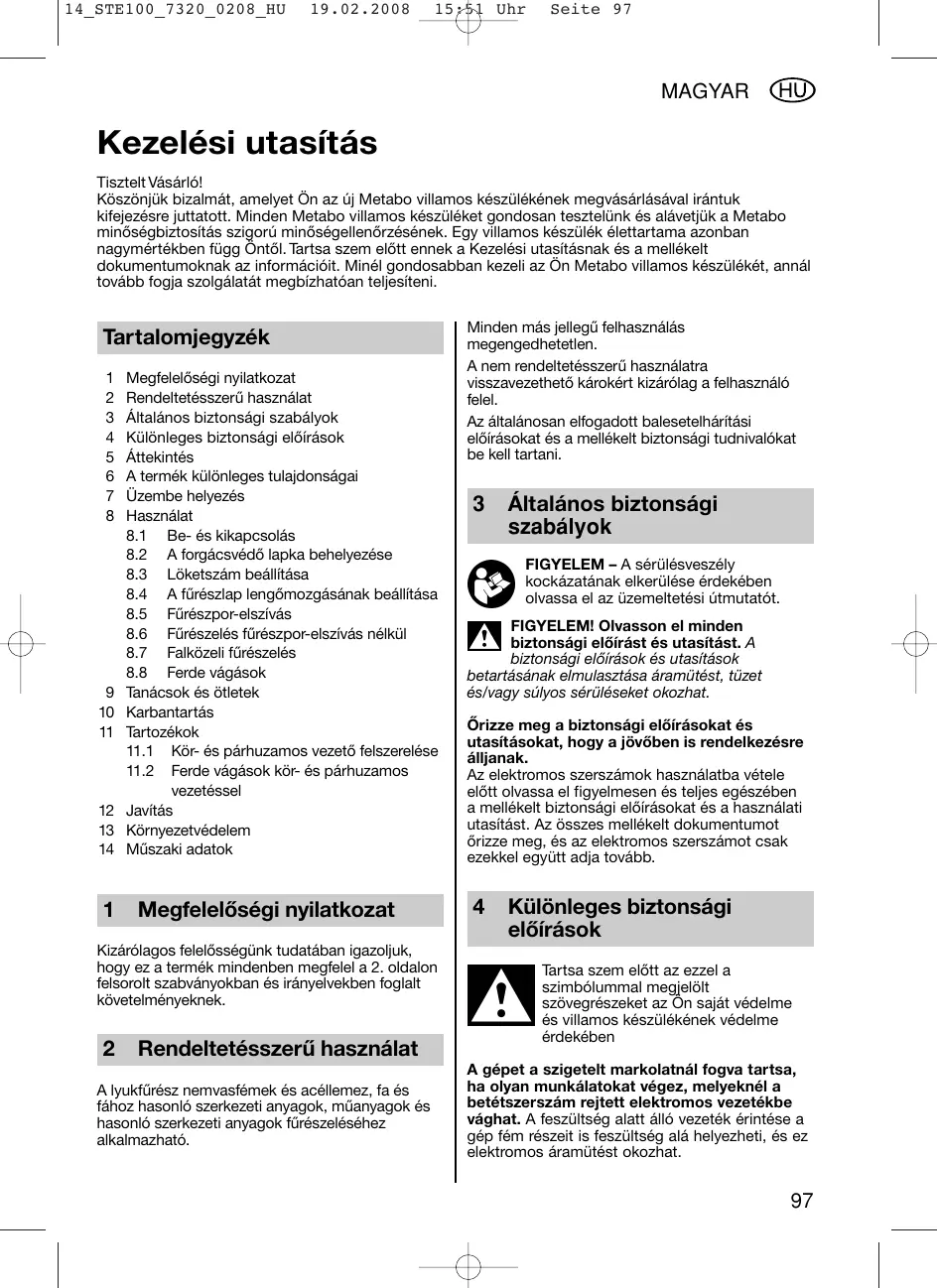

HASZNÁLATI ÚTMUTATÓ STE100+ METABO

Köszönjük bizalmát, amelyet Ön az új Metabo villamos készülékének megvásárlásával irántuk kifejezésre juttatott. Minden Metabo villamos készüléket gondosan tesztelünk és alávetjük a Metabo minőségbiztosítás szigorú minőségellenőrzésének. Egy villamos készülék élettartama azonban nagymértékben függ Öntől. Tartsa szem előtt ennek a Kezelési utasításnak és a mellékelt dokumentumoknak az információt. Minél gondosabban kezeli az Ön Metabo villamos készülékét, annál tovább fogja szolgálatát megbízhatóan teljesíteni.

Tartalomjegyzék

1 Megfelelőségi nyilatkozat
2 Rendeltetésszerű használat
3 Általános biztonsági szabályok
4 Különleges biztonsági előírások
5 Áttekintés
6 A termék különleges tulajdonságai
7 Üzembe helyezés
8 Használat

8.1 Be- és kikapcsolás
8.2 A forgácsvédő lapka behelyezése
8.3 Löketszám beállítása
8.4 A fürészlap lengőmozgásának beállítása
8.5 Fürészpor-elszívás
8.6 Fürészelés fürészpor-elszívás nélkül
8.7 Falközeli fűrészelés
8.8 Ferde vágások

9 Tanácsok és ötletek
10 Karbantartás
11 Tartozékok

11.1 Kör- és párhuzamos vezető felszerelése
11.2 Ferde vágások kör- és párhuzamos vezetéssel

12 Javítás
13 Környezetvédelem
14 Műszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2 Rendeltetésszerű használat

A lyukfűrész nemvasfémek és acéllemez, fa és fához hasonló szerkezeti anyagok, műanyagok és hasonló szerkezeti anyagok fűrészeléséhez alkalmazható.

Minden más jellegű felhasználás megengedhetetlen.

A nem rendeltetésszerű használatra visszavezethető károkért kizárólag a felhasználó felel.

Az általánosan elfogadott balesetelhárítási előírásokat és a mellékelt biztonsági tudnivalókat be kell tartani.

3 Általános biztonsági szabályok

FIGYELEM – A sérülésveszély kockázatának elkerülése érdekében olvassa el az üzemeltetési útmutatót.

FIGYELEM! Olvasson el minden biztonsági előírást és utasítást. A biztonsági előírások és utasítások

betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Örizze meg a biztonsági előírásokat és utasításokat, hogy a jövőben is rendelkezésre álljanak.

Az elektromos szerszámok használatba vétele előtt olvassa el figyelmesen és teljes egészében a mellékelt biztonsági előírásokat és a használati utasítást. Az összes mellékelt dokumentumot őrizze meg, és az elektromos szerszámot csak ezekkel együtt adja tovább.

4 Különleges biztonsági előírások

Tartsa szem előtt az ezzel a szimbólummal megjelölt szövegrészeket az Ön saját védelme és villamos készülékének védelme érdekében

A gépet a szigetelt markolatnál fogva tartsa, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

MAGYAR

Mindig viseljen védőszemüveget, hallásvédő felszerelést, munkakesztyűt és biztos lábbelit, ha villamos készülékével dolgozik!

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanya-gokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbesztartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

• Lehetőleg alkalmazzon porelszívást.
• Annak érdekében, hogy a porelszívás jó hatékonyságú legyen, megfelelő Metabo porszívót használjon az elektromos szerszámot.
• Gondoskodjon a munkahely jó szellőzéséről.
• Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

5 Áttekintés

Lásd a 3. oldalt.

1 Beállító kerék a löketszám elő-beállításához és fokozat nélküli változtatásához
2 * Rögzítő billentyű a nyomókapcsoló reteszelésére - tartós bekapcsolás - (STEB 135, STEB 135 Plus)
3 * Nyomókapcsoló (STEB 135, STEB 135 Plus)
4 * Tolókapcsoló (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition)
5 Forgatógomb a fűrészlap lengőmozgásának beállítására
6 Védőkengyel
7 * Fűrészlap-gyorsbefogó szerkezet (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition)/Fűrészlap-befogószerkezet (STE 135, STEB 135)
8 Védőbúra 9 Forgácsvédő lapka
10 Lyukfürészlap
11 Talplemez
12 Elszívó csőcsonk
13 Hatlapfejű-csavartár
14 Hatlapú csavarkulcs
* kiviteltöl füg

6 A termék különleges tulajdonságai

Alacsony elhelyezésű fűrészlap-támasztógörgő vezetőhoronnyal - különösen pontos vágásokhoz.

5-fokozatban beállítható rezgés-löketszám a különösen magas vágási teljesítményekhez

Kopásálló alumínium-présöntvény ház jó hőelvezetőképességgel a túlmelegedés elleni védelem céljára.

7 Üzembe helyezés

Üzembe helyezés előtt hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség és hálózati frekvencia megegyezik-e az Ön villamos hálózatának adataival.

A gépet ne járassa fűrészlap nélkül!

Fűrészlap-csere előtt húzza ki a hálózati csatlakozót az aljzatból.

Lyukfürész-lap behelyezése

Ehhez a védőkengyelt (6) hajtsa fel ill. a védőburkolatot (8) vegye le. A védőburkolatot (8) a bordázatnál húzza széjjel és a védőburkolatot (8) előre vegye le.

STE 135, STEB 135: Oldja meg a hatlapú imbuszcsavart. A lyukfűrész-lapot (10) ütközésig tolja be a fűrészlap-befogószerkezetbe (7).

A lyukfűrész-lapnak helyesen kell a támasztóorsó hornyában elhelyezkedni. A hatlapú imbuszcsavart erősen csavarozza be.

STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: A fűrészlap-gyorsbefogó (7) feszítő emeltyűjét ütközésig fordítsa el.

A lyukfürész-lapot (10) ütközésig tolja be a fürészlap-gyorsbefogóba (7).

A lyukfűrész-lapnak helyesen kell a támasztóorsó hornyában elhelyezkedni. Engedje el a feszítő emeltyűt.

8 Használat

8.1 Be- és kikapcsolás

Kerülje villamos készülékének véletlen beindulását! Kapcsolja ki villamos készülékét, ha kihúzza a hálózati csatlakozót az aljzatból, vagy ha áramkimaradás lép fel!

STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition:

Bekapcsolás

A tolókapcsolót (4) tolja előre.

1 bekapcsolva

Kikapcsolás

Nyomja meg a tolókapcsoló (4) hátsó végét.

A tolókapcsoló (4) visszaugrik.

0 kikapcsolva

STEB 135, STEB 135 Plus:

Működtesse a nyomókapcsolót (3).

Tartós bekapcsolás

A nyomókapcsolót (3) ütközésig nyomja be és tartsa benyomva.

A rögzítő billentyűt (2) nyomja meg és tartsa benyomva.

Engedje el a nyomókapcsolót (3), majd a rögzítő billentyút (2).

A nyomókapcsolót (3) reteszelésének oldására ütközésig nyomja meg és engedje fel.

8.2 A forgácsvédő lapka behelyezése

A forgácsvédő lapkát (9) ütközésig helyezze be a talplemezbe (11).

8.3 A löketszám beállítása

Az ajánlott beállítási értékeket lásd a 2. oldalon.

8.4 A fűrészlap lengőmozgásának beállítása

Müködtesse a forgatógombot (5).

0 = lengőmozgás kikapcsolva

5 = maximális lengőmozgás

Az ajánlott beállítási értékeket lásd a 2. oldalon.

8.5 Fürészpor-elszívás

Optimális elszívási eredményeket érhet el a védőbúra (8) alkalmazásával.

A fűrészpor elszívása céljából egy erre alkalmas porszívót csatlakoztasson az elszívó csőcsonkhoz (12).

Az elszívó csőcsonk felszerelése

Az elszívó csőcsonkot (12) ütközésig tolja be.

Az elszívó csőcsonk levétele

Az elszívó csőcsonkot (12) húzza ki.

8.6 Fűrészelés fűrészpor-elszívás nélkül

Vegye le a védőburát (8).

Billentse le a védőkengyelt (6).

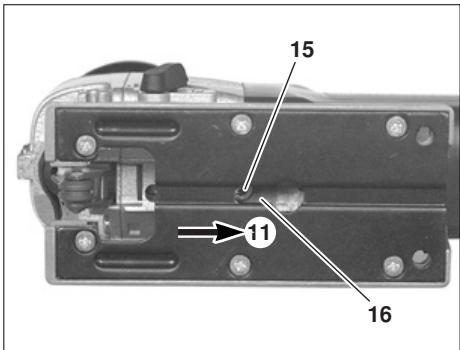

8.7 Fürészelés falközelben

Távolítsa el a védőburát (8) és a forgácsvédő lapkát (9).

Oldja meg a talplemezben (11) lévő hatlapú imbuszcsavart (15), és a talplemezt helyezze be az elülső tartóba (16).

A hatlapú imbuszcsavart (15) húzza meg.

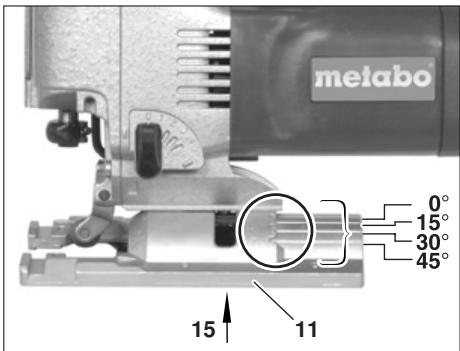

8.8 Ferde vágások

Távolítsa el a védőburát (8), a forgácsvédő lapkát (9) és az elszívó tömlót (12).

Oldja meg a talplemezben (11) lévő hatlapú imbuszcsavart (15).

A talplemezt (11) tolja előre, fordítsa el és tolja hátra a rögzítóhornyok valamelyikébe. Húzza meg a hatlapú imbuszcsavart (15).

Az éppen beállított szög a talplemez alján lévő számról olvasható le.

A 15°, 30°, 45° szögbeállítások rögzítőhornyok által adottak.

Az igen pontos ferde vágásokhoz végezzen próbavágást és szögmérővel ellenőrizze.

MAGYAR

9 Tanácsok és ötletek

Különféle szerkezeti anyagok fűrés

Fémek fűrészelésekor a fűrészlapot Metabo hűtőkenőstifttel kenje meg.

Plexiüveg fűrészelésekor a vágás helyét vízzel nedvesítse meg.

1 mm-nél vékonyabb lemezeket fa alátéten fűrészeljen.

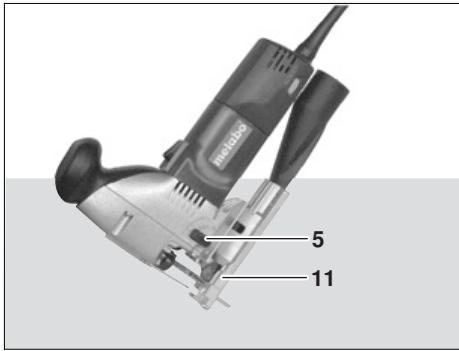

Beszúrás

Vékony munkadarabok (kivéve fémek) esetén a lyukfűrésszel a munkadarabba be lehet szúrni, anélkül, hogy előzőleg lyukat kellene fúrni. Ilyenkor a lyukfűrészt két kézzel tartsa.

A forgatógombot (5) állítsa be "0" helyzetbe.

A lyukfűrészt a talplemez (11) elülső élével helyezze rá a munkadarabra.

A járó lyukfűrészt erősen tartsa meg és lassan vezesse lefelé.

Ha a fűrészlap már teljesen bevágta magát, akkor a lengőmozgás hozzákapcsolható.

Vastagabb munkadaraboknál előbb lyukat kell fúrni, amelybe a fűrészlap beereszthető.

10 Karbantartás

Az éles lyukfűrész-lap sérülésveszélyt jelent.

Karbantartás csak álló lyukfűrész-lap mellett végezhető! Kapcsolja ki a lyukfűrészt és húzza ki a hálózati csatlakozót az aljzatból!

Szükség esetén tisztogassa meg a fűrészlap- támasztóorsó mögött lévő levegő-kilépőnyílást. Időközönként adjon egy csepp olajat a fűrészlap- támasztóorsóra.

A szénkeféket csak a gyártó üzemben vagy megfelelő szakműhelyben cseréltesse ki.

11 Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon.

Ha tartozékokra van szüksége, szíveskedjen a kereskedőjéhez fordulni.

A megfelelő tartozék kiválasztása céljából közölje a kereskedővel az Ön villamos készülékének pontos típusát.

A lehetséges tartozékok (4. oldal):

A lyukfürész-lap
B A védőlemez megakadályozza a kényesebb munkadarabok felületének összekarcolását.
C forgácsvédő lapka

D kör- és párhuzamos vezető

E elszívó tömlő

F vezető készülék a lyukfűrész vezetősínnel való használatához

G vezetősín 1500 mm

H szorító kengyel

I lyukfürész-asztal (szorító kengyellel a munkaasztalra történő rögzítés céljából)

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust

11.1 Kör- és párhuzamos vezető felszerelése

Körök fűrészelésére 100 mm ∅-től 360 mm ∅-ig és egy éllel párhuzamos vágáshoz (max. 210 mm).

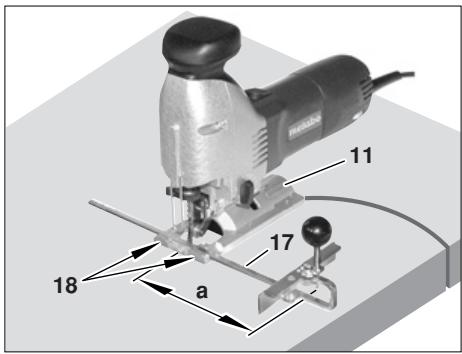

Körvezető felszerelése

A kör- és párhuzamos vezetőt (17) helyezze be a talplemez (11) hornyába.

Állítsa be a méretet (a).

A csavarokat (18) a homlokoldalon húzza meg.

A kör- és párhuzamos vezető használata után a csavarokat (18) csavarja ki, mert a lyukfűrész vibrációja folytán kilazulhatnak.

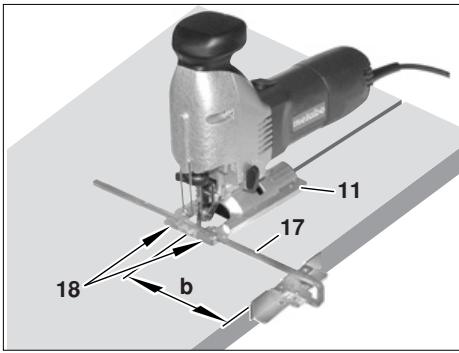

Párhuzamos vezető felszerelése

A párhuzamos vezetőt (17) helyezze be a talplemez (11) hornyába.

Állítsa be a méretet (b).

A csavarokat (18) a homlokoldalon húzza meg.

A kör- és párhuzamos vezető használata után a csavarokat (18) csavarja ki, mert a lyukfűrész vibrációja folytán kilazulhatnak.

11.2 Ferde vágások kör- és párhuzamos vezetéssel

Távolítsa el a védőburát (8), a forgácsvédő lapkát (9) és az elszívó csonkot (12).

Oldja meg a talplemezben (11) lévő hatlapú imbuszcsavart (15). A talplemezt (11) tolja előre, fordítsa el és 15° és 30° ferdeségi szöghöz tolja hátra a rögzítőhornyokba.

45°-os ferdeségi szöghöz a lyukfűrészt fordítsa el balra. A lyukfűrészt nem szabad jobbra forgatni, mert különben a fűrészlap-befogószerkezet megsérül.

A hatlapú imbuszcsavart (15) húzza meg.

12 Javítás

Villamos készülékeken javításokat csak villamos szakember végezhet!

A meghibásodott Metabo villamos szerszámot a pótalkatrész-jegyzékben feltüntetett valamelyik javítómühelybe lehet beküldeni javításra.

Kérjük, javítás céljából történő beküldés esetén írja le a megállapított hibát.

13 Környezetvédelem

A Metabo csomagolóanyagok 100 %-ban újrafeldolgozásra alkalmasak.

Az elhasználódott villamos készülékek és tartozékaik nagy mennyiségben tartalmaznak értékes nyers- és műanyagokat, amelyek ugyancsak újrahasznosítási eljárásba adhatók.

Ez a Kezelési utasítás klórmentesen fehérített papírra van nyomtatva.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

13 Műszaki adatok

STE 100 Plus	STE 135 STE 135 Plus STE Partner Edition	STEB 135 STEB 135 Plus
Anyagvastagság mm-ben:
- fa	110	135	135
- nemvasfémek	25	35	35
- acéllemez	8	10	10
Löketszám üresjáratban min ^-1	1000 - 2800	1000 - 3000	1000 - 3000
Névleges teljesítményfelvétel watt	680	720	720
Leadott teljesítmény watt	400	450	450
Súly kg	2,6	2,5	2,6
Jellemző hangszint (A-ért.):
Hangnyomás-szint LpA dB (A)	89	89	89
Hangteljesítmény-szint LWA dB (A)	100	100	100
Bizonytalanság KpA, KWA dB (A)	3	3	3
A rezgések összértékének(a három különböző irányúrezgés összegének)a meghatározása az EN 60745szabvány előírásai szerint:
Rezgéskibocsátási érték(Fémlemez fűrészelése) a_h, CM (m/s^2)	5	5	5
Bizonytalanság (rezgés)Kh, CM (m/s ^2 )	1,5	1,5	1,5
Rezgéskibocsátási érték(Fa fűrészelése) a_h, CW (m/s^2)	13	13	9
Bizonytalanság (rezgés)Kh, CW (m/s ^2 )	1,5	1,5	1,5

Hallásvédő felszerelést kell viselni!

Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos szerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is.

A megadott rezgésszint az elektromos szerszám legfontosabb alkalmazásait reprezentálja. Ha azonban az elektromos szerszámot más alkalmazásokra, eltérő szerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a vibrációs szint ettől eltérhet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme érdekében, mint pl. az elektromos szerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése.

A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Mért értékek meghatározása az EN 60745 szerint. A zajszint a gép használata közben meghaladhatja a 85 dB(A)-t.
