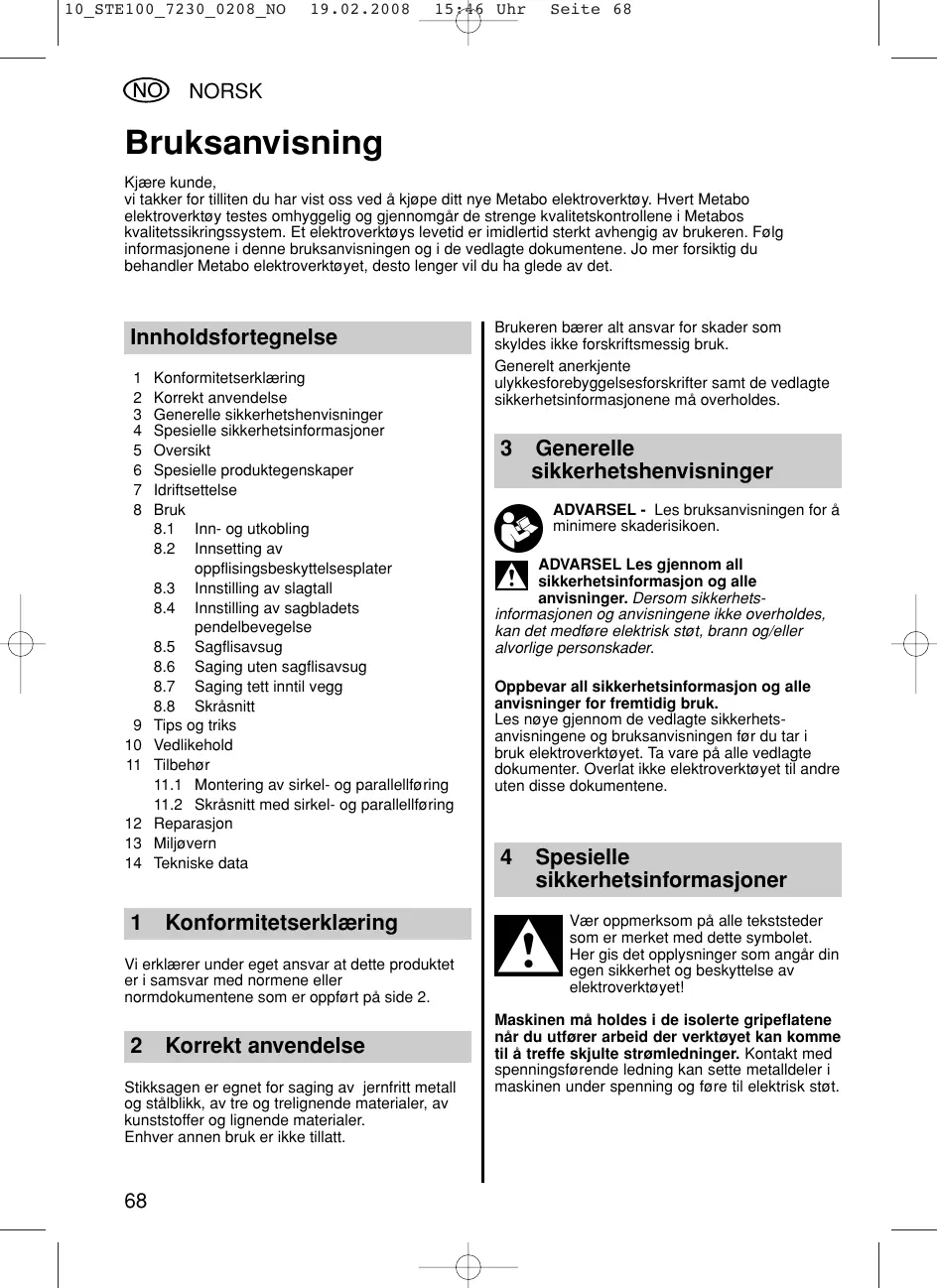

BRUKSANVISNING STE100+ METABO

Montering av utsugstos

vi takker for tilliten du har vist oss ved å kjøpe ditt nye Metabo elektroverktøy. Hvert Metabo elektroverktøy testes omhyggelig og gjennomgår de strenge kvalitetskontrollene i Metabos kvalitetssikringssystem. Et elektroverktøys levetid er imidlertid sterkt avhengig av brukeren. Følg informasjonene i denne bruksanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler Metabo elektroverktøyet, desto lenger vil du ha glede av det.

Innholdsfortegnelse

1 Konformitetserklæring
2 Korrekt anvendelse
3 Generelle sikkerhetshenvisninger
4 Spesielle sikkerhetsinformasjoner
5 Oversikt
6 Spesielle produktegenskaper
7 Idriftsettelse
8 Bruk

8.1 Inn- og utkobling
8.2 Innsetting av oppflisingsbeskyttelsesplater
8.3 Innstilling av slagtall
8.4 Innstilling av sagbladets pendelbevegelse
8.5 Sagflisavsug
8.6 Saging uten sagflisavsug
8.7 Saging tett inntil vegg
8.8 Skråsnitt

9 Tips og triks

10 Vedlikehold

11 Tilbehør

11.1 Montering av sirkel- og parallellføring

11.2 Skråsnitt med sirkel- og parallellføring

12 Reparasjon

13 Miljøvern

14 Tekniske data

1 Konformitetserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2.

2 Korrekt anvendelse

Stikksagen er egnet for saging av jernfritt metall og ståblikk, av tre og trelignende materialer, av kunststoffer og lignende materialer. Enhver annen bruk er ikke tillatt.

Brukeren bærer alt ansvar for skader som skyldes ikke forskriftsmessig bruk.

Generelt anerkjente ulykkesforebyggelsesforskrifter samt de vedlagte sikkerhetsinformasjonene må overholdes.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom sikkerhets-

informasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhets-anvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter. Overlat ikke elektroverktøyet til andre uten disse dokumentene.

4 Spesielle sikkerhetsinformasjoner

Vær oppmerksom på alle tekststeder som er merket med dette symbolet. Her gis det opplysninger som angår din egen sikkerhet og beskyttelse av elektroverktøyet!

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verkøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Bruk alltid vernebriller, hørselvern, arbeidshansker og solid skotøy når det utføres arbeider med elektroverktøyet!

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

• Om mulig må du bruke støvavsug.
• For at støvavsuget skal bli best mulig, bør du bruke et passende Metabo-avsug sammen med dette elektroverktøyet.
• Sørg for at det er god ventilasjon på arbeidsplassen.
• Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

5 Oversikt

Se side 3.

1 Innstillingshjul for forhåndsinnstilling og trinnløs justering av slagantall

2 * Låsetast for låsing av trykkbryteren - kontinuerlig innkopling (STEB 135, STEB 135 Plus)

3 * Trykkbryter (STEB 135, STEB 135 Plus)

4 * Skyvebryter (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition)

5 Dreieknott for innstilling av stikksagbladets pendelbevegelse

6 Beskyttelsesbøyle

7 * Sagblad-hurtigspenninnretning (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Sagblad-spenninnretning (STE 135, STEB 135)

8 Beskyttelseshette

9 Oppflisingsbeskyttelsesplater

10 Stikksagblad

11 Fotplate

12 Avsugstuss

13 Sekskantnøkkeldepot

14 Sekskantnøkkel

* avhengig av utstyret

5-trinns stillbart pendelslag for spesielt høy skjæreytelse.

Slitesterkt presstøpt aluminiumshus med god varmeavledning som beskytter mot overoppheting.

7 Idriftsettelse

Før stikksagen tas i bruk skal det kontrolleres om nettspenningen og nettfrekvensen som er oppgitt på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Ikke bruk maskinen uten sagblad!

Før utskiftning av sagbladet skal støpselet trekkes ut av stikkontakten.

Innsetting av stikksagblad

Slå opp beskyttelsesbøylen (6) eller ta av beskyttelseskappen (8):

Trekk beskyttelseskappen (8) fra hverandre i riflemønsteret og ta beskyttelseskappen (8) av forover.

STE 135, STEB 135: Skyv stikksagbladet (10) inn i sagblad-spenninnretningen (7) til anslag. Stikksagbladet må ligge riktig i støtterullens spor. Trekk til den innvendige sekskantskruen.

STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Drei spennspaken på sagblad-hurtigspenninnretningen (7) til anslag. Skyv stikksagbladet (10) inn i sagblad-hurtigspenninnretningen (7) til anslag. Stikksagbladet må ligge riktig i støtterullens spor. Slipp spennspaken.

8 Bruk

8.1 Inn- og utkobling

Unngå utilsiktet starting av elektroverktøyet: Slå av elektroverktøyet når nettstøpselet koples fra stikkontakten eller hvis det er strømsvikt!

NORSK

STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition:

Innkobling

Skyv skyvebryteren (4) forover.

1 Innkoblet

Utkobling

Trykk på den bakre enden av skyvebryteren (4). Skyvebryteren (4) spretter tilbake.

0 Utkoblet

STEB 135, STEB 135 Plus:

Trykk inn trykkbryteren (3).

Permanent innkobling

Trykk inn trykkbryteren (3) til anslag og hold den inne.

Trykk på låseknappen (2) og hold den inne.

Slipp først ut trykkbyteren (3), så låseknappen (2).

Frigi trykkbryteren (3) ved å trykke den til anslag og slippe den løs.

8.2 Innsetting av oppflisingsbeskyttelsesplate

Sett oppflisingsbeskyttelsesplaten (9) inn i fotplaten (11) til anslag.

8.3 Innstilling av slagtall

Anbefalte innstillingsverdier, se side 2.

8.4 Innstilling av sagbladets pendelbevegelse

0 = Pendelbevegelse er utkoblet

5 = maks pendelbevegelse

Anbefalt innstillingsverdi, se side 2.

8.5 Sagflisavsug

De beste avsugingsresultatene får du i forbindelse med beskyttelseskappen (8).

Påsetting av avsugstuss

Skyv inn avsugstussen (12) til anslag.

Fjerning av avsugstuss

Trekk ut avsugstussen (12).

8.6 Saging uten sagflisavsug

Ta av beskyttelseskappen (8).

Slå ned beskyttelsesbøylen (6).

8.7 Saging tett inntil vegg

Fjern beskyttelseskappen (8) og oppflisingsbeskyttelsesplaten (9).

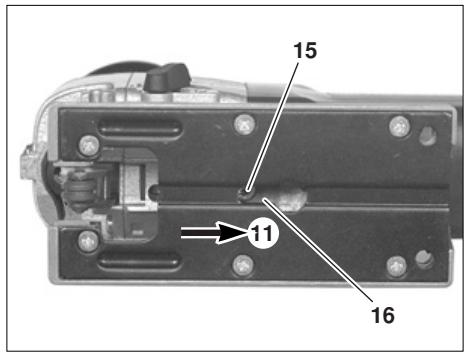

Løsne den innvendige sekskantskruen (15) i fotplaten (11) og sett fotplaten inn i den fremre holderen (16).

Trekk til den innvendige sekskantskruen (15).

8.8 Skråsnitt

Fjern beskyttelseskappen (8), oppflisingsbeskyttelsesplaten (9) og avsugslangen (12).

Løsne den innvendige sekskantskruen (15) i fotplaten (11).

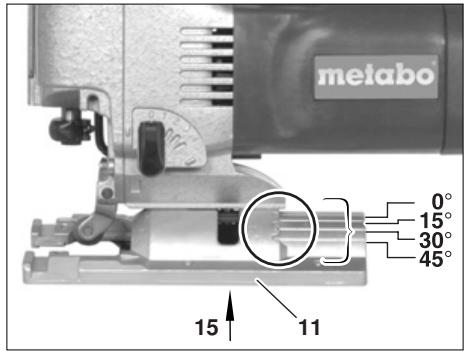

Skyv fotplaten (11) fremover, drei den og skyv den bakover og inn i en av forriglingene. Trekk til den innvendige sekskantskruen (15).

Vinkelen som er innstilt kan avleses på tallet på fotplatens sokkel.

Vinkelinnstillingen 15°, 30°, 45° er fastlagt ved hjelp av forriglinger.

For svært nøyaktige skråsnitt skal det gjøres et prøvesnitt og dette skal kontrolleres med en vinkelmåler.

9 Tips og triks

Saging av forskjellige materialer

Ved saging av metall skal sagbladet smøres med en Metabo kjølesmørestift.

Ved saging av plexiglass skal skjærestedet vætes med vann.

Plater med en tykkelse på under 1 mm skal sages på et underlag av tre.

Innstikking

I tynne arbeidsemner (bortsett fra metall) kan du stikke stikksagbladet i emnet uten å bore et hull først. Bruk da begge hender på stikksagen.

Sett dreieknappen (5) i stillingen "0".

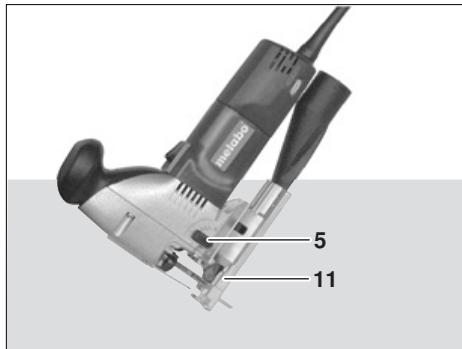

Sett den fremre kanten til stikksagens fotplate (11) på arbeidsstykket. Hold den innkoplede stikksagen godt fast og før den sakte nedover.

Når sagbladet har skåret seg fri, kan pendelbevegelsen slås på. For tykkere arbeidsstykker må det først bores et hull som sagbladet kan settes inn i.

10 Vedlikehold

Fare for personskader grunnet det skarpe stikksagbladet. Vedlikeholdsarbeider må kun utføres när stikksagbladet står stille! Slå av stikksagen og kople nettstøpselet fra stikkontakten!

Om nødvendig skal luftutslippsåpningen bak sagblad-støtterullen rengjøres. Med regelmessige mellomrom skal det dryppes en dråpe olje på sagblad-støtterullen.

Kullbørstene må kun skiftes ut hos produsenten eller på et tilsvarende spesialverksted.

11 Tilbehør

For å kunne velge ut riktig tilbehør må forhandleren få nøyaktige opplysninger om elektroverktøyets type.

Mulig tilbehør (side 4):

A Stikksagblad B Beskyttelsesplate for påsetting på stikksagens fotplate. Beskyttelsesplaten forhindrer riper i overflaten til ømfintlige arbeidsstykker.
C Oppflisingsbeskyttelsesplate
D Sirkel- og parallellføring
E Avsugslange
F Føringsinnretning til bruk av stikksagen med føringsskinnen
G Føringsskinne 1500 mm
H Spennbøyle

I Stikksagbord (med spennbøyle for festing på arbeidsbordet)

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet

11.1 Montering av sirkel- og parallellføring

For å sage sirkler på ∅ 100 mm til 360 mm og for snitt parallelt med en kant (maks. 210 mm).

Montering av sirkelføring

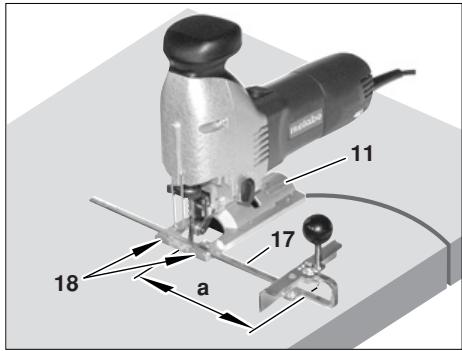

Legg inn sirkel- og parallellføringeen (17) i sporet på fotplaten (11).

Still inn mål (a).

Skru til skruene (18) på frontsiden.

Skru ut skruene (18) når arbeidet med sirkel- og parallelføringen er avsluttet, da disse kan løsne på grunn av vibrasjonene i sagbladet.

NORSK

Påsetting av parallellføring

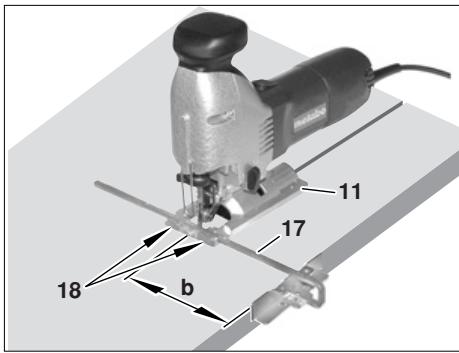

Legg inn parallellføringen (17) i sporet på fotplaten (11).

Still inn mål (b).

Skru til skruene (18) på frontsiden.

Skru ut skruene (18) når arbeidet med sirkel- og parallelføringen er avsluttet, da disse kan løsne på grunn av vibrasjonene i sagbladet.

11.2 Skråsnitt med sirkel- og parallellføring

Fjern beskyttelseskappen (8), oppflisingsbeskyttelsesplaten (9) og avsugsstussen (12).

Løs den innvendige sekskantskruen (15) i fotplaten (11). Skyv fotplaten (11) fremover, drei den og skyv den bakover og inn i forriglingene for 15° og 30° skråvinkel.

For 45° skråvinkel skal stikksagen svinges til venstre Stikksagen må ikke svinges til høyre, da dette vil føre til skader på sagblad-spenninnretningen.

Trekk til den innvendige sekskantskruen (15).

12 Reparasjon

Reparasjoner på elektroverktøy må kun utføres av elektro-fagfolk!

Metabo elektroverktøy som trenger reparasjon kan sendes til adressene som er angitt på delelisten.

Vennligst beskriv feilen som har oppstått ved innsendelse til reparasjon.

13 Miljøvern

Emballasje fra Metabo kan resirkuleres 100%. Utrangert elektroverktøy og tilbehør inneholder store mengder verdifulle råstoffer og kunststoffer som i likhet med emballasjen kan resirkuleres.

Denne bruksanvisningen er trykket på klorfritt bleket papir.

Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske

produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

14 Tekniske data

		STE 100 Plus	STE 135 STE 135 Plus STE Partner Edition	STEB 135 STEB 135 Plus
Materialtykkelse i mm:
- Tre		110	135	135
- Jernfritt metall		25	35	35
- Stålblikk		8	10	10
Slagtall ved tomgang min ^-1		1000 - 2800	1000 - 3000	1000 - 3000
Nominell opptatt effekt i watt		680	720	720
Avgitt effekt i watt		400	450	450
Vekt i kg		2,6	2,5	2,6
Typiske A-vurderte lydtrykknivåer:
Lydtrykknivå	L_pA i dB (A)	89	89	89
Lydeffektnivå	L_WA i dB (A)	100	100	100
Usikkerhet	K_pA, K_WA i dB (A)	3	3	3
Totalverdi for vibrasjon(vektorsum i tre retninger)fastsatt iht. EN 60745:
Svingningsemisjonsverdi(Saging av metallplate) a_h, CM (m/s ^2 )		5	5	5
Usikkerhet (vibrasjon) K_h, CM (m/s ^2 )		1,5	1,5	1,5
Svingningsemisjonsverdi(Saging i treverk) a_h, CW (m/s ^2 )		13	13	9
Usikkerhet (vibrasjon) K_h, CW (m/s ^2 )		1,5	1,5	1,5

NORSK

Bruk hørselvern!

Vibrasjonsnivået som er oppgitt i disse anvisningene er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

Rett til endringer grunnet tekniske fremskritt forbeholdes.

Måleverdier basert på EN 60745. Støynivået under arbeid kan overskride 85 dB (A).
