MANUALE UTENTE STE100+ METABO

15:38 Uhr Seite 33 ITALIANO Istruzioni d’uso Gentile Cliente, La ringraziamo per la fiducia accordataci con l’acquisto di un utensile elettrico Metabo. Ogni singolo utensile elettrico Metabo viene sottoposto a test accurati ed a severi controlli di qualità da parte del Servizio Controllo Qualità Metabo. Tuttavia, la durata dell’utensile elettrico dipende in buona parte anche da Lei. Per questo motivo La preghiamo di leggere attentamente le informazioni che seguono e la documentazione allegata. Quanto più attento sarà l’utilizzo da parte Sua dell’utensile elettrico, tanto maggiori saranno la sua durata e affidabilità. Indice

Dichiarazione di conformità Destinazione d’uso Avvertenze generali di sicurezza Norme di sicurezza particolari Quadro generale Caratteristiche particolari del prodotto Messa in funzione Uso

8.1 Accensione/spegnimento

8.2 Montaggio della piastrina

8.3 Regolazione della velocità

8.4 Regolazione del movimento

pendolare della lama

8.5 Aspirazione della segatura

8.6 Lavorazione senza aspirazione della

8.7 Lavorazione in prossimità di parete

Consigli utili Manutenzione Accessori

11.1 Montaggio della guida per tagli

circolari e paralleli

11.2 Tagli inclinati con guida per tagli

circolari e paralleli Riparazioni Tutela dell’ambiente Dati tecnici

Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che tale prodotto è conforme alle norme e direttive riportate a pagina 2.

Destinazione d’uso Il seghetto alternativo è adatto per segare metalli non ferrosi, lamiere d’acciaio, legno e materiali affini, materie plastiche e affini. Non sono ammessi usi diversi. In caso di danni dovuti ad un uso improprio, è responsabile esclusivamente l’utilizzatore. Si devono osservare le norme antinfortunistiche generalmente riconosciute e le avvertenze allegate.

Avvertenze generali di sicurezza AVVERTENZA – Leggere le Istruzioni d'uso per ridurre il rischio di lesioni. AVVERTENZA Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni può provocare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per usi futuri. Prima di usare gli utensili elettrici, leggere attentamente e integralmente le avvertenze di sicurezza allegate e le istruzioni per l'uso. Conservare tutti i documenti allegati e cedere l'utensile elettrico esclusivamente con la documentazione a corredo.

Norme di sicurezza particolari A tutela vostra e dell’apparecchio, prestate particolare attenzione ai passaggi nel testo contrassegnati da questo simbolo. Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.

15:38 Uhr Seite 34 ITALIANO Nel lavorare con l’utensile elettrico, abbiate l’accortezza di indossare sempre occhiali protettivi, cuffia insonorizzante, guanti da lavoro e calzature solide. Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono essere causa di reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri, come polvere da legname di faggio o di quercia, sono considerate cancerogene, in modo particolare in combinazione con additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. - Utilizzare, se possibile, un sistema di aspirazione delle polveri. - Per ottenere un buon livello di aspirazione della polvere, utilizzare un aspiratore Metabo idoneo insieme a questo utensile elettrico. - Provvedere ad una buona aerazione del luogo di lavoro. - Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare.

Quadro generale Vedi pagina 3.

Rotella per la preselezione e variazione continua della velocità Tasto bloccainterruttore per bloccare il grilletto interruttore - funzionamento continuo (STEB 135, STEB 135 Plus) Grilletto interruttore (STEB 135, STEB 135 Plus) Interruttore a cursore (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition) Manopola per regolare il movimento pendolare della lama Archetto protettivo Dispositivo di serraggio rapido della lama (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Dispositivo per il serraggio della lama (STE 135, STEB 135) Calotta protettiva Piastrina antischeggiatura Lama del seghetto alternativo Piastra di base Bocchetta di aspirazione Supporto per chiave esagonale Chiave esagonale

Caratteristiche particolari del prodotto Rullino guidalama a basso profilo con scanalatura di guida per una precisione di taglio eccezionale. Movimento pendolare regolabile su 5 posizioni per ottenere prestazioni elevate. Contenitore in alluminio pressofuso ad alta conduttività termica per proteggere l’utensile dal surriscaldamento.

Messa in funzione Prima della messa in funzione, verificate se la tensione e la frequenza di rete riportate sulla targhetta, coincidono con i dati della vostra rete elettrica. Non lasciate girare l’apparecchio senza lama! Prima di sostituire la lama, sfilate la spina elettrica dalla presa. Montaggio della lama Sollevare l’archetto protettivo (6) e rimuovere la calotta protettiva (8). Ribaltare verso l’alto la calotta protettiva (8) sulla scanalatura. Sfilare in avanti la calotta protettiva (8). STE 135, STEB 135: Allentare la vite ad esagono cavo. Inserire fino a fondo corsa la lama (10) nel dispositivo di serraggio lama (7). Accertarsi che la lama alloggi correttamente nella scanalatura del rullino guidalama. Stringere la vite ad esagono cavo. STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Avvitare a fondo corsa la leva di serraggio del dispositivo di serraggio rapido lama (7). Inserire completamente la lama (10) nel dispositivo di serraggio rapido (7). Accertarsi che la lama del seghetto alternativo sia alloggiata correttamente nella scanalatura del rullino guidalama. Rilasciare la leva di serraggio.

Uso Accensione/spegnimento Evitare che il vostro utensile elettrico si accenda accidentalmente, a tale scopo disinserirlo ogni qualvolta si sfila la spina dalla presa o si verifica un’interruzione nell’alimentazione elettrica! 05_STE100_7320_0208_IT

Lavorazione in prossimità di parete

STEB 135, STEB 135 Plus: Attivare il grilletto interruttore (3).

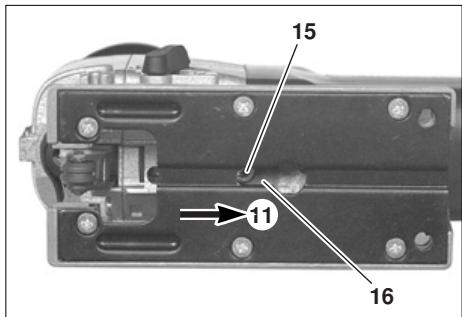

Funzionamento continuo Premere a fondo e tenere premuto il grilletto interruttore (3). Premere e tenere premuto il bloccainterruttore (2). Rilasciare prima il grilletto interruttore (3), quindi il bloccainterruttore (2). Per sbloccare il grilletto interruttore (3), premerlo a fondo e quindi rilasciarlo. Rimuovere la calotta protettiva (8) e la piastrina antischeggiatura (9). Allentare la vite ad esagono cavo (15) nella piastra di base (11). Inserire la piastra di base nell’attacco anteriore (16). Stringere la vite ad esagono cavo (15).

Montaggio della piastrina antischeggiatura Inserire completamente la piastrina antischeggiatura (9) nella piastra di base (11). Tagli inclinati

Regolazione della velocità Regolazioni consigliate: v. pagina 2.

Regolazione del movimento pendolare della lama Attivare la manopola (5). 0 = movimento pendolare spento 5 = movimento pendolare massimo Regolazioni consigliate: v. pagina 2. Aspirazione della segatura Per ottimizzare l’aspirazione, si consiglia di montare la calotta protettiva (8). Per l’aspirazione della segatura, collegare alla bocchetta di aspirazione (12) un aspirapolvere idoneo. Montaggio della bocchetta di aspirazione Inserire la bocchetta di aspirazione (12) a fondo corsa. Smontaggio della bocchetta di aspirazione Sfilare la bocchetta di aspirazione (12).

Lavorazione senza aspirazione della segatura Rimuovere la calotta protettiva (8). Abbassare l’archetto protettivo (6).

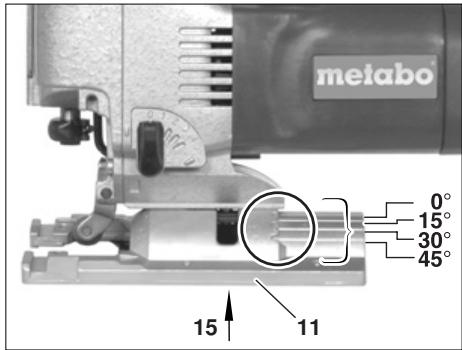

Rimuovere la calotta protettiva (8), la piastrina antischeggiatura (9) e la bocchetta di aspirazione (12). Allentare la vite ad esagono cavo (15) nella piastra di base (11). Spostare la piastra di base (11) in avanti, girarla e inserirla all’indietro in una delle tacche d’arresto. Stringere la vite ad esagono cavo (15). L’angolo impostato di volta in volta è rilevabile dal numero sul supporto della piastra di base. Gli angoli di lavoro sono presettati su 15°, 30° e 45° mediante le relative tacche. Per realizzare tagli d’alta precisione, si consiglia di eseguire prima un taglio inclinato di prova e di verificarne il risultato con un goniometro.

Consigli utili 11 Accessori Lavorazione di materiali diversi Per segare metalli, si consiglia di lubrificare la lama con una matita di pasta lubrificante Metabo. Per segare plexiglas, bagnare con acqua il punto di taglio. Per segare lamiere con uno spessore inferiore a 1 mm, fare uso di un appoggio di legno. Lavorazione a tuffo Per la lavorazione di pezzi sottili (ad eccezione del metallo) è possibile segare a tuffo senza prima praticare un foro. Guidare il seghetto alternativo con entrambe le mani.

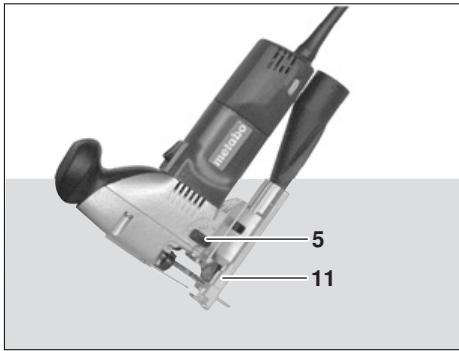

Posizionare la manopola (5) su "0". Posare sul pezzo il seghetto alternativo con il bordo anteriore della piastra di base (11). Impugnare saldamente il seghetto alternativo in movimento e guidarlo lentamente verso il basso. Non appena la lama inizia a scorrere, è possibile attivare il movimento pendolare. Per pezzi di spessore consistente, invece, è opportuno praticare prima un foro in cui inserire la lama. Utilizzate esclusivamente accessori Metabo originali. Se avete bisogno di accessori, contattate il vostro rivenditore. Per scegliere l’accessorio corretto, comunicate al rivenditore il tipo esatto dell’utensile elettrico in vostro possesso. Accessori disponibili (pagina 4): A Lama per seghetto alternativo B Piastra di protezione per evitare di graffiare superfici delicate. C Piastrina antischeggiatura D Guida per tagli circolari e paralleli E Manichetta di aspirazione F Dispositivo di guida per usare il seghetto alternativo con il binario di guida G Binario di guida 1500 mm H Morsetto I Banco per seghetto alternativo (con morsetto per fissaggio al banco) Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale

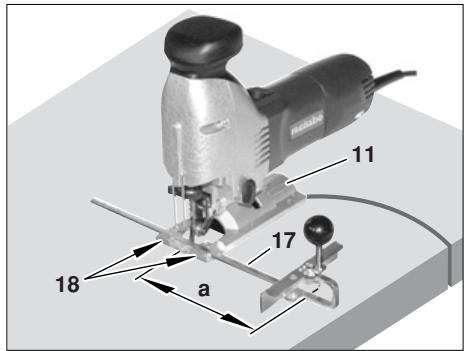

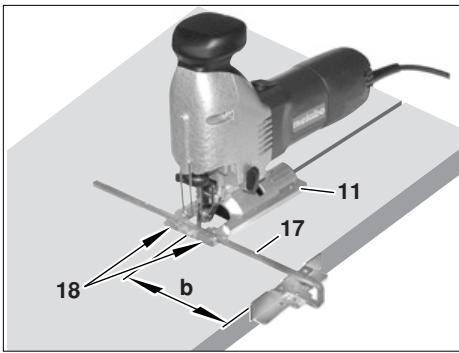

Montaggio della guida per tagli circolari e paralleli Per eseguire tagli circolari con ø da 100 a 360 mm e tagli paralleli ad un bordo (distanza max. dal bordo 210 mm). Montaggio della guida per tagli circolari Inserire la guida per tagli circolari e paralleli (17) nella scanalatura della piastra di base (11). Impostare la misura (a). Stringere frontalmente le viti (18). Dopo l’uso, avere cura di rimuovere le viti (18) della guida per tagli circolari e paralleli in quanto possono allentarsi a causa delle vibrazioni provocate dal seghetto alternativo. 10 Manutenzione Attenzione a non ferirsi con il tagliente della lama. Effettuare manutenzioni solo a lama ferma! Spegnere il seghetto alternativo e sfilare la spina elettrica dalla presa! All’occorrenza, pulire l’apertura di uscita dell’aria dietro il rullino guidalama. Di tanto in tanto, applicare una goccia d’olio al rullino guidalama. Le spazzole vanno sostituite esclusivamente presso il produttore o presso un’officina specializzata.

Le confezioni Metabo sono riciclabili al 100 %. Gli utensili elettrici e i relativi accessori dismessi hanno un contenuto elevato di materie prime e plastiche di valore, anch’esse riciclabili. Le presenti istruzioni d’uso sono stampate su carta sbiancata senza cloro. Solo per Paesi UE: Non gettare le apparecchiature elettriche tra i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico. Inserire la guida parallela (17) nella scanalatura della piastra di base (11). Impostare la misura (b). Stringere frontalmente le viti (18). Dopo l’uso, avere cura di rimuovere le viti (18) della guida per tagli circolari e paralleli in quanto possono allentarsi a causa delle vibrazioni provocate dal seghetto alternativo.

Tagli inclinati con guida per tagli circolari e paralleli Rimuovere la calotta protettiva (8), la piastrina antischeggiatura (9) e la bocchetta di aspirazione (12). Allentare la vite ad esagono cavo (15) nella piastra di base (11). Spostare la piastra di base (11) in avanti, girarla e inserirla all’indietro nelle tacche d’arresto per ottenere un’inclinazione di 15° e 30°. Per ottenere un’inclinazione di 45°, girare verso sinistra il seghetto alternativo. Non girare il seghetto alternativo verso destra in quanto il dispositivo di serraggio della lama verrebbe danneggiato. Stringere la vite ad esagono cavo (15). 12 Riparazioni Far riparare gli utensili elettrici esclusivamente da un elettroriparatore esperto! I prodotti elettrici Metabo da far riparare possono essere inviati agli indirizzi riportati nell'elenco ricambi. Si prega, con l’occasione, di descrivere il difetto riscontrato di cui si richiede la riparazione.

Potenza resa in Watt

1,5 1,5 1,5 Spessore max. del materiale in mm: - Legno - Metalli non ferrosi - Lamiera d’acciaio Velocità a vuoto min-1 Livello di rumorosità tipico A: Livello di pressione acustica LpA in dB (A) Livello di potenza acustica LWA in dB (A) Incertezza KpA, KWA in dB (A) Valore complessivo delle vibrazioni (somma dei vettori di tre direzioni) calcolato in conformità con EN 60745: Valore di emissioni delle vibrazioni (Taglio di lamiere metalliche) ah, CM (m/s2) Incertezza (vibrazione) Kh, CM (m/s2) Valore di emissioni delle vibrazioni (Taglio del legno) ah, CW (m/s2) Incertezza (vibrazione) Kh, CW (m/s2)

15:38 Uhr Seite 39 ITALIANO Indossare una cuffia insonorizzante! Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, mantenimento della temperatura delle mani, organizzazione dello svolgimento del lavoro. Con riserva di modifiche tecniche finalizzate al miglioramento del prodotto. Valori misurati in conformità con EN 60745. Il livello di rumorosità durante le lavorazioni può superare 85 dB (A).
