Tipo de dispositivo	Sierra de calar eléctrica
Alimentación	Eléctrica con cable
Potencia	No especificado
Velocidad variable	Sí
Tipo de hoja	Hoja en T o universal
Profundidad de corte en madera	Hasta 100 mm
Profundidad de corte en metal	Hasta 10 mm
Mango	Mango en D
Función sopladora	Sí
Cambio de hoja sin herramientas	Sí
Ajuste de movimiento pendular	Sí
Peso	Aproximadamente 2,5 kg
Longitud del cable	No especificado
Accesorios incluidos	No especificado
Uso recomendado	Cortes rectos y curvos en varios materiales

Preguntas frecuentes - STE100+ METABO

¿Cómo usar el METABO STE100+ por primera vez?

Antes de usar el METABO STE100+ por primera vez, lea atentamente el manual de instrucciones. Asegúrese de que el dispositivo esté correctamente ensamblado y de que haya elegido la hoja adecuada para el material que va a cortar.

¿Cuál es la potencia del METABO STE100+?

El METABO STE100+ tiene una potencia de 600 W, lo que lo hace adecuado para cortes en diferentes materiales.

¿Cómo cambiar la hoja de corte?

Para cambiar la hoja de corte, desenchufe el dispositivo, luego use la llave proporcionada para aflojar el tornillo de fijación de la hoja. Retire la hoja antigua e inserte la nueva, luego apriete el tornillo.

¿Cómo ajustar la profundidad de corte?

Para ajustar la profundidad de corte, use la palanca de ajuste ubicada en el lado del dispositivo. Muévala para ajustar la profundidad deseada y luego bloquéela en su lugar.

¿Qué hacer si el METABO STE100+ no enciende?

Si el dispositivo no enciende, verifique que el enchufe eléctrico funcione. Asegúrese también de que el cable de alimentación no esté dañado y de que el interruptor de seguridad esté en posición de encendido.

¿Cómo limpiar el METABO STE100+ después de usarlo?

Después de usarlo, desenchufe el dispositivo y use un paño suave para quitar el polvo y los escombros. Evite usar productos químicos agresivos que puedan dañar la superficie.

¿Puedo usar el METABO STE100+ para cortar materiales duros?

Sí, el METABO STE100+ puede cortar materiales duros, pero se recomienda usar hojas adecuadas para esos materiales para asegurar un corte efectivo y seguro.

¿Cuál es la garantía del METABO STE100+?

El METABO STE100+ generalmente viene con una garantía de 2 años. Consulte su manual de instrucciones para obtener detalles específicos sobre la garantía.

¿Cómo almacenar el METABO STE100+?

Para almacenar el METABO STE100+, manténgalo en un lugar seco y fresco, protegido de la humedad. Asegúrese de que la hoja esté retirada o protegida para evitar accidentes.

MANUAL DE USUARIO STE100+ METABO

Instrucciones de manejo . . . .página

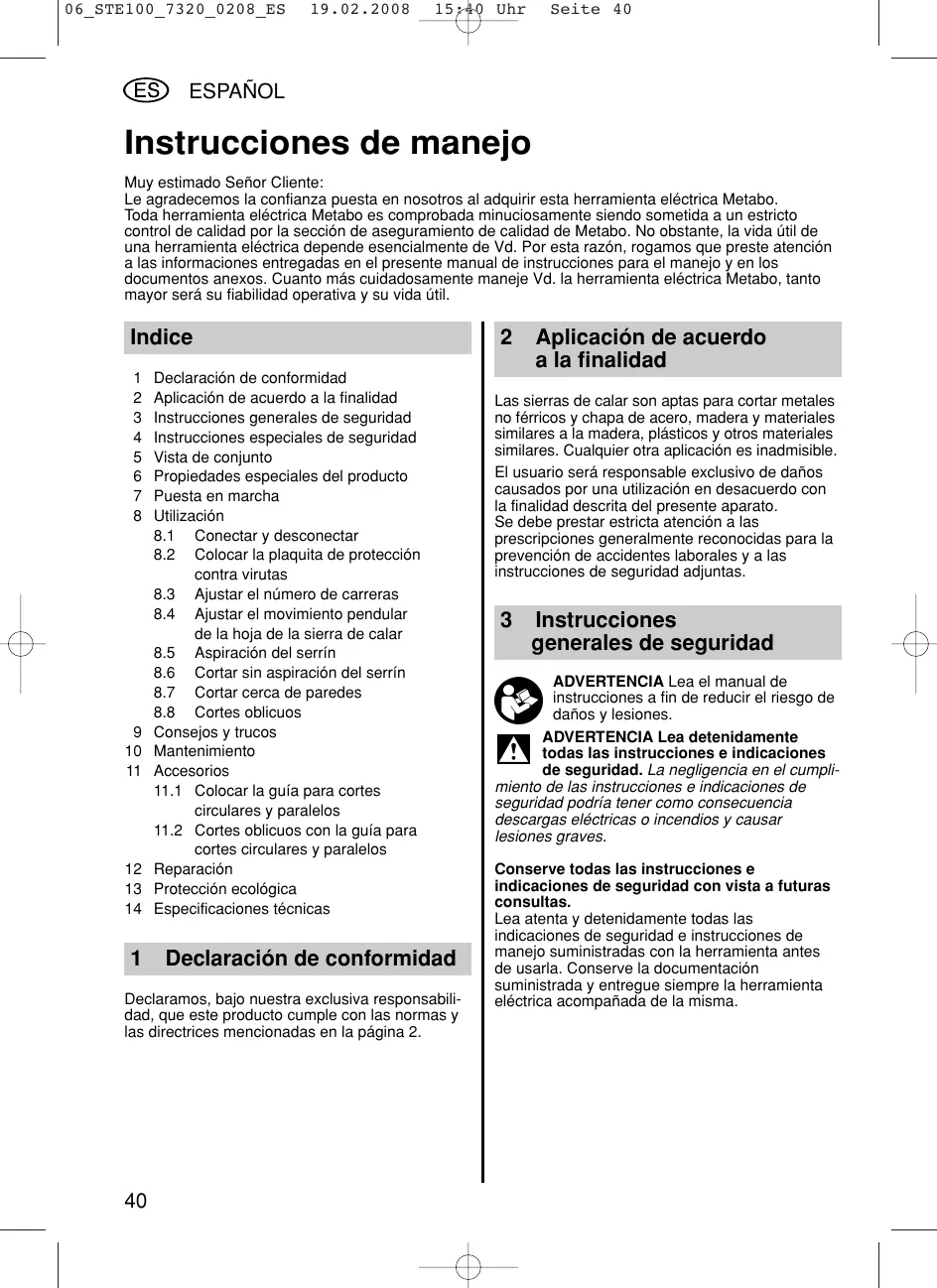

Instrucciones de manejo Muy estimado Señor Cliente: Le agradecemos la confianza puesta en nosotros al adquirir esta herramienta eléctrica Metabo. Toda herramienta eléctrica Metabo es comprobada minuciosamente siendo sometida a un estricto control de calidad por la sección de aseguramiento de calidad de Metabo. No obstante, la vida útil de una herramienta eléctrica depende esencialmente de Vd. Por esta razón, rogamos que preste atención a las informaciones entregadas en el presente manual de instrucciones para el manejo y en los documentos anexos. Cuanto más cuidadosamente maneje Vd. la herramienta eléctrica Metabo, tanto mayor será su fiabilidad operativa y su vida útil. Indice

Declaración de conformidad Aplicación de acuerdo a la finalidad Instrucciones generales de seguridad Instrucciones especiales de seguridad Vista de conjunto Propiedades especiales del producto Puesta en marcha Utilización

8.1 Conectar y desconectar

8.2 Colocar la plaquita de protección

8.3 Ajustar el número de carreras

8.4 Ajustar el movimiento pendular

de la hoja de la sierra de calar

8.5 Aspiración del serrín

8.6 Cortar sin aspiración del serrín

8.7 Cortar cerca de paredes

8.8 Cortes oblicuos

Consejos y trucos Mantenimiento Accesorios

11.1 Colocar la guía para cortes

circulares y paralelos

11.2 Cortes oblicuos con la guía para

cortes circulares y paralelos Reparación Protección ecológica Especificaciones técnicas Declaración de conformidad Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directrices mencionadas en la página 2.

Aplicación de acuerdo a la finalidad Las sierras de calar son aptas para cortar metales no férricos y chapa de acero, madera y materiales similares a la madera, plásticos y otros materiales similares. Cualquier otra aplicación es inadmisible. El usuario será responsable exclusivo de daños causados por una utilización en desacuerdo con la finalidad descrita del presente aparato. Se debe prestar estricta atención a las prescripciones generalmente reconocidas para la prevención de accidentes laborales y a las instrucciones de seguridad adjuntas.

Instrucciones generales de seguridad ADVERTENCIA Lea el manual de instrucciones a fin de reducir el riesgo de daños y lesiones. ADVERTENCIA Lea detenidamente todas las instrucciones e indicaciones de seguridad. La negligencia en el cumplimiento de las instrucciones e indicaciones de seguridad podría tener como consecuencia descargas eléctricas o incendios y causar lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad con vista a futuras consultas. Lea atenta y detenidamente todas las indicaciones de seguridad e instrucciones de manejo suministradas con la herramienta antes de usarla. Conserve la documentación suministrada y entregue siempre la herramienta eléctrica acompañada de la misma. 06_STE100_7320_0208_ES

15:40 Uhr Seite 41 ESPAÑOL

Instrucciones especiales de seguridad ¡Sírvase prestar especial atención a las partes del texto marcadas mediante este símbolo, con el fin de garantizar su propia protección personal y la protección de su herramienta eléctrica!n Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. ¡Llevar siempre gafas protectoras, protectores del oído, guantes de trabajo y calzado robusto durante el trabajo con su herramienta eléctrica! El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Sólo personal especializado debe trabajar el material con contenido de asbesto. - Utilice en la medida de lo posible un aspirador de polvo. - Para alcanzar un elevado grado de aspiración de polvo, emplee un aspirador Metabo junto con esta herramienta eléctrica. - Ventile su lugar de trabajo. - Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2. Preste atención a la normativa vigente en su país respecto al material que se va a trabajar.

Vista de conjunto Véase página 3.

Ruedecilla de ajuste para preseleccionar el número de carreras y ajustarlas sin escalonamiento 2 * Botón de retención para enclavar el pulsador del interruptor - conexión permanente (STEB 135, STEB 135 Plus) 3 * Pulsador del interruptor (STEB 135, STEB 135 Plus) 4 * Interruptor corredizo (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition) 5 Botón giratorio para ajustar el movimiento pendular de la hoja de sierra de calar 6 Arco de protección 7 * Dispositivo de sujeción rápida de la hoja de sierra de calar (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Dispositivo de sujeción de la hoja de sierra (STE 135, STEB 135) 8 Tapa de protección 9 Plaquita de protección contra virutas 10 Hoja de sierra de calar 11 Placa base 12 Racor de aspiración 13 Depósito para la llave hexagonal 14 Llave hexagonal

• dependiendo del equipamiento

Propiedades especiales del producto Baja posición del rodillo de apoyo de la hoja de sierra con ranura de guía, permitiendo cortes de gran precisión. Movimiento pendular ajustable en 5 niveles, permitiendo una capacidad de corte especialmente alta. Carcasa hecha de fundición de aluminio con gran resistencia al desgaste y efectiva disipación del calor para evitar sobrecalentamientos.

Puesta en marcha Antes de poner en marcha la herramienta eléctrica, se debe controlar si la tensión y frecuencia de la red especificadas en la placa de tipo coinciden con los datos de la red de alimentación de corriente eléctrica a que se desea conectar el aparato. ¡Nunca hacer funcionar la máquina sin la hoja de sierra de calar! Antes de cambiar la hoja de la sierra de calar desenchufar el cable de alimentación de la red. Colocar la hoja de la sierra de calar Para este efecto abatir hacia arriba el arco de protección (6) o bien desmontar la tapa de protección (8):

06_STE100_7320_0208_ES

15:40 Uhr Seite 42 ESPAÑOL Extender la tapa de protección (8) sobre el estriado y sacar hacia adelante la tapa de protección (8). STE 135, STEB 135: Aflojar el tornillo de hexágono interior. Introducir la hoja de la sierra de calar (10) hasta el tope en el dispositivo de sujeción (7). La hoja de sierra de calar debe quedar colocada correctamente en la ranura de la ruedecilla de apoyo. Apretar el tornillo de hexágono interior. STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Girar la palanca de apriete del dispositivo de sujeción rápida de la hoja de la sierra (7) hasta el tope. Introducir la hoja de la sierra de calar (10) hasta el tope en el dispositivo de sujeción rápida de la hoja de la sierra (7). La hoja de sierra de calar debe quedar colocada correctamente en la ranura de la ruedecilla de apoyo. Soltar la palanca de apriete.

Utilización Conectar y desconectar Evitar la puesta en marcha de la herramienta eléctrica por error: ¡Desconectar la herramienta cuando el cable de alimentación de la red esté desenchufado o bien si se ha producido una interrupción en la alimentación de energía eléctrica! STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition: Conectar Desplazar el interruptor corredizo (4) hacia adelante. 1 conectada Desconectar Presionar sobre el extremo trasero del interruptor corredizo (4). El interruptor corredizo (4) retrocede de un salto a su posición anterior. 0 desconectada STEB 135, STEB 135 Plus: Accionar el pulsador del interruptor (3). Conexión permanente Presionar el pulsador de interruptor (3) hasta el tope y mantenerlo presionado. Presionar el botón de retención (2) y mantenerlo presionado. Soltar primero el pulsador de interruptor (3) y luego el botón de retención (2). Para desenclavar el pulsador de interruptor (3) presionarlo hasta el tope y luego soltarlo.

Colocar la plaquita de protección contra virutas Introducir la plaquita de protección contra virutas (9) hasta el tope en la placa base (11). Ajustar el número de carreras Véanse los valores de ajuste recomendados en la página 2.

Ajustar el movimiento pendular de la hoja de la sierra de calar Accionar el botón giratorio (5). 0 = el movimiento pendular está desactivado 5 = el movimiento pendular está ajustado al máximo Véanse los valores de ajuste recomendados en la página 2. Aspiración del serrín Se obtienen resultados óptimos de aspiración utilizando la máquina en combinación con la tapa de protección (8). Para aspirar el serrín se debe conectar una aspiradora adecuada al racor de aspiración (12). Montar el racor de aspiración Introducir el racor de aspiración (12) hasta el tope. Desmontar el racor de aspiración Extraer el racor de aspiración (12) para desmontarlo. Cortar sin aspiración del serrín Desmontar la tapa de protección (8). Abatir hacia abajo el arco de protección (6).

Cortar cerca de paredes

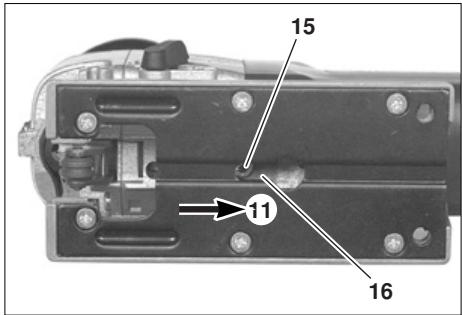

Desmontar la tapa de protección (8) y la plaquita de protección contra virutas (9). Aflojar el tornillo de hexágono interior (15) en la placa base (11) y colocar luego la placa base en el soporte delantero (16). Apretar el tornillo de hexágono interior (15). Cortes oblicuos Desmontar la tapa de protección (8), la plaquita de protección contra virutas (9) y el racor de aspiración (12). Aflojar el tornillo de hexágono interior (15) en la placa base (11). Desplazar la placa base (11) hacia adelante, girarla y desplazarla hacia atrás para colocarla en una de las muescas. Apretar el tornillo de hexágono interior (15). El ángulo correspondiente que ha sido ajustado está indicado por el número que se encuentra en el zócalo de la placa base. 06_STE100_7320_0208_ES

15:40 Uhr Seite 43 ESPAÑOL moverla lentamente hacia abajo. Una vez que la hoja de la sierra ha penetrado al material se puede activar el movimiento pendular. Si se trata de piezas de trabajo de mayor espesor será necesario perforar previamente un orificio, en el cual se podrá introducir luego la hoja de la sierra de calar. 10 Mantenimiento

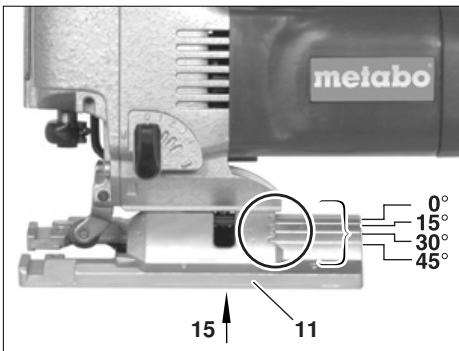

Los pasos de ajuste del ángulo están prefijados a 15°, 30°, 45° mediante muescas. Antes de llevar a cabo cortes oblicuos de gran precisión, hacer un corte de prueba y controlarlo con un medidor del ángulo.

Consejos y trucos Cortar diferentes materiales Para cortar metales debe lubricarse la hoja de la sierra de calar mediante una varilla de lubricación y refrigeración Metabo. Para cortar plexiglás debe mojarse el sitio de corte con agua. Para cortar chapas de un espesor menor que 1 mm, colocar la chapa sobre una superficie de madera. Penetrar En piezas de trabajo finas (excepto las de metal) con la hoja de sierra de calar se puede penetrar directamente en la pieza de trabajo, sin necesidad de hacer una perforación previa. Al hacerlo, manejar la sierra de calar con ambas manos. Peligro de lesiones debido a la agudeza de la hoja de la sierra de calar. ¡Llevar a cabo los trabajos de mantenimiento solamente con la sierra de calar detenida! ¡Desconectar la sierra de calar y desenchufar el cable de alimentación de la red! En caso necesario, limpiar la abertura de salida de aire detrás de la ruedecilla de apoyo de la hoja de la sierra. De vez en cuando aplicar una gota de aceite en la ruedecilla de apoyo de la hoja de la sierra. Las escobillas de carbón deberán ser cambiadas exclusivamente en los talleres del fabricante o bien en talleres especializados. 11 Accesorios Utilizar exclusivamente accesorios originales de Metabo. Para adquirir accesorios, dirigirse al proveedor. Para seleccionar los accesorios correctos se debe indicar al proveedor el tipo exacto de la herramienta eléctrica. Posibles accesorios (página 4): A Hoja de la sierra de calar B La placa de protección se utiliza para evitar arañazos en superficies delicadas de las piezas de trabajo. C Plaquita de protección contra virutas D Guía para cortes circulares y paralelos E Manguera de aspiración F Dispositivo guía para utilizar la sierra de calar con el riel de guía G Riel de guía de 1500 mm H Abrazadera I Mesa para sierra de calar (con abrazadera para fijarla al banco de trabajo) Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal

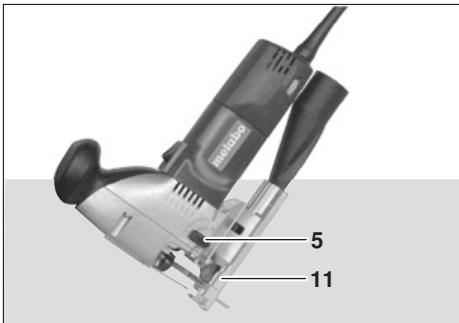

Colocar el botón giratorio (5) en la posición "0". Apoyar el canto delantero de la placa base (11) de la sierra de calar sobre la pieza de trabajo. Sujetar fuertemente la sierra de calar en marcha y

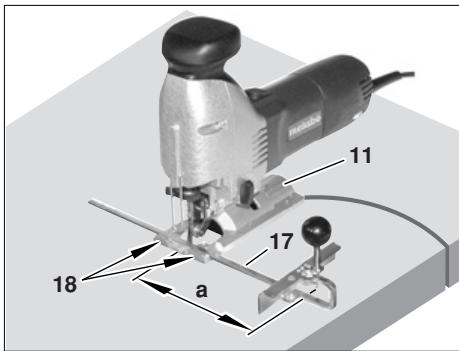

Colocar la guía para cortes circulares y paralelos Para cortar círculos de Ø 100 mm hasta 360 mm y para cortes paralelos a un canto (máx. 210 mm). Colocar la guía para cortes circulares Introducir la guía para cortes circulares y paralelos (17) en la ranura de la placa base (11).

06_STE100_7320_0208_ES

15:40 Uhr Seite 44 ESPAÑOL Ajustar la distancia (a). Apretar los tornillos (18) en el lado frontal.

Después de utilizar la guía para cortes circulares y paralelos, sacar los tornillos (18) ya que de otro modo podrían aflojarse por la vibración de la sierra de calar. Colocar la guía para cortes paralelos

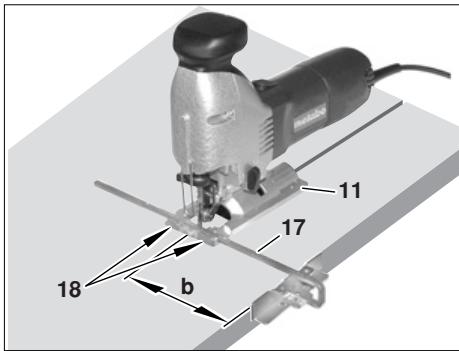

Introducir la guía para cortes paralelos (17) en la ranura de la placa base (11). Ajustar la distancia (b). Apretar los tornillos (18) en el lado frontal. Después de utilizar la guía para cortes circulares y paralelos, sacar los tornillos (18) ya que de otro modo podrían aflojarse por la vibración de la sierra de calar.

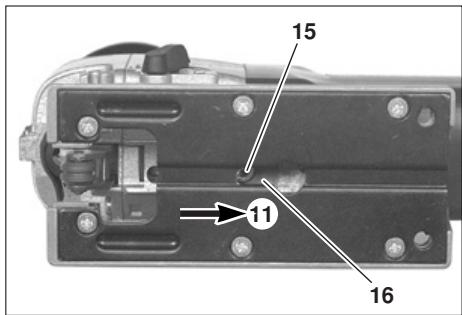

Cortes oblicuos con la guía para cortes circulares y paralelos Desmontar la tapa de protección (8), la plaquita de protección contra virutas (9) y el racor de aspiración (12). Aflojar el tornillo de hexágono interior (15) en la placa base (11). Desplazar la placa base (11) hacia adelante, girarla y desplazarla hacia atrás colocándola en las muescas para un ángulo de corte oblicuo de 15° y 30°.

Para un ángulo de corte oblicuo de 45° girar la sierra de calar hacia la izquierda. La sierra de calar no debe girarse hacia la derecha, dado que de otro modo podría dañarse el dispositivo de sujeción de la hoja de sierra. Apretar el tornillo de hexágono interior (15). 12 Reparación ¡Los trabajos de reparación en herramientas eléctricas deben ser llevados a cabo exclusivamente por electricistas especializados! Cualquier máquina Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto. Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada. 13 Protección ecológica El material de embalaje utilizado por Metabo es reciclable en un 100%. Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados. Este manual de instrucciones para el manejo está impreso en papel blanqueado exento de cloro. Sólo para países de la UE: no tire las herramientas eléctricas en la basura. Según la Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. 06_STE100_7320_0208_ES

15:40 Uhr Seite 45 ESPAÑOL 14 Especificaciones técnicas Espesor máximo del material en mm: - Madera - Metales no férricos - Chapa de acero Número de carreras marcha en vacío min-1 STE 100 Plus Potencia nominal absorbida en vatios

Potencia suministrada en vatios

Peso en kg 2,6 2,5 2,6

Incertidumbre (vibración) Kh, CM (m/s2) 1,5 1,5 1,5 Valor de emisión de vibraciones (Aserrado de madera) ah, CW (m/s2)

Incertidumbre (vibración) Kh, CW (m/s2) 1,5 1,5 1,5 Nivel acústico típico con evaluación A: Nivel de intensidad acústica LpA en dB (A) Nivel de potencia acústica LWA en dB (A) Inseguridad KpA, KWA en dB (A) Valor total de vibraciones (suma vectorial de las tres direcciones) conforme a EN 60745: Valor de emisión de vibraciones (Aserrado de chapa metálica) ah, CM (m/s2)

06_STE100_7320_0208_ES

15:40 Uhr ESPAÑOL Llevar protectores del oído El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones. El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo. A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse considerable-mente durante un período de tiempo. Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo. Reservados los derechos a modificaciones relacionadas con el avance técnico. Valores de medición determinados conforme a la norma EN 60745. El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A).
