STEB 70 QUICK - Rompecabezas METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra caladora
Marca	Metabo
Modelo	STEB 70 QUICK
Alimentación	Red eléctrica (cable de alimentación)
Tensión nominal	230 V ~ (verificar placa de características)
Frecuencia nominal	50 Hz
Clase de protección	II (doble aislamiento)
Velocidad en vacío	Ajustable mediante ruedecilla (0 a máx.)
Movimiento pendular	4 posiciones (0 a III)
Corte biselado	Sí, hasta 45°
Capacidad de corte máx. (madera)	Ver manual técnico (página 3)
Capacidad de corte máx. (metales no ferrosos)	Ver manual técnico (página 3)
Capacidad de corte máx. (chapa de acero)	Ver manual técnico (página 3)
Soplador de virutas	Conmutable (encendido/apagado)
Conexión de aspiración	Diámetro 30 mm
Placa base	Ajustable en ángulo y posición (corte cerca de la pared)
Palanca tensora de hoja	Sin herramienta
Bloqueo de funcionamiento continuo	Sí (botón de funcionamiento continuo)
Protección contra contactos accidentales	Estribo de protección (11)
Cubierta de protección	Desmontable para aspiración
Materiales adecuados	Madera, metales no ferrosos, chapa, plásticos y similares
Mantenimiento	Limpieza regular de las rejillas de ventilación; lubricación ocasional del disco de soporte de la hoja
Accesorios incluidos	Placa antiastillas, llave plana, cubierta de protección (según versión)
Accesorios opcionales	Guía circular y paralela, aspiradora Metabo

Preguntas frecuentes - STEB 70 QUICK METABO

¿Cómo cambiar la hoja de la sierra caladora STEB 70 QUICK?

Gire la palanca tensora (1) hacia adelante hasta el tope, luego suéltela. Inserte la hoja (3) hasta el tope asegurándose de que los dientes estén orientados hacia adelante. Vuelva a colocar la palanca tensora (1) en su posición original. Use guantes de protección ya que la hoja puede estar afilada y caliente.

¿Cómo ajustar el movimiento pendular en la STEB 70 QUICK?

Use la palanca de ajuste (7) para elegir entre 4 posiciones: 0 (sin movimiento pendular) a III (movimiento máximo). Adapte el ajuste al material y al tipo de corte. Consulte la página 3 para valores recomendados.

¿Cómo realizar un corte en bisel con esta sierra caladora?

Primero retire la cubierta de protección, la placa antiastillas y el flexible de aspiración. Afloje el tornillo (4), empuje la placa base (5) ligeramente hacia adelante y gírela al ángulo deseado (hasta 45°). Apriete el tornillo. El ángulo es visible en la base graduada (17).

¿Cómo usar el soplador de virutas?

Presione el botón de comando (6) en el lado derecho de la máquina para activar el soplador (símbolo ➞ visible a la izquierda). Para detenerlo, presione el botón en el lado izquierdo. El soplador despeja la vista sobre la línea de corte.

¿Cómo conectar una aspiradora a la STEB 70 QUICK?

Coloque la cubierta de protección (9) para una aspiración óptima. Conecte un flexible de aspiración de 30 mm de diámetro en la conexión de aspiración (16). Apague el soplador de virutas para evitar perturbaciones.

¿Cómo ajustar la velocidad de corte?

Use la ruedecilla (12) para preajustar la velocidad máxima. Durante el uso, también puede modular la velocidad presionando más o menos el gatillo (13). La velocidad real permanece inferior o igual al valor de la ruedecilla.

¿Cómo activar el funcionamiento continuo?

Primero presione el gatillo (13), luego bloquéelo con el botón de funcionamiento continuo (14). Para detener, presione nuevamente el gatillo. Atención: la máquina sigue girando si se escapa de las manos en modo de funcionamiento continuo.

¿Qué materiales puedo cortar con la STEB 70 QUICK?

La herramienta está diseñada para cortar madera, metales no ferrosos, chapa, plásticos y materiales similares. Use una hoja adecuada al material. Cualquier otro uso está prohibido y puede causar daños o lesiones.

¿Cómo mantener la sierra caladora Metabo?

Limpie regularmente la máquina y las rejillas de ventilación con una aspiradora. Sople el portahoja con aire comprimido periódicamente. Limpie las aberturas detrás del disco de soporte de la hoja (2) si es necesario. De vez en cuando, eche una gota de aceite en el disco de soporte de la hoja.

¿Qué accesorios están disponibles para la STEB 70 QUICK?

Metabo ofrece una guía circular y paralela para cortes circulares (∅100-360 mm) y paralelos (máx. 210 mm). Consulte el catálogo o el sitio www.metabo.com para la gama completa. Use exclusivamente accesorios Metabo conformes.

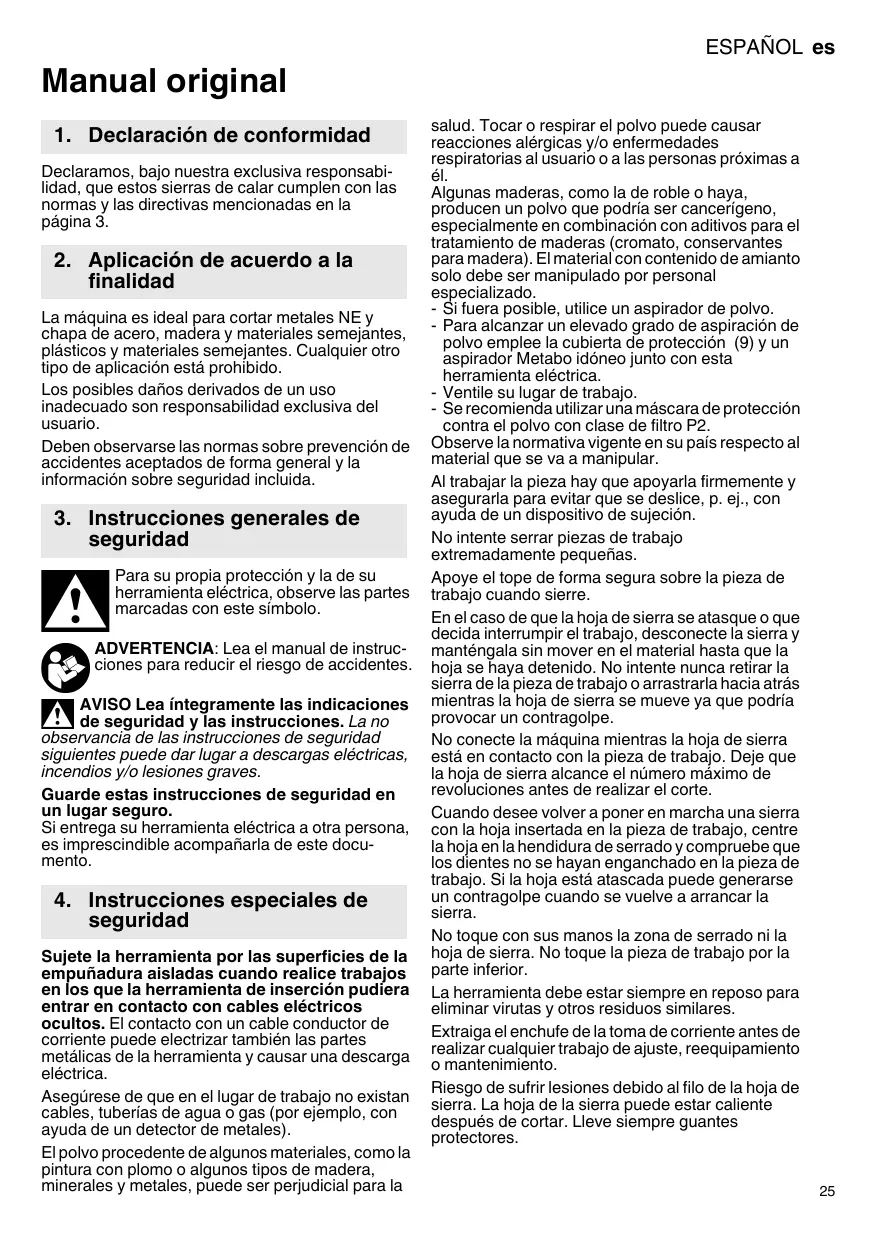

MANUAL DE USUARIO STEB 70 QUICK METABO

1. Declaración de conformidad

Declaramos, bajo nuestra exclusiva responsabilidad, que estos sierras de calar cumplen con las normas y las directivas mencionadas en la página 3.

2. Aplicación de acuerdo a la finalidad

La máquina es ideal para cortar metales NE y chapa de acero, madera y materiales semejantes, plásticos y materiales semejantes. Cualquier otro tipo de aplicación está prohibido.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.

3. Instrucciones generales de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

4. Instrucciones especiales de seguridad

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos

ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él.

Algunas maderas, como la de roble o haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conservantes para madera). El material con contenido de amianto solo debe ser manipulado por personal especializado.

- Si fuera posible, utilice un aspirador de polvo. - Para alcanzar un elevado grado de aspiración de polvo emplee la cubierta de protección (9) y un aspirador Metabo idóneo junto con esta herramienta eléctrica.

- Ventile su lugar de trabajo. - Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.

Observe la normativa vigente en su país respecto al material que se va a manipular.

Al trabajar la pieza hay que apoyarla firmemente y asegurarla para evitar que se deslice, p. ej., con ayuda de un dispositivo de sujeción.

No intente serrar piezas de trabajo extremadamente pequeñas.

Apoye el tope de forma segura sobre la pieza de trabajo cuando sierre.

En el caso de que la hoja de sierra se atasque o que decida interrumpir el trabajo, desconecte la sierra y manténgala sin mover en el material hasta que la hoja se haya detenido. No intente nunca retirar la sierra de la pieza de trabajo o arrastrarla hacia atrás mientras la hoja de sierra se mueve ya que podría provocar un contragolpe.

No conecte la máquina mientras la hoja de sierra está en contacto con la pieza de trabajo. Deje que la hoja de sierra alcance el número máximo de revoluciones antes de realizar el corte.

Cuando desee volver a poner en marcha una sierra con la hoja insertada en la pieza de trabajo, centre la hoja en la hendidura de serrado y compruebe que los dientes no se hayan enganchado en la pieza de trabajo. Si la hoja está atascada puede generarse un contragolpe cuando se vuelve a arrancar la sierra.

No toque con sus manos la zona de serrado ni la hoja de sierra. No toque la pieza de trabajo por la parte inferior.

La herramienta debe estar siempre en reposo para eliminar virutas y otros residuos similares.

Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reequipamiento o mantenimiento.

Riesgo de sufrir lesiones debido al filo de la hoja de sierra. La hoja de la sierra puede estar caliente después de cortar. Lleve siempre guantes protectores.

5. Descripción general

Véase la página 2.

1 Palanca tensora para la fijación de la hoja de sierra
2 Cilindro de apoyo de hoja de sierra
3 Hoja de sierra
4 Tornillo para ajustar la placa base
5 Placa base
6 Interruptor para el dispositivo de soplado de viruta
7 Palanca de fijación para movimiento pendular
8 Placa de protección de arranque de viruta
9 Cubierta protectora
10 Dispositivo de tensado de hoja de sierra
11 Percha de protección para protección contra contacto inintencional de la hoja de sierra
12 Rueda para ajuste de cantidad de elevaciones
13 Interruptor
14 Botón de fijación para funcionamiento continuado
15 Llave hexagonal
16 Tubo de aspiración
17 Base con indicación del ángulo de corte configurado

6. Puesta en marcha

Antes de enchufar la herramienta, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación se corresponden con las características de la red eléctrica.

No arrancar la máquina sin hoja de sierra.

6.1 Colocación de la plaquita de protección contra el astillado

Riesgo de sufrir lesiones debido al fijo de la hoja de sierra. Al montar la placa de arranque de viruta (8) retire la hoja de sierra.

Gire la máquina, la placa base indica hacia arriba.

Coloque la placa de protección contra arranque de viruta desde adelante y observe los siguientes

2 puntos:

- Él lado liso de la placa debe indicar hacia arriba.

- La ranura debe indicar hacia atrás (en dirección del cable).

Si trabaja con una placa de protección fija (ver capítulo accesorios 10.) sitúe la placa de protección contra arranque de viruta en la placa de protección.

6.2 Montar hoja de sierra

Riesgo de sufrir lesiones debido al fijo de la hoja de sierra. La hoja de la sierra puede estar caliente después de cortar. Lleve siempre guantes protectores.

Utilice una hoja de sierra adecuada para el material a cortar

• Girar palanca tensora (1) hacia adelante hasta el tope y soltarla (la palanca tensora permanece abierta).
• Montar hoja de sierra (3) hasta el tope. Observar que los dientes de la sierra señalen hacia

adelante y se encuentre correctamente en la ranura de la rueda de apoyo (2).

- Regresar la palanca tensora (1) a su posición de partida (la hoja de sierra ahora está fijamente montada).

6.3 Montar / desmontar cubierta de protección

Montar: Ubicar (9) cubierta de protección desde adelante hasta que encaje

Desmontar: Tomar cubierta de protección (9) lateralmente de ambos lados y tirar hacia adelante.

6.4 Cortar con aspiración de viruta

• Conectar un aspirador (16) apropiado al manguito de purga. Utilizar una manguera de aspiración con una pieza de conexión de 30 mm de diámetro.
• Para la aspiración óptima de viruta montar la (9) cubierta protectora.
• Desconectar dispositivo de soplado de viruta (ver capítulo 7.1).

6.5 Cortar sin aspiración de viruta

- Trabajar con cubierta de protección (9) desmontada (para desmontar véase capítulo 6.3).

6.6 Cortes diagonales

Retirar cubierta de protección (9), placa de protección de arranque de viruta (8) y tubo de aspiración. Estas piezas no pueden ser usadas para cortes diagonales.

• Soltar (4) tuerca.
• Empujar placa base (5) un poco hacia adelante y girarla.
• Á continuación, (5) empujar la placa base hacia atrás o hacia adelante hasta que encaje en uno de los seguros (se puede ver los seguros a través de la apertura posterior semiredonda (5).) El ángulo así definido consta en el número situado en la base (17) de la placa base. Ajustar otros ángulos con ayuda del goniómetro.
• Volver a apretar el tornillo (4).

6.7 Cortar cerca de la pared

Retirar cubierta de protección (9), Placa de protección contra el arranque de viruta (8) y guía circular y paralela. Estas piezas no pueden ser usadas para cortes cercanos a las paredes.

• Soltar (4) tornillo hasta que se puede levantar (5) ligeramente la placa base.
• Levantar (5) la placa base un poco y empujarla hasta el tope.
• Volver a apretar el tornillo (4).

7. Manejo

7.1 Dispositivo de soplado de viruta

Dispositivo de soplado conectable para tener una vista libre en el punto de corte.

CON:Pulsar (6) botón en el lado derecho de la máquina. (En el lado izquierdo se puede ver el símbolo).

CON:Pulsar (6) botón en el lado izquierdo de la máquina. (En el lado derecho se puede ver × símbolo).

7.2 Ajustar movimiento pendular

Definir en la palanca de ajuste (7) el movimiento pendular deseado.

Posición „0“ = Movimiento pendular está desconectado

...

Posición „III“ = Movimiento pendular máximo

Para consultar los valores de ajuste recomendados véase la página 3.

El ajuste óptimo se puede determinar mediante la práctica.

7.3 Ajustar número máximo de revoluciones

Ajustar el número de revoluciones máximo en la rueda de ajuste (12). Dicho ajuste también se puede efectuar durante el funcionamiento.

Para consultar los valores de ajuste recomendados véase la página 3.

El ajuste óptimo se puede determinar mediante la práctica.

7.4 Conectar / desconectar, cambiar número de revoluciones, conexión constante

Conexión:Pulsar interruptor (13). El número de revoluciones puede ser cambiado en el interruptor con el grado de pulsación (hasta el número máximo de revoluciones, ver capítulo 7.3).

Desconexión: Soltar (13) el interruptor.

Conexión constante: Para la conexión constante se puede bloquear el interruptor pulsado (13) con el botón de bloqueo (14). Para desconectar la máquina pulsar nuevamente (13) el interruptor.

En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de da del control de la herramienta debido a un Por este motivo se deben sujetar las uñaduras siempre con ambas manos, adoptar puena postura y trabajar con concentración.

8. Limpieza, mantenimiento

Limpiar la herramienta periódicamente. Las ranuras de ventilación del motor deben limpiarse con un aspirador.

Limpiar dispositivo tensor de hoja de sierra regularmente y a profundidad con aire a presión.

En caso de ser necesario limpiar las aperturas detrás de la rueda de apoyo de la hoja de sierra (2).

Poner de vez en cuando una gota de aceite en la rueda de apoyo de la hoja de sierra (2).

9. Consejos y trucos

Punzar

Con materiales suaves y delgados se puede punzar con la hoja de sierre en el material sin tener que perforarlo con un taladro. Utilice únicamente hojas de sierra cortas. Sólo con configuración de ángulo 0°.

Ver imagen en página 2. Fijar palanca de ajuste (7) en posición „0“ (movimiento pendular está desconectado). Ubicar sierra de calar en el borde delantero de la placa base (5) sobre la pieza.

Sujetar bien la sierra de calar y llevarla lentamente hacia abajo. Una vez que la hoja de sierra se haya liberado se puede conectar el movimiento pendular.

En el caso de piezas más gruesas debe hacerse primero un hueco en el que se ubica la hoja de sierra.

10. Accesorios

Use únicamente accesorios Metabo originales.

Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indicaciones de funcionamiento.

Montar accesorios de manera segura. En caso de usar la máquina en un soporte: montar la máquina de manera fija. El usuario puede resultar herido por la pérdida del control de la herramienta.

Vea la página 4.

A Guía circular y paralela

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

10.1 Montar guía circular y paralela

Para cortar círculos ( ∅ 100 - 360 mm) y para cortes paralelos a un borde (máx. 210 mm).

Ubicar elementos fijadores (página 4, imagen I)

Ubicar los elementos fijadores (a) con la apertura hacia adelante y la perforación rosada hacia arriba sobre la placa base (5). Girar los tornillos (b) desde el lado inferior.

Después de usar retirar nuevamente elementos fijadores debido a que se podría ar el dispositivo de tensado de la hoja de sierra rtar diagonalmente (10).

En el caso de un ángulo de corte diagonal de 45° no se debe girar la sierra de calado hacia recha porque de otra manera se averiaría la de sierra (10).

Montar guía circular (página 4, imagen II)

- Montar barra para la guía circular y paralela lateralmente en los elementos fijadores (a) (la punta de centrado (c) señala hacia abajo).

- Ajustar el radio (d) deseado.

- Fijar los tornillos (b).

Montar guía paralela (página 4, imagen III)

- Montar barra para la guía circular y paralela lateralmente en los elementos fijadores (a) (la punta de centrado (c) señala hacia arriba).

- Fijar los tornillos (b).

11. Reparación

Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de cos electricistas especializados.

En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede descargar listas de repuestos.

12. Protección ecológica

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.

Sólo para países de la UE. No tire las herramientas eléctricas en la basura. Según la directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

13. Especificaciones técnicas

Notas explicativas sobre la información de la página 3.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

M = Par de giro

T_1 = Grosor máximo de material en madera

T_2 = Grosor máximo de material en metales NE

T_3 = Grosor máximo en chapa de acero

n_0 = Número de carreras en marcha en vacío

P_1 = Potencia de entrada nominal

P_2 = Potencia suministrada

m = Peso sin cable a la red

Valores de medición establecidos de acuerdo con EN 60745.

Herramienta con clase de protección II

\~ Corriente alterna

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Valores de emisión

Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condición de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización.

Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 60745:

a_h,CM = Valor de emisión de vibraciones (cortar chapa)

a_h,CW = Valor de emisión de vibraciones (cortar madera)

K_h, = Inseguridad (vibraciones)

Niveles acústicos típicos compensados A:

L_pA = Nivel de intensidad acústica

L_WA^' = Nivel de potencia acústica

K_pA, K_WA= Inseguridad

¡Lleve auriculares protectores!

Manual original

6.7 Serrar junto a paredes

7.1 Dispositivo de sopro para aparas

Dispositivo de sopro a ser ligado para perspectiva desimpedida sobre o ponto de corte.
