| Type de produit | Scie sauteuse |
| Caractéristiques techniques principales | Scie sauteuse à mouvement pendulaire avec fonction de soufflage de la poussière |
| Alimentation électrique | 230 V |
| Dimensions approximatives | Longueur : 25 cm, Largeur : 10 cm, Hauteur : 20 cm |
| Poids | 2,5 kg |
| Compatibilités | Compatible avec les lames de scie sauteuse standard |
| Type de batterie | Non applicable (modèle filaire) |
| Tension | 230 V |
| Puissance | 720 W |
| Fonctions principales | Coupe droite et courbée, réglage de la vitesse, mouvement pendulaire |
| Entretien et nettoyage | Nettoyer régulièrement les filtres et les surfaces, vérifier l'état des lames |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente Metabo |
| Sécurité | Protection contre le redémarrage accidentel, protection des yeux recommandée lors de l'utilisation |
| Informations générales utiles | Garantie de 3 ans, poids léger pour un usage prolongé, conception ergonomique |
FOIRE AUX QUESTIONS - STEB 70 QUICK METABO
Téléchargez la notice de votre Scie sauteuse au format PDF gratuitement ! Retrouvez votre notice STEB 70 QUICK - METABO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STEB 70 QUICK de la marque METABO.
MODE D'EMPLOI STEB 70 QUICK METABO

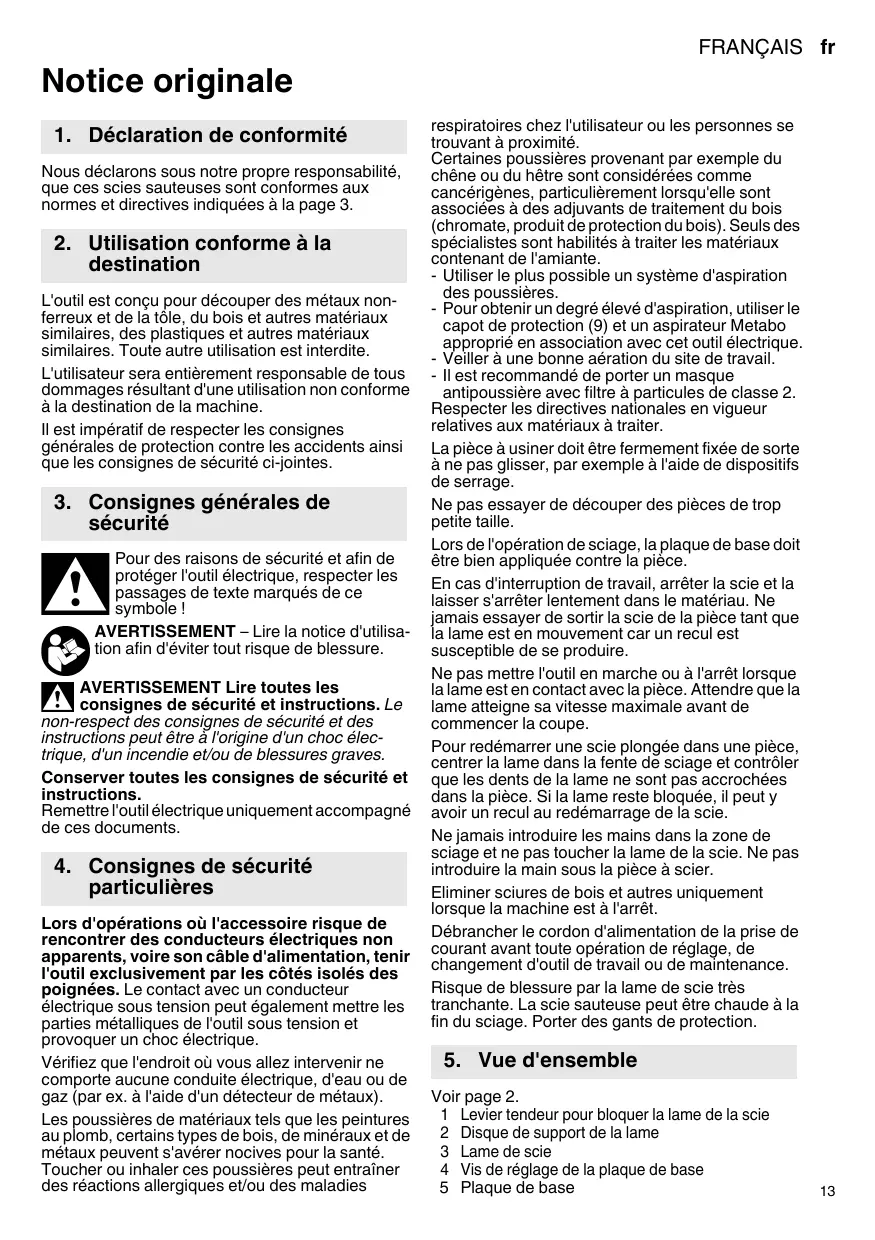

1. Déclaration de conformité
Nous déclarons sous notre propre responsabilité, que ces scies sauteuses sont conformes aux normes et directives indiquées à la page 3.
2. Utilisation conforme à la
destination L'outil est conçu pour découper des métaux non- ferreux et de la tôle, du bois et autres matériaux similaires, des plastiques et autres matériaux similaires. Toute autre utilisation est interdite. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-joi
3. Consignes générales de
sécurité Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce Symbole ! AVERTISSEMENT — Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc élec- trique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Remettre l'outil électrique uniquement accompagné de ces documents.
4. Consignes de sécurité
particulières Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un Choc électrique. Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux). Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques evou des maladies FRANÇAIS fr respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Pour obtenir un degré élevé d'aspiration, utiliser le capot de protection (9) et un aspirateur Metabo approprié en association avec cet outil électrique. - Veiller à une bonne aération du site de travail. - ILest recommandé de porter un masque antipoussière avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter. La pièce à usiner doit être fermement fixée de sorte àne pas glisser, par exemple à l'aide de dispositifs de serrage. Ne pas essayer de découper des pièces de trop petite taille. Lors de l'opération de sciage, la plaque de base doit être bien appliquée contre la pièce. En cas d'interruption de travail, arrêter la scie et la laisser s'arrêter lentement dans le matériau. Ne jamais essayer de sortir la scie de la pièce tant que la lame est en mouvement car un recul est susceptible de se produire. Ne pas mettre l'outil en marche ou à l'arrêt lorsque la lame est en contact avec la pièce. Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe. Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame reste bloquée, il peut y avoir un recul au redémarrage de la scie. Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de la scie. Ne pas introduire la main sous la pièce à scier. Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance. Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection.
Voir page 2. 1 Levier tendeur pour bloquer la lame de la scie 2 Disque de support de la lame 3 Lame de scie 4 Vis de réglage de la plaque de base 5 Plaque de base
fr FRANÇAIS 6 Bouton de commande du souffleur de copeaux 7 Levier de réglage du mouvement pendulaire 8 Plaquette anti-éclats 9 Capot de protection 10 Serre-lame 11 Etrier de protection contre tout contact accidentel avec la lame 12 Molette de réglage de la vitesse 13 Gächette 14 Bouton de marche continue 15 Clé plate 16 Raccord d'aspiration
17. Embase graduée indiquant l'angle de coupe
Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant. LA | Faire tourner l'outil sans lame.
6.1 Mise en place de la plaquette
anti-éclats Risque de blessure par la lame de scie très tranchante. Pour insérer la plaquette anti-éclats (8). i faut retirer la lame de la scie. Retourner l'outil pour orienter la plaque de base vers le haut. Insérer la plaquette anti-éclats depuis l'avant en respectant les 2 points suivants + La face lisse de la plaquette est orientée vers le haut. + La fente est orientée vers l'arrière (vers le câble d'alimentation). Pour travailler à l'aide d'une plaque de protection apposée (voir chapitre Accessoires10.), i faut insérer la plaquette anti-éclats dans la plaque de protection
6.2 Insérer la lame de scie
Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Utiliser une lame bien adaptée au matériau à scier. - Tourner le levier tendeur (1) vers l'avant jusqu'à la butée, puis relâcher (le levier tendeur reste ouvert). - Insérer la lame (3) jusqu'à la butée. Ce faisant, veiller à ce que les dents de la lame soient orientées vers l'avant et que la lame soit correctement placée dans la rainure du disque de support (2). cer le levier tendeur (1) dans sa position ne (la lame est maintenant bien tendue). 63 Placer / retirer le capot de protection Placer : Avancer le capot de protection (9) jusqu'à ce qu'il S'enclenche Retirer : Saisir le capot de protection (9) des deux côtés, soulever lentement, puis tirer vers l'avant.
6.4 Scier avec un aspirateur
- Brancher un aspirateur adéquat sur les embouts d'aspiration (18. Utiiser un liexible d'aspiration dont le raccord a un diamètre de 30 mm. - Pour une aspiration optimale, placer le capot de protection (9). - Eteindre le souffleur de copeaux (voir chapitre 7.1).
6.5 Scier sans aspirateur
- Travailler sans le capot de protection (9) (pour le retirer, voir chapitre 6.3).
Retirer le capot de protection (9), la plaquette anti- éclats (8) et le flexible d'aspiration. Ces pièces ne peuvent pas être utilisées pour des coupes biaises. - Desserrer la vis (4). - Pousser la plaque de base (5) légèrement vers l'avant et la pivoter. - Ensuite, pousser la plaque de base (5) vers l'arrière ou vers l'avant dans l'un des crans (les crans sont visibles à travers l'ouverture semi- circulaire à l'arrière de la plaque de base (5). L'angle réglé est indiqué sur l'embase graduée (17) sur la plaque de base. Changer l'angle à l'aide d'un rapporteur. - Resserrer la vis (4).
6.7 Sciage près du mur
Retirer le capot de protection (9), la plaquette anti- éclats (8) etle guide circulaire et parallèle. Ces pièces ne peuvent pas être utilisées pour des coupes près du mur. - Desserrer la vis (4) jusqu'à ce que la plaque de base (5) se soulève légèrement. - Soulever légèrement ia plaque de base (S) et1a glisser vers l'arrière jusqu'à la butée. - Resserrer la vis (4).
7.1. Souffleur de copeaux Souffleur commutable pour dégager la vue sur la coupe. Marche :Appuyer sur le bouton de commande (6) sur le côté droit de la machine. (Le symbole {> est visible sur le côté gauche de la machine). Arrêt : Appuyer surle bouton de commande (6)sur le côté gauche de la machine. (Le symbole >< est visible sur le côté droit de la machine).
7.2 Régler le mouvement pendulaire
Régler le levier de réglage (7) sur le mouvement pendulaire souhaité. Position "0" = Mouvement pendulaire arrêté Position "Ill" = Mouvement pendulaire maximal Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.
7.3 Régler la vitesse maximale
Régler la vitesse maximale sur la molette (12). Ceci est également possible pendant la marche. Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.
7.4 Mettre en marche / à l'arrêt, modifier la
vitesse, régler la marche continue Marche :Appuyer sur la gâchette (13). La vitesse peut être modifiée à l'aide de la gâchette (jusqu'à la vitesse maximale définie, voir chapitre 7.3). Arrêt :Relächer la gâchette (13). Marche continue :Pour régler la marche continue, bloquer la gâchette (13) avec le bouton de marche continue (14). (13)Pour arrêter la machine, appuyer de nouveau sur la gâchette. Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Tenir toujours l'outil avec les deux mains au niveau de la poignée, veiller à un bon équilibre et travailler de manière concentrée.
8. Nettoyage, maintenance
Nettoyer régulièrement la machine. Aspirer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Souffler régulièrement et en profondeur le serre- lame à l'air comprimé. Si besoin est, nettoyer les ouvertures derrière le disque de support de la lame (2). De temps en temps, verser une goutte d'huile sur le disque de support de la lame (2).
9. Conseils et astuces
Perçage Il esf possible de percer les matériaux minces et souples avec lascie sauteuse sans nécessité de les trouer au préalable. Utiliser exclusivement des lames de scie courtes. Toujours régler l'angle sur 0°. Voir illustration page 2. Positionner le levier de réglage (7) sur "0 (le mouvement pendulaire est arrété). Placer la scie sauteuse avec le bord avant de la plaque de base (5) sur la pièce. Maintenir fermement la scie en marche et la guider lentement vers le bas. Lorsque la lame est sortie, le mouvement pendulaire peut être activé. Sur les matériaux plus épais, il faut préalablement percer un trou dans lequel introduire la lame de la Scie.
Utiliser uniquement des accessoires Metabo. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéris- tiques indiquées dans la présente notice d'utilisa- tion. FRANÇAIS Monter correctementles accessoires. Si lamachine est utilisée dans un support : fixer correctement la machine. En cas de perte de contrôle, il y a un risque de blessures. Voir page 4. À Guide circulaire et parallèle Voir gamme complète des accessoires sur www.metabo.com ou dans le catalogue principal.
10.1 Placer le guide circulaire et parallèle
Pour scier des cercles (@ 100 - 360 mm) et effectuer des coupes parallèles sur un bord (max. 210 mm). Placer les éléments de blocage (page 4, ill. 1) Poser les éléments de blocage (a) avec l'ouverture vers l'avant et l'alésage vers le haut sur la plaque de base (5). Serrer les vis (b) par le dessous. NS emo; rer les éléments de blocage pour ne pas endommager le dispositif de serrage de la lame (10) lors de coupes biaises. A Avec un angle de coupe biaise à 45°, ne pas tourner la scie sauteuse vers la droite afin de ne pas endommager le dispositif de serrage de la lame (10). Placer le guide circulaire (page 4. il. 1) - Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le bas). - Régler le rayon souhaité (d). - Serrer les vis (b). Placer le guide parallèle (page 4, il. lil) - Insérer la tige du guide circulaire et parallèle latéralement dans les éléments de blocage (a) (la pointe de centrage (c) est orientée vers le haut). - Dévisser la pointe de centrage (c). - Régler la mesure (e) - Serrer les vis (b).
Les travaux de réparation sur les outils élec- triques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être télé- chargées sur www.metabo.com.
12. Protection de l'environnement
Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et acces- soires. Pour les pays européens uniquement : Ne D pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la
FRANÇAIS législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
13. Caractéristiques techniques
Commentaires sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique. M =Couple Ti Epaisseur de matériau sup. dans bois To =Epaisseur de matériau sup. dans métaux non-ferreux Ta =Epaisseur de matériau sup. dans tôle acier no =Vitesse à vide Pi =puissance absorbée Po Puissance débitée m =Poids sans cordon d'alimentation Valeurs de mesure calculées selon EN 60745. [E] Outil de la classe de protection Il —. Courant alternatif Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut varier plus ou moins... Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Valeurs totales de vibration (somme vectorielle iriaxiale) déterminées selon EN 60745 : ahcm = Valeur d'émission de vibrations (Sciage de tôle métallique) ahow = Valeur d'émission de vibrations (Sciage de bois) kh certitude (oscilation) Niveau sonore typique pondéré À niveau de pression acoustique niveau de puissance sonore Ko Kwaz Incentitude A Porter un casque antibruit !
