Terméktípus	Szúrófűrész
Márka	Metabo
Modell	STEB 70 QUICK
Tápellátás	Hálózat (tápkábel)
Névleges feszültség	230 V ~ (ellenőrizze az adattáblát)
Névleges frekvencia	50 Hz
Védelmi osztály	II (kettős szigetelés)
Üresjárati fordulatszám	Állítható tekerőgombbal (0-tól max.-ig)
Inga mozgás	4 pozíció (0-tól III-ig)
Ferde vágás	Igen, 45°-ig
Max. vágási kapacitás (fa)	Lásd a műszaki útmutatót (3. oldal)
Max. vágási kapacitás (színesfémek)	Lásd a műszaki útmutatót (3. oldal)
Max. vágási kapacitás (acéllemez)	Lásd a műszaki útmutatót (3. oldal)
Forgácsfúvó	Kapcsolható (be/ki)
Elszívó csatlakozó	Átmérő 30 mm
Alaplemez	Szögben és helyzetben állítható (fal melletti fűrészeléshez)
Lámpafeszítő kar	Szerszám nélkül
Folyamatos üzemű zár	Igen (folyamatos üzemű gomb)
Védelem véletlen érintkezés ellen	Védőkapocs (11)
Védőburkolat	Eltávolítható az elszíváshoz
Alkalmas anyagok	Fa, színesfémek, acéllemez, műanyagok és hasonlók
Karbantartás	A szellőzőnyílások rendszeres tisztítása; a lámpatartó korong időnkénti kenése
Tartozékok a csomagban	Szilánkvédelem, lapos kulcs, védőburkolat (verziótól függően)
Opcionális tartozékok	Kör- és párhuzamos vezető, Metabo porszívó

Gyakran ismételt kérdések - STEB 70 QUICK METABO

Hogyan cseréljem ki a STEB 70 QUICK szúrófűrész lapátját?

Forgassa előre a feszítő kart (1) ütközésig, majd engedje el. Helyezze be a lapátot (3) ütközésig ügyelve arra, hogy a fogak előre nézzenek. Helyezze vissza a feszítő kart (1) eredeti helyzetébe. Viseljen védőkesztyűt, mert a lapát éles és forró lehet.

Hogyan állítsam be az inga mozgást a STEB 70 QUICK-en?

Használja az állító kart (7) a 4 pozíció közötti választáshoz: 0 (nincs inga mozgás) – III (maximális mozgás). Állítsa be az anyagnak és a vágás típusának megfelelően. Lásd a 3. oldalt az ajánlott értékekért.

Hogyan végezzek ferde vágást ezzel a szúrófűrésszel?

Először távolítsa el a védőburkolatot, a szilánkvédelemet és az elszívó tömlőt. Lazítsa meg a csavart (4), tolja előre kissé az alaplemezt (5), és forgassa el a kívánt szögbe (45°-ig). Húzza meg a csavart. A szög a skálázott alapon (17) látható.

Hogyan használjam a forgácsfúvót?

Nyomja meg a vezérlő gombot (6) a gép jobb oldalán a forgácsfúvó bekapcsolásához (a ➞ szimbólum bal oldalon látható). A leállításhoz nyomja meg a bal oldali gombot. A forgácsfúvó eltávolítja a vágási vonalról a forgácsot.

Hogyan csatlakoztassak porszívót a STEB 70 QUICK-hez?

Helyezze fel a védőburkolatot (9) az optimális elszíváshoz. Csatlakoztasson egy 30 mm átmérőjű elszívó tömlőt az elszívó csatlakozóhoz (16). Kapcsolja ki a forgácsfúvót a zavarok elkerülése érdekében.

Hogyan állítsam be a vágási sebességet?

Használja a tekerőgombot (12) a maximális sebesség előbeállításához. Használat közben a sebességet a kapcsoló (13) erősebb vagy gyengébb megnyomásával is szabályozhatja. A tényleges sebesség soha nem haladja meg a tekerőgombbal beállított értéket.

Hogyan aktiváljam a folyamatos üzemet?

Először nyomja meg a kapcsolót (13), majd rögzítse a folyamatos üzemű gombbal (14). A leállításhoz nyomja meg újra a kapcsolót. Figyelem: a gép tovább jár, ha folyamatos üzemmódban kiesik a kezéből.

Milyen anyagokat vághatok a STEB 70 QUICK-kel?

A szerszám fa, színesfémek, acéllemez, műanyagok és hasonló anyagok vágására készült. Használjon az anyagnak megfelelő lapátot. Más felhasználás tilos, és károkat vagy sérüléseket okozhat.

Hogyan karbantartsam a Metabo szúrófűrészt?

Rendszeresen tisztítsa a gépet és a szellőzőnyílásokat porszívóval. Időnként fújja ki a lámpafogót sűrített levegővel. Szükség esetén tisztítsa meg a lámpatartó korong (2) mögötti nyílásokat. Időnként cseppentsen egy csepp olajat a lámpatartó korongra.

Milyen tartozékok állnak rendelkezésre a STEB 70 QUICK-hez?

A Metabo kör- és párhuzamos vezetőt kínál körvágásokhoz (∅100-360 mm) és párhuzamos vágásokhoz (max. 210 mm). A teljes választékért tekintse meg a katalógust vagy a www.metabo.com weboldalt. Kizárólag eredeti Metabo tartozékokat használjon.

HASZNÁLATI ÚTMUTATÓ STEB 70 QUICK METABO

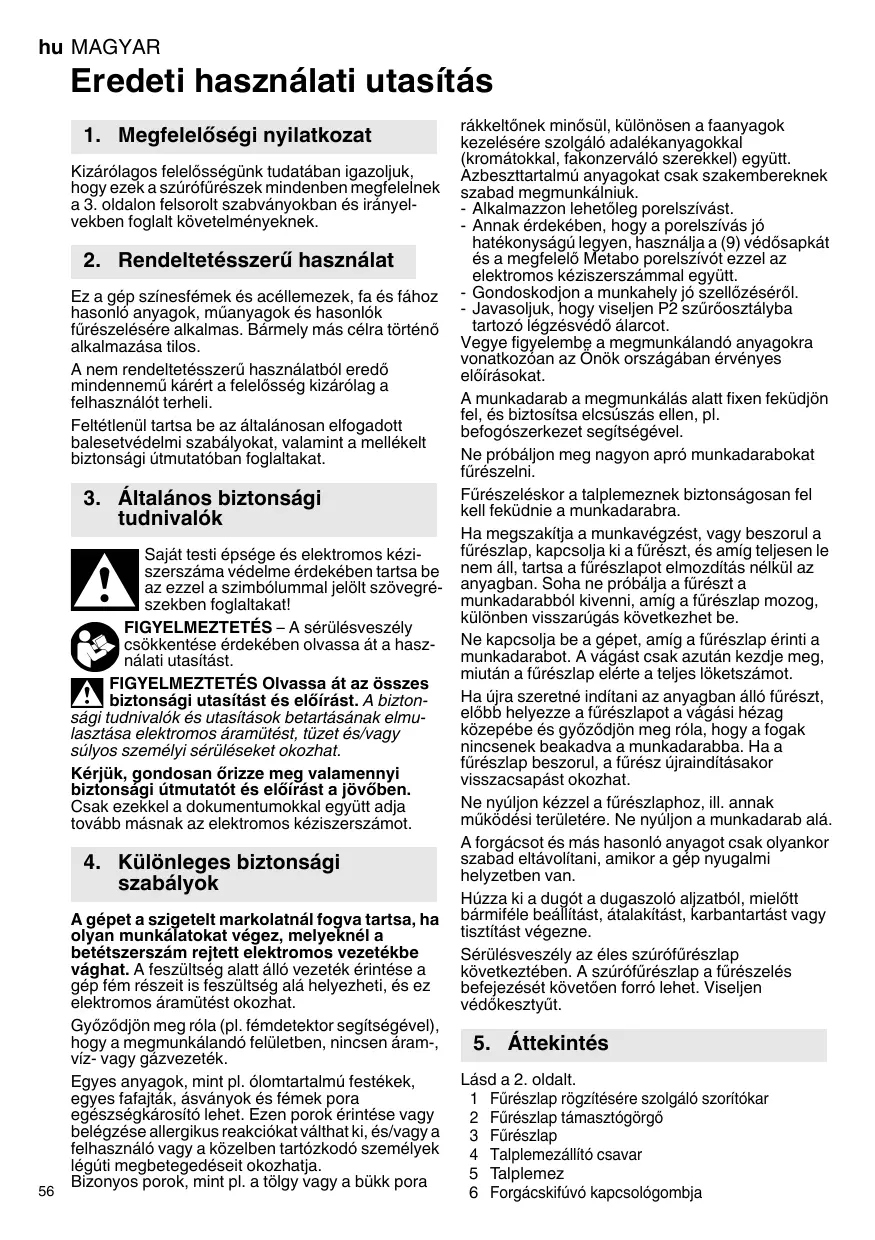

hu Eredeti használati utasítás 56

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ezek a szúrófűrészek mindenben megfelelnek a 3. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2. Rendeltetésszerű használat

Ez a gép színesfémek és acéllemezek, fa és fához hasonló anyagok, műanyagok és hasonlók fűrészelésére alkalmas. Bármely más célra történő alkalmazása tilos.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági tudnivalók

Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A bizton-

sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat.

Kérjük, gondosan órizze meg valamennyi biztonsági útmutatót és előírást a jövőben.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági szabályok

A gépet a szigetelt markolatnál fogva tartsa, ha olyan munkálatokat végez, melyeknél a betétszerszám rejett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, víz- vagy gázvezeték.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja.

Bizonyos porok, mint pl. a tölgy vagy a bükk pora

rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbesztartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

• Alkalmazzon lehetőleg porelszívást.
• Annak érdekében, hogy a porelszívás jó hatékonyságú legyen, használja a (9) védősapkát és a megfelelő Metabo porelszívót ezzel az elektromos kéziszerszámmal együtt.
• Gondoskodjon a munkahely jó szellőzéséről.
• Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

A munkadarab a megmunkálás alatt fixen feküdjön fel, és biztosítsa elcsúszás ellen, pl. befogószerkezet segítségével.

Ne próbáljon meg nagyon apró munkadarabokat fűrészelni.

Fürészeléskor a talplemeznek biztonságosan fel kell feküdnie a munkadarabra.

Ha megszakítja a munkavégzést, vagy beszorul a fűrészlap, kapcsolja ki a fűrészt, és amíg teljesen le nem áll, tartsa a fűrészlapot elmozdítás nélkül az anyagban. Soha ne próbálja a fűrészt a munkadarabból kivenni, amíg a fűrészlap mozog, különben visszarúgás következhet be.

Ne kapcsolja be a gépet, amíg a fűrészlap érinti a munkadarabot. A vágást csak azután kezdje meg, miután a fűrészlap elérte a teljes löketszámot.

Ha újra szeretné indítani az anyagban álló fűrészt, előbb helyezze a fűrészlapot a vágási hézag közepébe és győződjön meg róla, hogy a fogak nincsenek beakadva a munkadarabba. Ha a fűrészlap beszorul, a fűrész újraindításakor visszacsapást okozhat.

Ne nyúljon kézzel a fűrészlaphoz, ill. annak működési területére. Ne nyúljon a munkadarab alá.

A forgácsot és más hasonló anyagot csak olyankor szabad eltávolítani, amikor a gép nyugalmi helyzetben van.

Húzza ki a dugót a dugaszoló aljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítást végezne.

Sérülésveszély az éles szúrófűrészlap következtében. A szúrófűrészlap a fűrészelés befejezését követően forró lehet. Viseljen védőkesztyút.

5. Áttekintés

Lásd a 2. oldalt.

1 Fürészlap rögzítésére szolgáló szorítókar
2 Fürészlap támasztógörgő
3 Fürészlap
4 Talplemezállító csavar
5 Talplemez
6 Forgácskifúvó kapcsológombja

7 Elötolás beállítókarja
8 Forgácsfelszakadást gátló lapka
9 Védősapka
10 Fürészlapbefogó
11 Védőkengyel a fűrészlap véletlen megérintése ellen
12 Löketszám-beállító tárcsa
13 Kapcsolóbillentyű
14 Rögzítögomb a tartós üzemhez
15 Imbuszkulcs
16 Elszívócsonk
17 A beállított vágási szög jelzése a talpon

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az On által használt hálózat adatainak.

Ne működtesse a gépet behelyezett fűrészlap nélkül.

6.1 Forgácsvédő lapka behelyezése

Sérülésveszély az éles szúrófűrészlap következtében. A forgácsfelszakadás-gátló lapka (8) behelyezéséhez a fürészlapot ki kell venni.

Fordítsa meg a gépet, a talplemez fölfelé mutat. A forgácsvédő lapkát elölról tolja be, emellett vegye figyelembe a következő 2 pontot::

• A lapka sima oldala felfelé mutasson.
• A bemetszés hátrafelé mutasson (a hálózati kábel felé).

Ha felszerelt védőlemezzel dolgozik (lásd a tartozékokkal foglalkozó fejezetet10.), helyezze a forgácsfelszakadás-gátló lapkát a védőlemezbe.

6.2 A fűrészlap beállítása

Sérülésveszély az éles szúrófűrészlap következtében. A szúrófűrészlap a fűrészelés befejezését követően forró lehet. Viseljen védőkesztyűt.

Olyan fűrészlapot használjon, mely megfelelő a fűrészelni kívánt anyaghoz.

• Fordítsa az (1) szorítókart ütközésig előre majd engedje el (A szorítókar nyitva marad).
• Helyezze be ütközésig a (3) fűrészlapot. Ügyeljen rá, hogy a fűrészfogak előre mutassanak és megfelelően illeszkedjenek a (2) fűrészlap támasztógörgő hornyába.
• Fordítsa vissza a (1) szorítókart a kiindulási helyzetbe (a fűrészlap most szilárdan meg van feszítve).

6.3 A védősapka felhelyezése/levétele

Felhelyezés: tegye fel a (9) védősapkát elölröl bekattanásig

Leszedés: fogja meg a (9) védősapkát oldalról mindkét oldalán, kissé emelje meg, azután előre húzza le.

6.4 Fűrészelés porelszívással

• Csatlakoztasson megfelelő elszívókészüléket a (16) kifúvócsonkhoz. Használjon 30 mm átmérőjű csatlakozócsonkú szívótömlőt.
• Helyezze fel a (9) védősapkát az optimális elszívóteljesítmény elérése érdekében.
• Kapcsolja ki a forgácskifúvót (lásd a7.1 fejezetben).

6.5 Fürészelés porelszívás nélkül

- Dolgozzon leszedett (9) védősapkával (leszedését lásd a 6.3 fejezetben).

6.6 Ferde vágás

Távolítsa el a (9) védősapkát, a (8) forgácsfelszakadás-gátló lapkát és az elszívótömlőt. Ezek az alkatrészek ferde vágás során nem használhatók.

• Oldja a (4) csavart.
• Tolja a (5)talplemezt kissé előre és fordítsa el.
• Ezután tolja előre vagy hátra az (5) talplemezt a rácsok egyikébe. (A rácsok az (5) talplemez hátulsó, félkör alakú nyílásánál láthatók.) A mindenkori beállított szög a talplemezen látható (17) számról olvasható le. Szögmérő segítségével ezektől eltérő szögek is beállíthatók.
• Húzza meg újra a csavart (4).

6.7 Falközeli fűrészelés

Távolítsa el a (9) védősapkát, a (8) forgácsfelszakadás-gátló lapkát és köríves és párhuzamos vezetőt. Ezek az alkatrészek falközeli fűrészelés során nem használhatók.

• Oldja annyira a (4) csavart, hogy az (5) talplemez kissé elmozdítható legyen.
• Mozdítsa el kissé az (5) talplemezt és tolja hátra ütközésig.
• Húzza meg újra a csavart (4).

7. Használat

7.1 Forgácskifúvó szerkezet

Bekapcsolható fúvóberendezés, amely biztosítja, hogy szabadon ráláthasson a vágás helyére.

Be: (6) nyomja meg a gép jobb oldalán lévő kapcsológombot. (A gép bal oldalán a(jel látható).

Ki: (6) nyomja meg a gép bal oldalán lévő kapcsológombot. (A gép jobb oldalán a ✗ jel látható).

7.2 Az elötolás beállítása

Állítsa be a kívánt elötolást a (7) beállítókar segítségével.

„0“ állás = az elötolás ki van kapcsolva

„iii“ állás = maximális elötolás

Az ajánlott beállítási értékeket lásd a 3. oldalon.

Legjobb, ha gyakorlati próbával ellenőrzi az optimális beállítást.

7.3 Maximális löketszám beállítása

Állítsa be a maximális löketszámot a (12) beállítótárcsán. Ezt működés közben is elvégezheti.

Az ajánlott beállítási értékeket lásd a 3. oldalon.

Legjobb, ha gyakorlati próbával ellenőrzi az optimális beállítást.

7.4 Ki-/bekapcsolás, a löketszám változtatása, tartós üzem

Bekapcsolás: a kapcsolóbillentyűt (13) nyomja be. A löketszám a kapcsolóbillentyű megnyomásával változtatható (a beállított maximális löketszámig, lásd a 7.3 fejezetet).

Kikapcsolás: engedje el a kapcsolóbillentyűt (13).

Tartós üzem: Tartós üzemeltetéshez a benyomott (13) kapcsolóbillentyű a (14) rögzítőgomb segítségével rögzíthető. A kikapcsoláshoz nyomja meg ismét a (13)kapcsológombot.

Folyamatos működésnél a berendezés akkor is tovább forog, ha az a kezéből már

kicsavarodott. Ezért a készülékre felszerelt fogantyút mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

8. Tisztítás, karbantartás

Tisztítsa rendszeresen a gépet. Ennek során egy porszívó segítségével tisztítsa meg a motor szellőző nyilását.

A fűrészlapbefogót rendszeresen és alaposan fúvassa ki sűrített levegővel.

Szükség esetén tisztítsa meg a nyílásokat a (2) fűrészlap támasztógörgő mögött.

Cseppentsen idönként egy csepp olajat a (2) fűrészlap támasztógörgőre.

9. Néhány jó tanács és gyakorlati fogás

Beszúrás

Vékony, lágy anyag fűrészeléséhez a szúrófűrészlap beszúrható a munkadarabba anélkül, hogy előzetesen lyukat kellene bele fúrni. Csak rövid fűrészlapot használjon. Csak 0°-os szögbeállítással.

Lásd az ábrát a 2 oldalon. Állítsa a (7) beállítókart „0“ állásba (előtolás kikapcsolva). Helyezze a szúrófűrészt az (5) talplemez elülső peremével a munkadarabra. Tartsa erősen a haladó szúrófűrészt és vezesse lassan lefelé. Amikor a fűrészlap szabaddá vágta magát, bekapcsolható az előtolás.

Vastagabb munkadarabokba először lyukat kell fúrni, majd a fűrészlapot a lyukba illeszteni.

10. Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A tartozékokat biztosan helyezze fel. Ha a gépet valamilyen tartóban üzemelteti: rögzítse biztosan a gépet. A gép fölötti uralom elvesztése sérüléshez vezethet.

Lásd a 4. oldalt.

A Köríves és párhuzamos vezető A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust.

10.1 Köríves és párhuzamos vezető felszerelése

Köralakok (∅ 100 - 360 mm) és éllel párhuzamos vágások (max. 210 mm) kifűrészeléséhez.

Rögzítőelemek felszerelése (4. oldal, I. ábra) Helyezze fel az (a) rögzítőelemeket nyílással előre és a menetes furattal felfelé az (5) talplemezre. Csavarja be alulról a (b) csavarokat.

Használat után távolítsa el ismét a rögzítőelemeket, mivel ferde vágás esetén a fűrészlapbefogó károsodhat.

45°-os ferde vágásszög esetén a szúrófűrész nem fordítható jobbra, különben a (10) zlapbefogó károsodik.

Köríves vezető felszerelése (4. oldal, II. ábra)

• Tolja be oldalról a köríves és párhuzamos vezető rúdját az (a) rögzítőelemekbe (A (c) központosító csúcs lefelé mutat).
• Állítsa be a kívánt (d) sugarat.
• Húzza meg a (b) csavarokat.

Párhuzamos vezető felszerelése (4. oldal, III. ábra)

• Tolja be oldalról a köríves és párhuzamos vezető rúdját az (a) rögzítőelemekbe (A (c) központosító csücs felfelé mutat).
• Çsavarja ki a (c) központosító csúcsot.
• Allítsa be az (e) méretet.
• Húzza meg a (b) csavarokat.

11. Javítás

Elektromos kéziszerszámot csak villamos szakember javíthat!

A javításra szoruló Metabo elektromos kéziszerszá- mokkal kérjük, forduljon Metabo szakkereskedő- jéhez. A címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a www.metabo.com oldalról.

12. Környezetvédelem

Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében

a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

13. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

M = forgatónyomaték
T₁ = legnagyobb anyagvastagság fában
T₂ = legnagyobb anyagvastagság nemvasfémekben
T₃ = legnagyobb anyagvastagság acéllemezben
n₀ = üresjárati löketszám
P₁ = névleges felvett teljesítmény
P₂ = leadott teljesítmény
m = súly elektromos csatlakozókábel nélkül

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

□ II. védelmi osztályú gép

\~Váltóáram

A fenti adatoknak türése van (a mindenkor érvényben levő szabványoknak megfelelően).

Kibocsátási értékek

Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektól, az elektromos szerszám állapotától vagy a használt betét-szerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint:

a_h,CM = rezgéskibocsátási érték (fémlemez fúrészelésekor) a_h,CW = rezgéskibocsátási érték (fa fúrészelésekor) K_h, = bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

L_pA = hangnyomásszint L_WA = hangteljesítményszint K_pA, K_WA= bizonytalanság

Hordjon zajtompító fülvédőt!
