Soort product	Decoupeerzaag
Merk	Metabo
Model	STEB 70 QUICK
Voeding	Netstroom (stroomkabel)
Nominale spanning	230 V ~ (controleer typeplaatje)
Nominale frequentie	50 Hz
Beschermingsklasse	II (dubbele isolatie)
Onbelaste snelheid	Instelbaar via draaiknop (0 tot max.)
Pendelbeweging	4 standen (0 tot III)
Schuine snede	Ja, tot 45°
Max. snijcapaciteit (hout)	Zie technische handleiding (pagina 3)
Max. snijcapaciteit (non-ferro metalen)	Zie technische handleiding (pagina 3)
Max. snijcapaciteit (staalplaat)	Zie technische handleiding (pagina 3)
Spaandersblazer	Schakelbaar (aan/uit)
Aansluiting voor afzuiging	Diameter 30 mm
Grondplaat	Verstelbaar in hoek en positie (zagen dicht bij muur)
Bladspannerhendel	Zonder gereedschap
Continu-loopvergrendeling	Ja (continu-loopschakelaar)
Bescherming tegen onbedoeld contact	Beschermingsbeugel (11)
Beschermkap	Verwijderbaar voor afzuiging
Geschikte materialen	Hout, non-ferro metalen, plaatwerk, kunststoffen en soortgelijke
Onderhoud	Regelmatig reinigen van ventilatieopeningen; af en toe smeren van de bladsteunschijf
Inbegrepen accessoires	Splinterbeschermingsplaat, steeksleutel, beschermkap (afhankelijk van uitvoering)
Optionele accessoires	Cirkel- en parallelgeleider, Metabo stofzuiger

Veelgestelde vragen - STEB 70 QUICK METABO

Hoe vervang ik het zaagblad van de decoupeerzaag STEB 70 QUICK ?

Draai de spannerhendel (1) naar voren tot aan de aanslag en laat los. Plaats het zaagblad (3) tot aan de aanslag, zorg ervoor dat de tanden naar voren gericht zijn. Breng de spannerhendel (1) terug in de oorspronkelijke stand. Draag beschermende handschoenen, want het blad kan scherp en heet zijn.

Hoe stel ik de pendelbeweging in op de STEB 70 QUICK ?

Gebruik de instelhendel (7) om te kiezen uit 4 standen: 0 (geen pendelbeweging) tot III (maximale beweging). Pas de instelling aan het materiaal en het type snede aan. Raadpleeg pagina 3 voor aanbevolen waarden.

Hoe maak ik een schuine snede met deze decoupeerzaag ?

Verwijder eerst de beschermkap, de splinterbeschermingsplaat en de afzuigslang. Draai de schroef (4) los, duw de grondplaat (5) iets naar voren en draai hem naar de gewenste hoek (tot 45°). Draai de schroef weer vast. De hoek is zichtbaar op de gegradueerde voet (17).

Hoe gebruik ik de spaandersblazer ?

Druk op de bedieningsknop (6) aan de rechterkant van de machine om de blazer in te schakelen (symbool ➞ zichtbaar aan de linkerkant). Om te stoppen, druk op de knop aan de linkerkant. De blazer houdt het zicht op de snijlijn vrij.

Hoe sluit ik een stofzuiger aan op de STEB 70 QUICK ?

Plaats de beschermkap (9) voor een optimale afzuiging. Sluit een afzuigslang met een diameter van 30 mm aan op de afzuigaansluiting (16). Schakel de spaandersblazer uit om verstoringen te voorkomen.

Hoe stel ik de snijsnelheid in ?

Gebruik de draaiknop (12) om de maximale snelheid vooraf in te stellen. Tijdens het gebruik kunt u de snelheid ook aanpassen door meer of minder op de trekker (13) te drukken. De werkelijke snelheid blijft lager dan of gelijk aan de waarde van de draaiknop.

Hoe activeer ik de continu-loop ?

Druk eerst op de trekker (13) en vergrendel deze met de continu-loopschakelaar (14). Om te stoppen, druk opnieuw op de trekker. Let op: de machine blijft draaien als deze uit de handen glijdt in de continu-loopmodus.

Welke materialen kan ik snijden met de STEB 70 QUICK ?

Het gereedschap is ontworpen voor het zagen van hout, non-ferro metalen, plaatwerk, kunststoffen en soortgelijke materialen. Gebruik een zaagblad dat geschikt is voor het materiaal. Elk ander gebruik is verboden en kan schade of letsel veroorzaken.

Hoe onderhoud ik de Metabo decoupeerzaag ?

Reinig regelmatig de machine en de ventilatieopeningen met een stofzuiger. Blaas de bladklem periodiek uit met perslucht. Reinig indien nodig de openingen achter de bladsteunschijf (2). Doe af en toe een druppel olie op de bladsteunschijf.

Welke accessoires zijn beschikbaar voor de STEB 70 QUICK ?

Metabo biedt een cirkel- en parallelgeleider voor circulaire sneden (∅100-360 mm) en parallelle sneden (max. 210 mm). Raadpleeg de catalogus of de website www.metabo.com voor het volledige assortiment. Gebruik uitsluitend conforme Metabo accessoires.

GEBRUIKSAANWIJZING STEB 70 QUICK METABO

nl Oorspronkelijke gebruiksaanwijzing 17

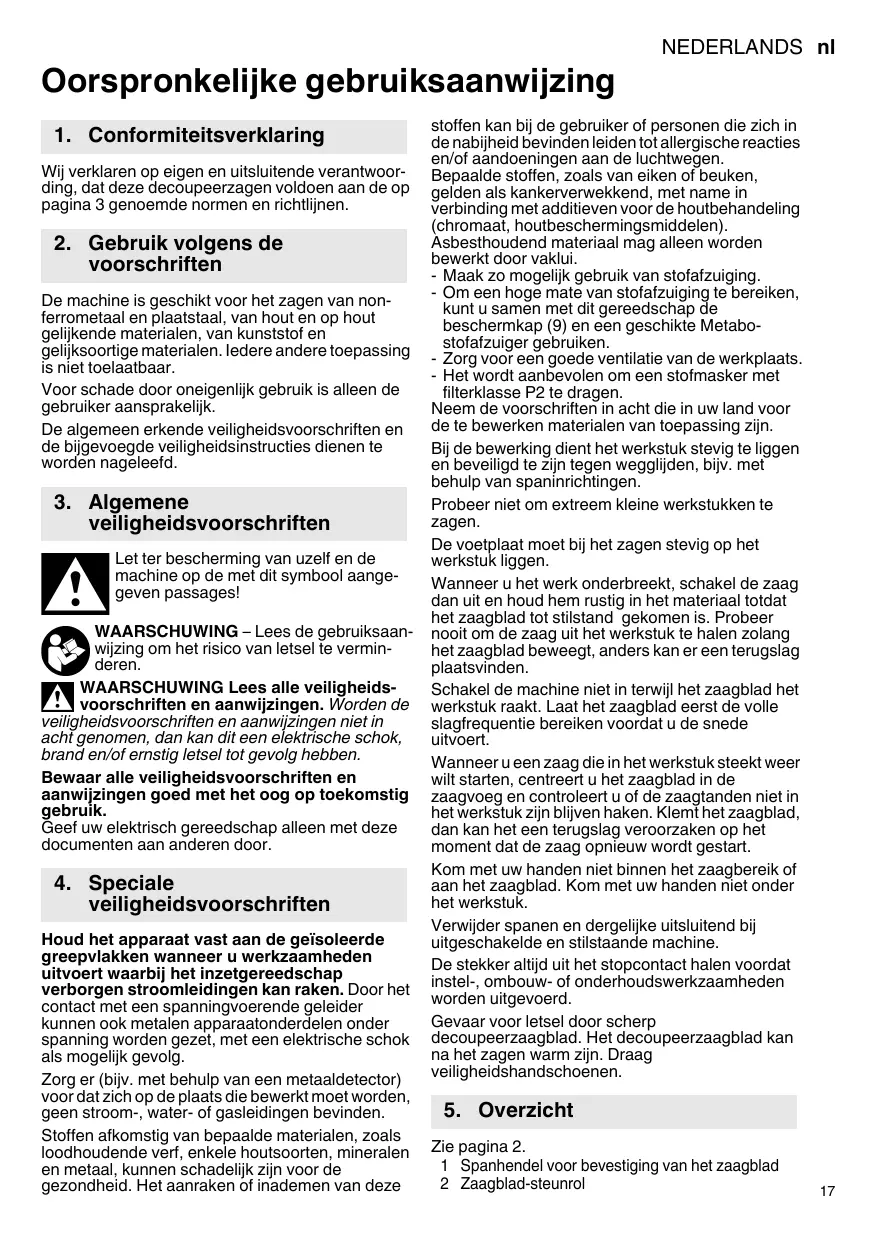

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat deze decoupeerzagen voldoen aan de op pagina 3 genoemde normen en richtlijnen.

2. Gebruik volgens de voorschriften

De machine is geschikt voor het zagen van non-ferrometaal en plaatstaal, van hout en op hout gelijkende materialen, van kunststof en gelijksoortige materialen. ledere andere toepassing is niet toelaatbaar.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aange-geven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te vermin-deren.

WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Houd het apparaat vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen).

Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

• Maak zo mogelijk gebruik van stofafzuiging.
• Om een hoge mate van stofafzuiging te bereiken, kunt u samen met dit gereedschap de beschermkap (9) en een geschikte Metabo-stofafzuiger gebruiken.
• Zorg voor een goede ventilatie van de werkplaats.
• Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

Bij de bewerking dient het werkstuk stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spaninrichtingen.

Probeer niet om extreem kleine werkstukken te zagen.

De voetplaat moet bij het zagen stevig op het werkstuk liggen.

Wanneer u het werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen zolang het zaagblad beweegt, anders kan er een terugslag plaatsvinden.

Schakel de machine niet in terwijl het zaagblad het werkstuk raakt. Laat het zaagblad eerst de volle slagfrequentie bereiken voordat u de snede uitvoert.

Wanneer u een zaag die in het werkstuk steekt weer wilt starten, centreert u het zaagblad in de zaagvoeg en controleert u of de zaagtanden niet in het werkstuk zijn blijven haken. Klemt het zaagblad, dan kan het een terugslag veroorzaken op het moment dat de zaag opnieuw wordt gestart.

Kom met uw handen niet binnen het zaagbereik of aan het zaagblad. Kom met uw handen niet onder het werkstuk.

Verwijder spanen en dergelijke uitsluitend bij uitgeschakelde en stilstaande machine.

De stekker altijd uit het stopcontact halen voordat instel-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad kan na het zagen warm zijn. Draag veiligheidshandschoenen.

5. Overzicht

Zie pagina 2.

1 Spanhendel voor bevestiging van het zaagblad

2 Zaagblad-steunrol

nl NEDERLANDS

3 Zaagblad
4 Schroef voor het verstellen van de voetplaat
5 Voetplaat
6 Schakelknop van de spaanblaasinrichting
7 Instelhendel voor pendelbeweging
8 Beveiligingsplaatje tegen spaanbreuk
9 Beschermkap
10 Zaagblad-spaninrichting
11 Veiligheidsbeugel ter bescherming van onbedoeld contact met het zaagblad
12 Stelknop voor instelling van de slagfrequentie
13 Drukschakelaar
14 Vergrendelknop voor continu-inschakeling
15 Inbussleutel
16 Afzuigaansluiting
17 Sokkel met indicatie van de ingestelde zaaghoek

6. Inbedrijfstelling

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje egeven spanning met de netspanning eenkomt.

Machine niet zonder zaagblad laten lopen.

6.1 Beveiligingsplaatjes tegen spaanbeuk inbrengen

Gevaar voor letsel door scherp decoupeerzaagblad. Bij het inzetten van het beveiligingsplaatje tegen spaanbreuk (8) dient het zaagblad te zijn verwijderd.

Machine omdraaien, de voetplaat wijst naar boven. Het beveiligingsplaatje tegen spaanbreuk aan de voorkant inschuiven en hierbij op de volgende 2 punten letten:

• De gladde kant van het plaatje wijst naar boven
• De uitsparing wijst naar achteren (in richting netsnoer).

Wanneer u met een aangebrachte beschermingsplaat (zie hoofdstuk Accessoires 10.) werkt, plaats dan het beveiligingsplaatje tegen spaanbreuk in de beschermingsplaat.

6.2 Zaagblad plaatsen

Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad kan na het zagen warm zijn. Draag veiligheidshandschoenen.

Gebruik een zaagblad dat geschikt is voor het te zagen materiaal.

• Spanhendel (1) tot aan de aanslag naar voren draaien en loslaten (de spanhendel blijft geopend).
• Zaagblad (3) tot aan de aanslag inbrengen. Let er hierbij op dat de zaagtanden naar voren wijzen en het zaagblad goed in de groef van de steunrol (2) ligt.
• Spanhendel (1) in uitgangspositie terugdraaien (het zaagblad is nu stevig gespannen).

6.3 Beschermkap aanbrengen / afnemen

Aanbrengen: beschermkap (9) van voren opsteken tot hij inklikt

Afnemen: beschermkap (9) aan weerskanten beetpakken, enigszins optillen en vervolgens naar voren wegtrekken.

6.4 Zagen met stofafzuiging

• Op het uitblaasstuk (16) een passend afzuigapparaat aansluiten. Een zuigslang met een aansluitstuk-diameter van 30 mm gebruiken.
• Voor een optimale stofafzuiging de beschermkap (9) opzetten.
• Spaanblaasinrichting uitschakelen (zie hoofdstuk 7.1).

6.5 Zagen zonder stofafzuiging

- Met afgenomen beschermkap (9) werken (voor afnemen, zie hoofdstuk 6.3).

6.6 Schuine zaagsnede

Beschermkap (9), beveiligingsplaatje tegen spaanbreuk (8) en afzuigslang verwijderen. Deze onderdelen kunnen bij schuine zaagsnedes niet gebruikt worden.

• Schroef (4) losdraaien.
• Voetplaat (5) enigszins naar voren schuiven en draaien.
• Vervolgens de voetplaat (5) naar achteren of naar voren in een van de arrêteringen schuiven. (De arrêteringen zijn door de achterste, halfronde opening van de voetplaat (5) te zien.) De ingestelde hoek kan aan het getal op de sokkel (17) van de voetplaat afgelezen worden. Een andere hoek m.b.v. een hoekmeter instellen.
• De schroef (4) weer aantrekken.

6.7 Zagen nabij de wand

Beschermkap (9), beveiligingsplaatje tegen spaanbreuk (8) en cirkel- en parallelgeleiding verwijderen. Deze onderdelen kunnen bij het zagen nabij wanden niet gebruikt worden.

• Schroef (4) zo ver losdraaien dat de voetplaat (5) een beetje opgetild kan worden.
• Voetplaat (5) een beetje optillen en tot aan de aanslag naar achteren schuiven.
• De schroef (4) weer aantrekken.

7. Gebruik

7.1 Spaanblaasinrichting

Inschakelbare blaasinrichting voor vrij zicht op de zaagsnede.

Aan: Schakelknop (6) aan de rechterkant van de machine indrukken. (Aan de linkerkant van de machine is het symbool (➤ te zien.)

Uit: Schakelknop (6) aan de linkerkant van de machine indrukken. (Aan de rechterkant van de machine is het symbool ✗ te zien.)

7.2 Pendelbeweging instellen

Met de instelhendel (7) de gewenste pendelbeweging instellen.

Stand „0“ = pendelbeweging is uitgeschakeld

...

Stand „III“ = maximale pendelbeweging

Aanbevolen instelwaarden, zie pag. 3.

De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.

7.3 Maximale slagfrequentie instellen

De maximale slagfrequentie met de stelknop (12) instellen. Dit is ook tijdens het lopen mogelijk.

Aanbevolen instelwaarden, zie pag. 3.

De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.

7.4 In-/uitschakelen, slagfrequentie wijzigen, continu-inschakeling

Aan: Drukschakelaar (13) indrukken. De slagfrequentie kan door het indrukken van de drukschakelaar gewijzigd worden (tot de ingestelde maximale slagfrequentie, zie hoofdstuk 7.3).

Uit: Drukschakelaar (13) loslaten.

Continu-inschakeling: Voor de continu- inschakeling kan de ingedrukte drukschakelaar (13) met de vergrendelknop (14) worden vastgezet. Voor het uitschakelen de drukschakelaar (13) opnieuw indrukken.

Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt

getrokken. Houd de machine daarom altijd met beide handen aan de handgreep vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

8. Reiniging, onderhoud

De machine regelmatig reinigen. Daarbij de ventilatiesleuven van de motor met een stofzuiger uitzuigen.

De zaagblad-spaninrichting regelmatig en grondig met perslucht uitblazen.

Zo nodig de openingen achter de zaagbladsteunrol (2) reinigen.

Van tijd tot tijd een druppel olie op de zaagbladsteunrol (2) geven.

9. Handige tips

Insteken

Bij dun, zacht materiaal kan met het decoupeerzaagblad in het werkstuk worden gestoken zonder eerst een gat te boren. Gebruik alleen korte zaagbladen. Alleen bij hoekinstelling 0°.

Zie afbeelding op pagina 2. Instelhendel (7) op stand „0“ instellen (pendelbeweging is uitgeschakeld). Decoupeerzaag met de voorkant van de voetplaat (5) op het werkstuk zetten. De lopende decoupeerzaag goed vasthouden en langzaam naar beneden leiden. Wanneer het zaagblad vrijgekomen is, kan de pendelbeweging worden ingeschakeld.

Bij dikkere werkstukken moet eerst een gat geboord worden waar het zaagblad in kan worden gestoken.

10. Toebehoren

Gebruik uitsluitend originele Metabo accessoires.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van controle kan tot letsel leiden.

Zie bladzijde 4.

A Cirkel- en parallelgeleiding

Compleet toebehorenprogramma zie

www.metabo.com of hoofdcatalogus.

10.1 Cirkel- en parallelgeleiding aanbrengen

Voor het zagen van cirkelvormen (∅ 100 - 360 mm) en voor zaagsnedes parallel aan een rand (max. 210 mm).

Klemelementen aanbrengen (pag. 4, afb. I)

Klemelementen (a) met de opening naar voren en het draadgat naar boven op de voetplaat (5) plaatsen. Vanaf de onderzijde de schroeven (b) indraaien.

Na gebruik de klemelementen weer verwijderen, omdat bij schuine zaagsnedes de inrichting van het zaagblad (10) beschadigd maken.

Bij een 45° hoek voor schuin zagen mag de decoupeerzaag niet naar rechts gedraaid en, omdat anders de spaninrichting van het blad (10) beschadigd raakt.

Cirkelgeleiding aanbrengen (pag. 4, afb. II)

• De stangen van de cirkel- en parallelgeleiding aan weerskanten in de klemelementen (a) schuiven. (De centreerpunt (c) wijst naar beneden.)
• Gewenste radius (d) instellen.
• Schroeven (b) aantrekken.

Parallelgeleiding aanbrengen (pag. 4, afb. III)

• De stangen van de cirkel- en paralleigeleiding aan weerskanten in de klemelementen (a) schuiven. (De centreerpunt (c) wijst naar boven.)
• Centreerpunt (c) uitschroeven.
• Maat/maten instellen
• Schroeven (b) aantrekken.

11. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrische gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehouden.

M = draaimoment

T_1 = grootste materiaaldikte in hout

T_2 = grootste materiaaldikte in non-ferrometaal

T_1 = grootste materiaaldikte in plaatstaal

n_0 = slagfrequentie bij nullast

P_1 = nominaal vermogen

P_2 = afgegeven vermogen

m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

\~ Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling mogelijk van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

a_h.CM = trillingsemissiewaarde (plaatstaal zagen)

a_h,CW = trillingsemissiewaarde (hout zagen)

K_h, = onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

L_pA = geluidsdrukniveau

L_WA^m = geluidsvermogensniveau

K_pA, K_WA = onzekerheid

Draag gehoorbescherming!
