GEBRUIKSAANWIJZING STE 90 SCS, STE 90 SCS METABO

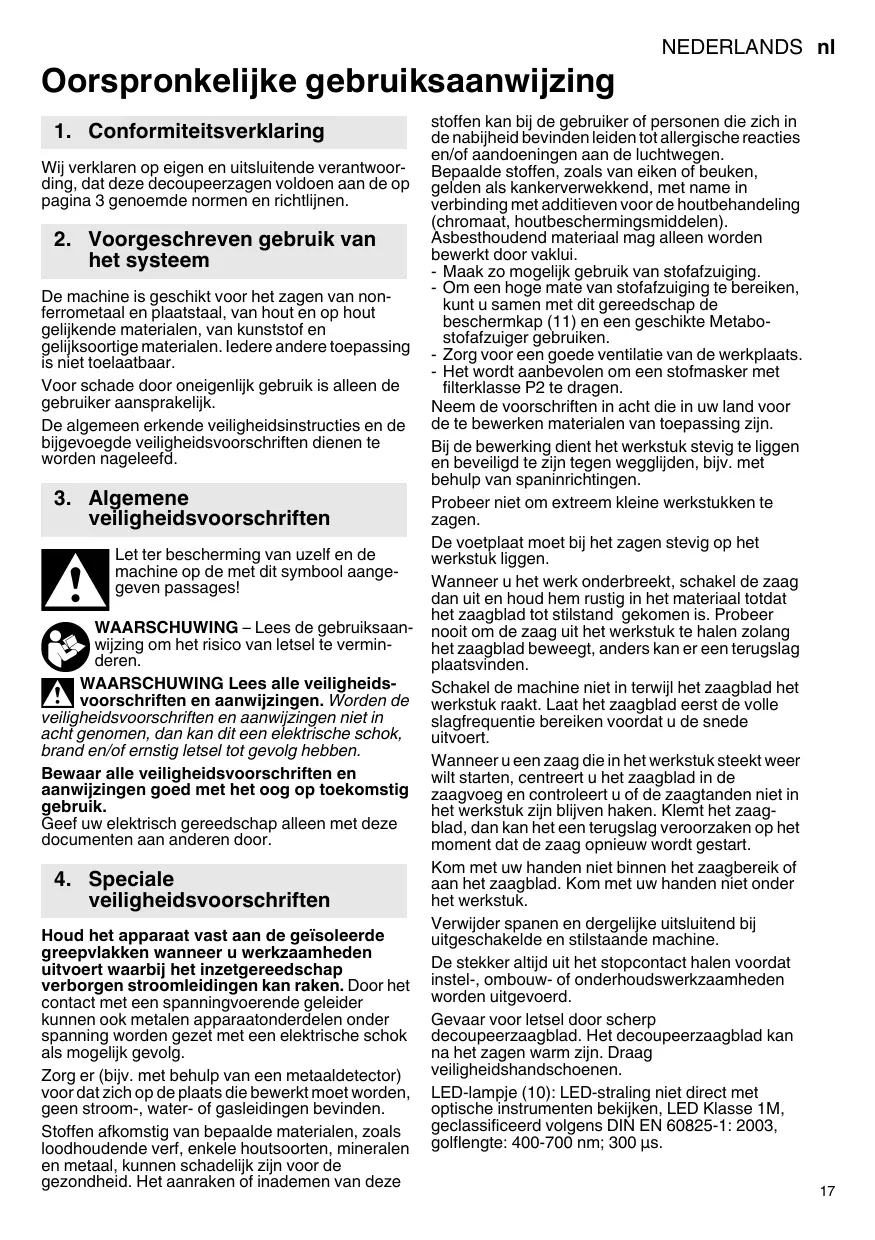

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoordding, dat deze decoupeerzagen voldoen aan de op pagina 3 genoemde normen en richtlijnen.

2. Voorgeschreveen gebruik van het systeme

De machine is geschikt voor het zagen van non-ferrometaal enplaatstaal, van hout en op hout gelijkende materialen, van kunststof en gelijksoortige materialen. Ledere andere toepassing is nicht toelaatbaar.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende verilgheidsinstructies en de bijgevoegde verilgheidsvoorschriften dieren te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijizing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoerschriften en aanwijzingen. Worden deveiligheidsvoerschriften en aanwijzingen nicht inachtgenomen, dan kan dit een elektrische schok,brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen metdez documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

Houd het apparaat vast aan de geisoleerde greepvlakken wanneer u werkzaamhedenuitvoert waar bij het inzetgereedschapverborgen stroomleidingen kan raken. Door hetcontact met een spanningvoerende geleiderkunnen ook metalen apparaatonderdelen onderspanning worden gezet met een elektrische schokals möglichk gevolg.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt要去 worden, geen stroom-, water- of gasleidingen bevinden.

Stoffen akkomstig van bepaalde materialen, zoals looodhoudende verf, enkele houtsoorten, mineralen en metaal, kennun schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze

stoffen kan bij de gebruiker of Personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoingen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemringsmiddelen).

Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

• Maak zo möglich gebruik van stofafzuiging.
• Om een hoge mate van stofafzuiig te bereiken, kunt u samen met dit gereedschap de beschermkap (11) en een geschikte Metabostofafzuiiger gebruiken.
• Zorg voor een goede ventilatie van de werkplaats.
• Het worden aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing+zijn.

Bij de bewerking dient het werkstuk stevig te liggen en beveiligd teijken gegen weglijkden, bijv. met behulp van spaninrichtingen.

Probeer nicht om extreem kleine werkstukken te zagen.

De voetplaat moet bij het zagen stevig op het werkstuk liggen.

Wanneer u het werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen zolang het zaagblad beweegt, anders kan er een terugslag plaatsvinden.

Schakel de machine Niet in verwijl het zaagblad het werkstuk raakt. Laat het zaagblad eerst de volle slagfrequentie bereiken voordat u de snedeuitvoert.

Wanneer u een zaag die in het werkstuk steekt weeit starten, centreert u het zaagblad in de zaagvoeg en controleert u of de zaagtanden nicht in het werkstuk zijn blijven haken. Klemt het zaagblad, dan kan het een terugslag veroorzaken op het moment dat de zaag opnieuw worden gestart.

Kom met uw handen nicht binnen het zaagbereik of aan het zaagblad. Kom met uw handen nicht onder het werkstuk.

Verwijder spanen en dergelijkte uitsluitend bijuitgeschakelde en stilstaande machine.

De stekker aktijd uit het stopcontact halen voordat instel-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad kan na het zagen warm zijn. Draag veiligheidshandschoenen.

LED-lampje (10): LED-straling nicht direct met optische instrumenten bekijken, LED Klasse 1M, geclassifiedeerd volgens DIN EN 60825-1: 2003, golfänge: 400-700 nm; 300~ s

5. Overzicht

Zie pagina 2.

1 Spanhendel voor bevestiging van het zaagblad
2 Zaagblad-spaninrichting
3 Zaagblad-steunrol
4 Zaagblad
5 Metalen geleiding van het geleide-element
6 Geleide-element
7 Ontgrendeltoets om het geleide-elementuit te nemen
8 Beveiligingsplaatje gegen spannbreuk
9 Voetplaat
10 LED-lampje
11 Beschemkap
12 Veiligheidsbeugel ter bescherming van onbedoeld contact met het zaagblad
13 Instelhendel voor pendelbeweging
14 Schakelknop van de spaanblaasinrichting
15 Schakelschuiver
16 Zeskantsleutel
17 Stelknop voor instelling van de slagfrequentie
18 Afzuaansluiting
19 Schroef voor het verstellen van de voetplaat
20 Sokkel metindicatie van de ingestelde zaaghoek
afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijfstelling

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning met de netspanning overeenkomt.

Machine nicht zonder zaagblad lately lopen.

6.1 Beveiligingsplaatjes gegen spanbeuk inbrengen

Gevaar voor letsel door scherp decoupeerzaagblad. Bij het inzetten van het beveiligingsplaatje gegen spana breduk (8) dient het zaagblad te zich verwijderd.

Machine omdraaien, de voetplaat wijst maar boven. Het beveiligingsplaatie gegen spaanbreuk aan de voorkant inschuiven en hierbij op de volgende 2 punten letten:

• De gladde Kant van hetplaatje wijst maar boven
• De uitsparing wijst maar achteren (in richting netsnoer).

Wanneer u met een aangebrachte beschemmingsplaat (zie hoofdstuk Accessoires 10.) werkt, plaats dan het beveiligingsplaatje gegen spanaanbreuk in de beschemmingsplaat.

6.2 Zagen met geleide-inrichting voor rechte snodes (SCS)

De metalen geleiding (5) van het geleide-element (6) valt in de zaagvoeg in en stabiliseert de machine voor nog rechtere zaagsnedes.

Geleide-element uitenemen:

• Machine met de voetplaat maar beneden honden.
• Op de ontgrendaltoets drukken, zatat het geleide-elementuit+zijn houder in de voetplaat valt.

(Indien het geleide-element Niet vanzelfaar buiten valt, kurz u de zeskantsleutel (16) in het gat van het geleide-element inbrengen en het zouitnemen.)

Geleide-element plaatsen:

Voorrechte snedes het geleide-element zo inbrengen dat de metalen geleiding (5) omlaag,uit de voetplaat maar buiten kijkt.
Voor schuine of gebogen snedes het geleide-element zo inbrengen dat de metalen geleiding (5) in de voetplaat verdwijnt.
- Voor hetplaatsen van het geleide-element in de voetplaat de ontgrendaltoets indrukken.

Opmerking: Het geleide-element kan alleen geplaatst worden wanner het gat in het geleide-elementaararcheren(naarhetnetsnoer)wijst.

6.3 Zaagblad plaatsen

Gevaar voor letsel door scherp decoueerzaagblad. Het decoueerzaagblad kan na het zagen warm+zijn. Draag veiligheidshandschoenen.

Gebruik een zaagblad dat geschikt is voor het te zagen materiaal.

• Spanhendel (1) tot aan de aanslag waar voren draaien en vasthouden.
• Zaagblad (4) tot aan de aanslag inbrengen. Let er hierbij op dat de zaagtanden maar voren wijzen en het zaagblad goed in de groef van de steunrol (3) ligt.
• Spanhendel (1) loslaten. (Hij draait automatisch in zijn uitgangspositie terug. Het zaagblad is nu stevig gespannen).

6.4 Beschermkap aanbrengen / afnemen

Aanbrengen: beschemkap (11) van voren opsteken tot hij inklikt

Afnemen: beschemkap (11) aan weerskanten beetpakken, enigszins optillen en verwolgens maar voren wegrekken.

6.5 Zagen met stofafzuiiging

• Op het uitblaasstuk (18) een passend afzuigapparaat aansluiten. Een zuigslang met een aansluitstuk-diameter van 30~mm gekruiken.
• Voor een optimale stofafzuiiging de beschemkap (11) opzetten.
• Spanblaasinrichting uitschakelen (zie hoofdstuk 7.1).

6.6 Zagen zonder stofafzuiging

• Met afgenomen beschermkap (11) werken (voor afnemen, zie hoofdstuk 6.4).

6.7 Schuine zaagsnede

Beschemkap (11), beveiligingsplaatje gegen spaanbreuk (8) en afzui GSLang verwijderen. Deze onderdelen können bij schuine zaagsnedes nicht gebruikt worden.

• Geleide-element (6) uittnemen (zie hoofdstuk 6.2).
• Schroef (19) losdraaien.
• Voetplaat (9) enigszins waar voren schuiven en draaien.
• Vervolgens de voetplaat (9) waar achefteren of maar voren in een van de arreteringen schuiven. (De arreteringen zijn door de achechterste, halfronde opening van de voetplaat (9) te zien.) De ingestelde hoek kan aan het getal op de sukkel (20) van de voetplaat afgelezen worden. Een andere hoek m.b.v. een hoekmeter instellen.
• De schroef (19) weeer aantrekken.
• Geleide-element (6) waarplaatsen (zie hoofdstuk 6.2).

6.8 Zagen nabij de wand

Beschemkap (11), beviegingsplaatje gegen spaanbreuk (8) en cirkel- en parallelgeleiding verwijderen. Deze onderden konnen bij het zagen nabij wanden nicht gebruikt worden.

• Geleide-element (6) uittnemen (zie hoofdstuk 6.2).
• Schroef (19) zo ver losdraaien dat de voetplaat (9) een beetje opgetild kan worden.
• Voetplaat (9) een beetje optillen en tot aan de aanslag maar afterwards schuiven.
• De schroef (19) weeer aantrekken.
• Geleide-element (6) waarplaatsen (zie hoofdstuk 6.2).

7. Gebruik

7.1 Spanblaasinrichting

Inschakelbare blaasinrichting voor vrij zich op de zaagsnede.

Aan: Schakelknop (14) aan de rechterkant van de machine indrukken. (Aan de linkerkant van de machine is het symbool te zien.)

Uit: Schakelknop (14) aan de linkerkant van de machine indrukken. (Aan de rechterkant van de machine is het symbol × te zien.)

7.2 Pendelbeweging instellen

Met de instelhendel (13) de gewenste pendelbeweging instellen.

Stand _e^* = pendelbeweging is uitgeschakeld

Stand ,III" = maximale pendelbeweging Aanbevolen instelwaarden, zie pag. 3.

De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.

7.3 Maximale slagfrequentie instellen

De maximale slagfrequentie met de stelknop (17) instellen. Dit is ook tijdens het lopen möglichk.

Aanbevolen instelwaarden, zie pag. 3.

De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.

7.4 In-/uitschakelen, continu-inschakeling

Voorkom onverhoeds aanlopen: De machine altijd uitschaken wonneer de stekker uit het stopcontact worden gehaald of wonneer zich een stroomonderbreking heeft voorgedaan.

Bij de continu-inschakeling loopt de machineverder wonneer hij uit de hand wordtgetrokken. Houd de machine daarom alkjld metbeide handen aan de handgreep vast, zorg ervoordat u stevig staat en werk geconcentreerd.

Inschakelen: schakelschuif (15) maar voren schuiven. Voor een langdurige inschakelingervolgensaarbenedenklappentothijinklikt.

Uitschakelen: op het achterste uiteinde van de schakelschuif (15) drukken en loslaten.

7.5 LED-lampje

Voor het werken op slecht verlichteplaatsen. Het LED-lampje (10) brandt wanner de machine ingeschakeld is.

8. Reiniging, onderhoud

De machine regelmatig reinigen. Daar bij de ventilatiesleuven van de motor met een stofzuiger uitzuigen.

De zaagblad-spaninrichting regelmatig en grondig met perslucht uitblazen.

Zo nods de openings ache ter de zaagbladsteunrol (3) reinigen.

Vanijd totarend druppel olie op de zaagbladsteunrol (3)geven.

9. Handige tips

Insteken

Bij dun, zacht materiaal kan met het decoupeerzaagblad in het werkstuk worden gestoken zonder eerst een gat te boren. Gebruik allen korte zaagbladen. Alleen bij hoekinstelling 0^

Zie afbeeling op pagina 2. Instelhendel (13) op stand „0" instellen (pendelbeweging isuitgeschakeld). Decoupeerzaag met de voorkant van de voetplaat (9) op het werkstuk zetten. Delopende decoupeerzaag goed vasthouden en langzaam maar beneden leiden. Wanner het zaagblad vrijgekomen is, kan de pendelbeweging worden ingeschakeld.

Bij dikkere werkstukken moet eerst een gat geboard.
worden waar het zaagblad in kan worden gestoken.

10. Accessoires

Gebruikuitsluitend originele Metabo accessoires.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van contrôle kan tot letsel leiden.

Zie bladzijde 4.

nI NEDERLANDS

A Cirkel- en parallellegeleiding Compleet accessireprogramma zie www.metabo.com of hoofdcatalogus.

10.1 Cirkel- en parallelgeleiding aanbrengen

Voor het zagen van cirkelvormen (Ø 100 - 360 mm) en voor zaagsnedes parallel aan een rand (max. 210 mm).

Klemelementen aanbrengen (pag. 4, afb. I)

Klemelementen (a) met de opening maar voren en het draadgat maar boven op de voetplaat (9) plaatsen. Vanaf de onderzijde de schroeven (b) indraalen.

Na gebruik de klemelementen weeer

verwijderen, sondern bij schuine zaagsnedes de

spaninrichting van het zaagblad (2) beschadigd kan raken.

Cirkelgeleiding aanbrengen (pag. 4, afb. II)

• De stangen van de cirkel-en parallelegeleiding aan weerskanten in de klemelelementen (a) schuiven. (De centreerpunt (c) wijst maar beneden.)
  Gewenste radius (d) instellen.
• Schroeven (b) aantrekken.

Parallelgeleiding aanbrengen (pag. 4, afb. III)

• De stangen van de cirkel- en parallelegeleiding aan weerskanten in de klemelementen (a) schuiven. (De centreerpunt (c) wijst maar boen.)
• Centreerpunt (c) uitschroeven.
• Maat/maten instellen
• Schroeven (b) aantrekken.

11. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman
en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerdtient te worden contact op met uw Metabo-vertegenwoordiging.Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaded.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrische gereedschap nooit met het huisvuil mee!

Volgens de Europese richtig 2002/96/EG

inzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren oude elektrische apparaten geschreiben te worden ingezameld en op milieuvriendelijkje wijze te worden afgevoerd.

Toelichting bij de gegevens van pagina 2.

Wijzigingen en technische verbeteringen voorbehonden.

M =draaimoment

T1 =grootste materiaaldikte in hout

T2 =grootsste materialdikte in non- ferrometaal

T1 =grootste materiaaldikte inplaatstaal

n0 = slagfrequentie bij nullast

P1 =nominalvermogen

P2 =afgegeven vermogen

m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

Emissiewaarden Deze waarden ma

Deze waarden makeen een beordeling mogelijk van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerklijke belasting hoger of lager uitvallen. Neem voor de beordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grund van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

$$ a _ {h, C M} = \text {t r i l l i n g s e m i s s i s s e w a r d e} (\text {p l a a t s t a a l z a g e n}) $$

$$ \begin{array}{l} a _ {h, C W} = \text {t r i l l i n g s e m i s s i e w a a r d e} \ \text {(h o u t z a g e n)} \end{array} $$

$$ K _ {h, \dots} = \text {o n z e k e r h e i d (t r i l l i n g)} $$

Karakteristiek A-gekwaliffeerd geluidsniveau:

$$ L _ {p A} = g e l u i d s d r u k n i v e a u $$

$$ \mathrm {L} _ {\mathrm {W A}} ^ {\mathrm {p r}} = \text {g e l u i d s v e r m o g e n s n i v e a u} $$

$$ K _ {p A}, K _ {W A} = \text {o n z e k e r h e i d} $$

Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
