MANUALE UTENTE STEB 70 QUICK METABO

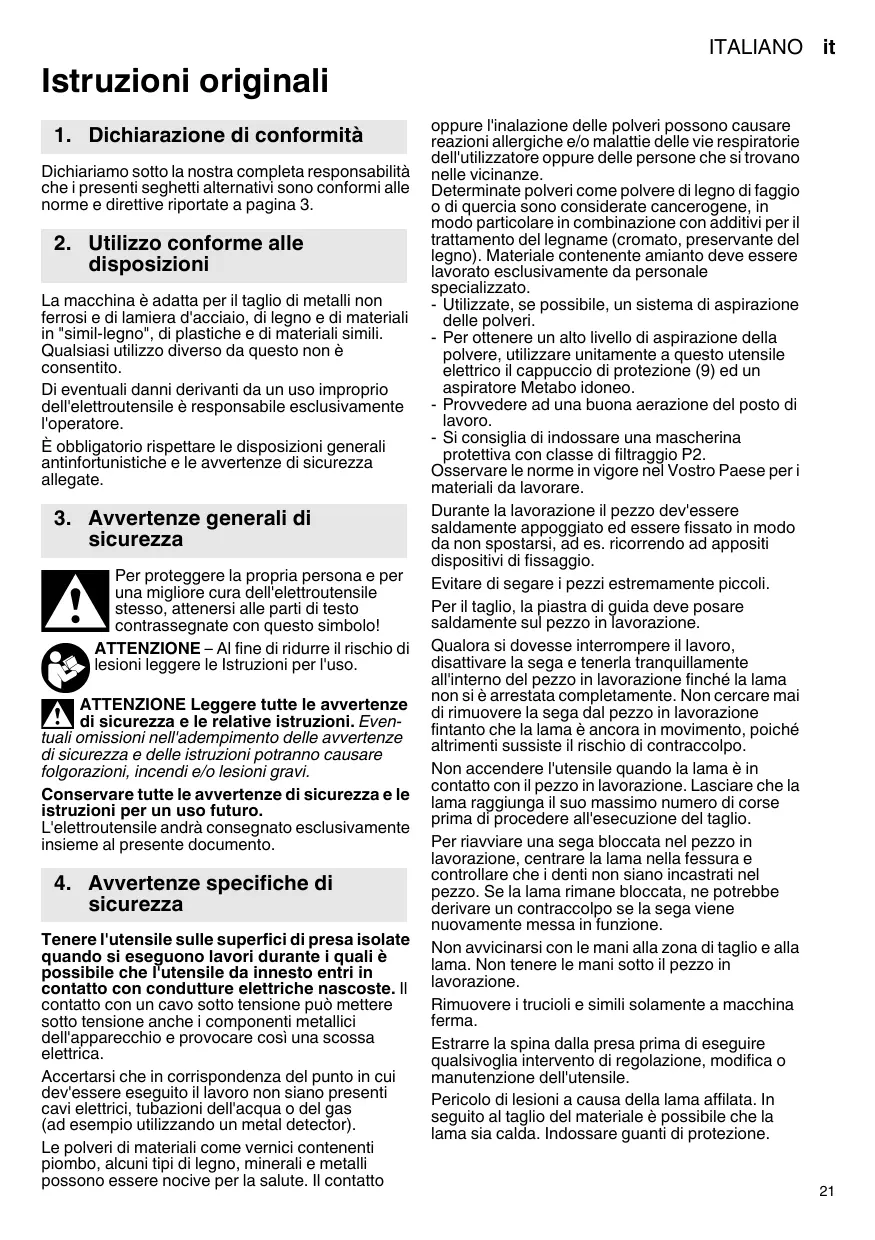

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che i presenti seghetti alternativi sono conformi alle norme e direttive riportate a pagina 3.

2. Utilizzo conforme alle

disposizioni La macchina à adatta per il taglio di metalli non ferrosi e di lamiera d'acciaio, di legno e di materiali in "simi-legno”, di plastiche e di materiali simil. Qualsiasi utilizzo diverso da questo non è consentito. Di eventuali danni derivanti da un uso improprio dell'elettroutensile à responsabile esclusivamente l'operatore. Ë obbligatorio rispettare le disposizioni generali antinfortunistiche e le avvertenze di sicurezza allegate.

3. Avvertenze general

sicurezza Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo À contrassegnate con questo simbolol ATTENZIONE AI fine di ridurre il ischio di lesioni leggere le Istruzioni per l'uso. ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even- tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.

4. Avvertenze specifiche di

sicurezza Tenere l'utensile sulle superfici di presa isolate quando si eseguono lavori durante i quali à possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste. |l contatto con un cavo sotto tensione pud mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare cosi una scossa elettrica. Accertarsi che in corrispondenza del punto in cui dev'essere eseguito il lavoro non siano presenti cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzando un metal detector). Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metall possono essere nocive per la salute. II contatto ITALIANO oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dellutilizzatore oppure delle persone che sitrovano nelle vicinanze. Determinate polveri come polvere di legno di faggio © di quercia Sono considerate cancerogene, in modo particolare in combinazione con additivi per il trattamento del legname (cromato, preservante del legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. - Utilizzate, se possibile, un sistema di aspirazione delle polveri. - Per oftenere un alto livello di aspirazione della polvere, utilizzare unitamente a questo utensile elettrico il cappuccio di protezione (9) ed un aspiratore Metabo idoneo. - Prowedere ad una buona aerazione del posto di lavoro. - Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare. Durante la lavorazione il pezzo dev'essere saldamente appoggiato ed essere fissato in modo da non spostarsi, ad es. ricorrendo ad appositi dispositivi di fissaggio. Evitare di segare i pezzi estremamente piccoli. Parltaglo a piastr di guida deve posare saldamente sul pezzo in lavorazione. Qualora si dovesse interrompere il lavoro, disattivare la sega e tenerla tranquillamente allinterno del pezzo in lavorazione finché la lama non si à arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo in lavorazione fintanto che la lama & ancora in movimento, poiché altrimenti sussiste il rischio di contraccolpo. Non accendere l'utensile quando la lama à in contatto con il pezzo in lavorazione. Lasciare che la lama raggiunga il suo massimo numero di corse prima d procedere all'esecuzione del taglio. Per riawviare una sega bloccata nel pezzo in lavorazione, centrare la lama nella fessura e controllare che i denti non siano incastrati nel pezzo. Se la lama rimane bloccata, ne potrebbe derivare un contraccolpo se la sega viene nuovamente messa in funzione. Non awvicinarsi con le mani alla zona di taglio e alla lama. Non tenere le mani sotto il pezzo in lavorazione. Rimuovere i trucioli e simili solamente a macchina ferma. Estrarre la spina dalla presa prima di eseguire qualsivoglia intervento di regolazione, modifica o manutenzione dell'utensile. Pericolo di lesioni a causa della lama afilata. In seguito al taglio del materiale à possibile che la lama sia calda. Indossare guanti di protezione.

5. Panoramica generale

Vedere pagina 2. Leva di bloccaggio per i fissaggio della lama Rulino guidalama Lama Vite per la regolazione del basamento Basamento Interruttore a manopola del dispositivo di soffiaggio trucioli Leva di regolazione per il movimento oscillatorio Piastrine di protezione antischeggiatura Cappuccio di protezione Lama - Dispositivo di bloccaggio Staffa di protezione contro un contatto imprevisto della lama 12 Rotellina di regolazione per impostazione numero di corse 13 Pulsante interruttore

14. Pulsante di bloccaggio per funzionamento

in modo continuo 15 Chiave esagonale 16 Bocchetta di aspirazione

17. Zoccolo con indicazione dell'angolo di taglio

6. Messa in funzione

Prima della messa in funzione verificare che la tensione e la frequenza di alimentazione eletrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione. Non lasciare la macchina in funzione senza lama.

6.1 _Inserimento della placchetta di

protezione antischegge Pericolo di lesioni a causa della lama afflata. Per l'introduzione della placchetta di protezione antischegge (8) à necessario che la lama sia rimossa. Capovolgere la macchina, il piedino à rivolto verso l'alto. Inserire la placchetta di protezione antischegge dal lato frontale, prestando attenzione ai due punti seguenti: + Illato liscio della placchetta deve essere rivolto verso l'ato. + La scanalatura ë rivolta verso la parte posteriore (in direzione del cavo di alimentazione). Qualora si lavori con la piastra di protezione installata {vedere capitolo Accessori 10.), inserire la placchetta di protezione antischegge nella piastra di protezione.

6.2 Montaggio della lama

Pericolo di lesioni a causa della lama affilata. In seguito al taglio del materiale à possible che la lama sia calda. Indossare guanti di protezione. Utilizzare una lama adatta per il materiale che si intende tagliare. - Ruotare in avanti la leva di bloccaggio (1) fino a battuta e rilasciarla (la leva di bloccaggio rimane aperta). - Inserire la lama (3) fino a battuta. A tal proposito accertarsi che i denti della sega siano rivolti in avanti e che la lama sia correttamente inserita nella scanalatura del relativo rullino guidalama (2). - Riportare la leva di bloccaggio (1) nella sua posizione iniziale (la lama a questo punto à fissata saldamente).

6.3 Montaggio/smontaggio del cappuccio di

protezione Montaggio: applicare il cappuccio di protezione (9) da davanti fino ad innesto avvenuto Smontaggio: afferrare il cappuccio di protezione (@) da entrambi i lati, sollevare leggermente, quindi rimuoverlo tirando in avanti.

6.4 Tagliare con l'aspirazione polvere

- Collegare al bocchettone di aspirazione (16) un dispositivo di aspirazione adeguato. Utilizzare un tubo flessibile di aspirazione con un raccordo di diametro 30 mm. - Per un'ottimale aspirazione delle polveriinstallare il cappuccio di protezione (9). - Disinserire il dispositivo di soffiaggio trucioli (edere capitolo 7.1).

6.5 Tagliare senza aspirazione polvere

- Lavorare con il cappuccio di protezione (9) smontata (perle operazioni di smontaggio vedere capitolo 6.3). Rimuovere il cappuccio protettivo (9), la placchetta di protezione antischeggiatura (8) ed il tubo flessibile di aspirazione. Questi componenti non possono essere utilizzati per l'esecuzione di tagli obliqui. - Allentare la vite (4). - Spingere la piastra di guida (5) leggermente in avanü e ruotarla. - Spingere quindi la piastra di guida (5) in avanti o all'indietro in uno degli innesti (gli innessti si possono individuare aïtraverso l'apertura posteriore, semicircolare, della piastra di guida stessa (5).) L'angolo già impostato pu essere rilevato mediante il numero sullo zoccolo (17) della piastra di guida. Altri angoli possono essere impostati con l'ausilio di un goniometro. - Serrare nuovamente la vite (4).

6.7 Esecuzione di tagli vicino alle pareti

Rimuovere il cappuccio protettivo (9), la piastrina di protezione antischeggiatura (8)e la guida circolare € parallela. Questi componenti non possono essere utilizzati per l'esecuzione di tagli vicino alle pareti. - Allentare la vite (4) in modo che sia possibile sollevare leggermente la piastra di guida (5). - Sollevare leggermente la piastra di guida (5)e spingerla indietro fino a battuta. - Serrare nuovamente la vite (4).

7.1 Dispositivo di soffiaggio trucioli

Dispositivo di soffiaggio regolabile per una visuale libera sulla linea di taglio. On: premere il pulsante (6) sul lato destro della macchina. (Sul lato sinistro della macchina à visibile il simbolo 7 ). Off: premere il pulsante (6) sul lato sinistro della macchina. (Sul lato destro della macchina à visibile il simbolo ><). 7.2. Regolazione del movimento pendolare Mediante l'apposita leva di regolazione (7) impostare il movimento pendolare desiderato. Posizione "O0" = movimento pendolare disinserito Posizione "Ill" = movimento pendolare massimo Valori di impostazioni consigliati vedere pagina 3. L'impostazione ottimale dovrà essere verificata con dei tentativi pratici.

7.3 Impostazione numero di corse

massimo Impostare il numero di corse massimo tramite la rotella di regolazione (12). Cid è possibile anche durante il funzionamento. Valori di impostazioni consigliati vedere pagina 3. L'impostazione ottimale dovrà essere verificata con dei tentativi pratici.

7.4 Attivazione/Disattivazione, variazione del

numero di corse, funzionamento continuo premere il pulsante interruttore (13). Ë possibile variare il numero delle corse mediante azionamento del pulsante interruttore (fino al numero di corse massimo impostato, vedere capitolo 7.3). Off: rilasciare il pulsante interruttore (13). Funzionamento continuo:per far funzionare in modo continuo l'utensile à possibile bloccare il pulsante interruttore (13)con l'apposito puisante di blocco (14). Per spegnere lutensile premere nuovamente il pulsante (13). Con il funzionamento continuo, la macchina continua a funzionare anche se si lascia a presa. Pertanto à necessario afferrare sempre saldamente la macchina per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati. On:

8. Pulizia, manutenzione

Pulire l'utensile ad intervalli regolari. Nel procedere in questo senso, pulire le feritoie di ventilazione sul motore con un aspirapolvere. Soffiare regolarmente a fondo con aria compressail dispositivo di bloccaggio lama. ITALIANO In caso di necessità pulire le aperture poste dietro il rullino guidalama (2). Ditanto in tanto versare una goccia d'olio sul rullino guidalama (2).

9. Suggerimenti prati

Esecuzione di gole Nel caso di materiali sottli, morbidi, con la lama del seghetto à possibile eseguire delle gole nel pezzo in lavorazione senza dover prima necessariamente praticare un foro apposito. Utilizzare soltanto lame corte. Solo con impostazione dell'angolo a 0°. Vedere figura a pagina 2. Portare la leva di regolazione (7) in posizione "0" (movimento pendolare disinserito). Appoggiare il seghetto alternativo con il bordo anteriore della piastra di guida (5) sul pezzo in lavorazione. Tenere saldamente il seghetto alternativo quando à in funzione e guidarlo lentamente verso il basso. Quando la lama si à liberata, à possibile attivare il movimento pendolare. Nel caso di pezzi in lavorazione di spessore maggiore, à necessario praticare innanzitutto un foro nel quale potrà poi essere introdotta la lama del seghetto alternativo.

Utilizzare esclusivamente accessori original Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istru- Zioni per l'uso. Applicare gli accessori in modo sicuro. Se la macchina Viene azionata allinterno di un supporto: fissare saldamente la macchina. La perdita di controllo dell'utensile puè provocare lesioni. Vedere pagina 4. À Guida circolare e parallela Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

10.1 Montaggio guida circolare e parallela

Per l'esecuzione di tagli circolari (@ 100 - 360 mm) e per tagli parallel rispetto ad un bordo {max. 210 mm). Applicazione elementi di bloccaggio pagina 4, fig. 1) pplicare gli elementi di bloccaggio (a) sulla piastra di guida (5) con l'apertura rivolta in avant ed il foro filettato verso l'alto. Awvitare dalla parte inferiore le viti (b). Dopo l'utilizzo rimuovere nuovamente gli elementi di bloccaggio, poiché nel caso di tagli obliqui il dispositivo di bioccaggio della lama (10) potrebbe venire danneggiato. Con un angolo di taglio obliquo a 45° il seghetto alternativo non deve essere inclinato verso destra poiché in caso contrario il dispositivo di bloccaggio della lama (10) verrebbe danneggiato.

ITALIANO Applicazione della guida circolare {pagina 4, fig. Il - Introdurre läteralmente la barra della guida circolare e parallela negli element di bloccaggio (a (1 perno di centraggio (c) à rivolto verso il basso). - Impostare il raggio desiderato (d). - Serrare le viti (b). Applicazione della guida parallela {pagina 4, fig. Ill) - Introdurre lateralmente la barra della guida circolare e parallela negli elementi di bloccaggio (a) (il perno di centraggio (c) à rivolto verso l'alto). - Svitare il pero di Centraggio (c). - Impostare la quota (e) - Serrare le viti (b).

A Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati. Nel caso dielettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante letabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

12. Tutela dell'ambiente

Attenersi alle norme nazional riguardo allo smalti- mento eco-compatibile e al riciclaggio di utensil fuori servizio, confezioni ed accessori. Solo per i Paesi UE: non smaltire gli utensili “ elettrici con i riiuti domesticil Secondo la Direttiva europea 2002/96/CE sugli utensili elettriciedelettroniciusatie l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio ecologico.

Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico. M =Coppia di serraggio Ti =Massimo spessore materiale per il legno To =Massimo spessore materiale per il metalli non ferrosi Ta =Massimo spessore materiale per la lamiera di acciaio no =numero di corse con funzionamento a vuoto P; =Assorbimento di potenza nominale P> =Potenza erogata m Peso senza cavo di alimentazione levati secondo EN 60745. [1 Utensile in classe di protezione Il — Corrente alternata 1 dati tecnici riportati sono soggett a tolleranze (in funzione dei rispettivi standard validi). Valori di emissione Tali valori consentono di stimare le emissioni dellelettroutensile e di raffrontarle con altri elettrou- tensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effet- tivo potràrisultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicu- rezza per l'utlizzatore, ad es. di carattere organiz- zativo. Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745: nom = Valore emissione vibrazioni ' (taglio di una lamiera di acciaio) anow = Valore emissione vibrazioni (taglio del legno) Kh ncertezza (vibrazioni) Livello sonoro classe A tipico: La =livello di pressione acustica Lwa … =livello di potenza sonora Koa Kwa= grado d'incertezza A Indossare protezioni acustiche!
