Tuotetyyppi	Kuviosaha
Merkki	Metabo
Malli	STEB 70 QUICK
Virtalähde	Verkko (virtajohto)
Nimellisjännite	230 V ~ (tarkista tyyppikilpi)
Nimellistaajuus	50 Hz
Suojausluokka	II (kaksoiseristys)
Tyhjäkäyntinopeus	Säädettävä säätöpyörällä (0 – max.)
Heiluriliike	4 asentoa (0 – III)
Viistoleikkaus	Kyllä, jopa 45°
Suurin leikkuukapasiteetti (puu)	Katso tekninen ohje (sivu 3)
Suurin leikkuukapasiteetti (ei-rautametallit)	Katso tekninen ohje (sivu 3)
Suurin leikkuukapasiteetti (teräslevy)	Katso tekninen ohje (sivu 3)
Lastupuhallin	Kytkettävissä (päälle/pois)
Imuliitäntä	Halkaisija 30 mm
Pohjalevy	Säädettävä kulmaan ja asentoon (seinän vieressä sahaus)
Terän kiristysvipu	Ilman työkalua
Jatkuvan käynnin lukitus	Kyllä (jatkuvan käynnin painike)
Suojaus tahattomalta kosketukselta	Suojakaari (11)
Suojakansi	Irrotettava imua varten
Soveltuvat materiaalit	Puu, ei-rautametallit, teräslevy, muovit ja vastaavat
Huolto	Ilma-aukkojen säännöllinen puhdistus; terän tukilevyn satunnainen voitelu
Sisältyvät varusteet	Lastunsuoja, kiintoavain, suojakansi (version mukaan)
Lisävarusteet	Ympyrä- ja yhdensuuntaisuusohjain, Metabo-imuri

Usein kysytyt kysymykset - STEB 70 QUICK METABO

Kuinka vaihtaa STEB 70 QUICK -kuviosahan terä?

Käännä kiristysvipu (1) eteenpäin rajoittimeen asti ja vapauta. Aseta terä (3) rajoittimeen asti varmistaen, että hampaat ovat eteenpäin. Palauta kiristysvipu (1) alkuperäiseen asentoonsa. Käytä suojakäsineitä, sillä terä voi olla terävä ja kuuma.

Kuinka säätää heiluriliikettä STEB 70 QUICK -sahassa?

Käytä säätövivusta (7) valitaksesi 4 asennon väliltä: 0 (ei heiluriliikettä) – III (maksimiliike). Säädä asetus materiaalin ja leikkaustyypin mukaan. Katso suositellut arvot sivulta 3.

Kuinka tehdä viistoleikkaus tällä kuviosahalla?

Poista ensin suojakansi, lastunsuoja ja imuletku. Löysää ruuvia (4), työnnä pohjalevyä (5) hieman eteenpäin ja käännä se haluttuun kulmaan (enintään 45°). Kiristä ruuvi. Kulma näkyy asteikolla (17).

Kuinka käyttää lastupuhallinta?

Paina koneen oikealla puolella olevaa ohjauspainiketta (6) aktivoidaksesi puhallin (symboli ➞ näkyy vasemmalla). Pysäyttääksesi paina vasemman puolen painiketta. Puhallin pitää leikkuulinjan näkyvissä.

Kuinka liittää imuri STEB 70 QUICK -sahaan?

Asenna suojakansi (9) optimaalista imua varten. Liitä 30 mm halkaisijaltaan oleva imuletku imuliitäntään (16). Sammuta lastupuhallin häiriöiden välttämiseksi.

Kuinka säätää leikkuunopeutta?

Käytä säätöpyörää (12) asettaaksesi maksiminopeuden. Käytön aikana voit myös säätää nopeutta painamalla liipaisinta (13) enemmän tai vähemmän. Todellinen nopeus pysyy säätöpyörän arvon alapuolella tai yhtä suurena.

Kuinka aktivoida jatkuva käynti?

Paina ensin liipaisinta (13), lukitse se sitten jatkuvan käynnin painikkeella (14). Pysäyttääksesi paina liipaisinta uudelleen. Huomio: kone jatkaa pyörimistä, jos se pääsee käsistä jatkuvan käynnin tilassa.

Mitä materiaaleja voin leikata STEB 70 QUICK -sahalla?

Työkalu on suunniteltu puun, ei-rautametallien, teräslevyn, muovien ja vastaavien materiaalien leikkaamiseen. Käytä materiaaliin sopivaa terää. Kaikki muu käyttö on kiellettyä ja voi aiheuttaa vahinkoja tai loukkaantumisia.

Kuinka huoltaa Metabo-kuviosahaa?

Puhdista kone ja ilma-aukot säännöllisesti imurilla. Puhalla teränpidike paineilmalla ajoittain. Puhdista terän tukilevyn (2) takana olevat aukot tarvittaessa. Tiputa silloin tällöin öljypisara terän tukilevylle.

Mitä lisävarusteita on saatavilla STEB 70 QUICK -sahaan?

Metabo tarjoaa ympyrä- ja yhdensuuntaisuusohjaimen ympyräleikkauksiin (∅100-360 mm) ja yhdensuuntaisiin leikkauksiin (enint. 210 mm). Katso koko valikoima luettelosta tai verkkosivustolta www.metabo.com. Käytä ainoastaan Metabo-yhteensopivia lisävarusteita.

KÄYTTÖOHJE STEB 70 QUICK METABO

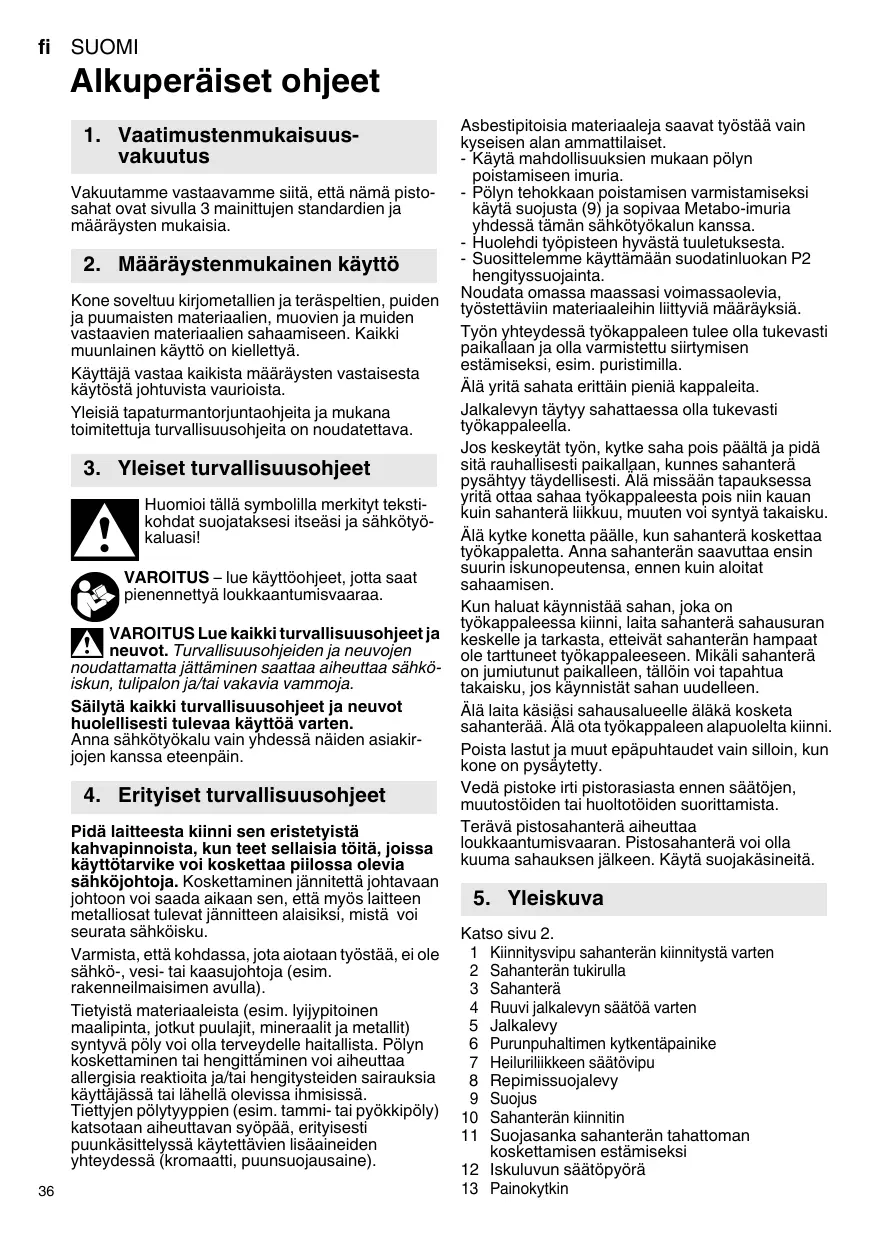

fi Alkuperäiset ohjeet 36

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme vastaavamme siitä, että nämä pistosahat ovat sivulla 3 mainittujen standardien ja määräysten mukaisia.

2. Määräystenmukainen käyttö

Kone soveltuu kirjometallien ja teräspeltien, puiden ja puumaisten materiaalien, muovien ja muiden vastaavien materiaalien sahaamiseen. Kaikki muunlainen käyttö on kiellettyä.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Anna sähkötyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. rakenneilmaisimen avulla).

Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisääineiden yhteydessä (kromaatti, puunsuojausaine).

Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

• Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria.
• Pölyn tehokkaan poistamisen varmistamiseksi käytä suojusta (9) ja sopivaa Metabo-imuria yhdessä tämän sähkötyökalun kanssa.
• Huolehdi työpisteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

Työn yhteydessä työkappaleen tulee olla tukevasti paikallaan ja olla varmistettu siirtymisen estämiseksi, esim. puristimilla.

Älä yritä sahata erittäin pieniä kappaleita.

Jalkalevyn täytyy sahattaessa olla tukevasti työkappaleella.

Jos keskeytät työn, kytke saha pois päältä ja pidä sitä rauhallisesti paikallaan, kunnes sahanterä pysähtyy täydellisesti. Älä missään tapauksessa yritä ottaa sahaa työkappaleesta pois niin kauan kuin sahanterä liikkuu, muuten voi syntyä takaisku.

Älä kytke konetta päälle, kun sahanterä koskettaa työkappaletta. Anna sahanterän saavuttaa ensin suurin iskunopeutensa, ennen kuin aloitat sahaamisen.

Kun haluat käynnistää sahan, joka on työkappaleessa kiinni, laita sahanterä sahausuran keskelle ja tarkasta, etteivät sahanterän hampaat ole tarttuneet työkappaleeseen. Mikäli sahanterä on jumiutunut paikalleen, tällöin voi tapahtua takaisku, jos käynnistät sahan uudelleen.

Älä laita käsiäsi sahausalueelle äläkä kosketa sahanterää. Älä ota työkappaleen alapuolelta kiinni.

Poista lastut ja muut epäpuhtaudet vain silloin, kun kone on pysäytetty.

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden tai huoltotöiden suorittamista.

Terävä pistosahanterä aiheuttaa loukkaantumisvaaran. Pistosahanterä voi olla kuuma sahauksen jälkeen. Käytä suojakäsineitä.

5. Yleiskuva

Katso sivu 2.

1 Kiinnitysvipu sahanterän kiinnitystä varten
2 Sahanterän tukirulla
3 Sahanterä
4 Ruuvi jalkalevyn säätöä varten
5 Jalkalevy
6 Purunpuhaltimen kytkentäpainike
7 Heiluriliikkeen säätövipu
8 Repimissuojalevy
9 Suojus
10 Sahanterän kiinnitin
11 Suojasanka sahanterän tahattoman koskettamisen estämiseksi
12 Iskuluvun säätöpyörä
13 Painokytkin

14 Jatkuvan kytkennän lukitusnuppi
15 Kuusioavain
16 Imuistukka
17 Jalusta, josta nähdään säädetty sahauskulma

6. Käyttöönotto

Ennen käyttöönottoa on verrattava, vastaako tyyppikilvessä ilmoitettu verkkojännite ja kotaajuus paikallisen sähköverkon arvoja.

verkkotaajuus paikallisen sähköverkon arvoja.

Älä anna koneen käydä ilman sahanterää.

6.1 Repimissuojalevyn kiinnittäminen

Terävä pistosahanterä aiheuttaa loukkaantumisvaaran. Asentaessasi missuojalevyn (8) sahanterän täytyy olla tuna.

Käännä kone ympäri, jalkalevy osoittaa ylöspäin. Työnnä repimissuojalevy etukautta paikalleen, huomioi tällöin seuraavat 2 asiaa:

• Levyn sileä puoli osoittaa ylöspäin.
• Rako osoittaa taaksepäin (verkkojohdon suuntaan).

Jos työskentelet kiinnitetyn suojalevyn (katso luku Lisätarvikkeet 10.) kanssa, laita siinä tapauksessa repimissuojalevy suojalevyn sisään.

6.2 Sahanterän asentaminen

Terävä pistosahanterä aiheuttaa loukkaantumisvaaran. Pistosahanterä voi olla na sahauksen jälkeen. Käytä suojakäsineitä.

Käytä sellaista sahanterää, joka soveltuu sahattavalle materiaalille

• Käännä kiinnitysvipu (1) vasteeseen asti eteenpäin ja päästä siitä irti (kiinnitysvipu jää auki).
• Asenna sahanterä (3) vasteeseen asti. Huolehdi tässä yhteydessä siitä, että sahanterän hampaat osoittavat eteenpäin ja että se on oikein paikallaan sahanterän tukirullan (2) urassa.
• Käännä kiinnitysvipu (1) takaisin lähtöasentoonsa (sitten sahanterä on kiristetty pitävästi paikalleen).

6.3 Suojuksen kiinnittäminen / irrottaminen

Kiinnittäminen: Asenna suojus (9) etukautta, niin että lukittuu paikalleen

Irrottaminen: Tartu suojukseen (9) molemmilta puolilta, nosta hieman ja vedä sitten etukautta irti.

6.4 Sahaaminen pölynimuria käyttäen

• Kytke imuistukkaan (16) sopiva imuri. Käytä imuletkua, jonka liitäntäkappaleen halkaisija on 30 mm.
• Pölyn optimaalista imurointia varten laita suojus (9) paikalleen.
• Kytke purunpuhaltaja pois toiminnasta (ks. luku 7.1).

6.5 Sahaaminen ilman pölynimuria

- Työskentele suojus (9) irrotettuna (irrottaminen ks. luku 6.3).

6.6 Viistosahaukset

Ota suojus (9), repimissuojalevy (8) ja imuletku pois. Näitä osia ei voida käyttää viistosahauksissa.

• Avaa ruuvi (4).
• Työnnä jalkalevyä (5) hieman eteenpäin ja käännä.
• Työnnä sitten jalkalevy (5) taaksepäin tai eteenpäin johonkin lukituspykälään (lukituspykälät voi nähdä taemmasta, puolipyöreästä aukosta jalkalevyn (5) kohdalta.) Kulloinkin asetettu kulma voidaan lukea jalkalevyn jalustan (17) numerosta. Säädä muut kulmat kulmamitan avulla.
• Kiristä ruuvi (4) taas pitävästi paikalleen.

6.7 Sahaaminen seinän läheltä

Ota suojus (9), repimissuojalevy (8) ja ympyrä- ja suuntaisohjain pois. Näitä osia ei voida käyttää seinän läheltä tehtävissä sahauksissa.

• Avaa ruuvia (4) niin paljon, että pystyt nostamaan jalkalevyä (5) jonkin verran.
• Nosta jalkalevyä (5) hieman ja työnnä vasteeseen asti taaksepäin.
• Kiristä ruuvi (4) taas pitävästi paikalleen.

7. Käyttö

7.1 Purunpuhallin

Kytkettävä puhallin sahauskohdan näkyvyyden takaamiseksi.

Päälle: Paina koneen oikealla puolella olevaa kytkentäpainiketta (6). (Koneen vasemmalla puolella näkyy tunnus ).

Pois: Paina koneen vasemmalla puolella olevaa kytkentäpainiketta (6). (Koneen oikealla puolella näkyy tunnus ✗).

7.2 Heiluriliikkeen säätäminen

Säädä säätövivusta (7) haluamasi heiluriliike.

Asento "0" = heiluriliike on kytketty pois toiminnasta

Asento "III" = maksimaalinen heiluriliike Suositellut säätöarvot ks. sivu 3.

Optimaalisen säädön löytää parhaiten kokeilemalla.

7.3 Maksimaalisen iskuluvun säätäminen

Säädä maksimaalinen iskuluku säätöpyörästä (12). Sen voi tehdä myös koneen käydessä.

Suositellut säätöarvot ks. sivu 3.

Optimaalisen säädön löytää parhaiten kokeilemalla.

7.4 Päälle-/poiskytkentä, iskuluvun muuttaminen, jatkuva kytkentä

Päälle:Paina painokytkintä (13). Iskulukua voidaan muuttaa painokytkintä painamalla (säädettyyn maksimaaliseen iskulukuun asti, ks. luku 7.3).

Pois:Päästä irti painokytkimestä (13).

fi SUOMI

Jatkuva kytkentä: Jatkuvaa kytkentää varten voit lukita painettuna olevan painokytkimen (13) lukitusnupilla (14). Poiskytkemiseksi paina painokytkintä (13) uudelleen.

Jatkuvassa kytkennässä kone jatkaa käyntiään, vaikka laite irtoaisi otteesta. Pidä sen vuoksi koneen kahvasta molemmin käsin kiinni, seiso tukevassa asennossa ja työskentele keskittyneesti.

8. Puhdistus, huolto

Puhdista kone säännöllisesti. Ime tässä yhteydessä moottorin tuuletusraot puhtaaksi pölynimurilla.

Puhalla sahanterän kiinnitin puhtaaksi säännöllisesti ja perusteellisesti paineilmalla.

Tarvittaessa puhdista sahanterän tukirullan (2) takana olevat aukot.

Lisää silloin tällöin pisara öljyä sahanterän tukirullalle (2).

9. Neuvot ja ohjeet

Lävistäminen

Ohuiden ja pehmeiden materiaalien yhteydessä voit pistää pistosahanterän työkappaleen sisään ilman etukäteen tehtävää reiän poraamista. Käytä vain lyhyitä sahanteriä. Vain kun kulmaksi säädetty 0°.

Katso kuva sivulla 2. Aseta säätövipu (7) asentoon "0" (heiluriliike on kytketty pois päältä). Aseta pistosaha jalkalevyn (5) etureunan kanssa työkappaleelle. Pidä käynnissä olevasta pistosahasta kunnolla kiinni ja ohjaa sitä hitaasti alaspäin. Kun sahanterä on sahannut itsensä vapaaksi, voit kytkeä heiluriliikkeen päälle.

Paksumpien työkappaleiden yhteydessä täytyy porata ensin reikä, jonka sisään sahanterä voidaan työntää.

10. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabolisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Kiinnitä lisätarvikkeet pitävästi paikoilleen. Kun konetta käytetään pitimen kanssa: Kiinnitä kone pitävästi paikalleen. Koneen hallinnan menetys voi johtaa loukkaantumisiin.

Katso sivu 4.

A Ympyrä- ja suuntaisohjain

Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo.

10.1 Ympyrä- ja suuntaisohjaimen kiinnittäminen

Ympyröiden ( ∅ 100 - 360 mm) ja reunan kanssa yhdensuuntaisten linjojen (maks. 210 mm) sahaukseen.

Kiinnitysosien kiinnittäminen (sivu 4, kuva I)

Aseta kiinnitysosat (a) aukko eteenpäin ja kierrereikä ylöspäin jalkalevylle (5). Ruuvaa ruuvit (b) kiinni alakautta.

Irrota kiinnitysosat käytön jälkeen, koska muuten viistosahauksissa sahanterän kiinnitin voi vaurioitua.

45° viistosahauskulmalla pistosahaa ei saa kääntää oikealle, koska muuten sahanterän itin (10) vaurioituu.

Ympyräohjaimen kiinnittäminen (sivu 4, kuva II)

• Työnnä ympyrä- ja suuntaisohjaimen tanko sivulta kiinnitysosiin (a) (keskityskärki (c) osoittaa alas).
• Säädä haluamasi säde (d).
• Kiristä ruuvit (b).

Suuntaisohjaimen kiinnittäminen (sivu 4, kuva III)

• Työnnä ympyrä- ja suuntaisohjaimen tanko sivulta kiinnitysosiin (a) (keskityskärki (c) osoittaa ylös).
• Ruuvaa keskityskärki (c) ulos.
• Säädä mitta (e)
• Kiristä ruuvit (b).

11. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

12. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevassa EU-direktiivissä 2002/96/EY on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja vietävä ympäristöä säästävään kierrätykseen.

13. Tekniset tiedot

Selityksiä sivulla 3 oleville tiedoille.

Pidämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

M =vääntömomentti
T_1 = suurin sallittu materiaalivahvuus puussa
T_2 = suurin sallittu materiaalivahvuus kirjometalleissa
T_3 = suurin sallittu materiaalivahvuus teräspellissä
n_0 =iskuluku kuormittamattomana
P_1 = nimellisottoteho

P_2 =antoteho

m = paino ilman verkkojohtoa

Mittausarvot ilmoitettu EN 60745 mukaan.

□ Suojausluokan II kone

\~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttäolosuh-teista, sähkötyökalun kunnosta tai käyttötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

a_h.CM =värähtelyarvo (metallilevyn sahaus)

a_h,CW = värähtelyarvo (puun sahaus)

K_h, = epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

K_pA, K_WA = epävarmuus

Käytä kuulonsuojaimia!
