KÄYTTÖOHJE STE100+ METABO

Käyttöohje . . . . . . . . . . . . . . . . . .sivu

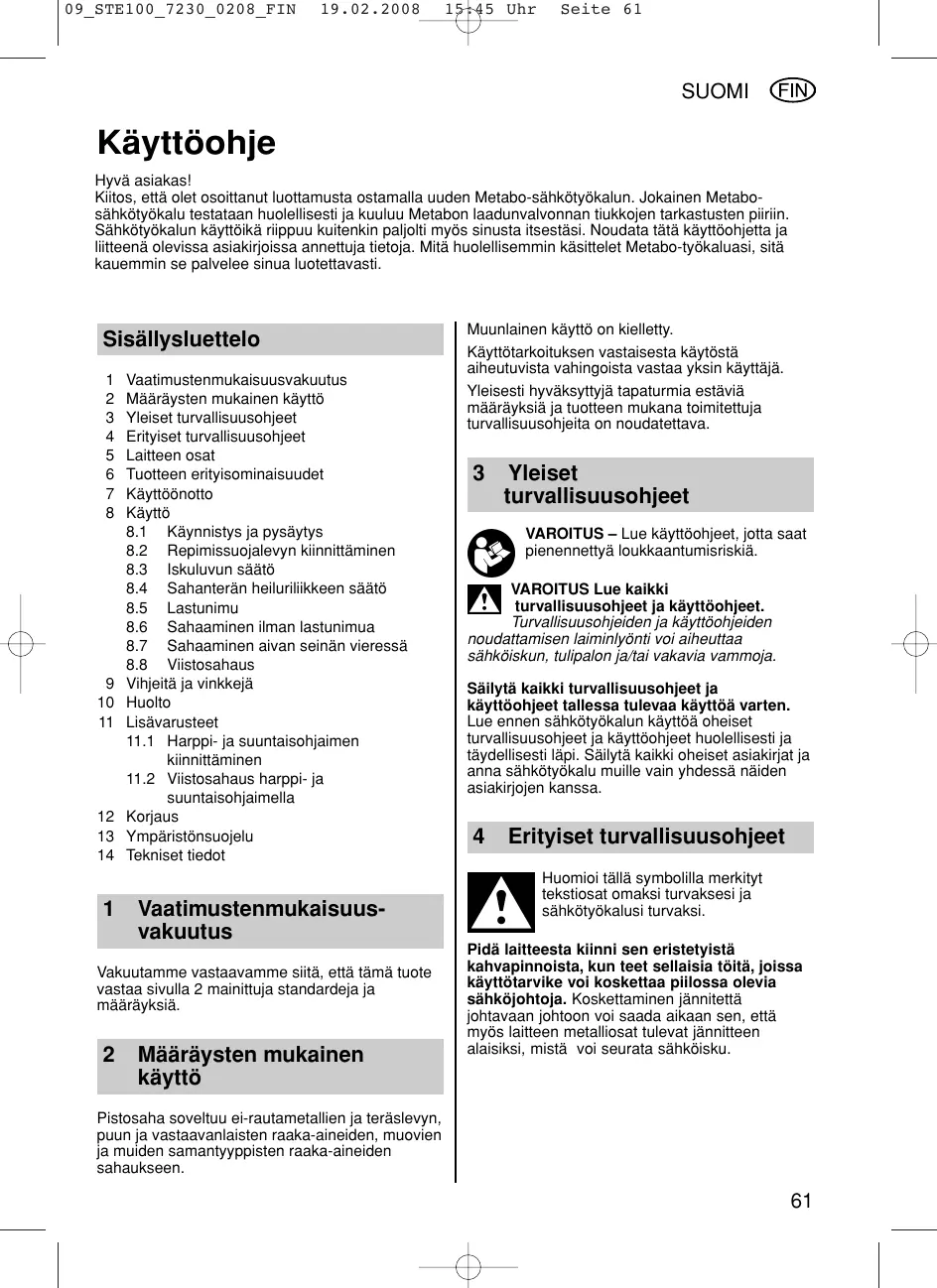

15:45 Uhr Seite 61 SUOMI Käyttöohje Hyvä asiakas! Kiitos, että olet osoittanut luottamusta ostamalla uuden Metabo-sähkötyökalun. Jokainen Metabosähkötyökalu testataan huolellisesti ja kuuluu Metabon laadunvalvonnan tiukkojen tarkastusten piiriin. Sähkötyökalun käyttöikä riippuu kuitenkin paljolti myös sinusta itsestäsi. Noudata tätä käyttöohjetta ja liitteenä olevissa asiakirjoissa annettuja tietoja. Mitä huolellisemmin käsittelet Metabo-työkaluasi, sitä kauemmin se palvelee sinua luotettavasti. Sisällysluettelo

Vaatimustenmukaisuusvakuutus Määräysten mukainen käyttö Yleiset turvallisuusohjeet Erityiset turvallisuusohjeet Laitteen osat Tuotteen erityisominaisuudet Käyttöönotto Käyttö

8.1 Käynnistys ja pysäytys

8.2 Repimissuojalevyn kiinnittäminen

8.4 Sahanterän heiluriliikkeen säätö

8.6 Sahaaminen ilman lastunimua

8.7 Sahaaminen aivan seinän vieressä

Vihjeitä ja vinkkejä Huolto Lisävarusteet

11.1 Harppi- ja suuntaisohjaimen

11.2 Viistosahaus harppi- ja

suuntaisohjaimella Korjaus Ympäristönsuojelu Tekniset tiedot Vaatimustenmukaisuusvakuutus Vakuutamme vastaavamme siitä, että tämä tuote vastaa sivulla 2 mainittuja standardeja ja määräyksiä.

Määräysten mukainen käyttö Muunlainen käyttö on kielletty. Käyttötarkoituksen vastaisesta käytöstä aiheutuvista vahingoista vastaa yksin käyttäjä. Yleisesti hyväksyttyjä tapaturmia estäviä määräyksiä ja tuotteen mukana toimitettuja turvallisuusohjeita on noudatettava.

Yleiset turvallisuusohjeet VAROITUS – Lue käyttöohjeet, jotta saat pienennettyä loukkaantumisriskiä. VAROITUS Lue kaikki turvallisuusohjeet ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet tallessa tulevaa käyttöä varten. Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöohjeet huolellisesti ja täydellisesti läpi. Säilytä kaikki oheiset asiakirjat ja anna sähkötyökalu muille vain yhdessä näiden asiakirjojen kanssa.

Erityiset turvallisuusohjeet Huomioi tällä symbolilla merkityt tekstiosat omaksi turvaksesi ja sähkötyökalusi turvaksi. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku. Pistosaha soveltuu ei-rautametallien ja teräslevyn, puun ja vastaavanlaisten raaka-aineiden, muovien ja muiden samantyyppisten raaka-aineiden sahaukseen.

15:45 Uhr Seite 62 SUOMI Käytä aina suojalaseja, kuulosuojaimia, työkäsineitä ja kunnollisia jalkineita sähkötyökalua käyttäessäsi. Tietyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset. - Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria. - Pölyn tehokkaan poistamisen varmista-miseksi käytä sopivaa Metabo-imuria yhdessä tämän sähkötyökalun kanssa. - Huolehdi työpisteen hyvästä tuuletuksesta. - Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta. Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

Laitteen osat Katso sivu 3.

Säätöpyörä iskuluvun esivalintaan ja portaattomaan säätöön Lukituspainike virtakytkimen lukitsemiseksi – kestokytkentä (STEB 135, STEB 135 Plus) Virtakytkin (STEB 135, STEB 135 Plus) Liukukytkin (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition) Sahanterän heiluriliikkeen säätöpyörä Suojus Sahanterän pikakiinnityslaite (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Sahanterän kiinnityslaite (STE 135, STEB 135) Suojakupu Repimissuojalevy Pistosahanterä Jalkalevy Imuliitäntä Kuusiokoloavaimen säilytys Kuusiokoloavain

• varustelusta riippuen

Tuotteen erityisominaisuudet Alhaalla sijaitseva terän tukirulla ohjausurin – erityisen tarkkaan työskentelyyn. Suuri leikkausteho viisiasentoisen heiluriliikkeen ansiosta. Kotelo kulutusta kestävää alumiinipainevalua – hyvä lämmönjohtavuus suojaa ylikuumenemiselta.

Käyttöönotto Varmista ennen käyttöönottoa, että laitteen tyyppikilpeen merkitty verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja. Älä käynnistä konetta, jos siihen ei ole kiinnitetty sahanterää! Vedä verkkopistoke pistorasiasta ennen sahanterän vaihtoa. Pistosahanterän kiinnittäminen Käännä suojus (6) ylös ja poista suojakansi (8): Vedä suojakannen (8) osat erilleen urituksen kohdalta ja nosta suojakansi (8) pois. STE 135, STEB 135: Avaa kuusiokoloruuvi. Työnnä pistosahanterä (10) perille sahanterän kiinnityslaitteeseen (7). Sahanterän on asetuttava oikein tukirullan uraan. Kiristä kuusiokoloruuvi. STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Käännä sahanterän pikakiinnityslaitteen (7) kiinnitysvipu vasteeseen saakka. Työnnä pistosahanterä (10) perille sahanterän pikakiinnityslaitteeseen (7). Sahanterän on asetuttava oikein tukirullan uraan. Päästä kiinnitysvipu irti.

Käyttö Käynnistys ja pysäytys Vältä koneen tahatonta käynnistymistä: Kytke kone pois päältä, kun irrotatpistokkeen pistorasiasta tai sähkökatkoksen sattuessa STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition: Käynnistys Työnnä liukukytkin (4) eteen. 1 päällä 09_STE100_7230_0208_FIN

15:45 Uhr Seite 63 SUOMI Pysäytys Paina liukukytkimen (4) takaosaa. Liukukytkin (4) palautuu. 0 pois päältä

Sahaaminen aivan seinän vieressä

STEB 135, STEB 135 Plus: Paina virtakytkintä (3). Kestokytkentä Paina virtakytkin (3) alas vasteeseen saakka ja pidä alaspainettuna. Paina lukitusnäppäintä (2) ja pidä alaspainettuna. Päästä ensin irti virtakytkin (3), sitten lukitusnäppäin (2). Avaat lukituksen painamalla virtakytkimen (3) alas vasteeseen saakka ja päästämällä irti. Repimissuojalevyn kiinnittäminen Kiinnitä repimissuojalevy (9) paikoilleen jalkalevyn (11) vasteeseen saakka. Iskuluvun säätö Suositellut säätöarvot löydät sivulta 2.

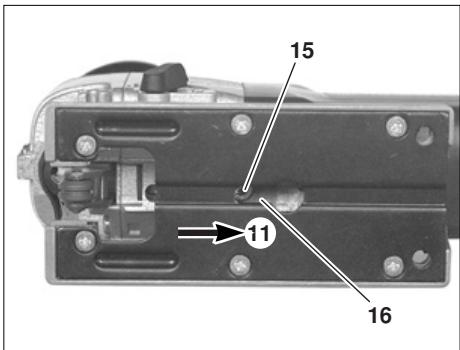

Irrota suojakupu (8) ja repimissuojalevy (9). Avaa jalkalevyssä (11) oleva kuusiokoloruuvi (15) ja aseta jalkalevy etummaiseen kiinnitysaukkoon (16). Kiristä kuusiokoloruuvi (15).

Sahanterän heiluriliikkeen säätö Käännä säätöpyörää (5). 0 = heiluriliike on kytketty pois päältä 5 = suurin mahdollinen heiluriliike Suositellut säätöarvot löydät sivulta 2. Lastunimu Paras imutulos saadaan yhdessä suojakuvun (8) kanssa. Kytke tarkoitukseen soveltuva imuri imuliitoskappaleeseen (12) lastujen imemiseksi. Imuliitoskappaleen asennus Työnnä imuliitoskappale (12) vasteeseen saakka. Imuliitoskappaleen poisto Vedä imuliitoskappale (12) ulos. Sahaaminen ilman lastunimua Irrota suojakupu (8). Käännä suojus (6) alas.

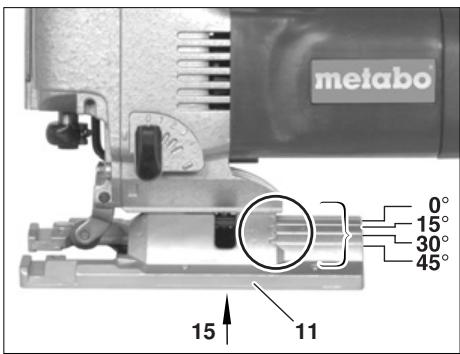

Irrota suojakupu (8), repimissuojalevy (9) ja imuliitoskappale (12). Avaa jalkalevyssä (11) oleva kuusiokoloruuvi (15). Vedä jalkalevy (11) eteenpäin, käännä ja työnnä taaksepäin yhteen lovista. Kiristä kuusiokoloruuvi (15). Kulloinkin säädetty kulma on luettavissa jalkalevyn rungosta. Esiasetettuina ovat 15°, 30° ja 45° kulmat. Kun on sahattava viistoon erittäin tarkasti, on suositeltavaa suorittaa koesahaus ja tarkistaa tulos kulmamitalla.

Vihjeitä ja vinkkejä 11 Lisävarusteet Erilaisten raaka-aineiden sahaus Sahatessasi metalleja voitele sahanterä Metabon jäähdytys/voitelupuikolla. Sahatessasi pleksilasia kastele sahauskohta vedellä. Sahaa alle 1 mm paksuiset pellit puisella alustalla. Käytä ainoastaan alkuperäisiä Metabon lisävarusteita. Tarvitessasi lisävarusteita käänny jälleenmyyjäsi puoleen. Oikeiden lisävarusteiden löytymiseksi ilmoita kauppiaalle sähkötyökalusi tarkka malli. Työstökappaleen lävistäminen Ohuissa työstettävissä kappaleissa (paitsi metalli) pistosahanterä voidaan pistää työstettävään kappaleeseen poraamatta ensin reikää. Ohjaa pistosahaa molemmin käsin. Mahdolliset lisävarusteet (sivu 4): A Pistosahanterä B Suojalevy estää työstökappaleiden arkojen pintojen naarmuuntumisen. C Repimissuojalevy D Harppi- ja suuntaisohjain E Imuletku F Ohjauslaite, jota tarvitaan käytettäessä pistosahaa ohjauskiskon kanssa G Ohjauskisko 1500 mm H Kiristyssanka I Pistosahapöytä ja kiristyssanka työpöytään kiinnittämistä varten Lisätarvikkeiden täydellinen ohjelma katso www.metabo.com tai pääluettelo

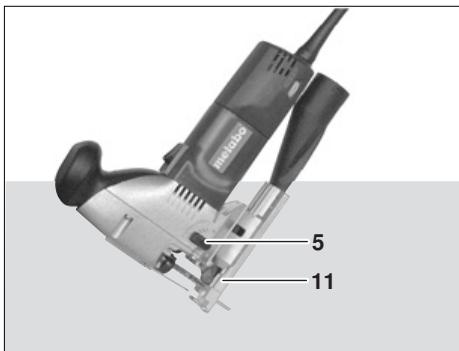

Aseta säätöpyörä (5) asentoon “0”. Aseta pistosaha niin, että jalkalevyn (11) etureuna on työstökappaletta vasten. Pidä lujasti kiinni käynnistetystä pistosahasta ja vie se hitaasti alas. Kun sahanterä on mennyt työstökappaleen läpi, voit käynnistää heiluriliikkeen. Työstettäessä paksumpia kappaleita on ensin porattava reikä, josta sahauksen voi aloittaa.

Harppi- ja suuntaisohjaimen kiinnittäminen Ø 100 - Ø 360 mm pyöröjen sahaamiseen ja levynreunojen kanssa yhdensuuntaiseen sahaamiseen (suurin mahdollinen etäisyys reunasta 210 mm). Suuntaisohjaimen kiinnittäminen

10 Huolto Varo loukkaamasta itseäsi pistosahanterään! Huolla laite vain, kun sahanterä ei liiku! Kytke pistosahan virta pois päältä ja ota verkkopistoke pistorasiasta! Puhdista tarvittaessa sahanterän tukirullan takana oleva ilmanpoistoaukko. Laita sahanterän tukirullaan ajoittain tippa öljyä. Vaihdata hiiliharjat vain valmistajan korjaamossa tai vastaavassa alan liikkeessä.

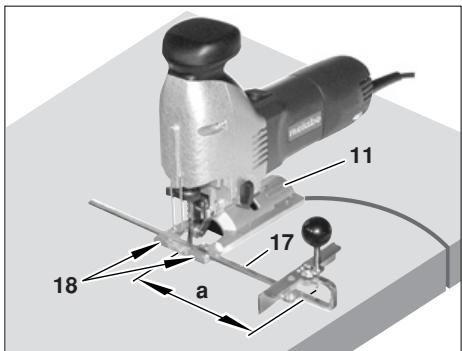

Aseta harppi- ja suuntaisohjain (17) jalkalevyn (11) uraan. Säädä mitta (a). Kiristä ruuvit (18) etupuolelta. Poista ruuvit (18) harppi- ja suuntaisohjaimen käytön jälkeen, koska pistosahan tärinä voi irrottaa ne. 09_STE100_7230_0208_FIN

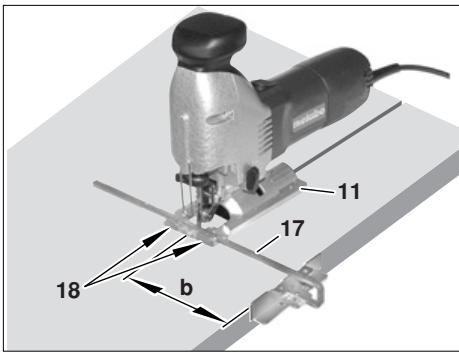

15:45 Uhr Seite 65 SUOMI Suuntaisohjaimen kiinnitys 13 Ympäristönsuojelu

Metabon pakkaukset voidaan kierrättää sataprosenttisesti. Loppuun käytetyt sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka myös voidaan kierrättää. Tämä käyttöohje on painettu kloorittomasti valkaistulle paperille. Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! EU-direktiivin 2002/96/EG mukaan koskien käytettyjä sähkö- ja elektroniikkalaitteita, käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöä säästävään kierrätykseen. Aseta suuntaisohjain (17) jalkalevyn (11) uraan. Säädä mitta (b). Kiristä ruuvit (18) etupuolelta. Poista ruuvit (18) harppi- ja suuntaisohjaimen käytön jälkeen, koska pistosahan tärinä voi irrottaa ne.

Viistosahaus harppi- ja suuntaisohjaimella Poista suojakupu (8), repimissuojalevy (9) ja imuliitoskappale (12). Avaa jalkalevyssä (11) oleva kuusiokoloruuvi (15). Työnnä jalkalevy (11) eteenpäin, kallista ja lukitse 15 tai 30 asteen kulmaan. 45 asteen kulmaa varten kallista pistosahaa vasemmalle. Pistosahaa ei saa kallistaa oikealle, sillä muutoin sahanterän kiinnityslaite vaurioituu. Kiristä kuusiokoloruuvi (15). 12 Korjaus Vain sähköalan ammattilainen saa korjata sähkötyökaluja! Korjauksen tarpeessa olevat Metabo sähkötyökalut voidaan lähettää varaosalistalla annettuun osoitteeseen. Lähettäessäsi laitteen korjattavaksi mainitse myös todettu vika.

Paino (kg) 2,6 2,5 2,6 Tyypillinen A-äänitaso: Äänitaso LpA dB (A) Äänitehontaso LWA dB (A) Epävarmuus KpA, KWA dB (A)

Epävarmuus (värähtely) Kh, CM (m/s2) 1,5 1,5 1,5 Värähtelyemissioarvo (Sahaus puuhun) ah, CW (m/s2)

Epävarmuus (värähtely) Kh, CW (m/s2) 1,5 1,5 1,5 Materiaalin vahvuus (mm): - puu - ei-rautametallit - teräslevy Iskuluku kuormittamattomana (min-1) EN 60745 mukaan mitattu värähtelyn kokonaisarvo (kolmen suunnan vektorisumma): Värähtelyemissioarvo (Metallilevyn sahaus) ah, CM (m/s2)

15:45 Uhr Seite 67 SUOMI Käytä kuulosuojaimia! Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelykuormituksen alustavaan arviointiin. Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttöterillä tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa. Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa. Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi. Oikeus teknisiin muutoksiin pidätetään. Mittaustulokset EN 60745 mukaan. Melutaso voi koneella työskennellessä ylittää 85 dB(A)
