MANUAL DE UTILIZADOR STE100+ METABO

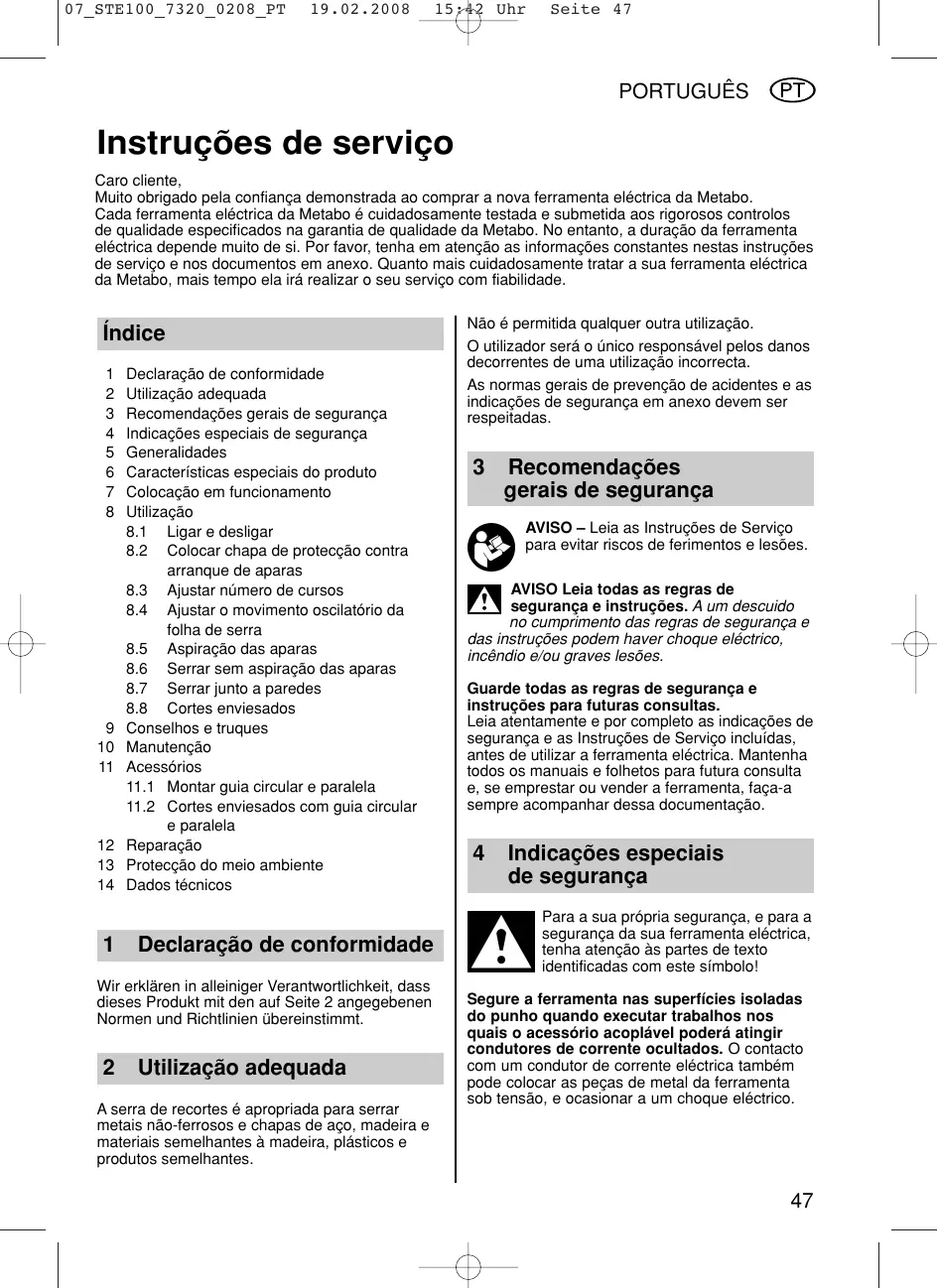

Instruções de serviço
Caro cliente,
Muito obrigado pela confiança demonstrada ao comprar a nova ferramenta eléctrica da Metabo.
Cada ferramenta eléctrica da Metabo é cuidadosamente testada e submetida aos rigorosos controlos de qualidade especificados na garantia de qualidade da Metabo. No entanto, a duração da ferramenta eléctrica depende muito de si. Por favor, tenha em atenção as informações constantes nestas instruções de serviço e nos documentos em anexo. Quanto mais cuidadosamente tratar a sua ferramenta eléctrica da Metabo, mais tempo ela irá realizar o seu serviço com fiabilidade.
Índice
1 Declaração de conformidade
2 Utilização adequada
3 Recomendações gerais de segurança
4 Indicações especiais de segurança
5 Generalidades
6 Características especiais do produto
7 Colocação em funcionamento
8 Utilização
8.1 Ligar e desligar
8.2 Colocar chapa de protecção contra arranque de aparas
8.3 Ajustar número de cursos
8.4 Ajustar o movimento oscilatório da folha de serra
8.5 Aspiração das aparas
8.6 Serrar sem aspiração das aparas
8.7 Serrar junto a paredes
8.8 Cortes enviesados
9 Conselhos e truques
10 Manutenção
11 Acessórios
11.1 Montar guia circular e paralela
11.2 Cortes enviesados com guia circular e paralela
12 Reparação
13 Protecção do meio ambiente
14 Dados técnicos
1 Declaração de conformidade
2 Utilização adequada
A serra de recortes é apropriada para serrar metais não-ferrosos e chapas de aço, madeira e materiais semelhantes à madeira, plásticos e produtos semelhantes.
Não é permitida qualquer outra utilização.
O utilizador será o único responsável pelos danos decorrentes de uma utilização incorrecta.
As normas gerais de prevenção de acidentes e as indicações de segurança em anexo devem ser respeitadas.
3 Recomendações gerais de segurança
AVISO – Leia as Instruções de Serviço para evitar riscos de ferimentos e lesões.
AVISO Leia todas as regras de segurança e instruções. A um descuido no cumprimento das regras de segurança e instruções podem haver choque eléctrico, dio e/ou graves lesões.
Guarde todas as regras de segurança e instruções para futuras consultas.
Leia atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas, antes de utilizar a ferramenta eléctrica. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.
4 Indicações especiais de segurança
Para a sua própria segurança, e para a segurança da sua ferramenta eléctrica, tenha atenção às partes de texto identificadas com este símbolo!
Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico.
PORTUGUÊS
Ao trabalhar com a sua ferramenta eléctrica, use sempre óculos de protecção, protecção acústica, luvas e calçado de trabalho!
Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde.
O contacto ou a inalação de pós pode causa reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades.
Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos.
- Assim que possível, utilize uma aspiração de pó.
- Para obter um elevado grau de aspiração de pó, utilize um aspirador de pó Metabo adequado, juntamente com esta ferramenta eléctrica.
- Providencie uma boa ventilação do local de operação.
- Recomenda-se o uso de uma máscara respiratória com classe de filtração P2.
Siga as regulamentações válidas no seu País, para os materiais a serem tratados.
5 Generalidades
1 Roda de ajuste para pré-selecção e alteração contínua do número de cursos
2 * Tecla de fixação para bloqueio do interruptor de premir – ligação permanente (STEB 135, STEB 135 Plus)
3 * Interruptor de premir (STEB 135, STEB 135 Plus)
4 * Interruptor de corrediça (STE 100 Plus, STE 135, ST STE Partner Edition)
5 Botão rotativo para a regulação do movimento oscilatório da folha de serra de recortes
6 Aro de protecção
7 * Dispositivo de fixação rápida da folha de serra (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Dispositivo de fixação da folha de serra (STE 135, STEB 135)
8 Tampa de protecção
9 Chapa de protecção contra arranque de aparas
10 Folha de serra de recortes
11 Placa de base
12 Bocal de aspiração
13 Receptáculo da chave sextavada
14 Chave sextavada
* dependente do equipamento
6 Características especiais do produto
Roldana de apoio da folha de serra colocada a um nível baixo, com ranhura de guia – para cortes extremamente precisos.
Curso oscilatório em 5 passos, ajustável, para elevado rendimento de corte.
Carcaça em alumínio injectado à prova de desgaste, com boa dissipação de calor para protecção contra sobreaquecimento.
7 Colocação em funcionamento
Antes da colocação em funcionamento, compare a tensão e a frequência de rede indicadas na placa de características com os dados da sua rede de alimentação, Veja se estas coincidem.
Não deixar a máquina funcionar sem folha de serra!
Antes de substituir a folha de serra, retire a ficha da tomada de corrente.
Colocação da folha de serra de recortes
Para o efeito, levantar o aro de protecção (6) ou retirar a tampa de protecção (8);
Abrir a tampa de protecção (8) puxando no estriamento, e retirar a tampa de protecção (8) pela frente.
STE 135, STEB 135: Soltar o parafuso de sextavado interno. Introduzir a folha de serra tico-tico (10) até ao batente no dispositivo de fixação da folha de serra (7). A folha de serra tico-tico deve encaixar na ranhura da roldana de apoio. Apertar o parafuso de sextavado interno.
STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Rodar até ao batente a alavanca tensora do dispositivo de fixação rápida da folha de serra (7).
Introduzir a folha de serra de recortes (10) até ao batente no dispositivo de fixação rápida da folha de serra (7). A folha de serra de recortes deve encaixar bem na ranhura da roldana de apoio.
Soltar a alavanca tensora.
8 Utilização
8.1 Ligar e desligar
Evite ligar a ferramenta eléctrica inadvertidamente! Caso a ficha seja puxada para fora da tomada ou no caso de uma falha de electricidade desligue a ferramenta eléctrica!
STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition:
Ligar
Empurrar o interruptor de corrediça (4) para a frente. 1 Ligado
Desligar
Pressionar na ponta traseira do interruptor de corrediça (4). O interruptor de corrediça (4) salta para trás. 0 Desligado
STEB 135, STEB 135 Plus:
Accionar o interruptor de premir (3).
Ligação permanente
Premir o interruptor de premir (3) até ao batente e manter premido. Premir a tecla de fixação (2) e manter premida. Soltar o interruptor de premir (3) e, depois, a tecla de fixação (2). Para desbloquear o interruptor de premir (3), premir até ao batente e soltar.
8.2 Colocar a chapa de protecção contra arranque de aparas
Introduzir a chapa de protecção contra arranque de aparas (9) até ao batente na placa de base (11).
Valores de ajuste recomendados, consultar página 2.
8.4 Ajustar o movimento oscilatório da folha de serra
Accionar o botão rotativo (5). 0 = o movimento oscilatório está desactivado 5 = movimento oscilatório máximo Valores de ajuste recomendados, consultar página 2.
8.5 Aspiração de aparas
Pode obter os melhores resultados de aspiração em conjunto com a tampa de protecção (8). Para aspirar as aparas, ligar um aspirador apropriado ao bocal de aspiração (12).
Colocar o bocal de aspiração
Introduzir o bocal de aspiração (12) até ao batente.
Retirar o bocal de aspiração
Puxar o bocal de aspiração (12) para fora.
8.6 Serrar sem aspiração de aparas
Retirar a tampa de protecção (8). Dobrar para baixo o aro de protecção (6).
Retirar a tampa de protecção (8) e a chapa de protecção contra arranque de aparas (9).
Soltar o parafuso de sextavado interno (15) na placa de base (11) e colocar a placa de base no suporte dianteiro (16).
Apertar o parafuso de sextavado interno (15).
Retirar a tampa de protecção (8), a chapa de protecção contra arranque de aparas (9) e o bocal de aspiração (12).
Soltar o parafuso de sextavado interno (15) na placa de base (11).
Empurrar a placa de base (11) para a frente, torcê-la e empurrar para trás para um dos entalhes.
Apertar o parafuso de sextavado interno (15).

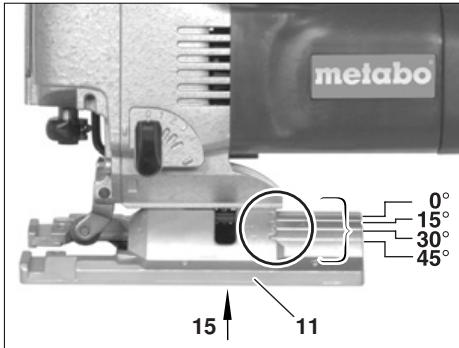

O ângulo respectivamente ajustado pode ser lido no número indicado na base da placa de base.
PORTUGUÊS
O ajuste do ângulo para 15°, 30°, 45° está prédefinido através de entalhes.

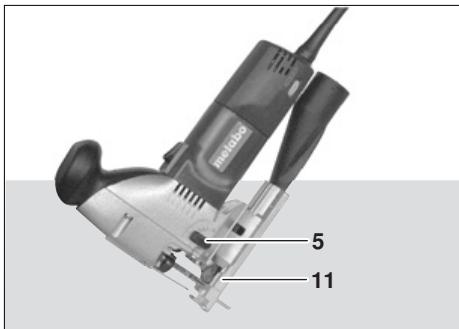

Para se efectuarem cortes enviesados muito precisos, executar um corte de teste e verificar com um esquadro.
9 Conselhos e truques
Serrar diferentes materiais
Ao serrar metais, lubrificar a folha de serra com um batôn lubrificante de refrigeração da Metabo.
Ao serrar vidro acrílico, humedecer a linha de corte com água.
Serrar as chapas com menos de 1 mm de espessura sobre uma base de madeira.
Picar
No caso de materiais pouco espessos (excepto metal), pode picar-se no material com a folha de serra de recortes, sem antes se fazer um furo. Para tal, guiar a serra de recortes com ambas as mãos.
Regular o botão rotativo (5) para a posição "0".
Colocar a serra de recortes com o bordo dianteiro da placa de base (11) no material.
Segurar bem a serra de recortes em funcionamento e levá-la lentamente para baixo.
Quando a folha de serra tiver perfurado por corte, o movimento oscilatório pode ser conectado. No caso de materiais mais espessos, deve primeiro fazer-se uma perfuração na qual a folha de serra possa ser introduzida.
10 Manutenção
Perigo de lesões através de folha de serra de recortes afiada. A manutenção deve ser efectuada apenas com a folha de serra de recortes parada! Desligar a serra de recortes e retirar a ficha da tomada de corrente!
Em caso de necessidade, limpar a abertura de saída do ar por detrás da roldana de apoio da folha de serra. De tempos a tempos, deitar uma gota de óleo na roldana de apoio da folha de serra.
Mandar substituir as escovas de carvão apenas no fabricante ou num serviço especializado correspondente.
11 Acessórios
Utilize apenas acessórios originais da Metabo.
Se necessitar acessórios, dirija-se, por favor, ao seu vendedor.
Para a escolha do acessório correcto, informe o seu vendedor sobre o modelo exacto da sua ferramenta eléctrica.
Acessórios disponíveis (página 4):
A Folha de serra de recortes
B A placa de protecção reduz o riscar das superfícies de material delicadas.
C Chapa de protecção contra arranque de aparas
D Guia circular e paralela
E Tubo de aspiração
F Dispositivo guia para utilização da serra de recortes com a barra-guia
G Barra-guia 1500 mm
H Estribo tensor
I Mesa para serra de recortes (com estribo tensor para fixação à bancada de trabalho)
Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal
11.1 Montar a guia circular e paralela
Para serrar círculos de ∅ 100 mm a 360 mm, e para cortes paralelos a um bordo (máx. 210 mm).

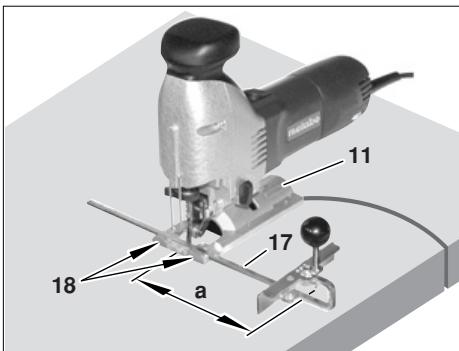

Montar a guia circular
Introduzir a guia paralela e circular (17) na ranhura da placa de base (11).
Ajustar a medida (a).
Apertar os parafusos (18) pelo lado frontal.
Após a utilização da guia circular e paralela, desaparafusar os parafusos (18), pois eles podem soltar-se com a vibração da serra de recortes.

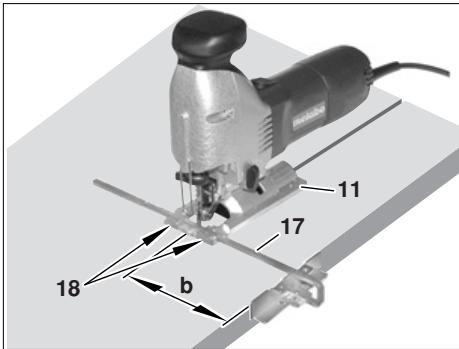

Montar a guia paralela
Introduzir a guia paralela (17) na ranhura da placa de base (11). Ajustar a medida (b).
Apertar os parafusos (18) pelo lado frontal.
Após a utilização da guia circular e paralela, desaparafusar os parafusos (18), pois eles podem soltar-se com a vibração da serra de recortes.
11.2 Cortes enviesados com guia circular e paralela
Retirar a tampa de protecção (8), a chapa de protecção contra arranque de aparas (9) e o bocal de aspiração (12).
Soltar o parafuso de sextavado interno (15) na placa de base (11). Empurrar para a frente a placa de base (11), rodá-la e empurrar para trás, para os entalhes, para um ângulo enviesado de 15° e 30°.
Para um ângulo enviesado de 45°, virar a serra de recortes para a esquerda. A serra de recortes não pode ser virada para a direita, caso contrário o dispositivo de fixação da folha de serra será danificado.
Apertar o parafuso de sextavado interno (15).
12 Reparação
As reparações nas ferramentas eléctricas só podem ser efectuadas por electricistas especializados!
Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes.
No envio para a reparação, descreva, por favor, o defeito verificado.
13 Protecção do meio ambiente
As embalagens da Metabo são 100 % recicláveis. As ferramentas eléctricas e os acessórios usados contêm uma grande quantidade de matéria prima e material sintético útil, que também podem ser submetidos a um processo de reciclagem.
Este manual de instruções está impresso em papel branqueado sem cloro.
Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos
e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.
14 Dados técnicos
| STE 100 Plus | STE 135 STE 135 Plus STE Partner Edition | STEB 135 STEB 135 Plus | |
| Espessura do material em mm: | |||
| - Madeira | 110 | 135 | 135 |
| - Metais não-ferrosos | 25 | 35 | 35 |
| - Chapa de aço | 8 | 10 | 10 |
| N.o de cursos em vazio r.p.m. | 1000 - 2800 | 1000 - 3000 | 1000 - 3000 |
| Consumo nominal em Watt | 680 | 720 | 720 |
| Potência debitada em Watt | 400 | 450 | 450 |
| Peso em Kg | 2,6 | 2,5 | 2,6 |
| Nível sonoro típico de avaliação A:Nível de pressão acústica L_pA em dB (A) | 89 | 89 | 89 |
| Nível de potência acústica L_WA em dB (A) | 100 | 100 | 100 |
| Insegurança K_pA, K_WA em dB (A) | 3 | 3 | 3 |
| Valor total de vibrações(soma vectorial de três direcções)averiguado conforme norma EN 60745: | |||
| Valor da emissão de vibrações(Serrar chapa metálica) a_h, CM (m/s2) | 5 | 5 | 5 |
| Insegurança (vibração) K_h, CM (m/s2) | 1,5 | 1,5 | 1,5 |
| Valor da emissão de vibrações(Serrar em madeira) a_h, CW (m/s2) | 13 | 13 | 9 |
| Insegurança (vibração) K_h, CW (m/s2) | 1,5 | 1,5 | 1,5 |
Usar protecção acústica!
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação.
Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação.
Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: Manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação.
Reservado o direito de proceder a modificações técnicas no sentido do desenvolvimento técnico. Valores de medição avaliados de acordo com EN 60745. O nível de ruido durante o trabalho pode exceder 85 dB (A).
