STE100+ - σέγα πριονιού METABO - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Παλινδρομικό πριόνι
Μάρκα	METABO
Μοντέλο	STE100+
Μέγ. πάχος κοπής (ξύλο)	110 mm
Μέγ. πάχος κοπής (μη σιδηρούχα μέταλλα)	25 mm
Μέγ. πάχος κοπής (λαμαρίνα χάλυβα)	8 mm
Ταχύτητα χωρίς φορτίο	1000 - 2800 παλμοί/λεπτό
Ονομαστική απορροφούμενη ισχύς	680 W
Χρήσιμη ισχύς	400 W
Βάρος	2,6 kg
Στάθμη ηχητικής πίεσης LpA	89 dB(A)
Στάθμη ηχητικής ισχύος LWA	100 dB(A)
Τιμή εκπομπής δόνησης (κοπή μετάλλου)	5 m/s²
Τιμή εκπομπής δόνησης (κοπή ξύλου)	13 m/s²
Τροφοδοσία	Δίκτυο 230 V ~ 50 Hz (σύμφωνα με την πινακίδα τεχνικών χαρακτηριστικών)
Εκκρεμής κίνηση	Ρυθμιζόμενη σε 5 θέσεις (0 έως 5)
Σύσφιξη λεπίδας	Γρήγορη χωρίς εργαλείο (διάταξη ταχείας σύσφιξης)
Πλάκα κατά των θραυσμάτων	Ναι, αφαιρούμενη
Καπάκι προστασίας από σκόνη	Ναι
Αναρρόφηση πριονιδιών	Σωλήνας εξαγωγής για ηλεκτρική σκούπα
Κύλινδρος στήριξης	Με αυλάκι οδήγησης για ακρίβεια
Κάλυμμα μειωτήρα	Από χυτό αλουμίνιο υπό πίεση
Λοξές κοπές	Έως 45° με εγκοπές στις 15°, 30°, 45°
Οδηγός κοπής (αξεσουάρ)	Για κυκλικές και παράλληλες κοπές
Διπλή μόνωση	Ναι (σύμφωνα με πρότυπα ασφαλείας)

Συχνές ερωτήσεις - STE100+ METABO

Πώς αλλάζετε τη λεπίδα πριονιού στο STE100+;

Γυρίστε το μοχλό σύσφιξης της διάταξης ταχείας σύσφιξης (7) μέχρι τέρμα. Εισαγάγετε τη λεπίδα πριονιού (10) μέχρι τέρμα στη διάταξη, φροντίζοντας να είναι καλά τοποθετημένη στην αυλάκωση του κυλίνδρου στήριξης. Απελευθερώστε το μοχλό σύσφιξης. Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε τη συσκευή.

Πώς ρυθμίζετε την εκκρεμή κίνηση;

Χρησιμοποιήστε το περιστροφικό κουμπί (5) για να ρυθμίσετε την εκκρεμή κίνηση σε 5 θέσεις: 0 (απενεργοποιημένη) έως 5 (μέγιστη). Οι συνιστώμενες τιμές βρίσκονται στη σελίδα 2 των οδηγιών για διαφορετικά υλικά.

Πώς εκτελείτε μια κοπή με βύθιση;

Ρυθμίστε το περιστροφικό κουμπί (5) στη θέση 0. Τοποθετήστε την μπροστινή άκρη της πλάκας βάσης (11) πάνω στο τεμάχιο, ενεργοποιήστε τη συσκευή και οδηγήστε την αργά προς τα κάτω. Για παχιά τεμάχια, ανοίξτε πρώτα μια τρύπα. Κρατάτε το πριόνι με τα δύο χέρια.

Πώς αναρροφάτε τα πριονίδια;

Συνδέστε μια κατάλληλη ηλεκτρική σκούπα στο σωλήνα εξαγωγής (12). Για βέλτιστη αναρρόφηση, χρησιμοποιήστε το καπάκι προστασίας από σκόνη (8). Για κοπή χωρίς αναρρόφηση, αφαιρέστε το καπάκι και κατεβάστε τον προστατευτικό αναστολέα (6).

Πώς πριονίζετε στο ύψος ενός τοίχου;

Αφαιρέστε το καπάκι προστασίας από σκόνη (8) και την πλάκα κατά των θραυσμάτων (9). Χαλαρώστε τη βίδα (15) στην πλάκα βάσης (11), τοποθετήστε την πλάκα βάσης στην μπροστινή υποδοχή (16) και σφίξτε ξανά τη βίδα.

Πώς ρυθμίζετε μια λοξή κοπή;

Αφαιρέστε το καπάκι προστασίας από σκόνη, την πλάκα κατά των θραυσμάτων και το σωλήνα εξαγωγής. Χαλαρώστε τη βίδα (15) στην πλάκα βάσης, σύρετε την πλάκα βάσης προς τα εμπρός, γυρίστε την και κλειδώστε την στην επιθυμητή εγκοπή (15°, 30° ή 45°). Σφίξτε ξανά τη βίδα.

Ποια αξεσουάρ είναι διαθέσιμα;

Τα γνήσια αξεσουάρ Metabo περιλαμβάνουν: λεπίδες πριονιού, πλάκα κατά των γρατσουνιών, πλάκα κατά των θραυσμάτων, οδηγό για κυκλικές και παράλληλες κοπές, εύκαμπτο σωλήνα αναρρόφησης, ράγα οδήγησης, συνδετήρα στερέωσης και τραπέζι για παλινδρομικό πριόνι. Δείτε τον κατάλογο ή την ιστοσελίδα metabo.com.

Πώς καθαρίζετε και συντηρείτε το παλινδρομικό πριόνι;

Αποσυνδέστε τη συσκευή πριν από κάθε συντήρηση. Καθαρίστε το άνοιγμα εξόδου αέρα πίσω από τον κύλινδρο στήριξης. Τοποθετήστε μια σταγόνα λαδιού στον κύλινδρο από καιρό σε καιρό. Η αντικατάσταση των ψηκτρών πρέπει να γίνεται από επαγγελματία.

Ποιο είναι το βάρος της συσκευής;

Το βάρος του παλινδρομικού πριονιού Metabo STE100+ είναι 2,6 kg.

Πού μπορείτε να βρείτε ανταλλακτικά;

Απευθυνθείτε στον αντιπρόσωπό σας ή σε ένα εξειδικευμένο συνεργείο Metabo. Οι επισκευές πρέπει να εκτελούνται από εξειδικευμένους ηλεκτρολόγους. Τα στοιχεία επικοινωνίας αναγράφονται στη λίστα ανταλλακτικών που παρέχεται με τη συσκευή.

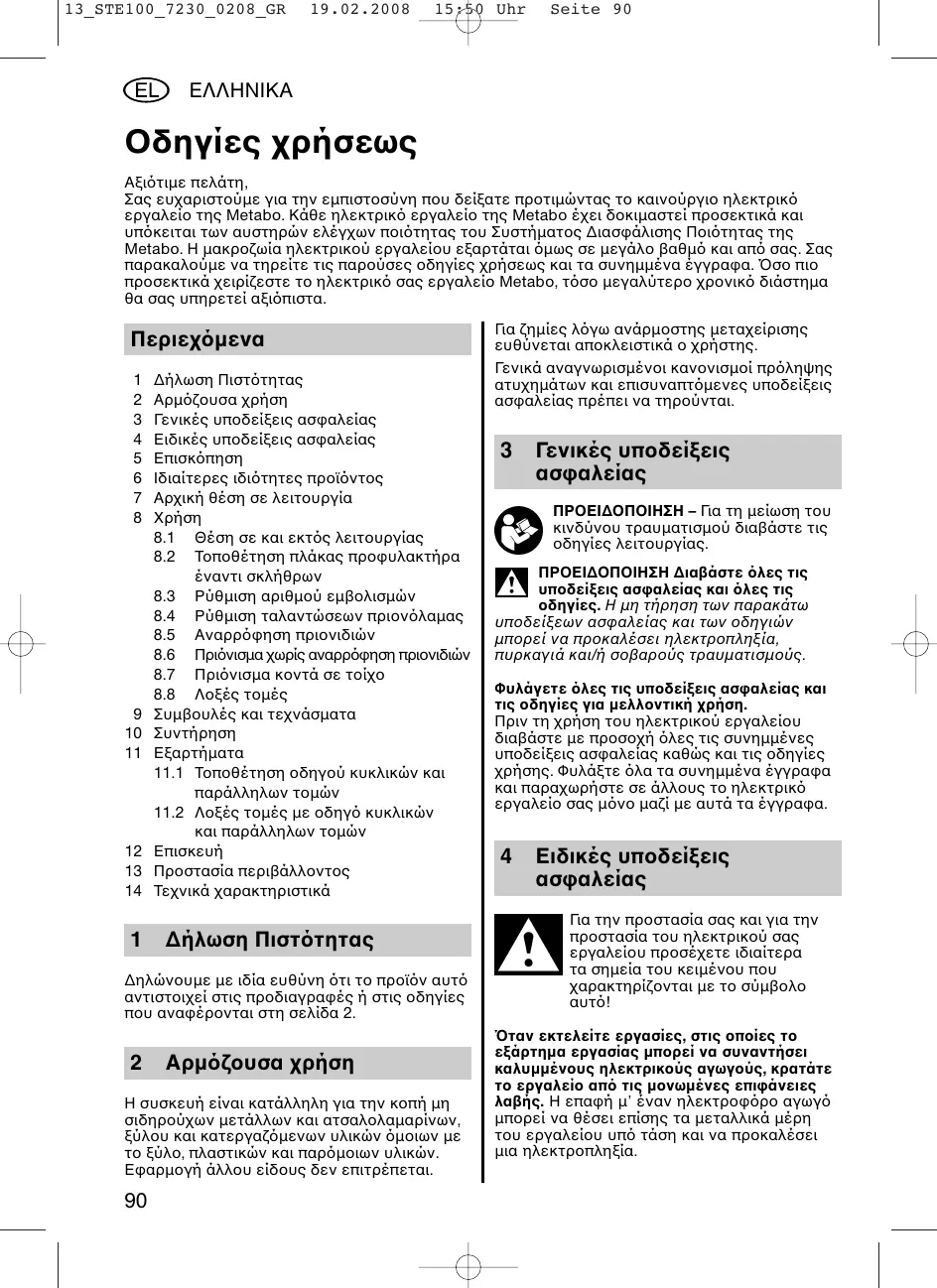

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ STE100+ METABO

Σας ευχαριστούμε για την εμπιστοσύγη που δείξατε προτιμώντας το καινούργιο ηλεκτρικό εργαλείο της Metabo. Κάθε ηλεκτρικό εργαλείο της Metabo έχει δοκιμαστεί προσεκτικά και υπόκειται των αυστηρών ελέγχων ποιότητας του Συστήματος Διασφάλισης Ποιότητας της Metabo. Η μακροζωία ηλεκτρικού εργαλείου εξαρτάται όμως σε μεγάλο βαθμό και από σας. Σας παρακαλούμε να τηρείτε τις παρούσες οδηγίες χρήσεως και τα συνημμένα έγγραφα. Όσο πιο προσεκτικά χειρίζεστε το ηλεκτρικό σας εργαλείο Metabo, τόσο μεγαλύτερο χρονικό διάστημα θα σας υπηρετεί αξιόπιστα.

Περιεχόμενα

1 Δήλωση Πιστότητας
2 Αρμόζουσα χρήση
3 Γενικές υποδείξεις ασφαλείας
4 Ειδικές υποδείξεις ασφαλείας
5 Επισκόπηση
6 Ιδιαίτερες ιδιότητες προϊόντος
7 Αρχική θέση σε λειτουργία
8 Χρήση
8.1 Θέση σε και εκτός λειτουργίας
8.2 Τοποθέτηση πλάκας προφυλακτήρα ἐναντι σκλήθρων
8.3 Ρύθμιση αριθμού εμβολισμών
8.4 Ρύθμιση ταλαντώσεων πριονόλαμας
8.5 Αναρρόφηση πριονιδιών
8.6 Πριόνισμα χωρίς αναρρόφηση πριονιδιών
8.7 Πριόνισμα κοντά σε τοίχο
8.8 Λοξές τομές
9 Συμβουλές και τεχνάσματα
10 Συντήρηση
11 Εξαρτήματα
11.1 Τοποθέτηση οδηγού κυκλικών και παράλληλων τομών
11.2 Λοξές τομές με οδηγό κυκλικών και παράλληλων τομών
12 Επισκευή
13 Προστασία περιβάλλοντος
14 Τεχνικά χαρακτηριστικά

1 Δήλωση Πιστότητας

Δηλώνουμε με ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις προδιαγραφές ή στις οδηγίες που αναφέρονται στη σελίδα 2.

2 Αρμόζουσα χρήση

Η συσκευή είναι κατάλληλη για την κοπή μη σιδηρούχων μετάλλων και ατσαλολαμαρίνων, ξύλου και κατεργαζόμενων υλικών όμοιων με το ξύλο, πλαστικών και παρόμοιων υλικών. Εφαρμογή άλλου είδους δεν επιτρέπεται.

Για ζημίες λόγω ανάρμοστης μεταχείρισης ευθύνεται αποκλειστικά ο χρήστης.

Γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων και επισυναπτόμενες υποδείξεις ασφαλείας πρέπει να τηρούνται.

3 Γενικές υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των παρακάτω υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε με προσοχή όλες τις συνημμένες υποδείξεις ασφαλείας καθώς και τις οδηγίες χρήσης. Φυλάξτε όλα τα συνημμένα έγγραφα και παραχωρήστε σε άλλους το ηλεκτρικό εργαλείο σας μόνο μαζί με αυτά τα έγγραφα.

4 Ειδικές υποδείξεις ασφαλείας

Για την προστασία σας και για την προστασία του ηλεκτρικού σας εργαλείου προσέχετε ιδιαίτερα τα σημεία του κειμένου που χαρακτηρίζονται με το σύμβολο αυτό!

Όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα εργασίας μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς, κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

Κατά την εκτέλεση εργασιών με το ηλεκτρικό σας εργαλείο φοράτε πάντα προστατευτικά ματογυάλια, ωτασπίδες, γάντια εργασίας και στερεά υποδήματα!

Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα.

Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα άτομα.

• Χρησιμοποιείτε κατά το δυνατό μια διάταξη αναρρόφησης της σκόνης.
• Για να πετύχετε έναν υψηλό βαθμό αναρρόφησης της σκόνης, χρησιμοποιείτε έναν κατάλληλο απορροφητήρα Metabo μαζί με αυτό το ηλεκτρικό εργαλείο.
• Φροντίζετε για καλό αερισμό της θέσης εργασίας.
• Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου P2.
  Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζόμενα υλικά.

5 Επισκόπηση

Βλέπε σελίδα 3.

1 Τροχίσκος ρύθμισης για προεπιλογή και αλλαγή του αριθμού διαδρομών χωρίς διαβαθμίσεις
2 * Πλήκτρο ακινητοποίησης για ασφάλιση του πληκτροδιακόπτη - λειτουργία διαρκείας (STEB 135, STEB 135 Plus)
3 * Πληκτροδιακόπτης (STEB 135, STEB 135 Plus)
4 * Συρταρωτός διακόπτης (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition)
5 Περιστρεφόμενο κουμπί για ρύθμιση της ταλάντωσης της πρινόλαμας
6 Προστατευτικό τόξο
7 * Σύστημα ταχείας σύσφιξης πριονόλαμας (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Σύστημα σύσφιξης πριονόλαμας (STE 135, STEB 135)
8 Простатеутико кάλυμμα
9 Πλάκα προφυλακτήρα έναντι σκλήθρων
10 Πριονόλαμα
11 Πέλμα
12 Σύνδεση αναρρόφησης

13 Χώρος φύλαξης εξαγωνικού κλειδιού
14 Εξαγωνικό κλειδί
* ανάλογα με τον εξοπλισμό

6 Ιδιαίτερες ιδιότητες προϊόντος

Ράουλο στήριξης πριονόλαμας που βρίσκεται χαμηλά, με αύλακα οδήγησης - για ιδιαίτερα ακριβείς τομές.

Ταλαντωτές διαδρομές που ρυθμίζονται σε 5 βαθμίδες για ιδιαίτερα υψηλή απόδοση κοπής. Κάλυμμα από σφυρηλατημένο χυτό αλουμίνιο που δε φθείρεται, με καλή απαγωγή θερμότητας, για την προστασία από υπερθέρμανση.

7 Αρχική θέση σε λειτουργία

Πριν την αρχική θέση σε λειτουργία βεβαιωθείτε, ότι η ηλεκτρική τάση και συχνότητα της πινακίδας τύπου της συσκευής συμφωνούν με τα χαρακτηριστικά του ηλεκτρικού δικτύου.

Μην αφήνετε το μηχάνημα να λειτουργεί χωρίς πριονόλαμα!

Πριν την αλλαγή της πριονόλαμας τραβάτε το φις από την πρίζα!

Τοποθέτηση πριονόλαμας

Γι αυτό αναδιπλώστε το προστατευτικό τόξο (6) προς τα πάνω ή αντίστοιχα αφαιρέστε το προστατευτικό κάλυμμα (8): Ανοίξτε με τράβηγμα το προστατευτικό κάλυμμα (8) στην κύρτωση και αφαιρέστε το προστατευτικό κάλυμμα (8) προς τα εμπρός.

STE 135, STEB 135: Λύστε τη βίδα τύπου Άλεν. Περάστε την πριονόλαμα (10) στο σύστημα σύσφιξης πριονόλαμας (7) μέχρι τέρμα. Η πριονόλαμα πρέπει να κάθεται σωστά στην αύλακα του ράουλου στήριξης. Σφίξτε τη βίδα Άλεν.

STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Περιστρέψτε το μοχλό σύσφιξης του συστήματος ταχείας σύσφιξης πριονόλαμας (7) μέχρι τέρμα. Περάστε την πριονόλαμα (10) στο σύστημα ταχείας σύσφιξης πριονόλαμας (7) μέχρι τέρμα. Η πριονόλαμα πρέπει να κάθεται σωστά στην αύλακα του ράουλου στήριξης. Αφήστε ελεύθερο το μοχλό σύσφιξης.

ΕΛΛΗΝΙΚΑ

8 Χρήση

8.1 Θέση σε και εκτός λειτουργίας

Αποφεύγετε την ακούσια εκκίνηση του ηλεκτρικού σας εργαλείου: Θέτετε το ηλεκτρικό σας εργαλείο εκτός λειτουργίας πριν τραβήξετε το φις από την πρίζα ή όταν κοπεί το ρεύμα!

STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition:

Θέση σε λειτουργία

Σπρώξτε το συρταρωτό διακόπτη (4) προς τα εμπρός.

1 Σε λειτουργία

Θέση εκτός λειτουργίας

Πατήστε στην πίσω άκρη του συρταρωτού διακόπτη (4). Ο συρταρωτός διακόπτης (4) πηδά προς τα πίσω. 0 Εκτός λειτουργίας

STEB 135, STEB 135 Plus:

Χειριστείτε τον πληκτροδιακόπτη (3).

Διαρκή θέση σε λειτουργία

Πατήστε τον πληκτροδιακόπτη (3) μέχρι τέρμα και κρατήστε τον πατημένο. Πατήστε το πλήκτρο ακινητοποίησης (2) και κρατήστε το πατημένο.

Αφήστε ελεύθερο πρώτα τον πληκτροδιακόπτη (3) και κατόπιν το πλήκτρο ακινητοποίησης (2).

Για απασφάλιση πατήστε τον πληκτροδιακόπτη (3) μέχρι τέρμα και αφήστε τον ελεύθερο.

8.2 Τοποθέτηση πλάκας προφυλακτήρα έναντι σκλήθρων

Περάστε την πλάκα προφυλακτήρα έναντι σκλήθρων (9) στο πέλμα (11) μέχρι τέρμα.

8.3 Ρύθμιση αριθμού εμβολισμών

Συνιστούμενες τιμές ρύθμισης, βλέπε σελίδα 2.

8.4 Ρύθμιση ταλαντώσεων πριονόλαμας

Πατήστε το κουμπί (5).

0 = ταλάντωση εκτός λειτουργίας

5 = μέγιστη ταλάντωση

Συνιστούμενες τιμές ρύθμισης, βλέπε σελίδα 2.

8.5 Αναρρόφηση πριονιδιών

Βέλτιστα αποτελέσματα αναρρόφησης έχετε σε συνδυασμό με το προστατευτικό κάλυμμα (8). Για αναρρόφηση πριονιδιών χρησιμοποιείτε κατάλληλη ηλεκτρική σκούπα που θα συνδέσετε στη συνδεση αναρρόφησης (12).

Τοποθέτηση συνδέσεων αναρρόφησης

Σπρώξτε τη σύνδεση αναρρόφησης (12) μέσα μέχρι τέρμα.

Αφαίρεση συνδέσεων αναρρόφησης

Αφαιρέστε με τράβηγμα τη σύνδεση αναρρόφησης (12).

8.6 Πριόνισμα χωρίς αναρρόφηση πριονιδιών

Αφαιρέστε το προστατευτικό κάλυμμα (8).

Αναδιπλώστε προς τα κάτω το προστατευτικό τόξο (6).

8.7 Πριόνισμα κοντά σε τοίχο

Αφαιρέστε το προστατευτικό κάλυμμα (8) και την πλάκα προφυλακτήρα έναντι σκλήθρων (9). Λύστε τη βίδα Άλεν (15) του πέλματος (11) και περάστε το πέλμα στην εμπρόσθια υποδοχή (16). Σφίξτε τη βίδα Άλεν (15).

8.8 Λοξές τομές

Αφαιρέστε το προστατευτικό κάλυμμα (8), την πλάκα προφυλακτήρα έναντι σκλήθρων (9) και τη σύνδεση αναρρόφησης (12).

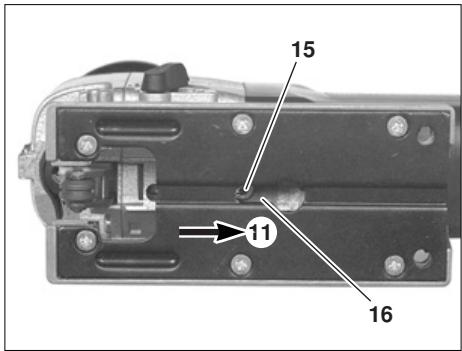

Λύστε τη βίδα Άλεν (15) του πέλματος (11).

Μετακινήστε το πέλμα (11) προς τα μπροστά,

γυρίστε το και περάστε το προς τα πίσω σε μια από τις υποδοχές. Σφίξτε τη βίδα Άλεν (15).

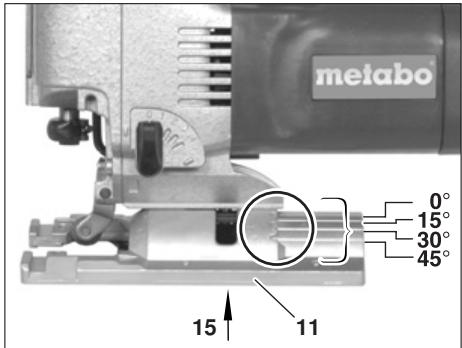

Η εκάστοτε τιμή που ρυθμίστηκε μπορεί να διαβαστεί στη βάση του πέλματος.

Η ρύθμιση γωνιών 15°, 30°, 45° προβλέπεται από τις υποδοχές.

Για λοξές τομές ακριβείας εκτελέστε πρώτα μια δοκιμαστική τομή και μετρήστε την με γωνιόμετρο.

9 Συμβουλές και τεχνάσματα

Πριόνισμα διάφορων υλικών

Για πριόνισμα μετάλλων λιπαίνετε την πριονόλαμα με κονδυλάκι Metabo.

Για πριόνισμα Plexiglas διαβρέχετε το σημείο τομής με νερό.

Λαμαρίνες πάχους κάτω του 1 mm να κόβονται τοποθετημένες πάνω σε ξύλινο υπόστρωμα.

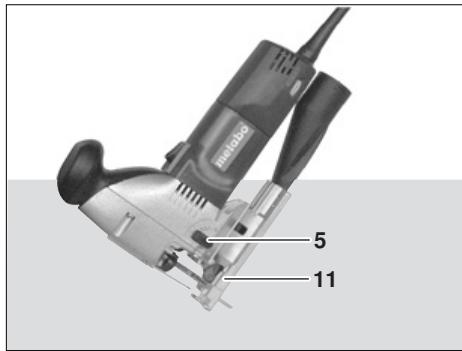

Τρύπημα

Τα λεπτά κατεργαζόμενα υλικά (εκτός από μέταλλα) μπορούν να τρυπηθούν με την πριονολάμα, χωρίς να τρυπηθεί προηγουμένως μία οπή. Να οδηγείτε την πριονολάμα πάντοτε και με τα δύο χέρια.

Ρυθμίστε το περιστρεφόμενο κουμπί (5) στο "0".

Τοποθετήστε τη συσκευή με την εμπρόσθια αιχμή του πέλματος (11) στο κατεργαζόμενο υλικό. Κρατάτε γερά τη συσκευή που βρίσκεται σε λειτουργία και οδηγείτε την αργά προς τα κάτω.

Αφού διέλθει η πριονόλαμα, μπορεί να τεθεί η ταλάντωση σε λειτουργία. Όταν πρόκειται για πιο χοντρά κατεργαζόμενα υλικά, πρέπει πρώτα να ανοιχτεί οπή, στην οποία θα περαστεί η πριονόλαμα.

10 Συντήρηση

Κίνδυνος τραυματισμού από κοφτερές πριονόλαμες.

Συντήρηση όταν δεν κινείται η πριονόλαμα! Θέστε τη συσκευή εκτός λειτουργίας και τραβήξετο φις από την πρίζα!

Όταν χρειάζεται, καθαρίζετε τη σχισμή εξόδου αέρα πίσω από το ράουλο στήριξης πριονόλαμας. Κάπου-κάπου λαδώνετε το ράουλο στήριξης πριονόλαμας με μια σταγόνα λάδι.

Τα καρβουνάκια να αντικαθιστώνται από το εργοστάσιο κατασκευής ή από σχετικό ειδικό συνεργείο.

11 Εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα Metabo.

Όταν χρειάζεστε εξαρτήματα, απευθυνθείτε στα ειδικά καταστήματα.

Για την επιλογή του σωστού εξαρτήματος γνωστοποιείστε στο ειδικό κατάστημα τον ακριβή τύπο του ηλεκτρικού σας εργαλείου.

Πιθανά εξαρτήματα (σελίδα 4):

Α Πριονόλαμα
Β Ο προφυλακτήρας εμποδίζει το γρατσούνισμα ευαίσθητων επιφανειών κατεργαζόμενων υλικών.
C Πλάκα προφυλακτήρα έναντι σκλήθρων
D Οδηγός κυκλικών και παράλληλων τομών
Ε Εύκαμπτος σωλήνας αναρρόφησης
F Σύστημα οδήγησης για χρήση της συσκευής με τον οδηγό ράγας
G Οδηγός ράγας 1500 mm
Η Τόξο σύσφιξης
I Βάση σεγαρίσματος (με τόξο σύσφιξης για στερέωση στον πάγκο εργασίας)

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο

11.1 Τοποθέτηση οδηγού κυκλικών και παράλληλων τομών

Για σεγάρισμα κύκλων ∅ 100 έως 360 mm και για τομές παράλληλες προς αιχμή (το πολύ 210 mm).

Τοποθέτηση οδηγού κυκλικών τομών

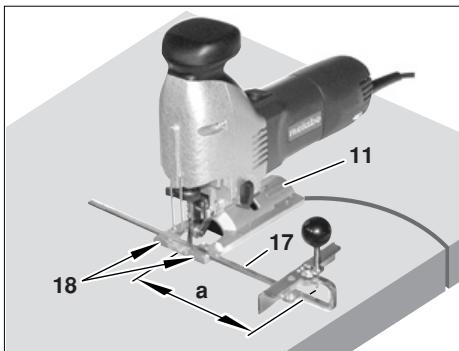

Περάστε τον οδηγό κυκλικών και παράλληλων τομών (17) στην αύλακα του πέλματος (11).

Ρυθμίστε το μέτρο (α).

Σφίξτε τις βίδες (18) από μπροστά.

ΕΛΛΗΝΙΚΑ

Μετά τη χρήση του οδηγού κυκλικών και παράλληλων τομών ξεβιδώστε τις βίδες (18), διότι μπορεί να λυθούν λόγω κραδασμών της συσκευής.

Τοποθέτηση οδηγού παράλληλων τομών

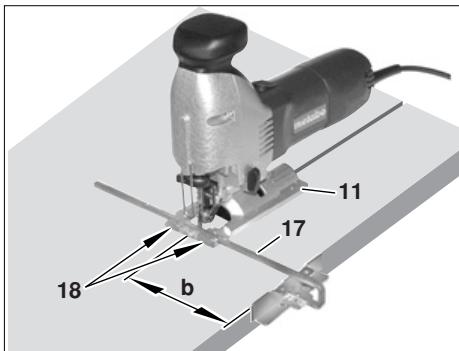

Περάστε τον οδηγό παράλληλων τομών (17) στην αύλακα του πέλματος (11).

Ρυθμίστε το μέτρο (b). Σφίξτε τις βίδες (18) από μπροστά.

Μετά τη χρήση του οδηγού κυκλικών και παράλληλων τομών ξεβιδώστε τις βίδες (18), διότι μπορεί να λυθούν λόγω κραδασμών της συσκευής.

11.2 Λοξές τομές με οδηγό κυκλικών και παράλληλων τομών

Αφαιρέστε το προστατευτικό κάλυμμα (8), την πλάκα προφυλακτήρα έναντι σκλήθρων (9) και τη σύνδεση αναρρόφησης (12).

Λύστε τη βίδα Άλεν (15) του πέλματος (11). Σπρώξτε το πέλμα (11) προς τα εμπρός, περιστρέψτε το και για λοξές τομές 15° και 30° να σπρωχθεί προς τα πίσω στις υποδοχές.

Για γωνίες λοξότητας 45° στρέψτε τη συσκευή προς τα αριστερά. Η συσκευή δεν επιτρέπεται να στρέφεται προς τα δεξιά, διότι προκαλούνται βλάβες στο σύστημα σύσφιξης πριονόλαμας.

Σφίξτε γερά τη βίδα Άλεν (15).

12 Επισκευή

Επισκευές ηλεκτρικών εργαλείων επιτρέπεται να εκτελούνται μόνον από ειδικό ηλεκτρολόγο!

Ηλεκτρικά εργαλεία της Metabo που επιδέχονται επισκευής, μπορούν να αποσταλούν στη διεύθυνση που αναφέρεται στη λίστα ανταλλακτικών.

Σε περίπτωση αποστολής περιγράψτε σας παρακαλούμε το σφάλμα που διαπιστώσατε.

13 Προστασία περιβάλλοντος

Συσκευασίες Metabo είναι 100% ανακυκλώσιμες. Παλιά ηλεκτρικά εργαλεία και εξαρτήματα που δε χρησιμοποιούνται πλέον, περιέχουν μεγάλες ποσότητες πολύτιμων πρώτων υλών και πλαστικά που επίσης μπορούν να υποστούν κατεργασία ανακύκλωσης.

Οι παρούσες οδηγίες χρήσεως έχουν τυπωθεί σε χαρτί που λευκάνθηκε χωρίς χλώριο.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

13 Τεχνικά χαρακτηριστικά

	STE 100 Plus	STE 135 STE 135 Plus STE Partner Edition	STEB 135 STEB 135 Plus
Πάχος υλικού σε mm:- Ξύλο- Μη σιδηρούχα μέταλλα- Ατσαλολαμαρίνες	110258	1353510	1353510
Αριθμός ταλαντώσεων χωρίς φορτίο (ρελαντί) σε min ^-1	1000 - 2800	1000 - 3000	1000 - 3000
Ονομαστική ισχύς σε Watt		680	720 720
Αποδιδόμενη ισχύς σε Watt	400	450	450
Βάρος σε kg	2,6	2,5	2,6
Τυπικά εκτιμηθήσα στάθμη ακουστικής πίεσης A:Στάθμη ακουστικής πίεσης L_pA σε dB (A)Στάθμη ακουστικής ισχύος L_WA σε dB (A)Ανασφάλεια K_pA, K_WA σε dB (A)	891003	891003	891003
Συνολική τιμή κραδασμών (ανισματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:
Τιμή εκπομπής κραδασμών (Πριόνισμα μεταλλικού ελάσματος) a_h, CM (m/s ^2 )	5	5	5
Ανασφάλεια (ταλάντωση) K_h, CM (m/s ^2 )	1,5	1,5	1,5
Τιμή εκπομπής κραδασμών (Πριόνισμα σε ξύλο) a_h, CW (m/s ^2 )	13	13	9
Ανασφάλεια (ταλάντωση) K_h, CW (m/s ^2 )	1,5	1,5	1,5

ΕΛΛΗΝΙΚΑ

Φοράτε ωτασπίδες!

Η στάθμη ταλαντώσεων που αναφέρεται σε αυτές τις υποδείξεις έχει μετρηθεί σύμφωνα με μια τυποποιημένη στο πρότυπο EN 60745 μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τους. Η μέθοδος είναι επίσης κατάλληλη για μια προσωρινή εκτίμηση του φόρτου των ταλαντώσεων.

Η αναφερόμενη στάθμη ταλαντώσεων εκπροσωπεί τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Όταν όμως το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με αποκλίνοντα εξαρτήματα εργασίας ή με ανεπαρκή συντήρηση, μπορεί να αποκλίνει η στάθμη των ταλαντώσεων. Αυτό μπορεί να αυξήσει σημαντικά το φόρτο των ταλαντώσεων για όλο το χρονικό διάστημα της εργασίας.

Για μια ακριβή εκτίμηση του φόρτου των ταλαντώσεων θα πρέπει να ληφθούν υπόψη επίσης και οι χρόνοι, στους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, αλλά δεν είναι στην πραγματικότητα σε χρήση. Αυτό μπορεί να μειώσει σημαντικά το φόρτο των ταλαντώσεων για όλο το χρονικό διάστημα της εργασίας.

Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από την επίδράση των ταλαντώσεων, όπως για παράδειγμα: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων εργασίας, διατήρηση των χεριών ζεστών, οργάνωση της πορείας των εργασιών.

Εκφράζουμε τις επιφυλάξεις για αλλαγές που υπηρετούν την τεχνική πρόοδο.

Τιμές μετρηθήσες κατά EN 60745. Κατά την εκτέλεση εργασιών μπορεί αυτή να ξεπεράσει τα 85 dB (A).

Kezelési utasítás

Tisztelt Vásárló!
