Type d'appareil	Scie sauteuse électrique
Alimentation	Électrique filaire
Puissance	Non précisé
Vitesse variable	Oui
Type de lame	Lame en T ou universelle
Profondeur de coupe bois	Jusqu'à 100 mm
Profondeur de coupe métal	Jusqu'à 10 mm
Poignée	Poignée en D
Fonction soufflerie	Oui
Changement de lame sans outil	Oui
Réglage du mouvement pendulaire	Oui
Poids	Environ 2,5 kg
Longueur du câble	Non précisé
Accessoires inclus	Non précisé
Utilisation recommandée	Découpes droites et courbes dans divers matériaux

FOIRE AUX QUESTIONS - STE100+ METABO

Comment utiliser le METABO STE100+ pour la première fois?

Avant d'utiliser le METABO STE100+ pour la première fois, lisez attentivement le manuel d'instructions. Assurez-vous que l'appareil est correctement assemblé et que vous avez choisi la bonne lame pour le matériau que vous allez couper.

Quelle est la puissance du METABO STE100+?

Le METABO STE100+ a une puissance de 600 W, ce qui le rend adapté pour des découpes dans différents matériaux.

Comment changer la lame de coupe?

Pour changer la lame de coupe, débranchez l'appareil, puis utilisez la clé fournie pour desserrer le boulon de fixation de la lame. Retirez l'ancienne lame et insérez la nouvelle, puis resserrez le boulon.

Comment régler la profondeur de coupe?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de l'appareil. Déplacez-le pour ajuster la profondeur souhaitée, puis verrouillez-le en place.

Que faire si le METABO STE100+ ne démarre pas?

Si l'appareil ne démarre pas, vérifiez que la prise électrique fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé et que l'interrupteur de sécurité est en position de marche.

Comment nettoyer le METABO STE100+ après utilisation?

Après utilisation, débranchez l'appareil et utilisez un chiffon doux pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Puis-je utiliser le METABO STE100+ pour couper des matériaux durs?

Oui, le METABO STE100+ peut couper des matériaux durs, mais il est recommandé d'utiliser des lames appropriées pour ces matériaux afin d'assurer une coupe efficace et sécurisée.

Quelle est la garantie du METABO STE100+?

Le METABO STE100+ est généralement fourni avec une garantie de 2 ans. Veuillez consulter votre manuel d'instructions pour les détails spécifiques concernant la garantie.

Comment stocker le METABO STE100+?

Pour stocker le METABO STE100+, gardez-le dans un endroit sec et frais, à l'abri de l'humidité. Assurez-vous que la lame est retirée ou protégée pour éviter les accidents.

MODE D'EMPLOI STE100+ METABO

Mode d’emploi . . . . . . . . . . . . . .page

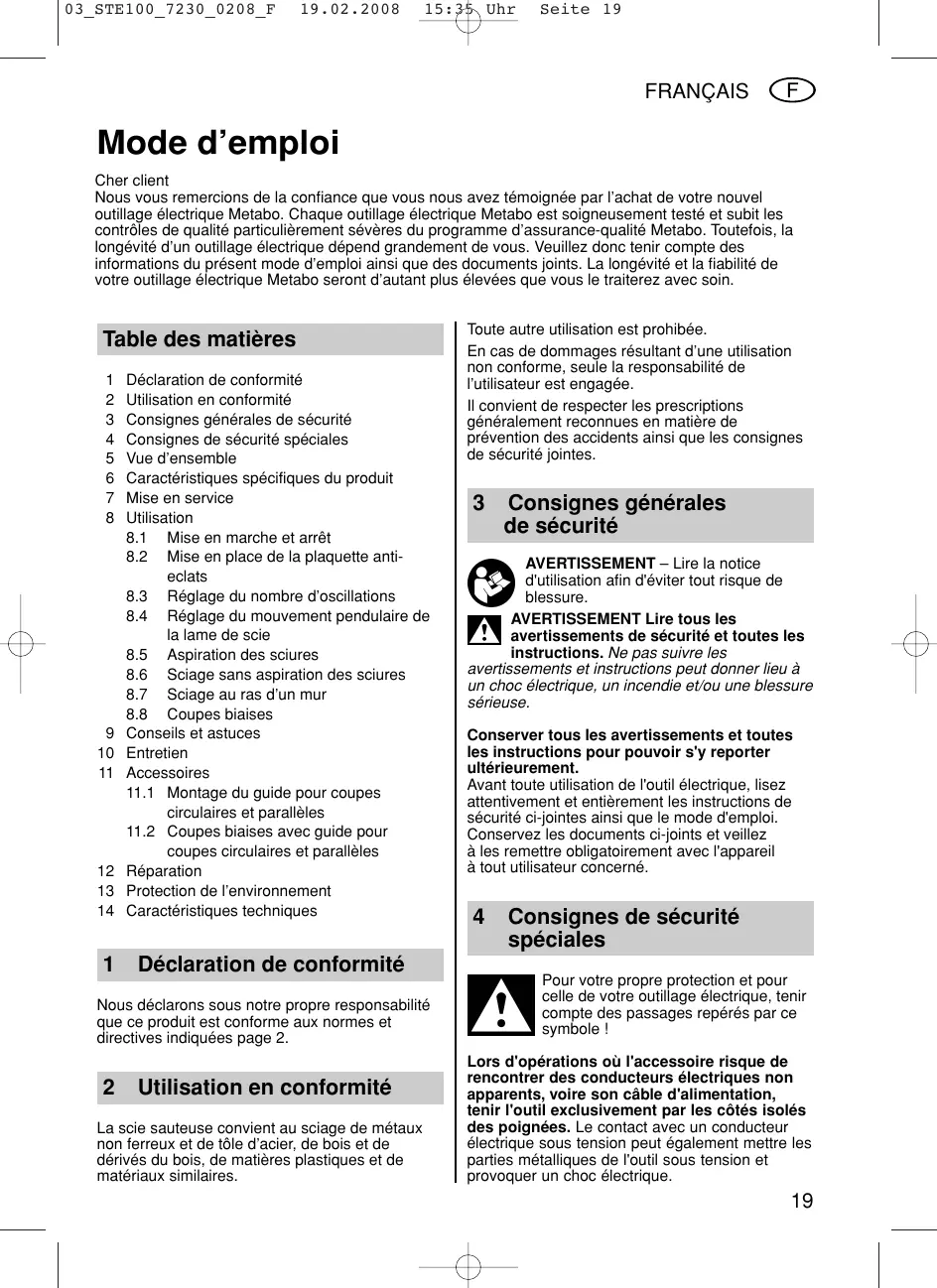

Mode d’emploi Cher client Nous vous remercions de la confiance que vous nous avez témoignée par l’achat de votre nouvel outillage électrique Metabo. Chaque outillage électrique Metabo est soigneusement testé et subit les contrôles de qualité particulièrement sévères du programme d’assurance-qualité Metabo. Toutefois, la longévité d’un outillage électrique dépend grandement de vous. Veuillez donc tenir compte des informations du présent mode d’emploi ainsi que des documents joints. La longévité et la fiabilité de votre outillage électrique Metabo seront d’autant plus élevées que vous le traiterez avec soin. Table des matières

Déclaration de conformité Utilisation en conformité Consignes générales de sécurité Consignes de sécurité spéciales Vue d’ensemble Caractéristiques spécifiques du produit Mise en service Utilisation

8.1 Mise en marche et arrêt

8.2 Mise en place de la plaquette antieclats

8.3 Réglage du nombre d’oscillations

8.4 Réglage du mouvement pendulaire de

8.5 Aspiration des sciures

8.6 Sciage sans aspiration des sciures

8.7 Sciage au ras d’un mur

8.8 Coupes biaises

Conseils et astuces Entretien Accessoires

11.1 Montage du guide pour coupes

circulaires et parallèles

11.2 Coupes biaises avec guide pour

coupes circulaires et parallèles Réparation Protection de l’environnement Caractéristiques techniques Déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

Utilisation en conformité La scie sauteuse convient au sciage de métaux non ferreux et de tôle d’acier, de bois et de dérivés du bois, de matières plastiques et de matériaux similaires. Toute autre utilisation est prohibée. En cas de dommages résultant d’une utilisation non conforme, seule la responsabilité de l’utilisateur est engagée. Il convient de respecter les prescriptions généralement reconnues en matière de prévention des accidents ainsi que les consignes de sécurité jointes.

Consignes générales de sécurité AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Avant toute utilisation de l'outil électrique, lisez attentivement et entièrement les instructions de sécurité ci-jointes ainsi que le mode d'emploi. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

Consignes de sécurité spéciales Pour votre propre protection et pour celle de votre outillage électrique, tenir compte des passages repérés par ce symbole ! Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique.

03_STE100_7230_0208_F

15:35 Uhr Seite 20 FRANÇAIS Porter systématiquement des lunettes de protection, une protection auditive, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outillage électrique ! Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Pour obtenir un degré élevé d'aspiration, utiliser un aspirateur Metabo approprié en association avec cet outil électrique. - Veiller à une bonne aération du site de travail. - Il est recommandé de porter un masque antipoussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter.

Vue d’ensemble Voir page 3.

Molette de présélection et de réglage en continu du nombre d’oscillations Touche de blocage de la gâchette – Position de marche continue (STEB 135, STEB 135 Plus) Gâchette (STEB 135, STEB 135 Plus) Curseur de commutation (STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition) Bouton rotatif de réglage du mouvement pendulaire de la lame de scie Etrier protecteur Dispositif de serrage rapide de la lame de scie (STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition) / Dispositif de serrage de la lame de scie (STE 135 Plus, STEB 135 Plus) Capuchon pare-poussière Plaquette anti-éclats Lame de scie sauteuse Semelle Tubulure d’extraction Logement pour clé mâle coudée Clé mâle coudée

Caractéristiques spécifiques du produit Galet d’appui à rainure de guidage disposé juste en dessous de la semelle - ce qui assure des coupes particulièrement exactes. Course pendulaire réglable sur 5 positions, pour une capacité de coupe particulièrement élevée. Carter de réducteur en fonte d’aluminium moulée sous pression assurant une bonne dissipation de la chaleur, ce qui protège la machine contre les risques de surchauffe.

Mise en service Avant la mise en service, s’assurer que la tension secteur et la fréquence indiquées sur la plaquette signalétique correspondent à celles de votre circuit électrique. Ne pas faire fonctionner la machine sans lame de scie ! Avant de remplacer la lame de scie, débrancher la fiche de la prise de courant. Mise en place de la lame de scie Pour ce faire, rabattre vers le haut l’étrier protecteur (6) ou déposer le capuchon parepoussière (8) : Ecarter le capuchon pare-poussière (8) au niveau des stries et extraire le capuchon pare-poussière (8) vers l’avant. STE 135, STEB 135: Desserrer la vis à six pans creux. Introduire la lame de scie sauteuse (10) jusqu’en butée dans le dispositif de serrage de la lame (7). La lame de scie doit être exactement positionnée dans la gorge du galet d’appui. Resserrer à fond la vis à six pans creux. STE 100 Plus, STE 135 Plus, STEB 135 Plus, STE Partner Edition: Tourner le levier de serrage du dispositif de serrage rapide de la lame de scie (7) jusqu’en butée. Introduire la lame de scie sauteuse (10) jusqu’en butée dans le dispositif de serrage rapide de la lame de scie (7). La lame de scie sauteuse doit être exactement positionnée dans la gorge du galet d’appui. Relâcher le levier de serrage. 03_STE100_7230_0208_F

15:35 Uhr Seite 21 FRANÇAIS

Utilisation Mise en marche et arrêt Evitez tout démarrage intempestif de votre outillage électrique : Arrêtez votre outillage électrique dès que la fiche est retirée de la prise de courant ou en cas de coupure de courant !

Sciage sans aspiration des sciures Retirer le capuchon pare-poussière (8). Rabattre l’étrier protecteur (6).

Sciage au ras d’un mur

STE 100 Plus, STE 135, STE 135 Plus, STE Partner Edition: Mise en marche Repousser le curseur de commutation (4) vers l’avant. 1 Marche Arrêt Appuyer sur l’extrémité arrière du curseur de commutation (4). Le curseur de commutation (4) revient de lui-même en arrière. 0 Arrêt STEB 135, STEB 135 Plus: Actionner la gâchette (3). Marche continue Enfoncer la gâchette (3) jusqu’en butée et la maintenir. Enfoncer la touche de blocage (2) et la maintenir. Relâcher la gâchette (3), puis la touche de blocage (2). Pour le déverrouillage, enfoncer la gâchette (3) jusqu’en butée, puis la relâcher. Mise en place de la plaquette anti-éclats Introduire la plaquette anti-éclats (9) jusqu’en butée dans la semelle (11).

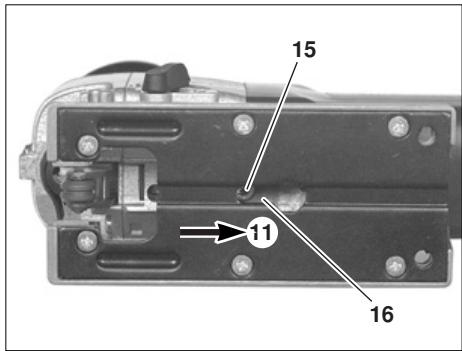

Retirer le capuchon pare-poussière (8) et la plaquette anti-éclats (9). Desserrer la vis à six pans creux (15) dans la semelle (11) et mettre en place la semelle dans le logement avant (16). Resserrer à fond la vis à six pans creux (15). Coupes biaises Retirer le capuchon pare-poussière (8), la plaquette anti-éclats (9) et la tubulure d’extraction (12). Desserrer la vis à six pans creux (15) dans la semelle (11). Faire coulisser la semelle (11) vers l’avant, la tourner, puis l’enclencher vers l’arrière dans l’un des crans. Resserrer à fond la vis à six pans creux (15).

Réglage du nombre d’oscillations Valeurs de réglage recommandées, voir page 2. Réglage du mouvement pendulaire de la lame de scie Actionner le bouton rotatif (5). 0 = Mouvement pendulaire désactivé 5 = Mouvement pendulaire maximal Valeurs de réglage recommandées, voir page 2. Aspiration des sciures Une aspiration optimale est obtenue en liaison avec le capuchon pare-poussière (8). Pour l’aspiration des sciures, raccorder un aspirateur approprié à la tubulure d’extraction (12). Mise en place de la tubulure d’extraction Emmancher la tubulure d’extraction (12) jusqu’en butée. Retrait de la tubulure d’extraction Retirer la tubulure d’extraction (12).

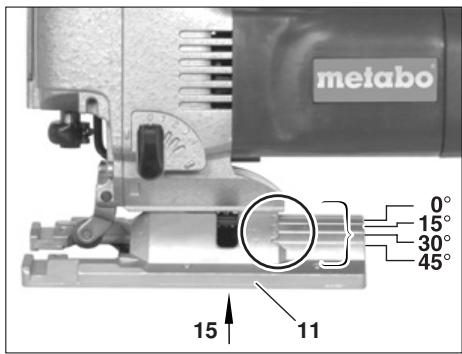

L’angle réglé est lisible au niveau du chiffre sur la base de la semelle. Des crans sont prévus pour le réglage direct d’angles de 15°, 30° et 45°.

03_STE100_7230_0208_F

15:35 Uhr Seite 22 FRANÇAIS Pour des coupes biaises de grande précision, faire un essai et contrôler l’angle avec un rapporteur.

Conseils et astuces Sciage des différents matériaux Lors du sciage de métaux, lubrifier la lame de scie à l’aide d’un bâton de graissage Metabo. Lors du sciage de plexiglas, asperger l’endroit de la coupe avec de l’eau. Les tôles d'une épaisseur inférieure à 1 mm devront être préalablement posées sur un support en bois avant le sciage. Coupes plongeantes Pour les pièces de faible épaisseur (à part le métal), il est possible de réaliser une coupe plongeante dans le matériau avec la lame de scie, sans devoir préalablement percer un trou. Tenir la scie sauteuse à deux mains.

En cas de besoin, nettoyer l’orifice de sortie d’air situé derrière le galet d’appui de la lame de scie. De temps en temps, déposer une goutte d’huile sur le galet d’appui de la lame de scie. Le remplacement des balais doit uniquement être réalisé dans l’usine du fabricant ou dans un atelier spécialisé correspondant. 11 Accessoires Utilisez exclusivement des accessoires Metabo d’origine. Pour vous procurer les accessoires voulus, veuillez vous adresser à votre revendeur. Afin de pouvoir choisir les accessoires parfaitement adaptés, veuillez indiquer le type exact de votre outillage électrique à votre revendeur. Accessoires possibles (page 4) : A Lame de scie sauteuse B La plaque antirayures protège les matériaux à surfaces délicates des rayures. C Plaquette anti-éclats D Guide pour coupes circulaires et parallèles E Flexible d’aspiration F Dispositif de guidage permettant l’utilisation de la scie sauteuse en liaison avec le rail de guidage G Rail de guidage de 1500 mm H Etrier de fixation I Table pour scie sauteuse (avec étrier de fixation pour la fixation sur l’établi) Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal

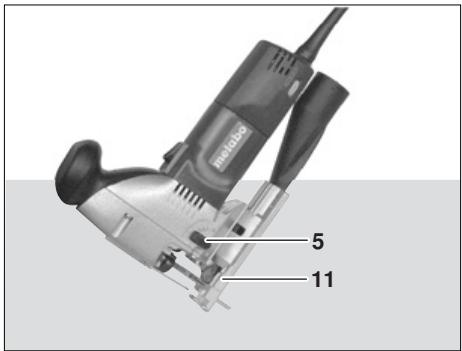

Régler le bouton rotatif (5) sur la position "0". Appliquer la lame de scie avec l’arête avant de la semelle (11) sur la pièce à scier. Tenir fermement la scie sauteuse en marche, et la guider lentement vers le bas. Une fois que la lame a fait son entame, il est possible d’activer le mouvement pendulaire. Pour les pièces de plus forte épaisseur, il est nécessaire de percer préalablement un trou permettant le passage de la lame de scie. Montage du guide pour coupes circulaires et parallèles Pour le sciage de cercles de Ø 100 mm jusqu’à 360 mm, et pour des coupes parallèles à une arête (max. 210 mm). Mise en place du guide pour coupes circulaires

10 Entretien Risque de blessure dû aux arêtes tranchantes de la lame de scie. L’entretien ne doit s’effectuer que lorsque la lame de scie est à l’arrêt ! Arrêter la scie sauteuse et débrancher la fiche de la prise de courant !

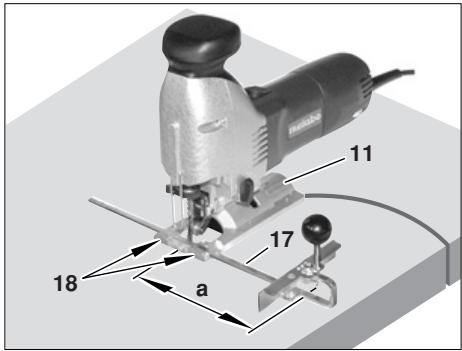

Mettre en place le guide pour coupes circulaires et parallèles (17) dans la rainure de la semelle (11). 03_STE100_7230_0208_F

15:35 Uhr Seite 23 FRANÇAIS Régler la cote (a). Visser à fond les vis (18) en face avant. Après utilisation du guide pour coupes circulaires et parallèles, dévisser les vis (18), car elles pourraient se desserrer par suite des vibrations de la scie sauteuse. Mise en place du guide pour coupes parallèles 12 Réparation La réparation des outillages électriques doit uniquement être réalisée par des électriciens qualifiés ! Les outils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange. Lors de l’envoi à la réparation, veuillez indiquer le défaut constaté. 13 Protection de l’environnement

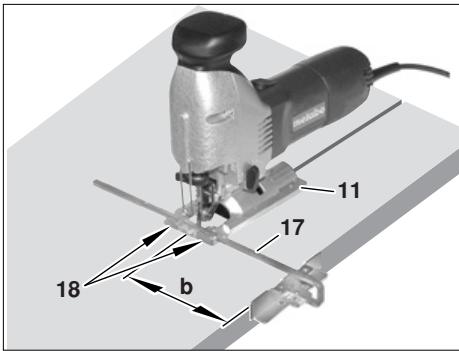

Mettre en place le guide pour coupes parallèles (17) dans la rainure de la semelle (11). Régler la cote (b). Visser à fond les vis (18) en face avant. Après utilisation du guide pour coupes circulaires et parallèles, dévisser les vis (18), car elles pourraient se desserrer par suite des vibrations de la scie sauteuse.

Coupes biaises avec guide pour coupes circulaires et parallèles Déposer le capuchon pare-poussière (8), la plaquette anti-éclats (9) et la tubulure d’extraction (12). Desserrer la vis à six pans creux (15) dans la semelle (11). Faire coulisser la semelle (11) vers l’avant, la tourner, puis l’enclencher vers l’arrière dans l’un des crans correspondants aux angles d’inclinaison de 15° ou 30°. Pour régler un angle de sciage de 45°, basculer la scie sauteuse vers la gauche. La scie sauteuse ne doit pas être basculée vers la droite sous peine d’endommager le dispositif de serrage de la lame de scie. Resserrer à fond la vis à six pans creux (15). Les emballages Metabo sont recyclables à 100 %. Les outillages électriques et les accessoires usagés contiennent d’importantes quantités de matières premières et de plastiques qui peuvent également être recyclées. Le présent mode d’emploi est imprimé sur du papier blanchi sans chlore. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

03_STE100_7230_0208_F

15:35 Uhr Seite 24 FRANÇAIS 14 Caractéristiques techniques STE 100 Plus Puissance nominale absorbée en watts

Puissance utile en watts

Poids en kg 2,6 2,5 2,6

Valeur d'émission d'oscillation (Sciage du bois) ah, CW (m/s2)

Epaisseur du matériau en mm : - Bois - Métaux non ferreux - Tôle d’acier Vitesse à vide en cps/min Niveau sonore typique pondéré A: Niveau de pression acoustique LpA en dB (A) Niveau de puissance acoustique LWA en dB (A) Uncertitude KpA, KWA en dB (A) Valeurs totales de vibration (somme vectorielle triaxiale) déterminées conformément à la EN 60745 : Valeur d'émission d'oscillation (Sciage de tôle métallique) ah, CM (m/s2)

03_STE100_7230_0208_F

15:35 Uhr Seite 25 FRANÇAIS Porter une protection auditive ! Le niveau d'oscillation indiqué dans les présentes instructions est mesuré selon un procédé conforme à la norme EN 60745 et peut servir à comparer les différents outils électriques. Il est également approprié pour réaliser une estimation provisoire de l'amplitude d'oscillation. Le niveau d'oscillation indiqué correspond aux applications principales de l'outil électrique. Par ailleurs, le niveau d'oscillation peut dévier si l'outil électrique est utilisé dans d'autres applications, avec des outils de travail différents ou avec une maintenance insuffisante. Cela peut entraîner une augmentation sensible de l'amplitude d'oscillation sur la durée totale de travail. Pour estimer de manière exacte l'amplitude d'oscillation, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'outil. Cela peut entraîner une réduction sensible de l'amplitude d'oscillation sur la durée totale de travail. Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des oscillations, telles que : maintenance de l'outil électrique et outils de travail, maintien des mains au chaud, organisation du travail. Sous réserve de modifications allant dans le sens du progrès technique. Détermination des valeurs de mesure selon EN 60745. Le niveau sonore en fonctionnement peut dépasser 85 dB(A).
