Produkttyp	Stichsäge
Marke	Metabo
Modell	STEB 70 QUICK
Stromversorgung	Netz (Netzkabel)
Nennspannung	230 V ~ (Typenschild prüfen)
Nennfrequenz	50 Hz
Schutzklasse	II (Doppelisolierung)
Leerlaufdrehzahl	Über Drehrad einstellbar (0 bis max.)
Pendelhub	4 Positionen (0 bis III)
Schrägschnitt	Ja, bis 45°
Max. Schnittleistung (Holz)	Siehe technische Anleitung (Seite 3)
Max. Schnittleistung (Nichteisenmetalle)	Siehe technische Anleitung (Seite 3)
Max. Schnittleistung (Stahlblech)	Siehe technische Anleitung (Seite 3)
Spanbläser	Schaltbar (Ein/Aus)
Absauganschluss	Durchmesser 30 mm
Grundplatte	Im Winkel und in der Position verstellbar (wandnahes Sägen)
Spannhebel für Sägeblatt	Werkzeuglos
Dauerlaufarretierung	Ja (Dauerlaufknopf)
Schutz gegen versehentliches Berühren	Schutzbügel (11)
Schutzhaube	Abnehmbar für Absaugung
Geeignete Materialien	Holz, Nichteisenmetalle, Blech, Kunststoffe und ähnliche
Wartung	Regelmäßige Reinigung der Lüftungsschlitze; gelegentliche Schmierung der Sägeblattträgerscheibe
Mitgeliefertes Zubehör	Splitterplatte, Flachschlüssel, Schutzhaube (je nach Ausführung)
Optionales Zubehör	Kreisführung und Parallelanschlag, Metabo-Sauger

Häufig gestellte Fragen - STEB 70 QUICK METABO

Wie wechsle ich das Sägeblatt der Stichsäge STEB 70 QUICK?

Drehen Sie den Spannhebel (1) bis zum Anschlag nach vorne, dann loslassen. Setzen Sie das Sägeblatt (3) bis zum Anschlag ein, wobei die Zähne nach vorne zeigen müssen. Bringen Sie den Spannhebel (1) wieder in seine Ausgangsposition. Tragen Sie Schutzhandschuhe, da das Sägeblatt scharf und heiß sein kann.

Wie stelle ich den Pendelhub an der STEB 70 QUICK ein?

Verwenden Sie den Einstellhebel (7), um zwischen 4 Positionen zu wählen: 0 (kein Pendelhub) bis III (maximaler Hub). Passen Sie die Einstellung dem Material und der Schnittart an. Siehe Seite 3 für empfohlene Werte.

Wie führe ich einen Schrägschnitt mit dieser Stichsäge durch?

Entfernen Sie zuerst die Schutzhaube, die Splitterplatte und den Absaugschlauch. Lockern Sie die Schraube (4), schieben Sie die Grundplatte (5) leicht nach vorne und drehen Sie sie auf den gewünschten Winkel (bis 45°). Ziehen Sie die Schraube wieder fest. Der Winkel ist auf der Gradskala (17) ablesbar.

Wie verwende ich den Spanbläser?

Drücken Sie den Bedienknopf (6) auf der rechten Seite der Maschine, um den Spanbläser zu aktivieren (Symbol ➞ links sichtbar). Zum Ausschalten drücken Sie den Knopf auf der linken Seite. Der Spanbläser hält die Sicht auf die Schnittlinie frei.

Wie schließe ich einen Sauger an die STEB 70 QUICK an?

Setzen Sie die Schutzhaube (9) für optimale Absaugung auf. Schließen Sie einen Absaugschlauch mit 30 mm Durchmesser an den Absauganschluss (16) an. Schalten Sie den Spanbläser aus, um Störungen zu vermeiden.

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie das Drehrad (12), um die maximale Geschwindigkeit vorzuwählen. Während des Betriebs können Sie die Geschwindigkeit auch durch unterschiedlich starkes Drücken des Auslösers (13) modulieren. Die tatsächliche Geschwindigkeit bleibt unter oder gleich dem Wert des Drehrads.

Wie aktiviere ich den Dauerlauf?

Drücken Sie zuerst den Auslöser (13) und blockieren Sie ihn dann mit dem Dauerlaufknopf (14). Zum Ausschalten drücken Sie erneut den Auslöser. Achtung: Die Maschine läuft im Dauerlauf weiter, wenn sie aus der Hand rutscht.

Welche Materialien kann ich mit der STEB 70 QUICK schneiden?

Das Werkzeug ist zum Schneiden von Holz, Nichteisenmetallen, Blech, Kunststoffen und ähnlichen Materialien ausgelegt. Verwenden Sie ein für das Material geeignetes Sägeblatt. Jede andere Verwendung ist untersagt und kann Schäden oder Verletzungen verursachen.

Wie warte ich die Metabo-Stichsäge?

Reinigen Sie die Maschine und die Lüftungsschlitze regelmäßig mit einem Sauger. Blasen Sie die Sägeblattaufnahme regelmäßig mit Druckluft aus. Reinigen Sie die Öffnungen hinter der Sägeblattträgerscheibe (2) bei Bedarf. Geben Sie gelegentlich einen Tropfen Öl auf die Sägeblattträgerscheibe.

Welches Zubehör ist für die STEB 70 QUICK erhältlich?

Metabo bietet eine Kreisführung und einen Parallelanschlag für Kreisschnitte (∅100-360 mm) und Parallelschnitte (max. 210 mm). Konsultieren Sie den Katalog oder die Website www.metabo.com für das vollständige Sortiment. Verwenden Sie ausschließlich konformes Metabo-Zubehör.

BEDIENUNGSANLEITUNG STEB 70 QUICK METABO

de Originalbetriebsanleitung 5

en Original instructions 9

fr Notice originale 13

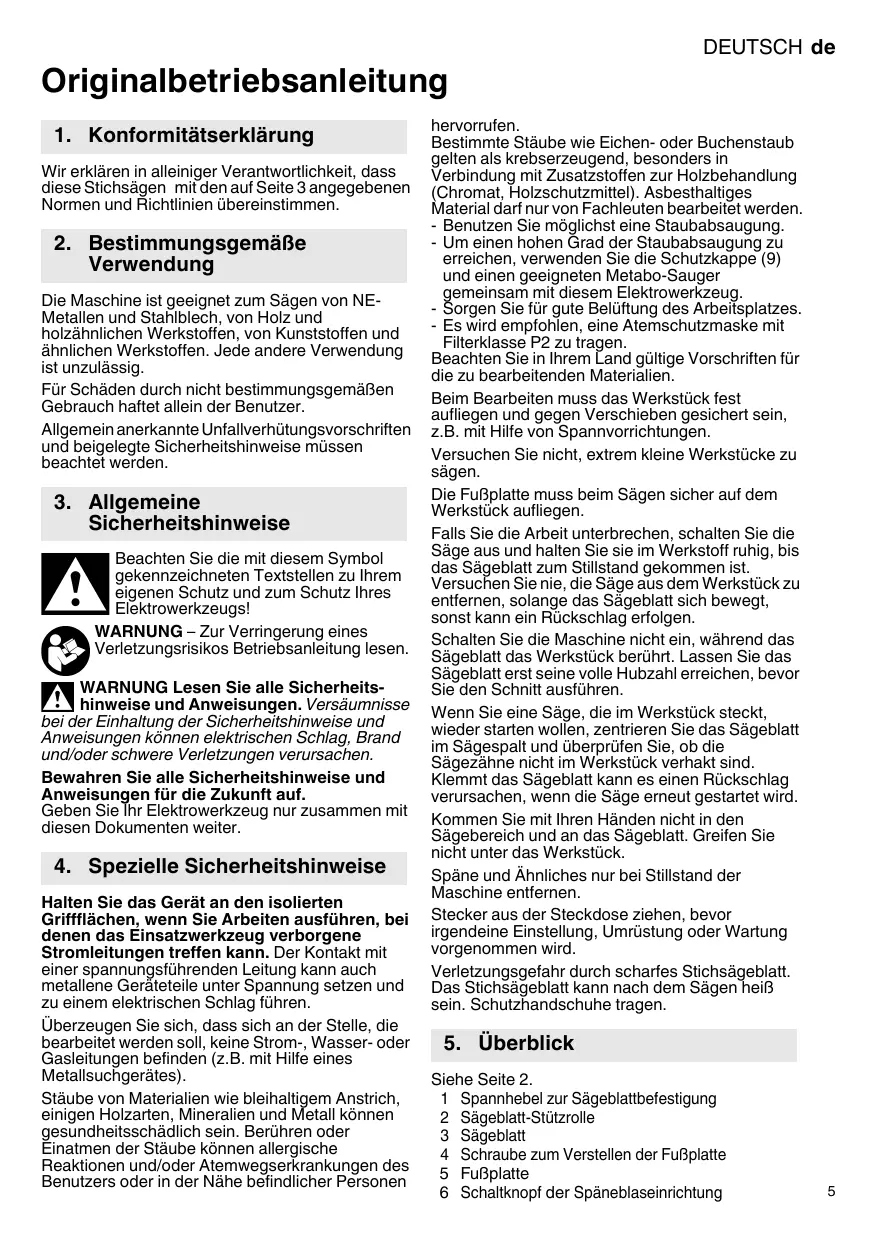

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass diese Stichsägen mit den auf Seite 3 angegebenen Normen und Richtlinien übereinstimmen.

2. Bestimmungsgemäße Verwendung

Die Maschine ist geeignet zum Sägen von NE-Metallen und Stahlblech, von Holz und holzähnlichen Werkstoffen, von Kunststoffen und ähnlichen Werkstoffen. Jede andere Verwendung ist unzulässig.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen

hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Staubabsaugung.

- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie die Schutzkappe (9) und einen geeigneten Metabo-Sauger gemeinsam mit diesem Elektrowerkzeug.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Beim Bearbeiten muss das Werkstück fest aufliegen und gegen Verschieben gesichert sein, z.B. mit Hilfe von Spannvorrichtungen.

Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.

Die Fußplatte muss beim Sägen sicher auf dem Werkstück aufliegen.

Falls Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen.

Schalten Sie die Maschine nicht ein, während das Sägeblatt das Werkstück berührt. Lassen Sie das Sägeblatt erst seine volle Hubzahl erreichen, bevor Sie den Schnitt ausführen.

Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt kann es einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Greifen Sie nicht unter das Werkstück.

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung oder Wartung vorgenommen wird.

Verletzungsgefahr durch scharfes Stichsägeblatt. Das Stichsägeblatt kann nach dem Sägen heiß sein. Schutzhandschuhe tragen.

5. Überblick

Siehe Seite 2.

1 Spannhebel zur Sägeblattbefestigung
2 Sägeblatt-Stützrolle
3 Sägeblatt
4 Schraube zum Verstellen der Fußplatte
5 Fußplatte
6 Schaltknopf der Späneblaseinrichtung

7 Einstellhebel für Pendelbewegung
8 Spanreißschutz-Plättchen
9 Schutzkappe
10 Sägeblatt-Spanneinrichtung
11 Schutzbügel zum Schutz gegen unbeabsichtigtes Berühren des Sägeblattes
12 Stellrad zur Hubzahleinstellung
13 Schalterdrücker
14 Feststellknopf für Dauereinschaltung
15 Sechskantschlüssel
16 Absaugstutzen
17 Sockel mit Angabe des eingestellten Schnittwinkels

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Maschine nicht ohne Sägeblatt laufen lassen.

6.1 Spanreißschutz-Plättchen einsetzen

Verletzungsgefahr durch scharfes Stichsägeblatt. Beim Einsetzen des

Spanreißschutz-Plättchens (8) muss das Sägeblatt entfernt sein.

Maschine umdrehen, die Fußplatte zeigt nach oben. Das Spanreißschutz-Plättchen von vorn einschieben, dabei die folgenden 2 Punkte beachten:

• Die glatte Seite des Plättchens zeigt nach oben.
- Der Schlitz zeigt nach hinten (in Richtung Netzkabel).

Wenn sie mit angebrachter Schutzplatte (siehe Kapitel Zubehör 10.) arbeiten, dann setzen sie das Spanreißschutz-Plättchen in die Schutzplatte ein.

6.2 Sägeblatt einsetzen

Verletzungsgefahr durch scharfes Stichsägeblatt. Das Stichsägeblatt kann nach Sägen heiß sein. Schutzhandschuhe tragen.

Verwenden Sie ein Sägeblatt, das für das zu sägende Material geeignet ist

• Spannhebel (1) bis zum Anschlag nach vorne drehen und loslassen (Der Spannhebel bleibt geöffnet).
• Sägeblatt (3) bis zum Anschlag einsetzen. Dabei darauf achten, dass die Sägezähne nach vorne zeigen und es richtig in der Nut der Sägeblatt-Stützrolle (2) liegt.
• Spannhebel (1) in seine Ausgangsposition zurückdrehen (Das Sägeblatt ist nun fest gespannt).

6.3 Schutzkappe anbringen / abnehmen

Anbringen: Schutzkappe (9) von vorne bis zum Einrasten aufstecken

Abnehmen: Schutzkappe (9) beidseitig seitlich fassen, geringfügig abheben, dann nach vorne abziehen.

6.4 Sägen mit Staubabsaugung

• An den Absaugstutzen (16) ein geeignetes Absauggerät anschließen. Einen Saugschlauch mit einem Anschlussstück-Durchmesser von 30 mm verwenden.
• Für optimale Staubabsaugleistung die Schutzkappe (9) aufsetzen.
• Späneblaseinrichtung ausschalten (siehe Kapitel 7.1).

6.5 Sägen ohne Staubabsaugung

- Mit abgenommener Schutzkappe (9) arbeiten (Abnehmen siehe Kapitel 6.3).

6.6 Schrägschnitte

Schutzkappe (9), Spanreißschutz-Plättchen (8) und Absaugschlauch entfernen. Diese Teile können bei Schrägschnitten nicht verwendet werden.

• Schraube (4) lösen.
• Fußplatte (5) ein wenig nach vorn schieben und verdrehen.
• Dann die Fußplatte (5) nach hinten oder nach vorne in eine der Rasten schieben. (Die Rasten sind durch die hintere, halbrunde Öffnung an der Fußplatte (5) zu sehen.) Der jeweils eingestellte Winkel kann an der Zahl am Sockel (17) der Fußplatte abgelesen werden. Andere Winkel mit Hilfe eines Winkelmessers einstellen.
• Schraube (4) wieder festziehen.

6.7 Wandnahes Sägen

Schutzkappe (9), Spanreißschutz-Plättchen (8) und Kreis- und Parallelführung entfernen. Diese Teile können beim wandnahen Sägen nicht verwendet werden.

• Schraube (4) so weit lösen, dass sich die Fußplatte (5) etwas anheben lässt.
• Fußplatte (5) etwas anheben und bis zum Anschlag nach hinten schieben.
• Schraube (4) wieder festziehen.

7. Benutzung

7.1 Späneblaseinrichtung

Zuschaltbare Blaseinrichtung für freie Sicht auf die Schnittstelle.

Ein: Schaltknopf (6) auf der rechten Maschinenseite eindrücken. (Auf der linken Maschinenseite ist das Symbol ➞ zu sehen).

Aus: Schaltknopf (6) auf der linken Maschinenseite eindrücken. (Auf der rechten Maschinenseite ist das Symbol ✗ zu sehen).

7.2 Pendelbewegung einstellen

Am Einstellhebel (7) die gewünschte Pendelbewegung einstellen.

Stellung „0“ = Pendelbewegung ist ausgeschaltet ...

Stellung „III“ = maximale Pendelbewegung Empfohlene Einstellwerte siehe Seite 3.

Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.

7.3 Maximale Hubzahl einstellen

Die maximale Hubzahl am Stellrad (12) einstellen.

Dies ist auch während des Laufes möglich.

Empfohlene Einstellwerte siehe Seite 3.

Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.

7.4 Ein-/Ausschalten, Hubzahl verändern, Dauereinschaltung

Ein: Schalterdrücker (13) drücken. Die Hubzahl kann am Schalterdrücker durch Eindrücken verändert werden (bis zur eingestellten maximalen Hubzahl, siehe Kapitel 7.3).

Aus: Schalterdrücker (13) loslassen.

Dauereinschaltung: Für Dauereinschaltung kann der gedrückte Schalterdrücker (13) mit dem Feststellknopf (14) arretiert werden. Zum Ausschalten Schalterdrücker (13) erneut drücken.

Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird.

Daher die Maschine immer mit beiden Händen am vorgesehenen Handgriff festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

8. Reinigung, Wartung

Die Maschine regelmäßig reinigen. Dabei die Lüftungsschlitze am Motor mit einem Staubsauger aussaugen.

Die Sägeblatt-Spanneinrichtung regelmäßig und gründlich mit Druckluft ausblasen.

Bei Bedarf die Öffnungen hinter der Sägeblatt-Stützrolle (2) reinigen.

Von Zeit zu Zeit einen Tropfen Öl auf die Sägeblatt-Stützrolle (2) geben.

9. Tipps und Tricks

Einstechen

Bei dünnen, weichen Werkstoffen kann man mit dem Stichsägeblatt in das Werkstück einstechen, ohne vorher ein Loch zu bohren. Nur kurze Sägeblätter Verwenden. Nur bei Winkeleinstellung 0°.

Siehe Abbildung auf Seite 2. Einstellhebel (7) auf Stellung „0“ einstellen (Pendelbewegung ist ausgeschaltet). Stichsäge mit der vorderen Kante der Fußplatte (5) auf das Werkstück aufsetzen. Die laufende Stichsäge gut festhalten und langsam nach unten führen. Wenn sich das Sägeblatt freigeschnitten hat, kann die Pendelbewegung zugeschaltet werden.

Bei dickeren Werkstücken muss zunächst ein Loch gebohrt werden, in das das Sägeblatt eingesetzt werden kann.

10. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.

Siehe Seite 4.

A Kreis- und Parallelführung

Zubehör-Komplettprogramm siehe

www.metabo.com oder Hauptkatalog.

10.1 Kreis- und Parallelführung anbringen

Zum Sägen von Kreisen ( 100 - 360 mm) und für Schnitte parallel zu einer Kante (max. 210 mm).

Klemmelemente anbringen (Seite 4, Abb. I)

Klemmelemente (a) mit der Öffnung nach vorn und der Gewindebohrung nach oben auf die Fußplatte (5) auflegen. Von der Unterseite aus die Schrauben (b) eindrehen.

Nach Gebrauch Klemmelemente wieder entfernen, da bei Schrägschnitten die

Sägeblatt-Spanneinrichtung (10) beschädigt werden könnte.

Bei 45°Schrägschnittwinkel darf die Stichsäge nicht nach rechts geschwenkt werden, da

sonst die Sägeblatt-Spanneinrichtung (10) beschädigt wird.

Kreisführung anbringen (Seite 4, Abb. II)

• Stange der Kreis- und Parallelführung seitlich in die Klemmelemente (a) einschieben (Die Zentrierspitze (c) zeigt nach unten).
• Gewünschten Radius (d) einstellen.
• Schrauben (b) festziehen.

Parallelführung anbringen (Seite 4, Abb. III)

• Stange der Kreis- und Parallelführung seitlich in die Klemmelemente (a) einschieben (Die Zentrierspitze (c) zeigt nach oben).
• Zentrierspitze (c) herausschrauben.
• Maß (e) einstellen
• Schrauben (b) festziehen.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt

werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie

Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt

und einer umweltgerechten Wiederverwertung zugeführt werden.

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

M = Drehmoment

T_1 = Größte Materialdicke in Holz

T_2 =Größte Materialdicke in NE-Metalle

T_3^- =Größte Materialdicke in Stahlblech

n_0 = Hubzahl bei Leerlauf

P_1 = Nennaufnahmeleistung

P_2 = Abgabeleistung

m = Gewicht ohne Netzkabel

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

\~ Wechselstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung

der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h,CM = Schwingungsemissionswert (Metallblech sägen)

a_h,CW = Schwingungsemissionswert (Holz sägen)

K_h, = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

L_pA = Schalldruckpegel

L_WA^p = Schallleistungspegel

K_pA, K_WA = Unsicherheit

Gehörschutz tragen!

12. Milieubescherming

13. Technische gegevens
