Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Μάρκα	Haier
Μοντέλο	XS 4B0M3SB-84
Ρυθμιζόμενο ύψος	818 έως 898 mm
Πλάτος	600 mm (εκτίμηση)
Βάθος	550 mm (εκτίμηση)
Βάρος	Περίπου 45 kg
Τροφοδοσία ηλεκτρικής ενέργειας	220-240 V, 50 Hz
Απαιτούμενη πίεση νερού	0,08 έως 1 MPa
Προγράμματα πλύσης	Πολλαπλά προγράμματα (οικονομικό, εντατικό, κ.λπ.)
Χωρητικότητα	12 τυπικά σερβίτσια
Επίπεδο θορύβου	Περίπου 44 dB (εκτίμηση)
Ασφάλεια	Συσκευή αντιυπερχείλισης
Εγκατάσταση	Εντοιχιζόμενο με πάνελ κουζίνας (μέγ. βάρος 9 kg)
Παρεχόμενα αξεσουάρ	Αντι-ατμική ταινία, βάσεις, βίδες, πρότυπο διάτρησης
Ελάχιστες διαστάσεις εντοιχισμού	Ύψος 818 mm, πλάτος 600 mm, βάθος 550 mm
Παράδοση στον χρήστη	Παρέχονται πληροφορίες για τις λειτουργίες και την ασφάλεια

Συχνές ερωτήσεις - XS 4B0M3SB-84 HAIER

Πώς να εγκαταστήσετε την αντι-ατμική ταινία;

Εφαρμόστε την ταινία κάτω από τον πάγκο εργασίας και στα πλάγια των διπλανών επίπλων, όπως αναφέρεται στην ενότητα 7.1 του εγχειριδίου.

Ποιο είναι το ελάχιστο ύψος εντοιχισμού;

Το ελάχιστο ύψος εντοιχισμού είναι 818 mm. Η απόσταση μεταξύ της πόρτας και του δαπέδου πρέπει να είναι μεταξύ 10 και 130 mm.

Πώς να ρυθμίσετε το ύψος των ποδιών;

Γείρετε το πλυντήριο πιάτων ανασηκώνοντας το πίσω μέρος περίπου 10 cm, στη συνέχεια ρυθμίστε το πίσω πόδι από μπροστά. Έπειτα ρυθμίστε απευθείας τα μπροστινά πόδια.

Μπορώ να εγκαταστήσω το πλυντήριο πιάτων κάτω από εστία μαγειρέματος;

Όχι, μην το εγκαθιστάτε κάτω από εστία μαγειρέματος ούτε κοντά σε πηγές θερμότητας, σύμφωνα με τις οδηγίες ασφαλείας.

Πώς να συνδέσετε την παροχή νερού και το ρεύμα;

Ακολουθήστε το διάγραμμα σύνδεσης της ενότητας 8.1. Βεβαιωθείτε ότι η πίεση νερού είναι μεταξύ 0,08 και 1 MPa. Το καλώδιο τροφοδοσίας δεν πρέπει να είναι προσβάσιμο μετά τον εντοιχισμό.

Τι να κάνω αν η πόρτα δεν κλείνει σωστά;

Ελέγξτε ότι το πλυντήριο πιάτων είναι οριζοντιωμένο. Μια λανθασμένη ρύθμιση της κλίσης μπορεί να εμποδίσει το σωστό κλείσιμο της πόρτας.

Τι είδους πάνελ κουζίνας μπορώ να χρησιμοποιήσω;

Το πάνελ πρέπει να ζυγίζει το πολύ 9 kg. Ακολουθήστε τις οδηγίες προετοιμασίας και εγκατάστασης στο εγχειρίδιο.

Πώς να αποσυναρμολογήσω το πλυντήριο πιάτων αν χρειαστεί;

Αποσυνδέστε τη συσκευή από τα ηλεκτρικά και υδραυλικά δίκτυα, ξεβιδώστε τις βίδες στερέωσης, σηκώστε ελαφρά και αφαιρέστε την.

Πού να εγκαταστήσω το πλυντήριο πιάτων ιδανικά;

Σε κλειστό, ξηρό, καλά αεριζόμενο περιβάλλον, κοντά σε πρίζα ρεύματος. Μην το εγκαθιστάτε σε χαλιά ή σε εξωτερικό χώρο.

Τι να κάνω σε περίπτωση υπερχείλισης νερού;

Το πλυντήριο πιάτων είναι εξοπλισμένο με συσκευή ασφαλείας αντιυπερχείλισης που σταματά αυτόματα την παροχή νερού και/ή απομακρύνει την περίσσεια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XS 4B0M3SB-84 HAIER

Αφαιρέστε όλες τις συσκευασίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

Η εγκατάσταση πρέπει να πραγματοποιηθεί από εξειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή. Εάν απαιτείται σέρβις από τον κατασκευαστή για την ελάβεια βλάβης που οφείλονται σε ακατάλληλη εγκατάσταση, το σέρβις αυτό δεν καλύπτεται από την εγγύηση. Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής. Αποσυσκευάστε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιές και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και πριν το συνδέσετε στην παροχή ρεύματος. Ένα ελαττωματικό προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους. - Ελέγξτε τη συσκευασία για αξεσουάρ (ενδεικτικοί φάκελοι με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, εάν υπάρχουν, αφαιρέστε τα και αποθηκεύστε τα. Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει βλάβη ή τραυματισμό σε ανθρώπους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τέτοιες βλάβες ή τραυματισμούς. Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις οδηγίες. Σε περίπτωση βλάβης λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει ο υπεύθυνος εγκατάστασης του προϊόντος. Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη στην παροχή ρεύματος. - Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών από κοψίματα. - Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος λήγει. Βεβαιωθείτε ότι η σύνδεση του καλωδίου τροφοδοσίας του προϊόντος έχει ολοκληρωθεί, δεν είναι προσβάσιμη. - Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη ή εξαρτήματα της συσκευής (όπως ένας υπέρης) και δεν πρέπει να εκτίθεται σε μηχανικές καταπονήσεις. Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι η εγκατάσταση είναι σωστή. Μη συνδέετε το προϊόν στο ηλεκτρικό δίκτυο πριν την πλήρη εγκατάσταση του μπροστινού πάνελ. Διαφορετικά, μπορεί να υπάρξει κίνδυνος ηλεκτροπληξίας. - Προσέξτε κατά τη μεταφορά, το προϊόν είναι βαρύ.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξτε όλες τις διαστάσεις του διαμερίσματος ενόσω συγκρίνοντάς τις με τις οδηγίες που προέρχονται από το παρόν εγχειρίδιο. Σημειώστε ότι είναι δυνατή η ενσωμάτωση της συσκευής με τις συσκευές άλλων επιπέδων, ακόμα και αν υπερβαίνει σε ύψος τον πίνακα ελέγχου. Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
• Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται κατά την εγκατάσταση, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία. Να είστε προσεκτικοί όταν ανοίγετε και κλείνετε το προϊόν. Η εργασία εγκατάστασης μπορεί να προκαλέσει ανατροπή του προϊόντος. Το προϊόν πρέπει να είναι οριζοντιωμένο για να λειτουργεί σωστά, διαφορετικά η πόρτα δεν κλείνει καλά, με αποτέλεσμα να διαφεύγει καυτός ατμός.

Νου γλιστράται το πλυντήριο πιάτων

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον. Μην εγκαταστήσετε το προϊόν σε ανοιχτούς χώρους εκτεθειμένους σε ατμοσφαιρικούς παράγοντες. Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα. Χρησιμοποιήστε το προϊόν μόνο όταν τοποθετηθεί σε διαρκή τοίχο, διαφορετικά κινδυνεύετε από τραυματισμό. Μην εγκαταστήσετε το πλυντήριο πιάτων κάτω από εστία μαγειρέματος. Μην εγκαταστήσετε το προϊόν κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες). Μην τοποθετήσετε το προϊόν πάνω σε χαλιά ή τραπέζια επιφάνειες. Τοποθετήστε το προϊόν σε καθαρή, επίπεδη και σταθερή επιφάνεια.

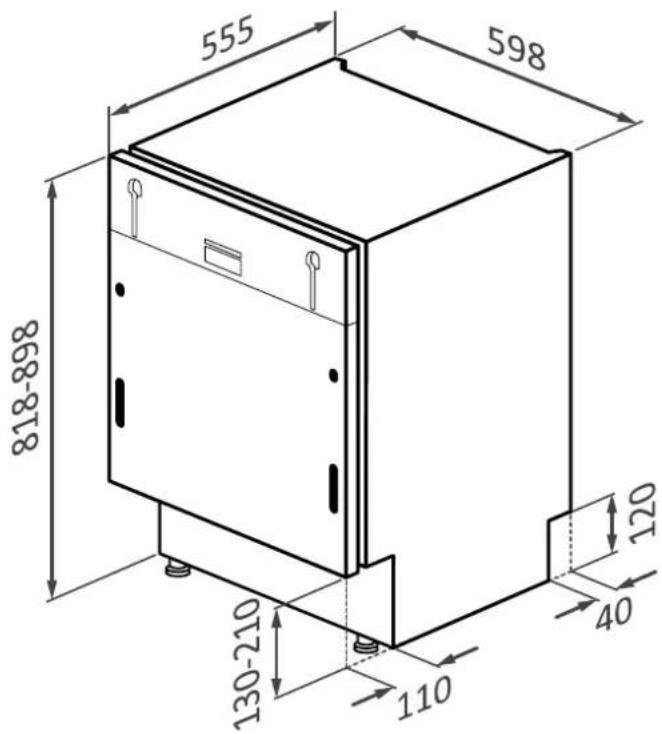

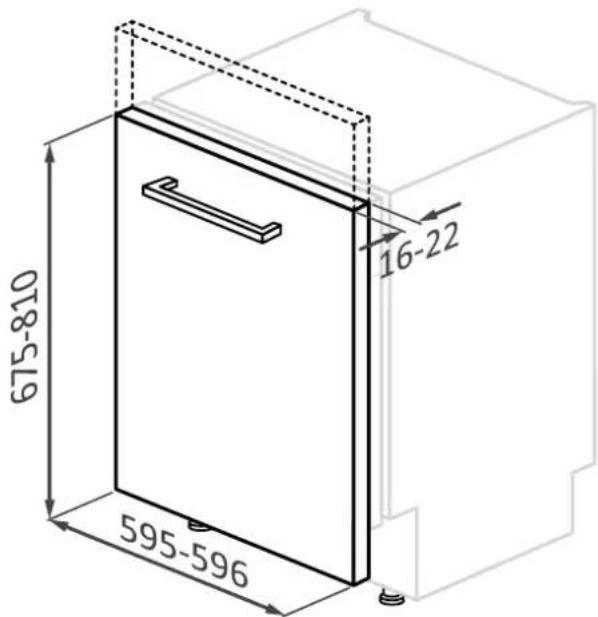

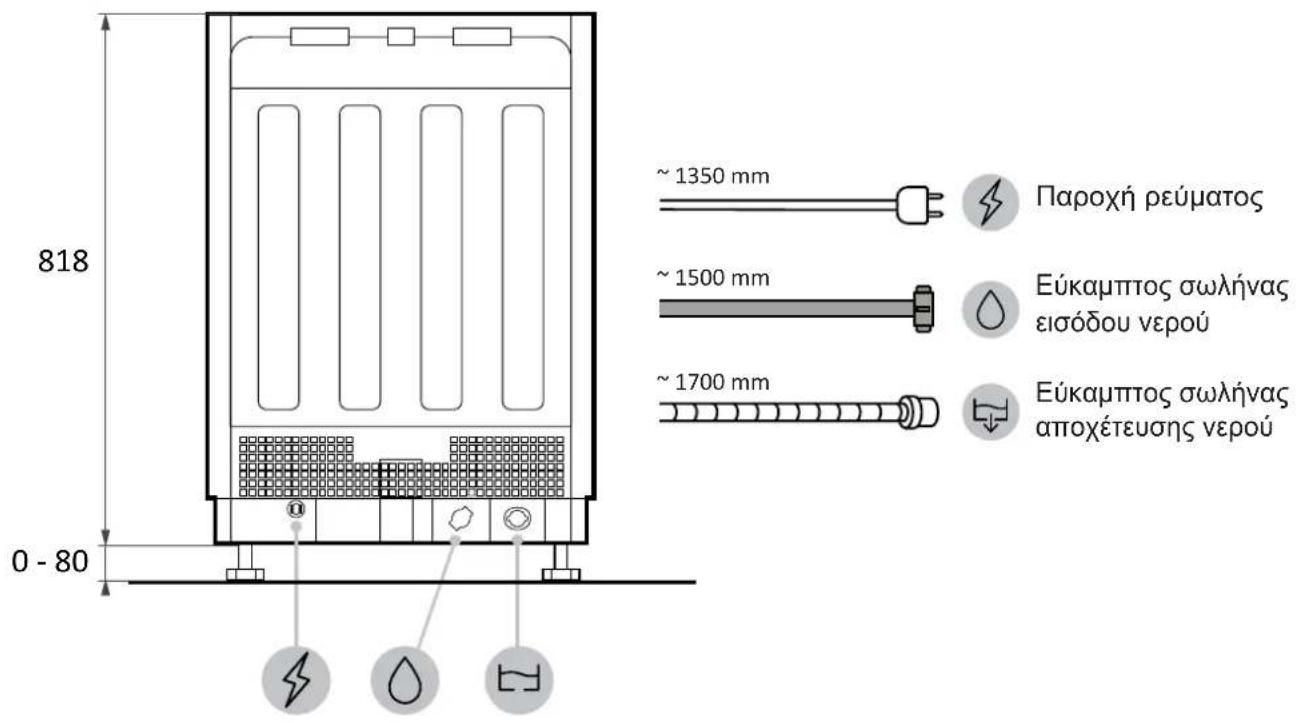

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή του προϊόντος

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν το πάνελ κουζίνας ζυγίζει περισσότερο από 9 κιλά, επικοινωνήστε με την υπηρεσία πωλήσεων.

Διαστάσεις σε mm

Νιωόψη

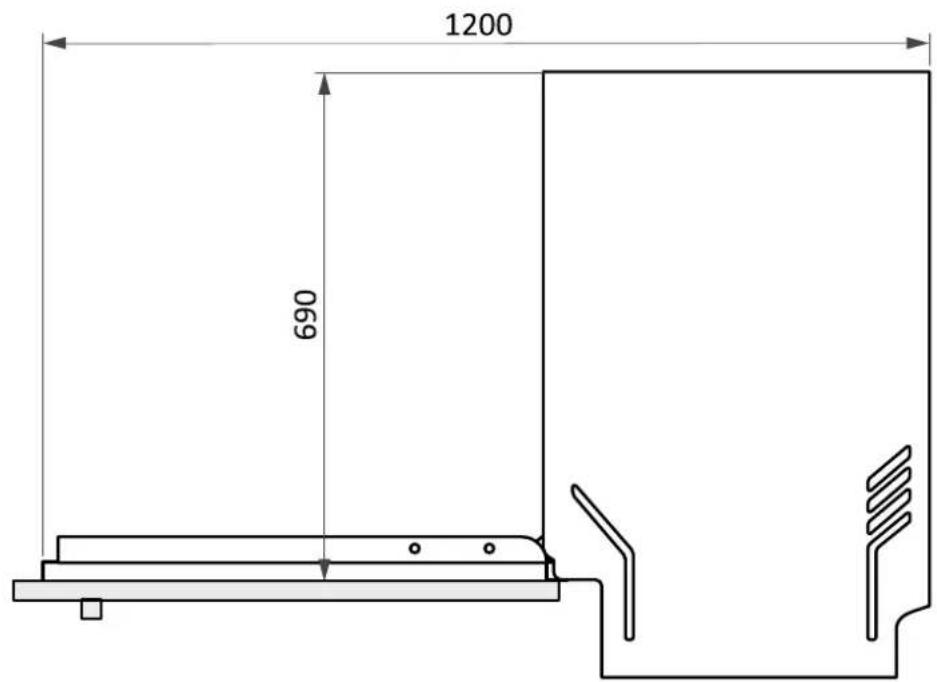

Πλάγια όψη

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR:

ή κάνοντας κλικ σε αυτόν τον

σύνδεσμο

5 Εργαλεία εγκατάστασης

Απαιτούμενα εργαλεία

Εργαλεία που δεν παρέχονται τοποθετούνται

04X13

039X28

039X175

035X16

4X15

H

一

一

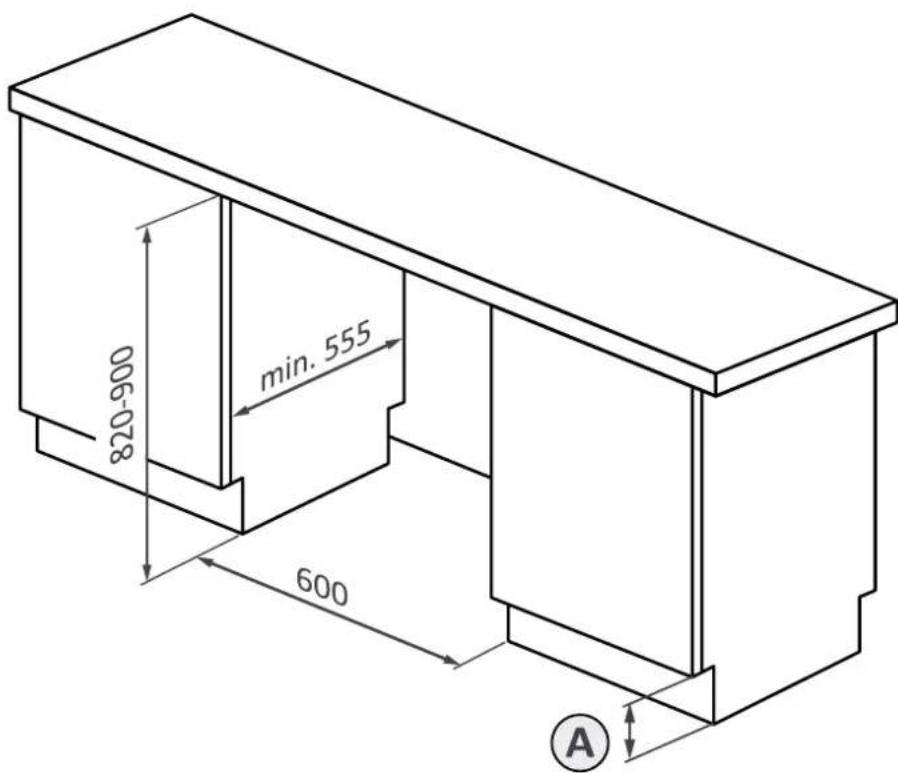

Διαστάσεις θέσης μηχανής

Αξινούμετρική προβολή

Α

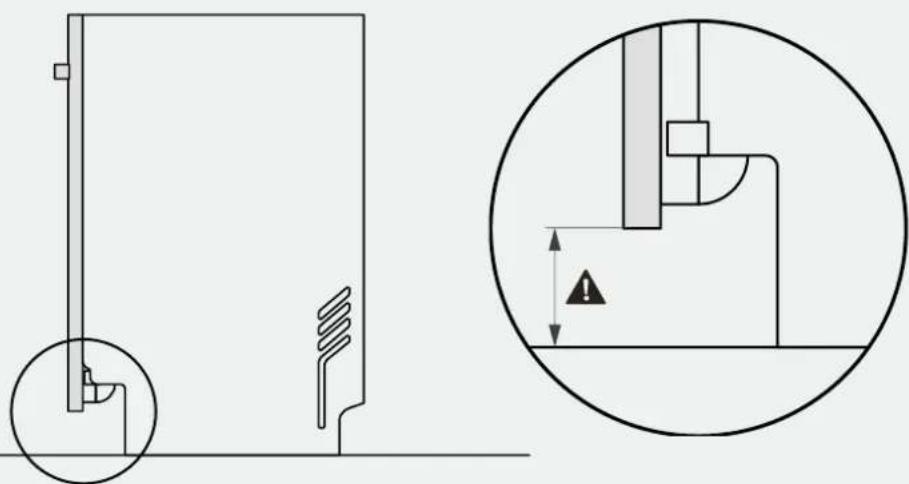

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος της εσοχής είναι 818 mm. Σε αυτήν την περίπτωση, η απόσταση μεταξύ της τρύπας και του δαπέδου πρέπει να είναι μεταξύ 10 και 130 mm. Εάν το πλυντήριο πιάτων είναι υπερυψωμένο (π.χ. 898 mm), η απόσταση τρύπας-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, μέχρι το πολύ 90 έως 210 mm.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

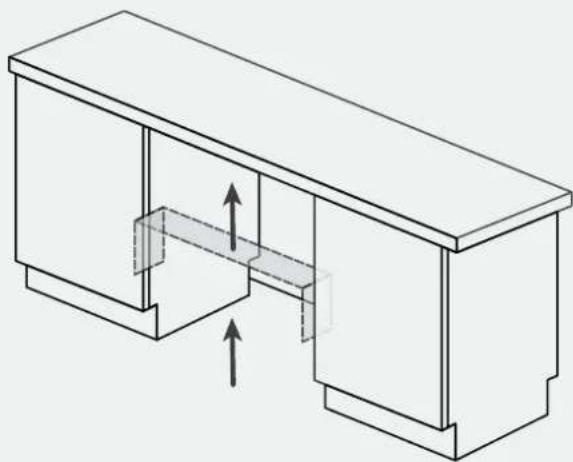

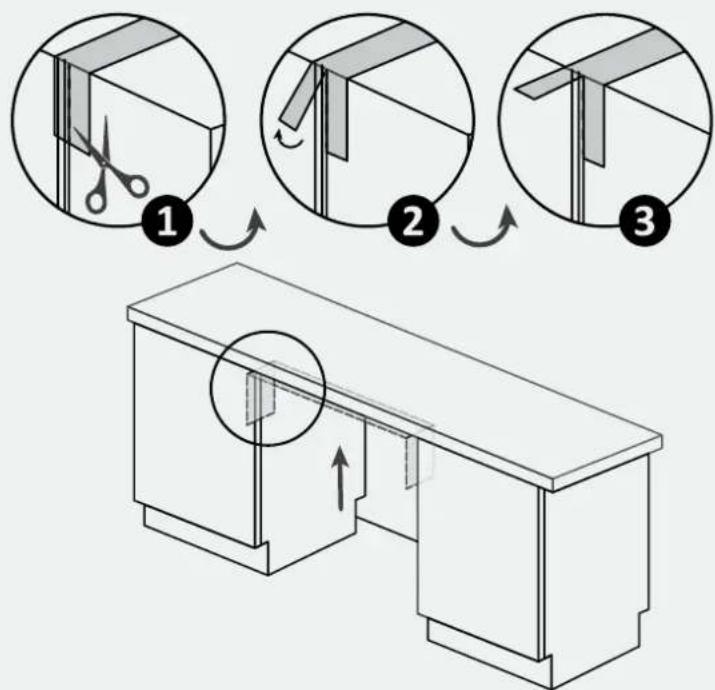

7.1 Τοποθέτηση ταινίας ατμού

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

2.

3.

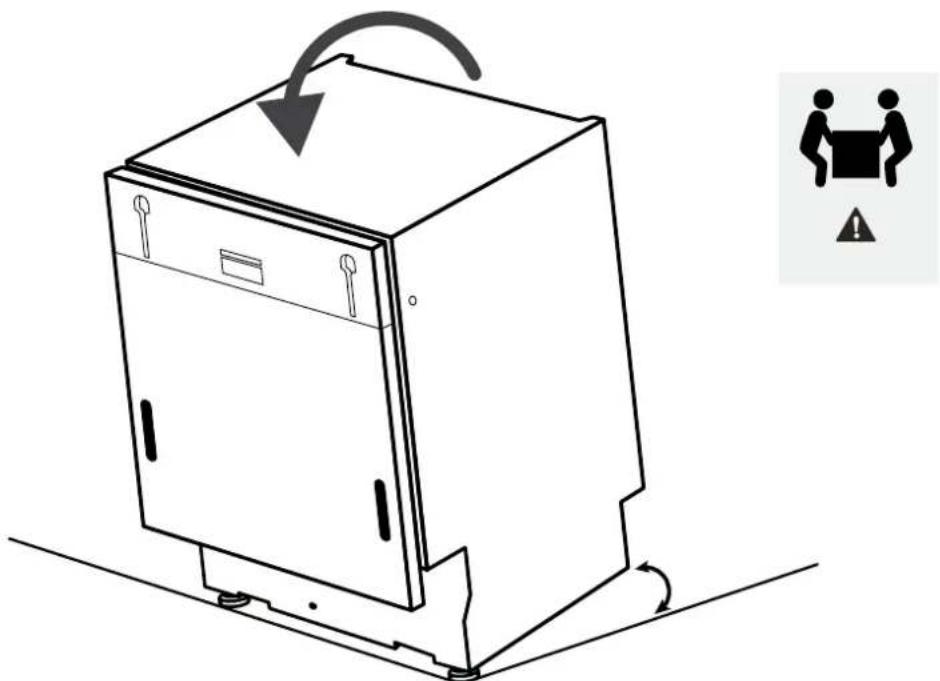

7.2 Ρύθμιση ύψους

Σηκώστε το πλυντήριο πιάτων ανασηκώνοντάς το προς τα πάνω κατά τουλάχιστον 10 cm.

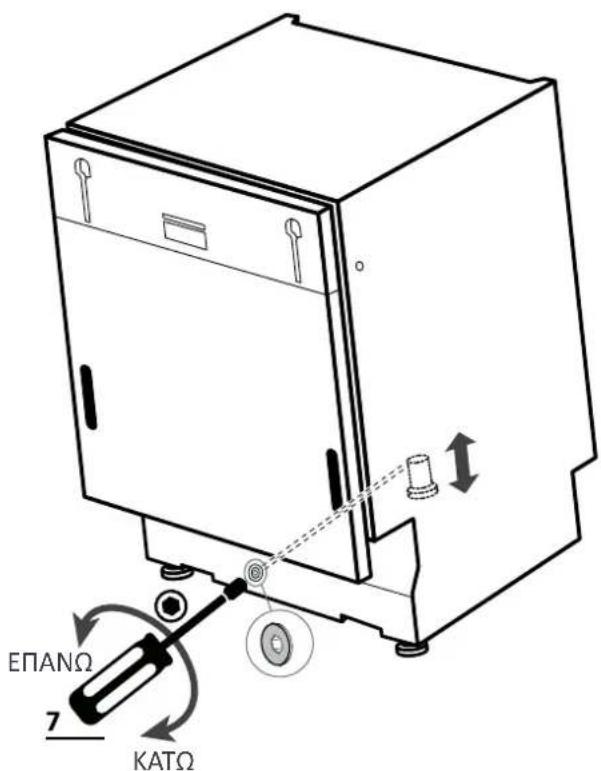

7.3 Ρύθμιση πίσω ποδιών

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως αναφέρεται παρακάτω.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

7.4 Ρύθμιση μπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, ανασηκώστε ελαφρά το πλυντήριο πιάτων.

7.5 Ρύθμιση κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάτω και οριζόντιο επίπεδο.

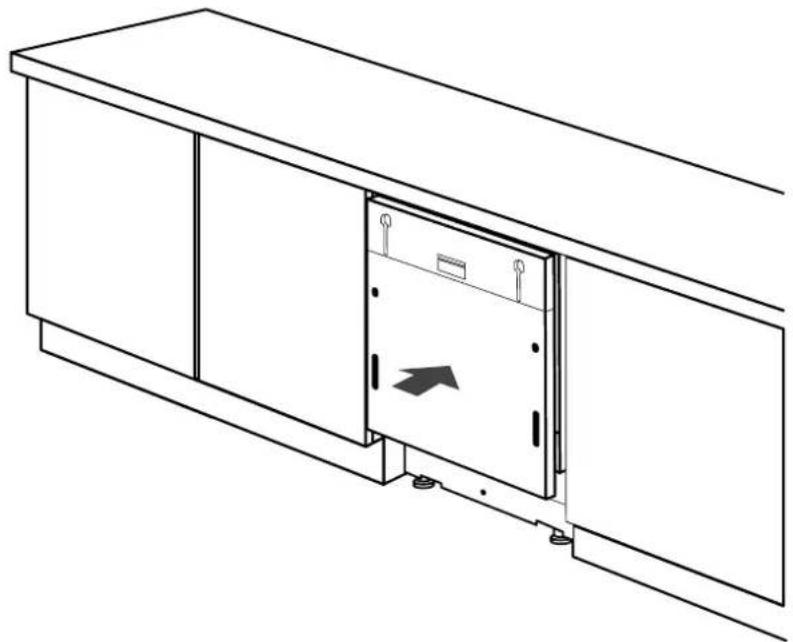

7.6 Εισαγωγή στο διαμέρισμα Εντοιχισμού

Εισαγάγετε το Πλυντήριο Πιάτων στο διαμέρισμα Εντοιχισμού και ελέγξτε τις μετρήσεις και τις αντοχές.

7.7 Στερέωση των μπροστινών ποδιών

Αφού ελέγξετε τις μετρήσεις, οριστικά μονίμως τα μπροστινά πόδια για να αποτρύψετε το λοξοκαπνισμό του με την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει και στην εγκατάσταση του πάνελ κουζίνας.

7 Οδηγίες εγκατάστασης του Πλυντηρίου Πιάτων

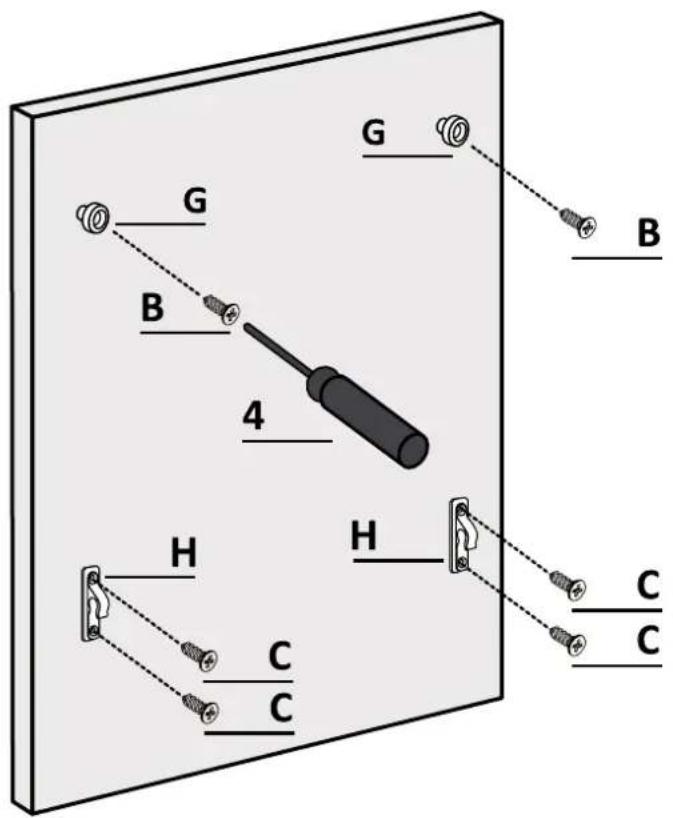

7.8 Προετοιμασία πάνελ

1.

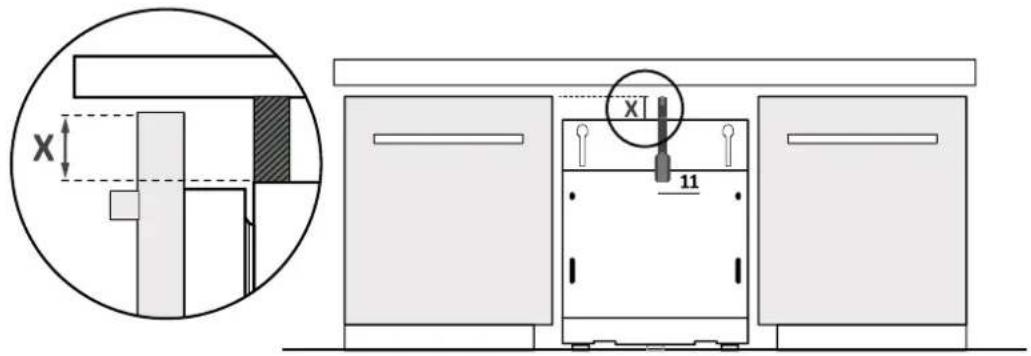

Μετρήστε την απόσταση μεταξύ του άνω άκρου των παρακείμενων ντουλαπιών και του πλυντηρίου πιάτων.

2.

Μεταφέρετε τη μέτρηση στο πάνελ κουζίνας και εντοπίστε το κέντρο.

3.

Εφαρμόστε το σχεδιάγραμμα διάτρησης και ακολουθήστε τις προηγούμενες οδηγίες.

7.8 Προετοιμασία πάνελ

4.

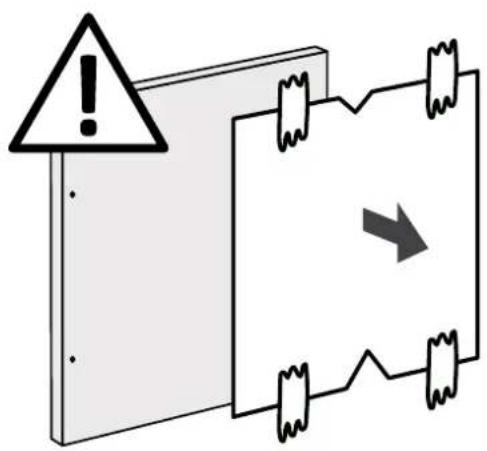

Αφαιρέστε το σχεδιάγραμμα διάτρησης και εφαρμόστε τα εξαρτήματα.

Υποδεικνύεται: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από το πέλμα, ιδίως αν τοποθετηθεί η λάμα.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

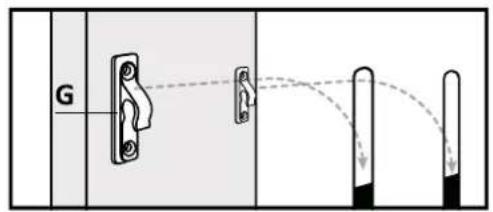

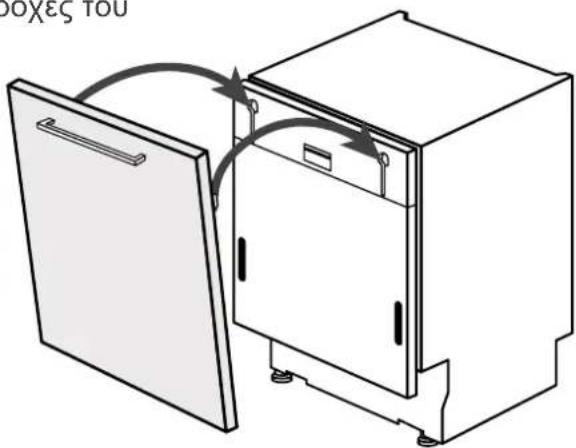

7.9 Εγκατάσταση πανελ

1.

Εισάγετε τους επάνω όρους ότι υποδοχές του πλυντηρίου πιάτων.

2.

Στερεώστε το πάνελ χρησιμοποιώντας τα κάτω άγκιστρα.

3.

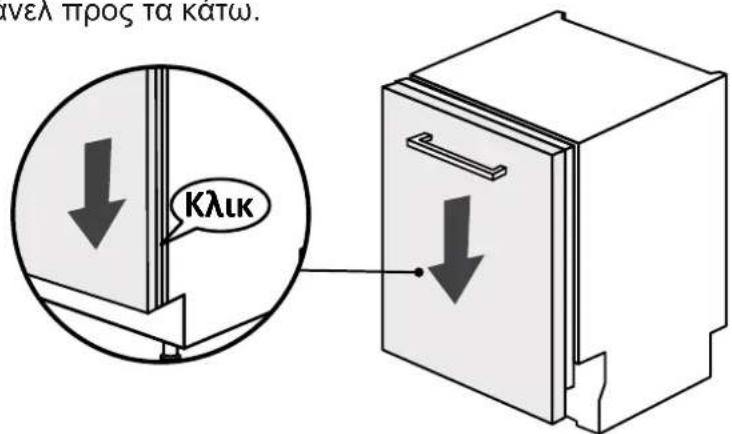

Σπρώξτε το πάνελ προς τα κάτω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε το πλυντήριο πιάτων στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο τώρα, τηρώντας τις οδηγίες που παρέχονται στο κεφάλαιο 8.

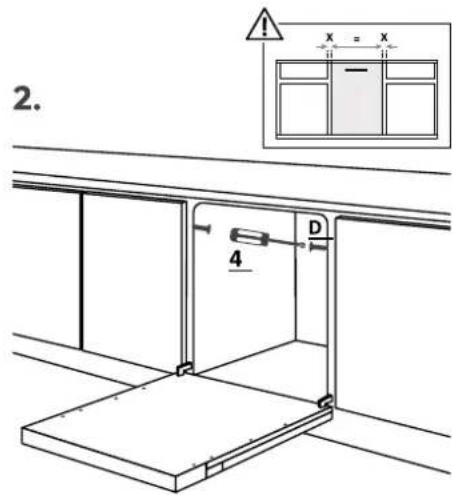

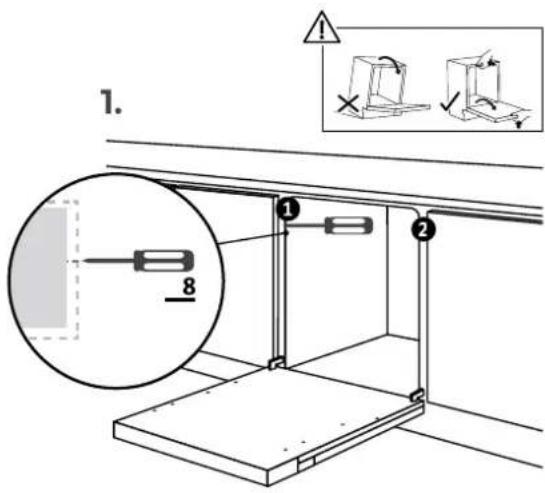

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Ο ορισμός του πίνακα των πινάκων και οι παρακείμενες μονάδες.

ΑΝΑΠΟΔΕΙΞΙΟΠΟΙΗΣΗ: Εάν δεν μπορείτε να στερεώσετε το παντήριο πάντων πλευρικά, χρησιμοποιήστε τα παρεχόμενα υποστηρίγματα και στερεώστε το στον πάγκο εργασίας. Προσοχή: Εάν το υλικό του πάγκου εργασίας δεν είναι ξύλο.

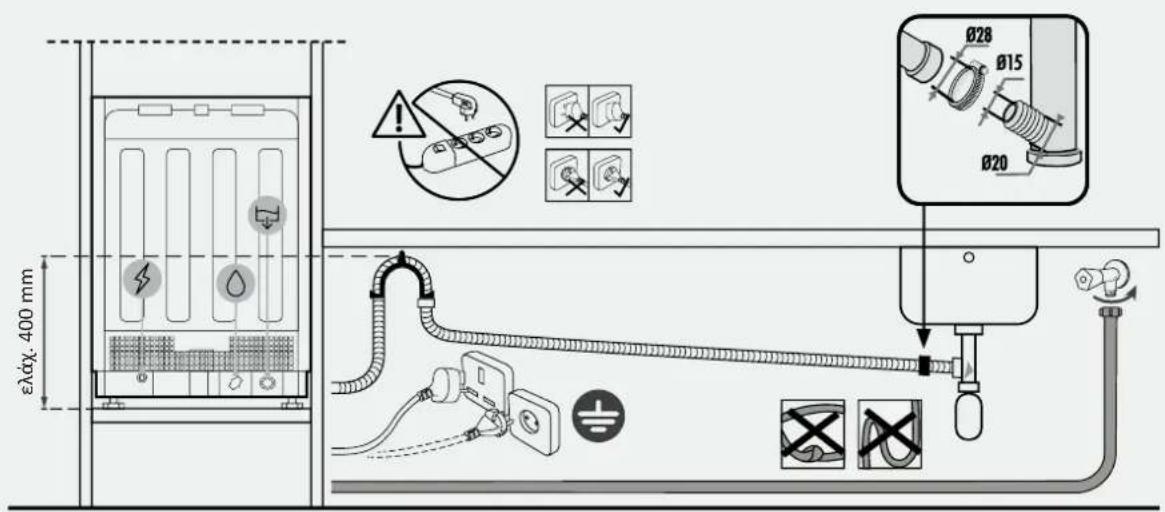

8 Αποχέτευση νερού και σύνδεση ηλεκτρικής ενέργειας

Διάγραμμα εγκατάστασης σε θήλη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση νερού είναι μεταξύ 0,08 MPa και 1 MPa.

8.2 Διάταξη ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που φέρει φερβει φενκανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα φερό φεικαταθχετεύει φενκανός φερό.

Βλ. το Εγχειρίδιο χρήσης για περισσότερες λεπτομέρειες.

Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

Ενημερωθείτε για την βασική λειτουργία. Ενημερωθείτε για τις βασικές λειτουργίες του χειριστηρίου και περισσότερα. - Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αποσυνδέστε τη συσκευή από την παροχή ρεύματος, αφαιρέστε την προστατευτική επένδυση, την ταινία και όλα τα άλλα υλικά συσκευασίας και αφαιρέστε τα παρεχόμενα εξαρτήματα από το εσωτερικό του προϊόντος.

Η πραγματική εμφάνιση του προϊόντος αποτελείται από επεξεργασμένο μοντέλο.

Αποσυναρμολόγηση πλυντηρίου πιάτων 10

• Ανοίξτε το τρόιον από την πλευρά του ηλεκτρικού ρεύματος και του νερού.
• Εβίδωσε τις βίδες στερέωσης.
• Αφαιρέστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω. Αυτό το προϊόν δεν προκαλεί ζημιά όταν επανεισαχθεί, τα οποία μπορούν επίσης να χρησιμοποιηθούν με μια νέα συσκευή.

Haier

WELKOM

ΣΤΕΡΕΩΣΕ ΤΟ ΠΑΝΕΛ, ΚΑΤΩ ΑΠΟ ΤΗΝ ΕΝΔΕΙΞΗ ΦΟΥΗΝΕ ΚΥΚΟ;

3.

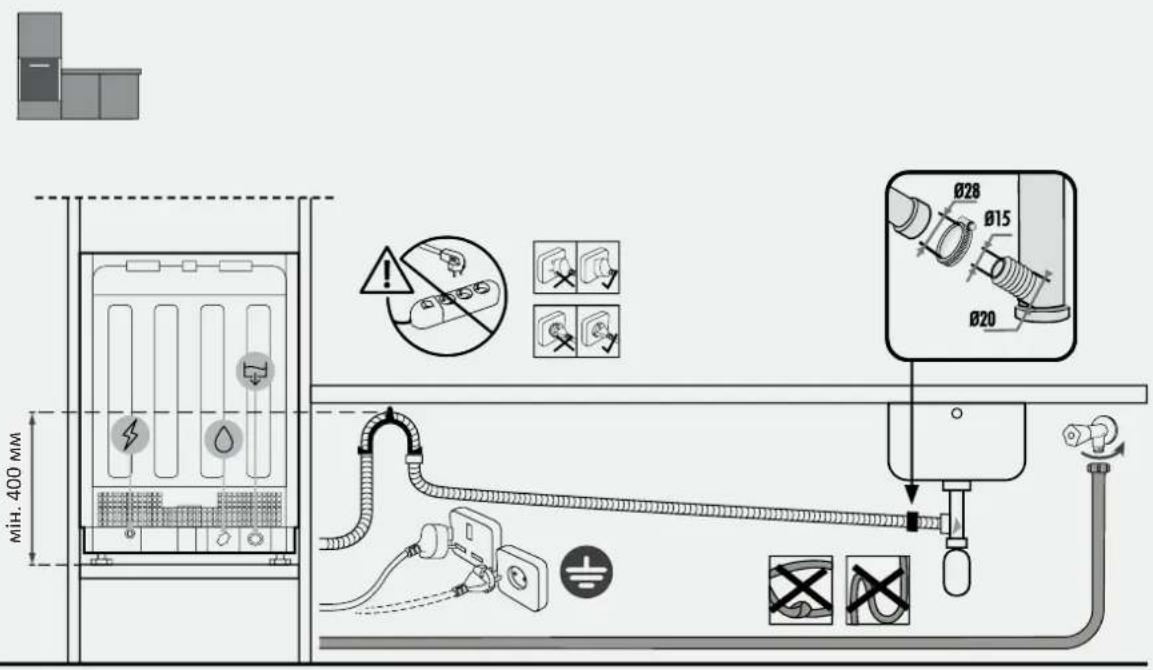

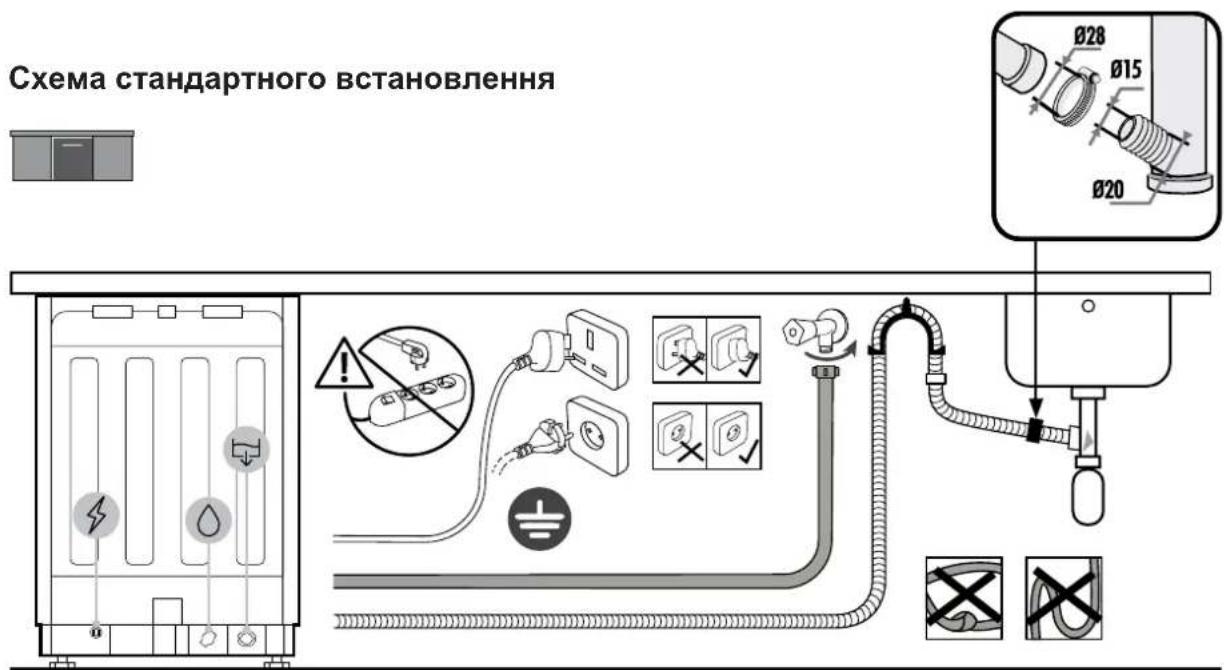

8.1 Σχήμα σύνδεσης

Σχήμα εγκατάστασης στήλης PONEPEIXEHH. Προειδοποίηση: Η πίεση του νερού πρέπει να βρίσκεται μεταξύ 0,08 MPa και 1 MPa.

8.2 Ρύθμιση ασφαλείας

Όλες οι συσκευές είναι εξοπλισμένες με προστασία από υπερπλήρωση. Σε περίπτωση υπέρβασης του κανονικού επιπέδου νερού, λόγω βλάβης, αυτόματα μπλοκάρεται η ροή νερού ή/και ενεργοποιείται συναγερμός υπερχείλισης.

ΠΑΡΑΡΤΗΜΑ. Οδηγός χρήσης για πρόσθετες πληροφορίες.
