XS 4B0M3SB-84 - Opvaskemaskine HAIER - Gratis brugsanvisning og manual

Produkttype	Indbygningsopvaskemaskine
Mærke	Haier
Model	XS 4B0M3SB-84
Justerbar højde	818 til 898 mm
Bredde	600 mm (estimat)
Dybde	550 mm (estimat)
Vægt	Cirka 45 kg
Strømforsyning	220-240 V, 50 Hz
Nødvendigt vandtryk	0,08 til 1 Mpa
Vaskeprogrammer	Flere programmer (øko, intensiv osv.)
Kapacitet	12 standard kuverter
Støjniveau	Cirka 44 dB (estimat)
Sikkerhed	Overløbssikring
Installation	Indbygning med køkkenpanel (maks. vægt 9 kg)
Medfølgende tilbehør	Dampbeskyttelsesbånd, beslag, skruer, boreguide
Minimum indbygningsmål	Højde 818 mm, bredde 600 mm, dybde 550 mm
Overlevering til bruger	Oplysninger om funktioner og sikkerhed leveres

Ofte stillede spørgsmål - XS 4B0M3SB-84 HAIER

Hvordan installeres dampbeskyttelsesbåndet?

Påfør båndet under arbejdspladen og på siderne af tilstødende møbler, som angivet i afsnit 7.1 i manualen.

Hvad er den minimale indbygningshøjde?

Den minimale indbygningshøjde er 818 mm. Afstanden mellem lågen og gulvet skal være mellem 10 og 130 mm.

Hvordan justeres benhøjden?

Vip opvaskemaskinen ved at løfte bagsiden ca. 10 cm, og juster derefter det bageste stopben fra forsiden. Juster derefter forbenene direkte.

Kan jeg installere opvaskemaskinen under et kogeplade?

Nej, installer den ikke under en kogeplade eller i nærheden af varmekilder i overensstemmelse med sikkerhedsinstruktionerne.

Hvordan tilsluttes vandindtag og elektricitet?

Følg tilslutningsskemaet i afsnit 8.1. Sørg for, at vandtrykket er mellem 0,08 og 1 MPa. Strømkablet må ikke være tilgængeligt efter indbygning.

Hvad gør jeg, hvis lågen ikke lukker korrekt?

Kontroller, at opvaskemaskinen er i vater. Forkert justering af hældningen kan forhindre, at lågen lukker korrekt.

Hvilken type køkkenpanel kan jeg bruge?

Panelet må veje højst 9 kg. Følg forberedelses- og installationsvejledningen i manualen.

Hvordan skiller jeg opvaskemaskinen ad, hvis det er nødvendigt?

Afbryd apparatet fra el- og vandforsyningen, skru fastgørelsesskruerne af, løft det let og tag det ud.

Hvor skal opvaskemaskinen ideelt set installeres?

I et lukket, tørt, godt ventileret miljø i nærheden af en stikkontakt. Installer den ikke på tæpper eller udendørs.

Hvad gør jeg ved vandspild?

Opvaskemaskinen er udstyret med en overløbssikring, som automatisk stopper vandtilførslen og/eller fjerner overskydende vand.

BRUGSANVISNING XS 4B0M3SB-84 HAIER

Denne installationsvejledning er beregnet til køkkenproducenter, der vil integrere disse produkter. For at sikre sikkerhed og opnå de bedste resultater, læs denne vejledning omhyggeligt, inklusive sikkerhedsinstruktionerne, og opbevar den til fremtidig reference. Inden du går i gang med installationen, skal du notere serienummeret, da det kan være nødvendigt i tilfælde af reparationer. Kontroller for eventuelle transportskader, og hvis du er i tvivl, kontakt en tekniker før brug. Opbevar altid alt emballagemateriale uden for børns rækkevidde.

Bemærk: Egenskaber og billeder i dette dokument er kun vejledende og kan ændres uden varsel.

Indholdsfortegnelse

1 Sikkerhedsadvarsler til installationen p.2-3 2 Hvor skal opvaskemaskinen installeres p.3 3 Opvaskemaskinens dimensioner p.4-5 4 Installationsvideo trin for trin p.6 5 Værktøjer til installation p.6 6 Indbygningsmål p.7

7 Instruktioner til installation af opvaskemaskinen p.8 - 15

7.1 Installation af dampbånd 7.2 Højdejustering 7.3 Justering af det bageste ben 7.4 Justering af de forreste bens højde 7.5 Vinkeljustering 7.6 Indsættelse i det indbyggede rum 7.7 Fastgørelse af de forreste ben 7.8 Forberedelse af panelet 7.9 Installation af panelet 7.10 Fastgørelse af maskinen til køkkenet

8.1 Tilslutningsdiagram 8.2 Sikkerhedsanordninger

9 Levering til brugeren p.17 10 Afmontering af opvaskemaskinen p.17

Læs disse instruktioner, før du starter installationen af produktet. Din sikkerhed er meget vigtig for os. Læs disse oplysninger grundigt, før du bruger produktet.

• Installationen skal udføres af en kvalificeret tekniker, der kender til og overholder lovgivningen i installationslandet og producentens instruktioner.
• Hvis der kræves producenthjælp til at udbedre fejl, der skyldes forkert installation, er denne hjælp ikke dækket af garantien.
• Fjern emballagematerialet, før apparatet tages i brug.
• Efter udpakning af produktet skal du kontrollere, at det ikke er beskadiget. Kontakt servicecentret i tilfælde af problemer, før du fortsætter med installationen, og tilslut det ikke til strømnettet.
• Et beskadiget produkt kan forårsage kortslutning, elektrisk stød, brand og andre farer.
• Kontroller om emballagen indeholder tilbehør eller ledsagemateriale (poser med skruer, dokumenter, brochurer osv.), og fjern og opbevar det om nødvendigt.
• Forkert installation kan forårsage skader på personer, dyr eller ejendom. Fabrikanten kan ikke holdes ansvarlig for sådanne skader.
• Sikker brug garanteres kun, hvis installationen er udført korrekt i henhold til disse instruktioner. Ved skader forårsaget af forkert montering påhviler ansvaret installatøren.
• Under installation må apparatet ikke tilsluttes elnettet.
• Det anbefales at bære beskyttelseshandsker under installationen for at undgå skæreskader.
• Ved forkert installation, manipulation af apparatet eller ikke-overensstemmende tilslutning bortfalder produktgarantien.
• Sørg for, at produktets strømledning ikke er tilgængelig efter installationen.
• Efter montering må netledningen ikke komme i kontakt med bevægelige dele af køkkenkomponenterne (f.eks. en skuffe) og må ikke udsættes for mekanisk belastning.
• Ved overdragelse af produktet til slutbrugeren skal teknikeren sikre sig, at det er korrekt installeret.
• Tilslut ikke produktet til elnettet, før frontpanelet er helt installeret. Ellers kan der være elektrisk fare.
• Vær forsigtig under transporten, produktet er tungt.
• Før installationen påbegyndes, skal du kontrollere alle dimensioner af det indbyggede rum og sammenligne dem med instruktionerne i denne manual. Bemærk, at det er muligt at justere ørerne, så de passer med andre møbeldøre, selvom de er højere end betjeningspanelet.
• Sørg for, at installationsområdet er stabilt og solidt.
• Anvend den beskyttelsesfilm, der følger med installationssættet, under bordpladen og på det omgivende møbel. Filmen beskytter møblet mod fugt. Vær forsigtig, når du åbner og lukker produktet.
• Forkert installation kan få produktet til at vælte;
• Produktet skal være i vater for at fungere korrekt, ellers lukker ørene ikke ordentligt, hvilket kan føre til udslip af varm damp.

Hvor skal opvaskemaskinen installeres?

2

• Installer og brug dette produkt i et lukket, overdækket, tørt og godt ventileret miljø;
• Installer ikke produktet i åbne områder, der er udsat for vejrliget;
• Montér produktet i nærheden af en stikkontakt;
• Brug kun produktet, hvis det er installeret i en indbygningsniche, ellers er der risiko for skader og forbrændinger;
• Installer ikke opvaskemaskinen under en kogeplade;
• Installer ikke produktet i nærheden af varmekilder (radiatorer, ovne mv.);
• Anbring ikke produktet på tæpper eller lignende overflader;
• Placer produktet på en ren, jævn og solid overflade.

Mål i mm

Du kan se installationsvideoen for produktet ved at scanne QR-koden.

Eller ved at klikke på følgende

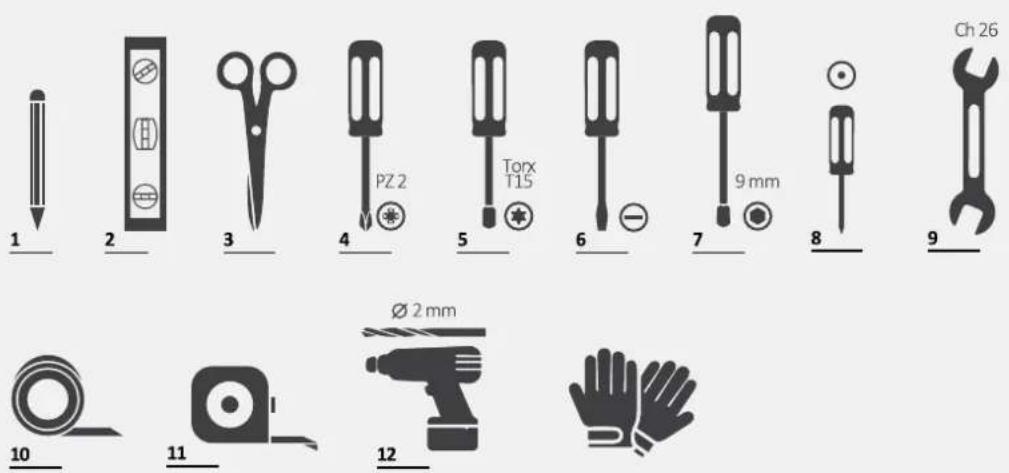

5 Værktøjer til installation

Nødvendigt værktøj

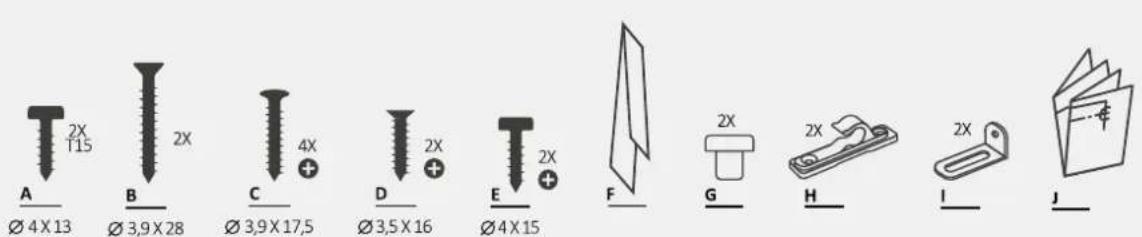

Værktøj, der følger med produktet

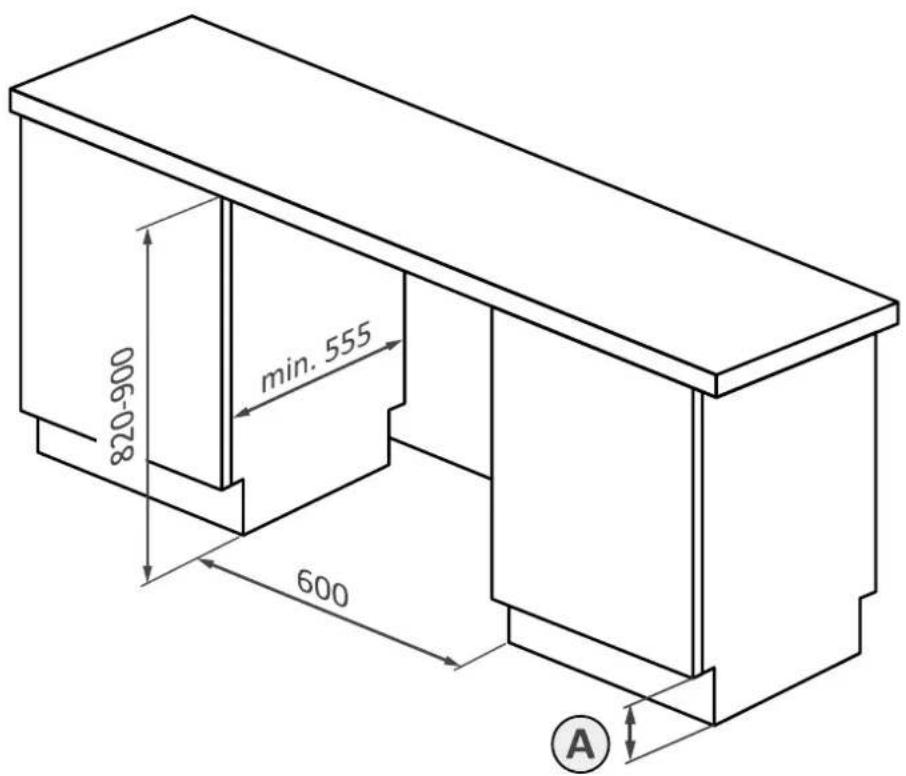

Mål i mm

Aksonometrisk visning

A

ADVARSEL: Den minimale indbygningshøjde er 818 mm; i dette tilfælde skal afstanden mellem lågen og gulvet være mellem 10 og 130 mm. Hvis opvaskemaskinen hæves (maks. 898 mm), skal afstanden mellem lågen og gulvet også øges proportionalt, op til maksimalt mellem 90 og 210 mm.

Installation af dampbånd 7.1

Påfør strippen under bordpladen og på siderne af de tilstødende skabe.

1.

2.

3.

7.2 Højdejustering

Vip opvaskemaskinen ved at løfte den bagerste del ca. 10 cm.

7.3 Justering af det bageste ben

Juster højden på det bageste ben fra maskinens front som angivet.

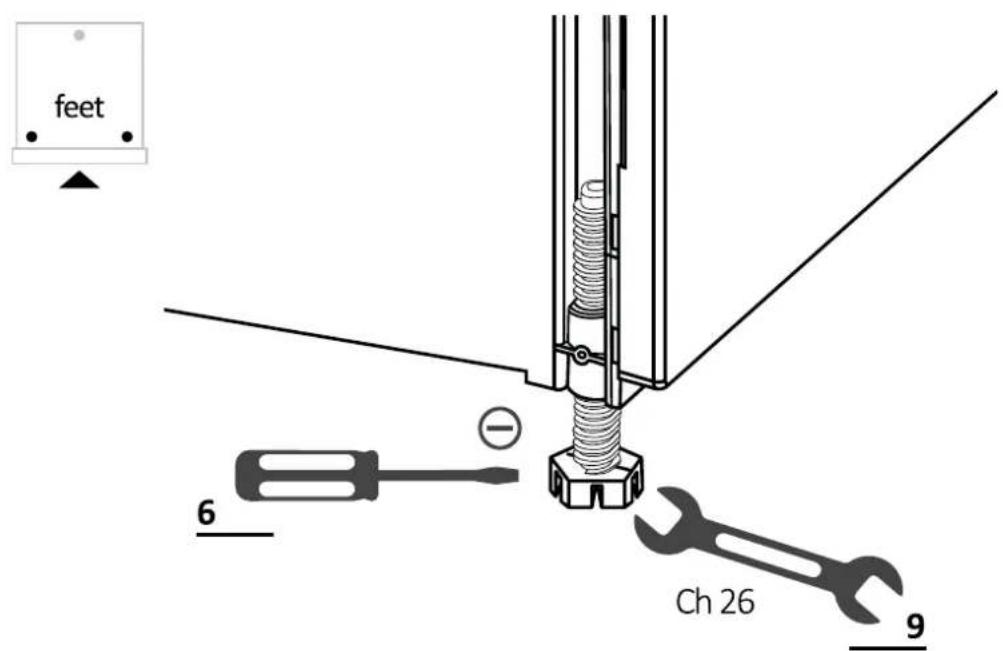

7.4 Justering af de forreste bens højde

Virker direkte på de forreste ben. Hvis det er nødvendigt, løft opvaskemaskinen lidt.

7.5 Vinkeljustering

Sæt opvaskemaskinen i vater i både lodret og vandret plan.

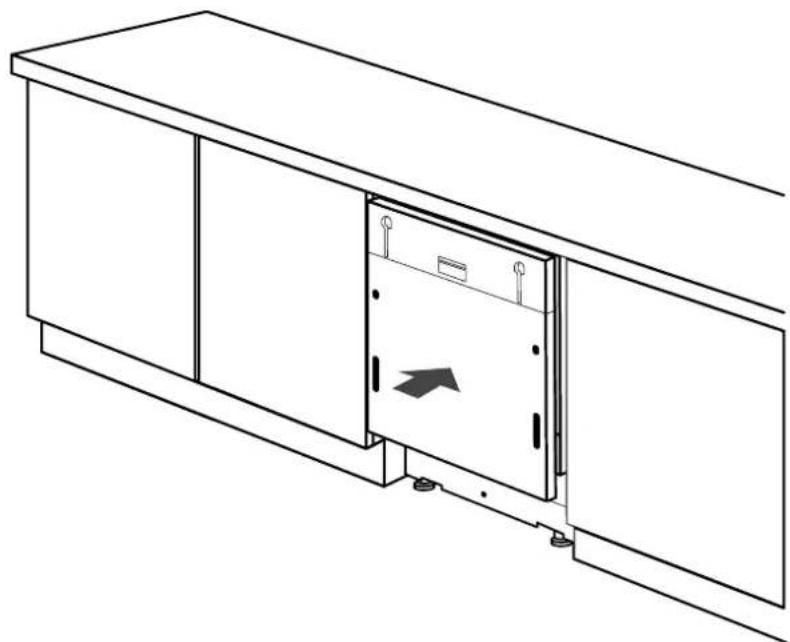

7.6 Indsættelse i det indbyggede rum

Indsæt opvaskemaskinen i indbygningsrummet og kontroller mål og tolerancer.

Fastgørelse af de forreste ben 7.7

Efter at have kontrolleret alle mål, fastgør de forreste ben permanent, så de ikke løsner sig med tiden. Denne handling kan også udføres efter montering af køkkenpanelet.

7 Instruktioner til installation af opvaskemaskinen

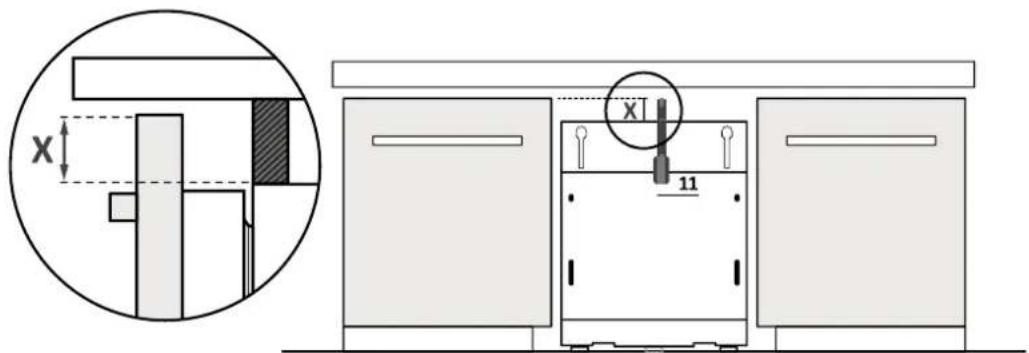

Mål afstanden mellem den øverste kant af de tilstødende døre og opvaskemaskinen;

2.

Overfør målet til køkkenpanelet og find midten;

3.

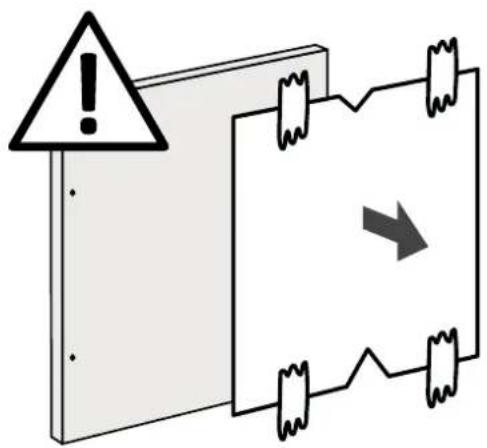

Anbring boreskabelonen, og følg de medfølgende instruktioner;

Fjern skabelonen og monter tilbehøret.

ADVARSEL: Undgå at skruehoveder stikker ud på bagsiden af panelet ved montering af håndtaget.

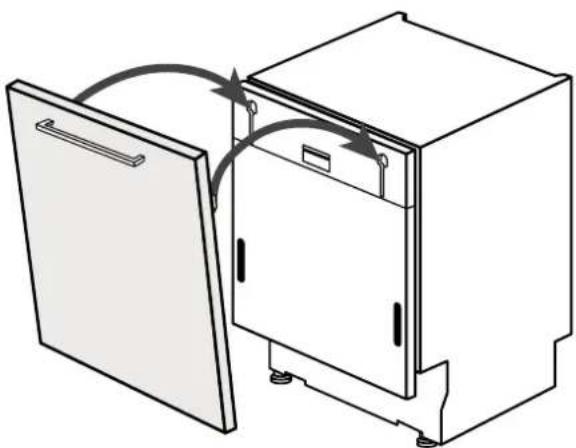

Indsæt de øverste stifter i opvaskemaskinens sliderser;

2.

Fastgør panelet på den nederste del af opvaskemaskinen;

3.

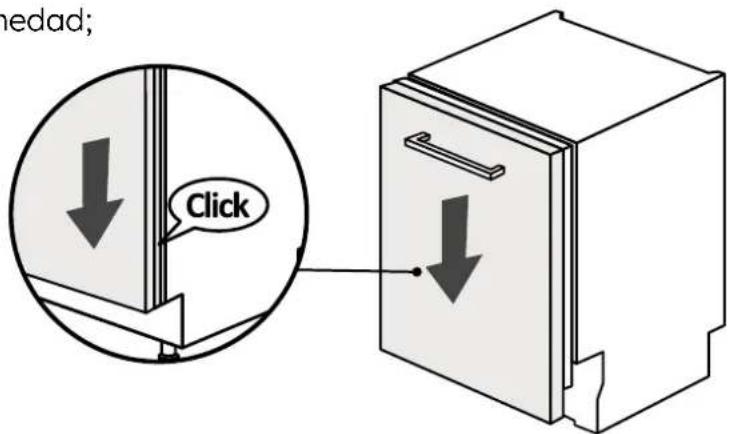

Skub panelet nedad;

ADVARSEL: Tilslut opvaskemaskinen nu til vand- og elnettet i henhold til anvisningerne i kapitel 8.

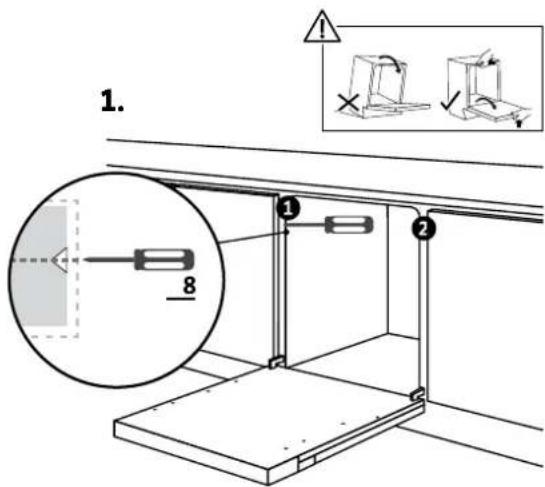

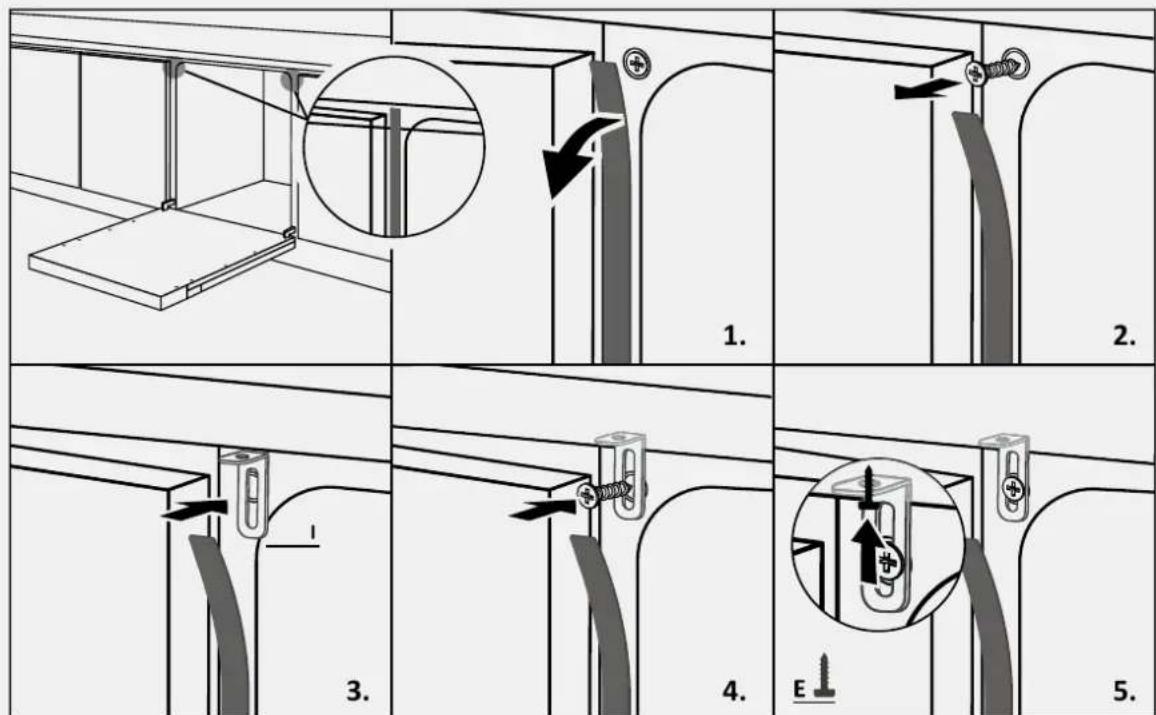

7.10 Fastgørelse af maskinen til køkkenet

Instruktioner til fastgørelse af opvaskemaskinen til sider af tilstødende skabe.

ADVARSEL: Hvis du/DD kon fastgøre opvaskemaskinen sidelæns, skal du bruge de medfølgende beslag og fastgøre den til bordpladen; vær forsigtig, hvis bordpladematerialet ikke er træ.

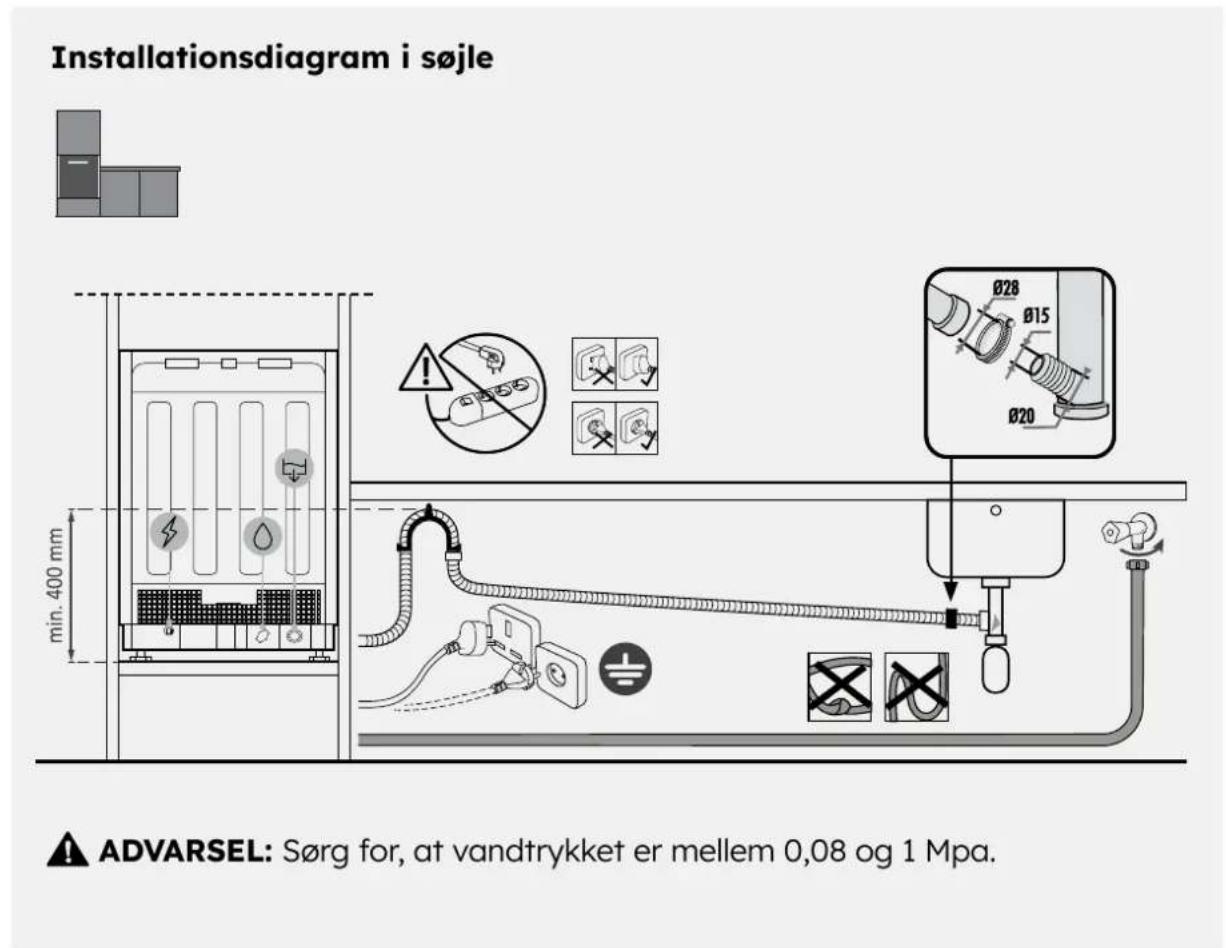

8.1 Tilslutningsdiagram

8.2 Sikkerhedsanordninger

Alle opvaskemaskiner er udstyret med en overløbsbeskyttelse, som i tilfælde af fejl, hvor vandstanden overstiger det normale, automatisk stopper vandtilførslen og/eller afleder overskydende vand.

Yderligere oplysninger i Brugervejledningen.

Levering til brugeren

9

Ved afslutningen af installationen:

• Informér brugeren om de væsentlige funktioner;
• Informér brugeren om alle relevante aspekter af sikker brug og håndtering;
• Overdrag til brugeren tilbehør og brugs- og monteringsvejledninger til omhyggelig opbevaring.

Fjern beskyttelsesfilmen, tape og alt andet emballagemateriale ved afslutningen af installationen, og tag det medfølgende tilbehør ud af opvaskemaskinen.

Bemærk: Produktets faktiske udseende afhænger af den valgte model.

Afmontering af opvaskemaskinen

10

• Afbryd produktet fra el- og vandforsyning;
• Skru af fastgørelsesskruerne;
• Løft produktet lidt og træk det helt ud;
• Dette produkt beskadiger ikke møblet, som også kan bruges med et nyt apparat.

Haier

VELKOMMEN

Hvor skal opvaskemaskinen installeres

2

• Installer og brug dette produkt i et lukket, tildækket, tørt og godt ventileret miljø;
• Installer ikke produktet i åbne områder udsat for vejr og vind;
• Montér produktet i nærheden af en stikkontakt;
• Brug kun produktet, hvis det er monteret i en indbygningsniche, ellers er der fare for skader og forbrændinger;
• Installer ikke opvaskemaskinen under en kogeplade;
• Installer ikke produktet i nærheden af varmekilder ( radiatorer, ovne osv.);
• Placer ikke produktet på tæpper eller lignende overflader;
• Placer produktet på en ren, jævn og solid overflade.

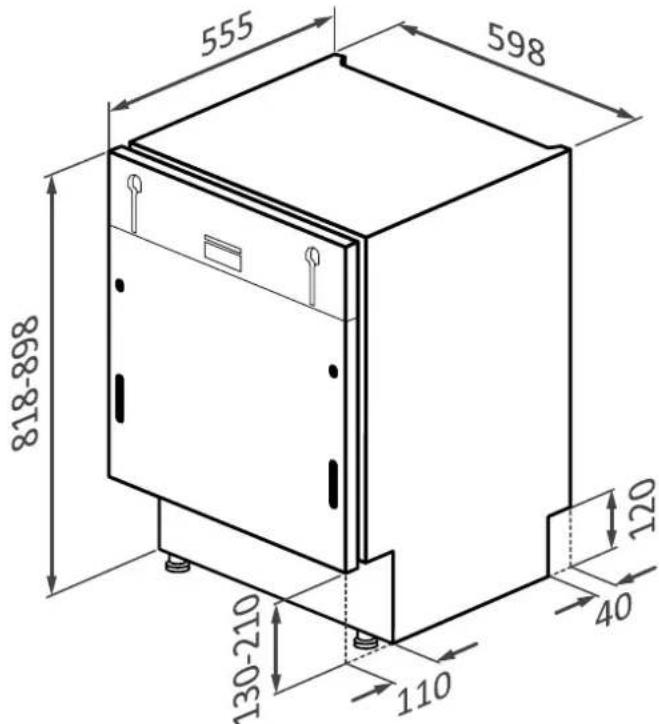

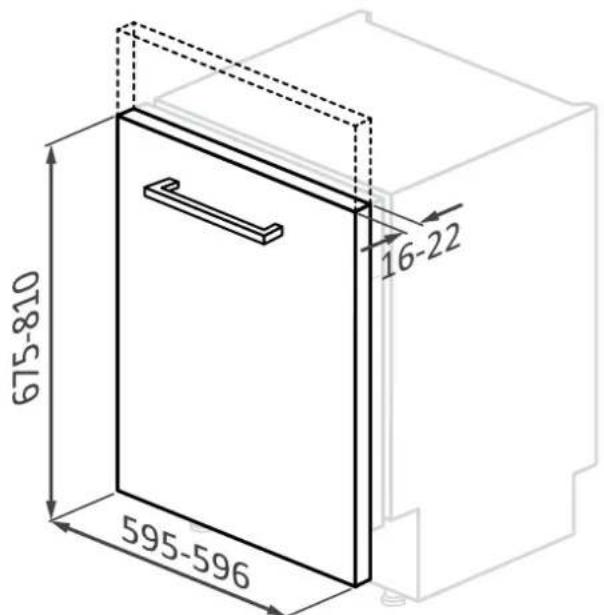

Mål i mm

Produktets forreste aksonometriske visning

Produktets forreste aksonometriske visning med køkkendør.

ADVARSEL: hvis køkkenpanelet vejer mere end 9 kg, kontakt kundeservice.

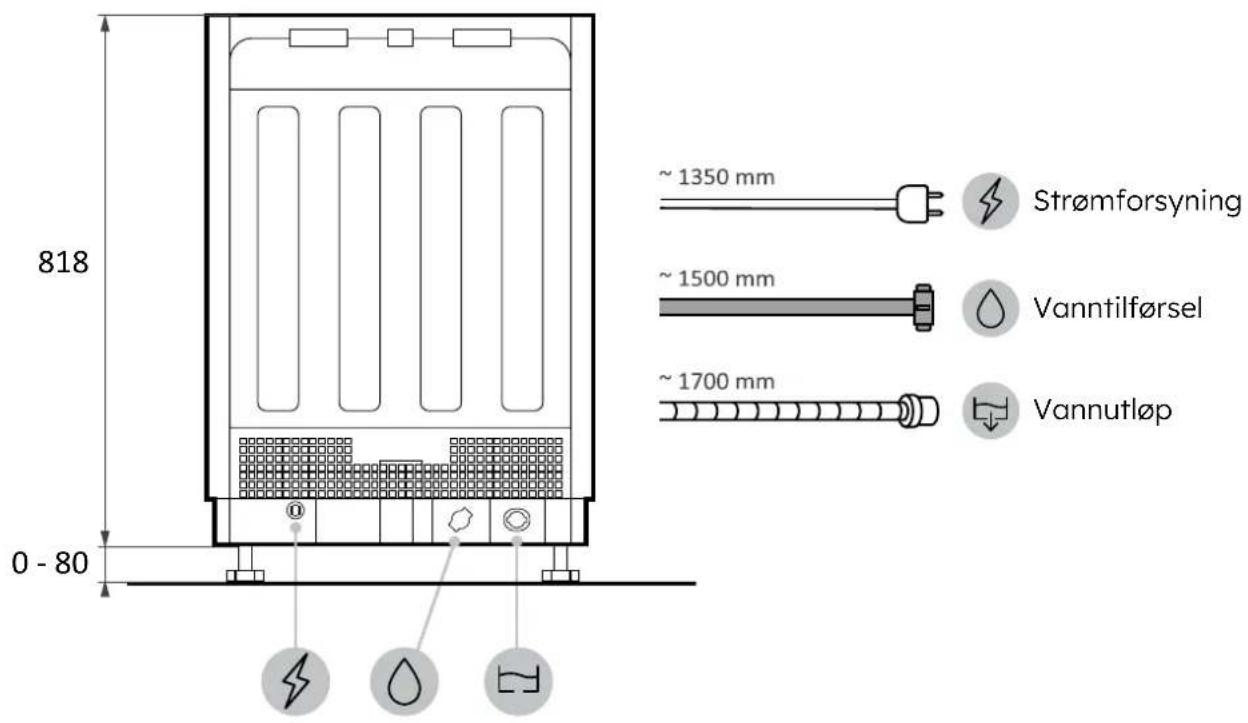

Bakfra visning

Sidevisning

for Produktet ved at skanne

QR-koden:
