XS 4B0M3SB-84 - Mosogatógép HAIER - Ingyenes használati útmutató

Termék típusa	Beépíthető mosogatógép
Márka	Haier
Modell	XS 4B0M3SB-84
Állítható magasság	818 és 898 mm
Szélesség	600 mm (becsült)
Mélység	550 mm (becsült)
Súly	Körülbelül 45 kg
Elektromos táplálás	220-240 V, 50 Hz
Szükséges víznyomás	0,08-1 MPa
Mosási programok	Több program (eco, intenzív stb.)
Kapacitás	12 normál teríték
Zajszint	Körülbelül 44 dB (becsült)
Biztonság	Túlfolyásgátló berendezés
Beépítés	Beépíthető konyhai előlappal (max. 9 kg súly)
Tartozékok	Gőzvédő szalag, tartók, csavarok, fúrósablon
Minimális beépítési méretek	Magasság 818 mm, szélesség 600 mm, mélység 550 mm
Felhasználónak adott tájékoztatás	A funkciókról és biztonságról adott tájékoztatás

Gyakran ismételt kérdések - XS 4B0M3SB-84 HAIER

Hogyan szereljük fel a gőzvédő szalagot?

A szalagot helyezze a munkalap alá és a szomszédos bútorok oldalára, a kézikönyv 7.1 szakaszában leírtak szerint.

Mi a minimális beépítési magasság?

A minimális beépítési magasság 818 mm. Az ajtó és a padló közötti távolságnak 10 és 130 mm között kell lennie.

Hogyan állítsuk be a lábak magasságát?

Döntse meg a mosogatógépet a hátulját kb. 10 cm-rel megemelve, majd állítsa be a hátsó lábat elölről. Ezután közvetlenül állítsa be az első lábakat.

Beépíthetem a mosogatógépet főzőlap alá?

Ne, ne szerelje be főzőlap alá vagy hőforrások közelébe, a biztonsági utasításoknak megfelelően.

Hogyan csatlakoztassam a víz- és elektromos csatlakozásokat?

Kövesse a 8.1 szakasz csatlakozási rajzát. Győződjön meg arról, hogy a víznyomás 0,08 és 1 MPa között van. A tápkábelnek a beépítés után nem szabad hozzáférhetőnek lennie.

Mit tegyek, ha az ajtó nem záródik megfelelően?

Ellenőrizze, hogy a mosogatógép vízszintesen van-e. A rossz dőlésszög-beállítás megakadályozhatja az ajtó megfelelő záródását.

Milyen típusú konyhai előlapot használhatok?

Az előlap súlya maximum 9 kg lehet. Kövesse a kézikönyv előkészítési és beépítési utasításait.

Hogyan szereljem le a mosogatógépet szükség esetén?

Válassza le a készüléket az elektromos és vízhálózatról, csavarja ki a rögzítőcsavarokat, emelje meg enyhén, és húzza ki.

Hová ideális beépíteni a mosogatógépet?

Zárt, száraz, jól szellőző környezetben, elektromos aljzat közelében. Ne szerelje be szőnyegre vagy kültérre.

Mit tegyek víztúlfolyás esetén?

A mosogatógép egy túlfolyásgátló biztonsági berendezéssel van felszerelve, amely automatikusan leállítja a vízbeáramlást és/vagy elvezeti a felesleges vizet.

HASZNÁLATI ÚTMUTATÓ XS 4B0M3SB-84 HAIER

Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és őrizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.

Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.

Tartalomjegyzék

1 Telepítési biztonsági figyelmeztetések p.2-3 2 Hová kell felszerelni a mosogatógépet p.3 3 Mosogatógép méretei p.4-5 4 Lépésről lépésre telepítési videó p.6 5 Eszközök a telepítéshez p.6 6 Beépítési méretek p.7 7 Útmutatások a mosogatógép telepítéséhez p.8-15 7.1 A páraellenes szalag felszerelése 7.2 Magasságállítás 7.3 A hátsó láb beállítása 7.4 Az első lábak magasságának beállítása 7.5 Dőlésszög-állítás 7.6 Behelyezés a beépítőnyílásba 7.7 Az első lábak rögzítése 7.8 A panel előkészítése 7.9 A panel felszerelése 7.10 A gép rögzítése a konyhához 8 Csatlakozás a víz- és elektromos hálózathoz p.16-17 8.1 Csatlakozási diagram 8.2 Biztonsági eszközök 9 Átadás a felhasználónak p.17 10 Mosogatógép szétszerelése p.17

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait;
• Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá; Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;
• A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;
• A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat; Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;
• A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;
• A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történik. Helytelen szerelés esetén a felelősség a szerelőt terheli.
• A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;
• A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;
• Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti. Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető.
• A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókokkal), és nem lehet kitéve mechanikai igénybevételnek.
• A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve.
• Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn. Legyen óvatos szállítás közben, a termék nehéz.
• A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen.

Győződjön meg arról, hogy a telepítési terület stabil és szilárd. Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől. - Legyen óvatos a termék kinyitásakor és bezárásakor. A helytelen telepítés a termék felborulását okozhatja. - A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró gőz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben.
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak.
• Szerelje fel a terméket egy konnektor közelében.
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn.
• Ne telepítse a mosogatógépet főzőlap alá.
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.).
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre.
• Helyezze a terméket tiszta, sík és szilárd felületre.

3 A mosogatógép méretei

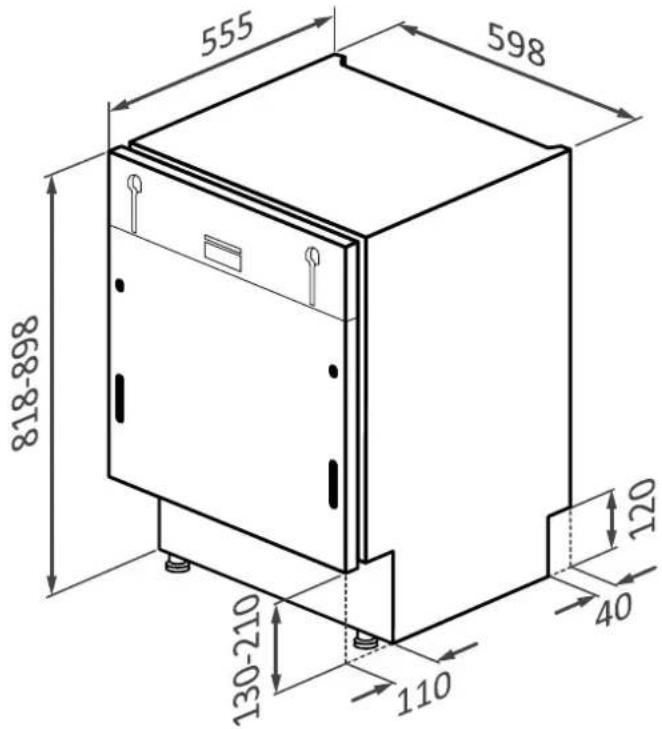

Méretek mm-ben

A termék elölnézeti axonometrikus nézete

A termék elölnézeti axonometrikus nézete konyhaajtóval

FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;

Méretek mm-ben

Hátsó nézet

Oldalnézet

4 Lépésről lépésre telepítési videó

A termék telepítési videója a QR-kód beolvasásával megtekinthető.

Vagy a következőre kattintva

link

5 Eszközök a telepítéshez

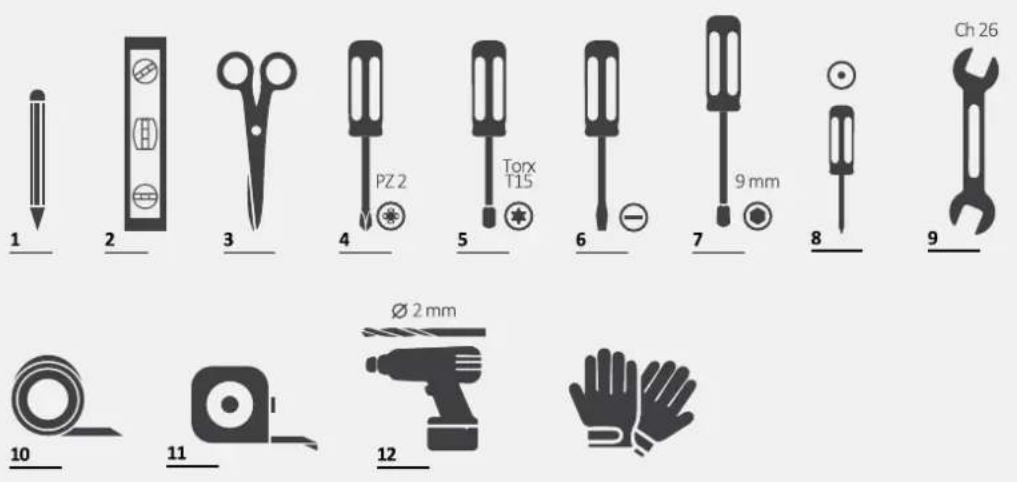

Szükséges eszközök

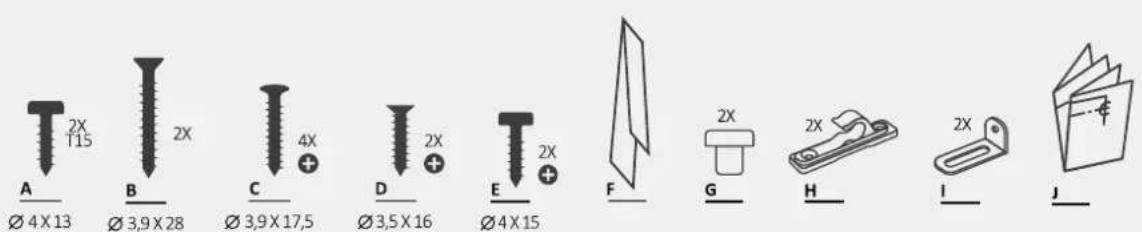

A termékkel szállított eszközök

Méretek mm-ben

Axonometrikus nézet

A

FIGYELEM: A beépítési méret minimuma 818 mm; ebben az esetben az ajtó és a padló közötti távolságnak 10 és 130 mm között kell lennie. Ha a mosogatógép meg van emelve (max. 898 mm), az ajtó és a padló közötti távolságnak is arányosan növekednie kell, legfeljebb 90 és 210 mm között.

A páraellenes szalag felszerelése 7.1

Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.

1.

2.

3.

7.2 Magasságállítás

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.

7.3 Hátsó láb beállítása

Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.

7.4 Az elülső lábak magasságának beállítása

Közvetlenül az első lábakon álljon. Szükség esetén emelje meg enyhén a mosogatógépet.

7.5 Dőlésszög-állítás

Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

7.6 Behelyezés a beépítőnyílásba

Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket

Az elülső lábak rögzítése 7.7

Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.

7 Útmutatások a mosogatógép telepítéséhez

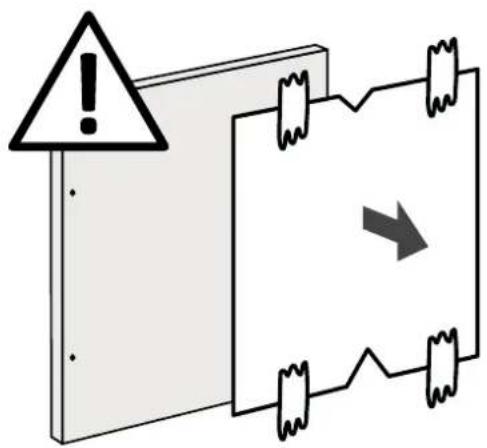

7.8 A panel előkészítése

1.

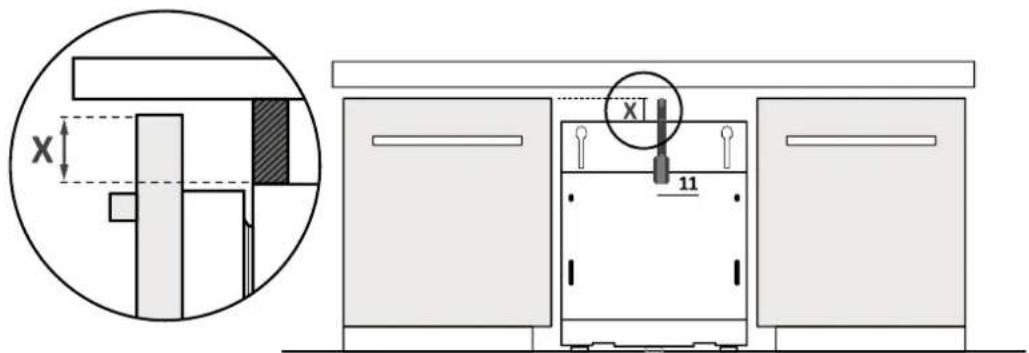

Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;

2.

Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;

3.

Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

7.8 A panel előkészítése

4.

Távolítsa el a sablont, és szerelje fel a tartozékokat;

FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.

7.9 A panel felszerelése

1.

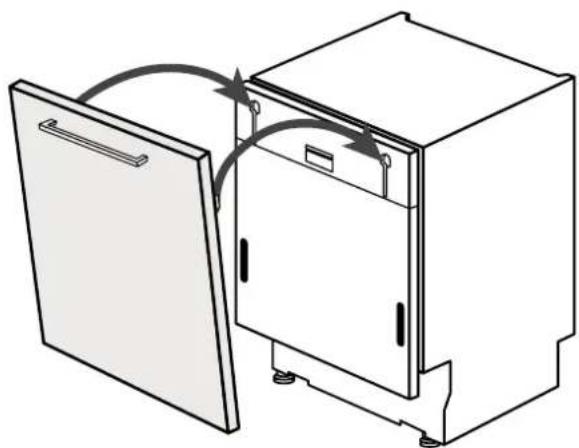

Helyezze be a felső csapokat a mosogatógép nyílásaiba;

2.

Rögzítse a panelt a mosogatógép alsó részéhez;

3.

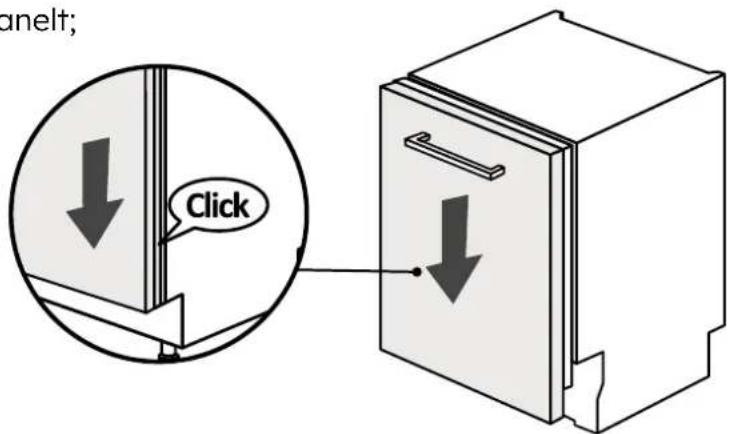

Nyomja le a panelt;

FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.

7.10 A gép rögzítése a konyhához

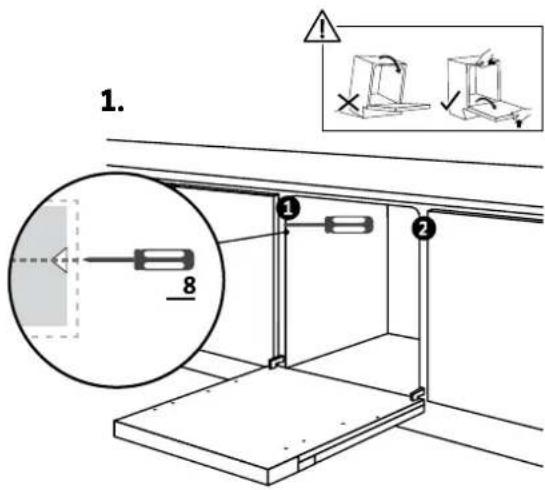

Utasítások a mosogatógép szomszédos szekrények oldalához való rögzítéshez.

FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.

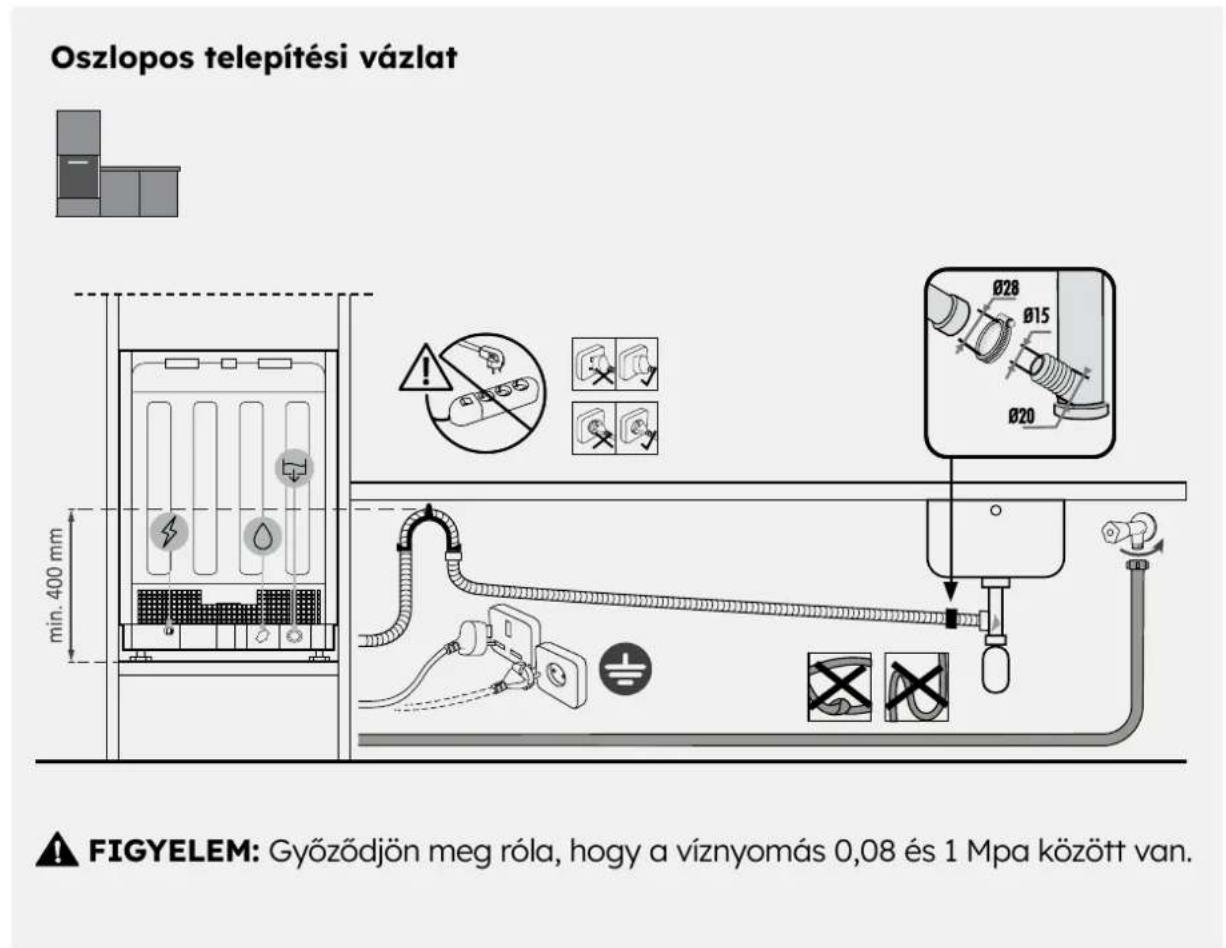

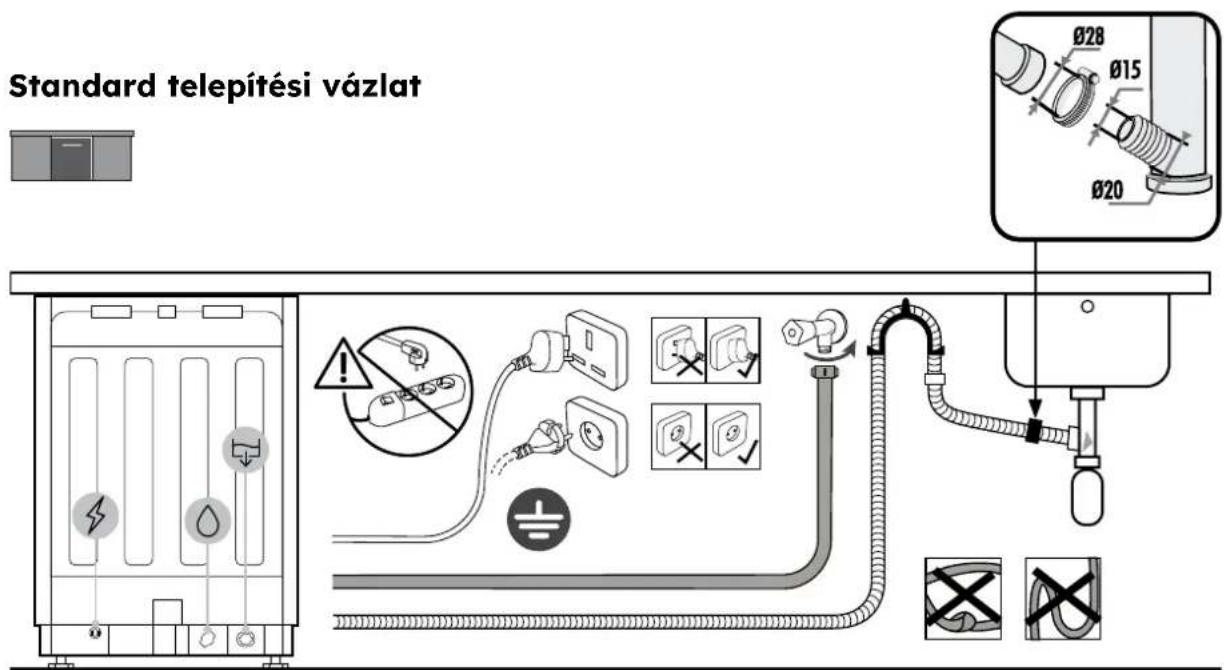

8.1 Csatlakozási diagram

8.2 Biztonsági eszközök

Minden mosogatógép túlfolyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.

További részletekért tekintse meg a Felhasználói kézikönyvet.

Átadás a felhasználónak

9

A telepítés végén:

• Tájékoztassa a felhasználót az alapvető funkciókról;
• Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos, minden lényeges szempontról;
• Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.

A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.

Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.

Mosogatógép szétszerelése

10

• Válassza le a terméket az elektromos és vízhálózatról;
• Csavarja ki a rögzítőcsavarokat;
• Emelje meg kissé a terméket, majd húzza ki teljesen; Ez a termék nem korrodálja a bútort, amely új készülékekkel is használható.

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait;
• Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá; Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;
• A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;
• A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat; Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;
• A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;
• A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történik. Helytelen szerelés esetén a felelősség a szerelőt terheli.
• A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;
• A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;
• Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti; Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;
• A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek;
• A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;
• Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn; Legyen óvatos szállítás közben, a termék nehéz;
• A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen;

Győződjön meg arról, hogy a telepítési terület stabil és szilárd; Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől; - Legyen óvatos a termék kinyitásakor és bezárásakor; A helytelen telepítés a termék felborulását okozhatja; - A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró gőz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre;
• Helyezze a terméket tiszta, sík és szilárd felületre.
