XS 4B0M3SB-84 - Lavavajillas HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas empotrable
Marca	Haier
Modelo	XS 4B0M3SB-84
Altura ajustable	818 a 898 mm
Ancho	600 mm (estimación)
Profundidad	550 mm (estimación)
Peso	Aproximadamente 45 kg
Alimentación eléctrica	220-240 V, 50 Hz
Presión de agua requerida	0,08 a 1 Mpa
Programas de lavado	Varios programas (eco, intensivo, etc.)
Capacidad	12 cubiertos estándar
Nivel sonoro	Aproximadamente 44 dB (estimación)
Seguridad	Dispositivo antidesbordamiento
Instalación	Empotrable con panel de cocina (peso máx. 9 kg)
Accesorios incluidos	Banda antivapor, soportes, tornillos, plantilla de perforación
Dimensiones de empotramiento mín	Altura 818 mm, ancho 600 mm, profundidad 550 mm
Información al usuario	Información sobre las funciones y seguridad proporcionada.

Preguntas frecuentes - XS 4B0M3SB-84 HAIER

¿Cómo instalar la banda antivapor?

Aplique la banda debajo de la encimera y en los lados de los muebles adyacentes, como se indica en la sección 7.1 del manual.

¿Cuál es la altura mínima de empotramiento?

La altura mínima de empotramiento es de 818 mm. La distancia entre la puerta y el suelo debe estar entre 10 y 130 mm.

¿Cómo ajustar la altura de las patas?

Incline el lavavajillas levantando la parte trasera unos 10 cm, luego ajuste la pata de parada desde el frente. Ajuste luego las patas delanteras directamente.

¿Puedo instalar el lavavajillas debajo de una placa de cocción?

No, no lo instale debajo de una placa de cocción ni cerca de fuentes de calor, de acuerdo con las instrucciones de seguridad.

¿Cómo conectar la entrada de agua y la electricidad?

Siga el esquema de conexión de la sección 8.1. Asegúrese de que la presión de agua esté entre 0,08 y 1 Mpa. El cable de alimentación no debe ser accesible después del empotramiento.

¿Qué hacer si la puerta no se cierra correctamente?

Verifique que el lavavajillas esté nivelado. Un ajuste incorrecto de la inclinación puede impedir el cierre correcto de la puerta.

¿Qué tipo de panel de cocina puedo usar?

El panel debe pesar máximo 9 kg. Siga las instrucciones de preparación e instalación en el manual.

¿Cómo desmontar el lavavajillas si es necesario?

Desconecte el aparato de las redes eléctrica e hidráulica, desatornille los tornillos de fijación, levántelo ligeramente y retírelo.

¿Dónde instalar el lavavajillas idealmente?

En un ambiente cerrado, seco, bien ventilado, cerca de un tomacorriente. No lo instale sobre alfombras ni en exteriores.

¿Qué hacer en caso de desbordamiento de agua?

El lavavajillas está equipado con un dispositivo de seguridad antidesbordamiento que detiene automáticamente la entrada de agua y/o evacua el excedente.

MANUAL DE USUARIO XS 4B0M3SB-84 HAIER

Este manual de instalación está pensado para los fabricantes de cocinas que recibirán estos productos. Para garantizar la seguridad y obtener los mejores resultados, lea atentamente este manual, incluidas las instrucciones de seguridad, y guárdelo para futuras referencias. Antes de proceder con la instalación, tome nota del número de serie, ya que podrá ser necesario en caso de reparaciones. Verifique posibles daños durante el transporte y consulte a un técnico avanzado si tiene dudas antes de su uso. Mantenga siempre todos los materiales de embalaje fuera del alcance de los niños.

• NOTA: Las características e imágenes contenidas en este documento son meramente indicativas y pueden cambiar sin previo aviso.

Índice

1 Avisos de seguridad para la instalación p.2-3 2 Dónde instalar el lavavajillas p.3 3 Dimensiones del lavavajillas 4 Video de instalación bajo el piso 2013 p.6 5 Herramientas para la instalación p.6 6 Dimensiones de encastre p.7 7 Indicaciones para la instalación del lavavajillas p.8 - 15

7.1 Instalación de la banda de vape 7.2 Ajuste de altura 7.3 Ajuste del pie trasero 7.4 Ajuste de la altura de los pies delanteros 7.5 Ajuste de inclinación 7.6 Inserción en el compartimento empotrado 7.7 Fijación de los pies delanteros 7.8 Preparación del panel 7.9 Instalación del panel 7.10 Fijación de la máquina a la encimera

8 Conexión a la red de agua y eléctrica p.16-17

8.1 Diagrama de conexión 8.2 Dispositivos de seguridad

9 Entrega al usuario p.17 10 Desmontaje del lavavajillas p.17

Lea estas instrucciones antes de comenzar la instalación del producto. Su seguridad es muy importante para nosotros. Lea detenidamente esta información antes de usar el producto.

• La instalación debe ser realizada por un técnico cualificado que conozca y respete las leyes vigentes en el país de instalación y las instrucciones del fabricante;
• Si se requiere la asistencia del fabricante para corregir fallos derivados de una instalación incorrecta, dicha asistencia no está cubierta por la garantía;
• Retire el material de embalaje antes de poner en funcionamiento el electrodoméstico;
• Después de desempaquetar el producto, compruebe que no está dañado y, en caso de problemas, contacte con el servicio de asistencia antes de proceder con la instalación y no lo conecte a la red eléctrica;
• Un producto dañado puede causar un cortocircuito, una descarga eléctrica, un inicio de incendio y otros peligros;
• Compruebe si el embalaje contiene accesorios o materiales adicionales (bolsas con tornillos, documentos, folletos, etc.) y, en tal caso, retírelos y guárdelos.
• Una instalación incorrecta puede causar daños o lesiones a personas, animales o cosas. El fabricante no se hace responsable de tales daños o lesiones;
• El uso seguro solo está garantizado si la instalación se ha realizado correctamente según estas instrucciones. En caso de daños por montaje incorrecto, la responsabilidad recae en quien instaló el producto;
• Durante la instalación, el electrodoméstico no debe estar conectado a la red eléctrica;
• Se recomienda usar guantes de protección durante la instalación para evitar lesiones por cortes;
• En caso de instalación incorrecta, manipulación del aparato o conexión no conforme, la garantía del producto quedará anulada;
• Asegúrese de que, una vez empotrado, el cable de alimentación del producto no sea accesible;
• Después del montaje, el cable de alimentación no debe entrar en contacto con partes móviles de los componentes de la cocina (por ejemplo, un cajón) ni estar expuesto a esfuerzos mecánicos;
• Al entregar el producto al usuario final, el servicio técnico debe asegurarse de que haya sido instalado correctamente;
• No conecte el producto a la red eléctrica hasta que el panel frontal esté completamente instalado. De lo contrario, puede haber un riesgo eléctrico;
• Tenga cuidado durante el transporte, el producto es pesado;
• Antes de comenzar la instalación, verifique todas las dimensiones del compartimento empotrado comparándolas con las instrucciones de este manual. Tenga en cuenta que es posible alinear la puerta con los demás muebles, incluso si excede el panel de control en altura;
• Asegúrese de que el aire de instalación sea estable y seguro;
• Aplique la película protectora, suministrada en el kit de instalación, bajo la encimera y en los muebles circundantes. Esta película protege los muebles de la humedad;
• Tenga cuidado al abrir y cerrar el producto;
• Una instalación incorrecta puede provocar que el producto se vuelque;
• El producto debe estar nivelado para funcionar correctamente; de lo contrario, la puerta no se cerrará bien y se escapará vapor caliente.

Dónde instalar el lavavajillas

2

• Instale y utilice este producto en un ambiente cerrado, cubierto, seco y bien ventilado;
• No instale el producto en áreas abiertas expuestas a los agentes atmosféricos; Monte el producto cerca de una toma de corriente;
• Utilice el producto solo si está instalado en un hueco de encastre, de lo contrario existe riesgo de lesiones y quemaduras;
• No instale el lavavajillas debajo de una placa de cocción;
• No instale el producto cerca de fuentes de calor (radiadores, estufas, etc.);
• No coloque el producto sobre alfombras o superficies similares;
• Coloque el producto sobre una superficie limpia, plana y sólida.

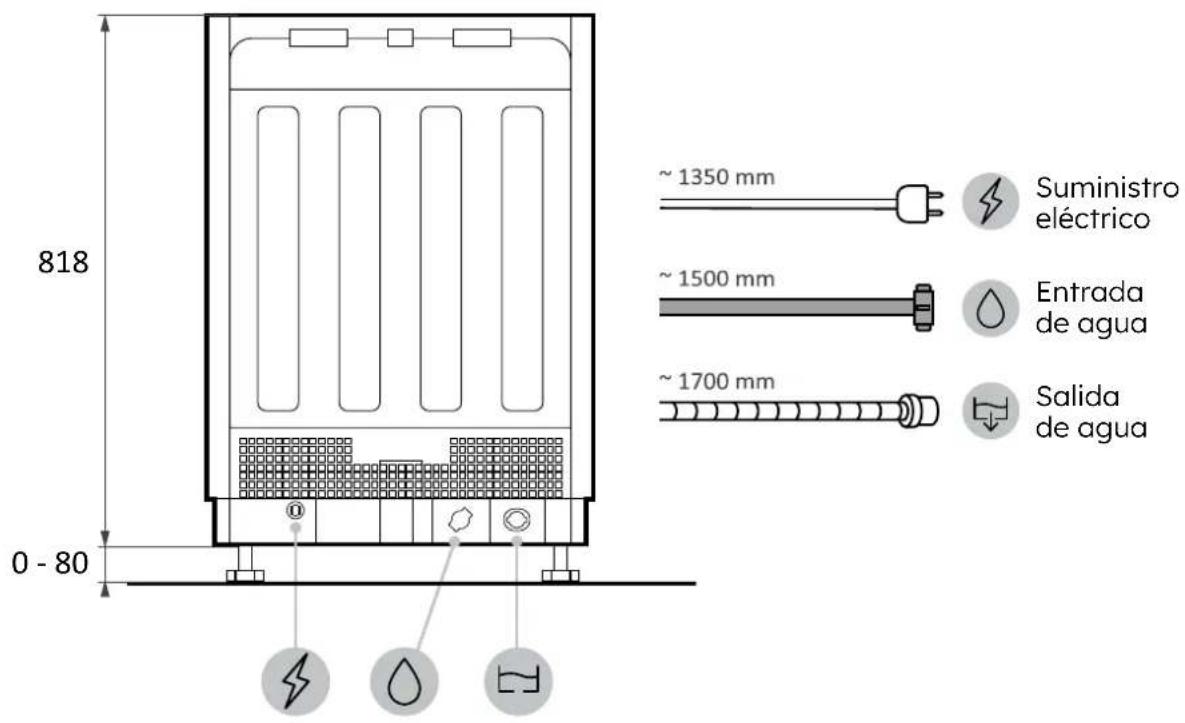

3 Dimensiones del lavavajillas

Dimensiones en mm

Vista axonométrica frontal del producto

Vista axonométrica frontal con puerta de cocina

ATENCIÓN: si el panel de cocina pesa más de 9 kg, contacte con el servicio de asistencia.

Dimensiones en mm

Vista trasera

Vista lateral

4 Video de instalación bajo el caso

Puede ver el video de instalación del producto escaneando el código QR:

o haciendo clic en el siguiente enlace

5 Herramientas para la instalación

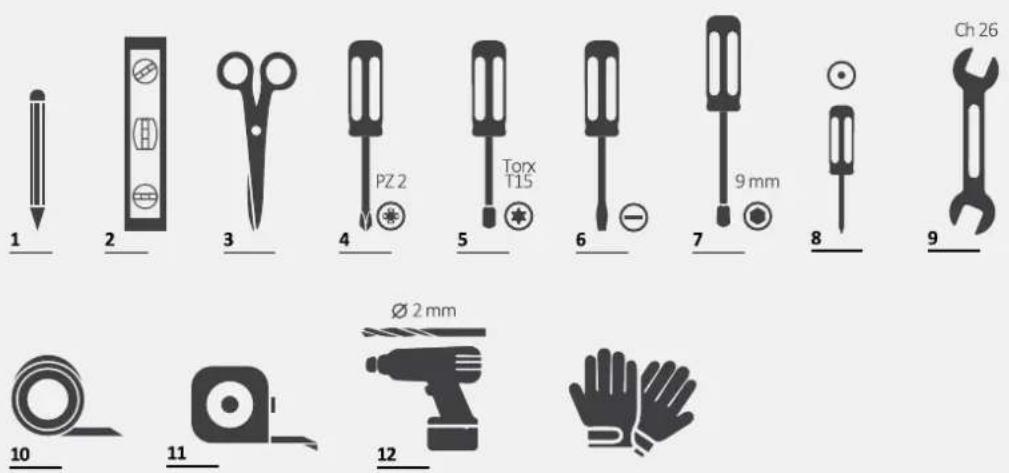

Herramientas necesarias

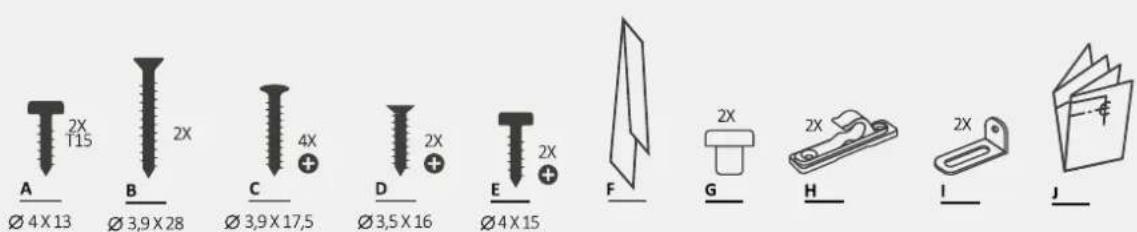

Herramientas suministradas con el producto

Dimensiones en mm

Vista axonométrica

A

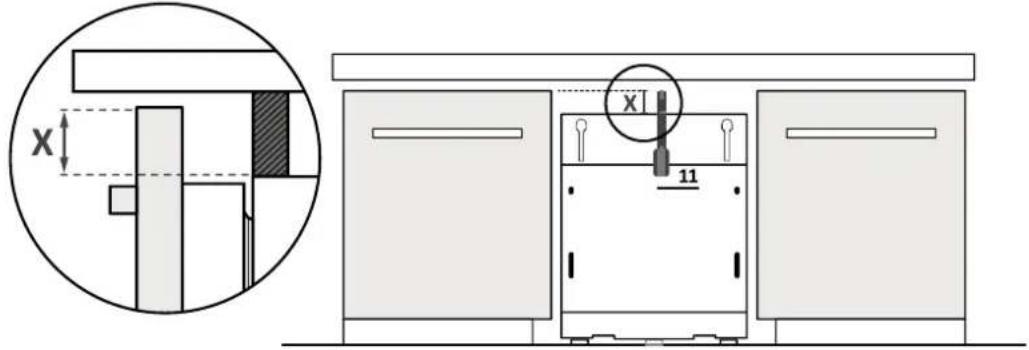

ATENCIÓN: La altura mínima del hueco de encastre es de 818 mm; en este caso, la distancia entre la puerta y el suelo debe estar entre 10 y 130 mm. Si se eleva el lavavajillas (máx. 898 mm), también debe aumentar proporcionalmente la distancia entre la puerta y el suelo, hasta un máximo comprendido entre 90 y 210 mm

7 Indicaciones para la instalación del lavavajillas

7.1 Instalación de la banda anti-vapor

Aplique la cinta debajo de la encimera y en los laterales de los muebles adyacentes.

1.

2.

3.

7.2 Ajuste de la altura

Incline el lavavajillas levantando la parte trasera unos 10 cm

7.3 Ajuste del pie trasero

Ajuste la altura del pie trasero desde el frente de la máquina como se indica.

7.4 Ajuste de la altura de los pies delanteros

Actúe directamente sobre las patas delanteras. Si es necesario, levante ligeramente el lavavajillas.

7.5 Ajuste de inclinación

Nivele el lavavajillas con respecto al plano vertical y horizontal.

7.6 Inserción en el hueco empotrado

Insertar el lavavajillas en el hueco de encastre y comprobar medidas y tolerancias.

Fijación de los pies delanteros 7.7

Tras comprobar todas las medidas, fijar definitivamente las patas delanteras para que no se aflojen con el tiempo. Esta operación también se puede realizar cuando se instale el panel de casa.

7 Indicaciones para la instalación del lavavajillas

7.8 Preparación del panel

1.

Mida la distancia entre el borde superior de las puertas adyacentes y el lavavajillas;

2.

Trasladar la medida al panel de la comida y marcar el centro;

3.

Aplique la plantilla de perforación y siga las instrucciones proporcionadas;

7.8 Preparación del panel

4.

Retire la plantilla y coloque los accesorios.

ATENCIÓN: evite que las cabezas de los tornillos sobresalgan en la parte trasera del panel al instalar el tirador.

7.9 Instalación del panel

1.

Inserte las clavijas superiores en las ranuras del lavavajillas;

2.

Fije el panel en la parte inferior del lavavajillas;

3.

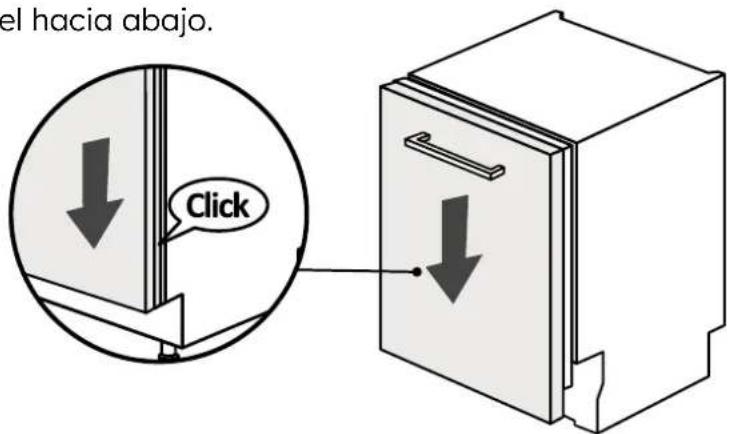

Empuje el panel hacia abajo.

ATENCIÓN: Conecte ahora el lavavajillas a la red de agua y electricidad, siguiendo las indicaciones del capítulo 8.

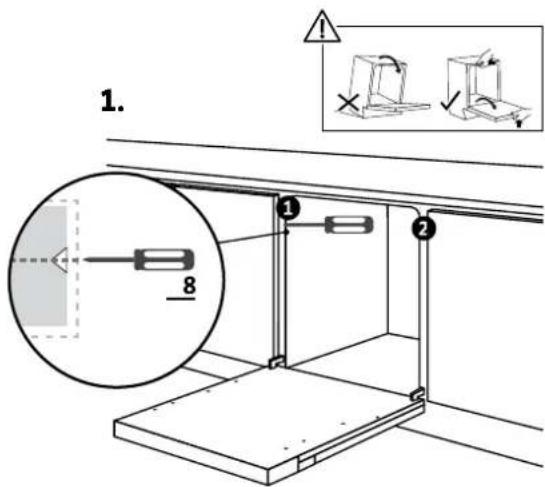

7.10 Fijación de la máquina a la encimera

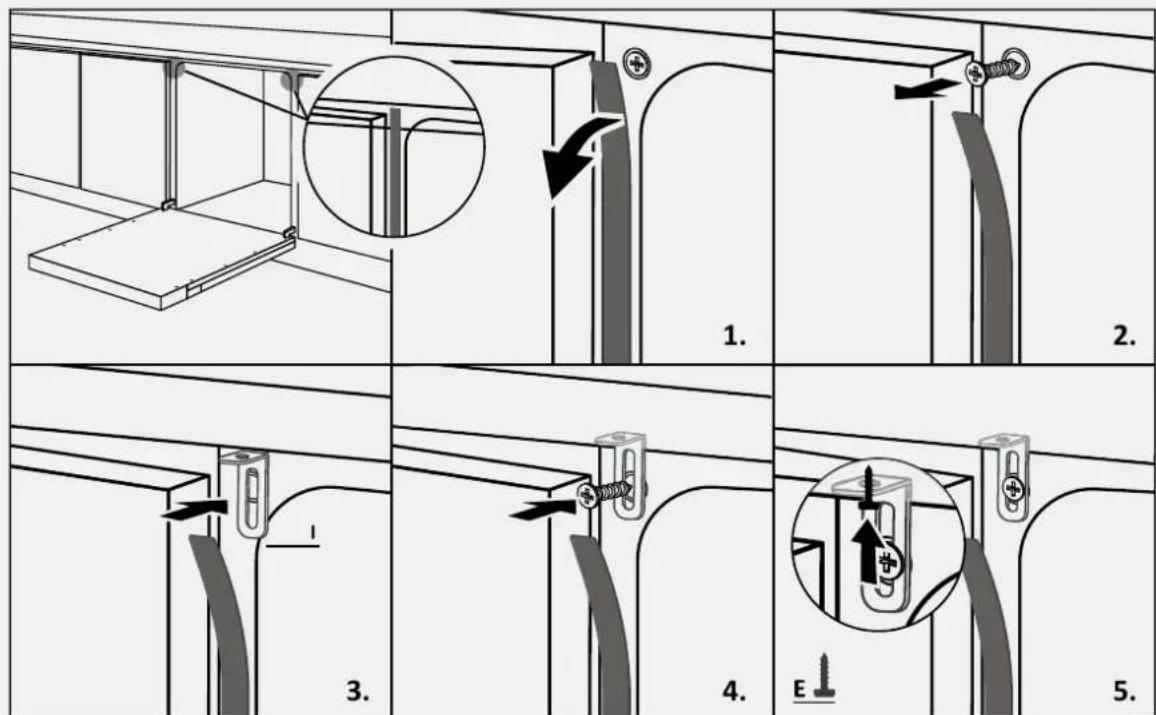

Instrucciones para fijar el lavavajillas al lateral de los muebles adyacentes.

ADVERTENCIA: Si no puede fijar el lavavajillas lateralmente, use los soportes provistos y fíjelo a la encimera; ponga cuidado si el material de la encimera no es madera.

8 Conexión a la red de agua y electricidad

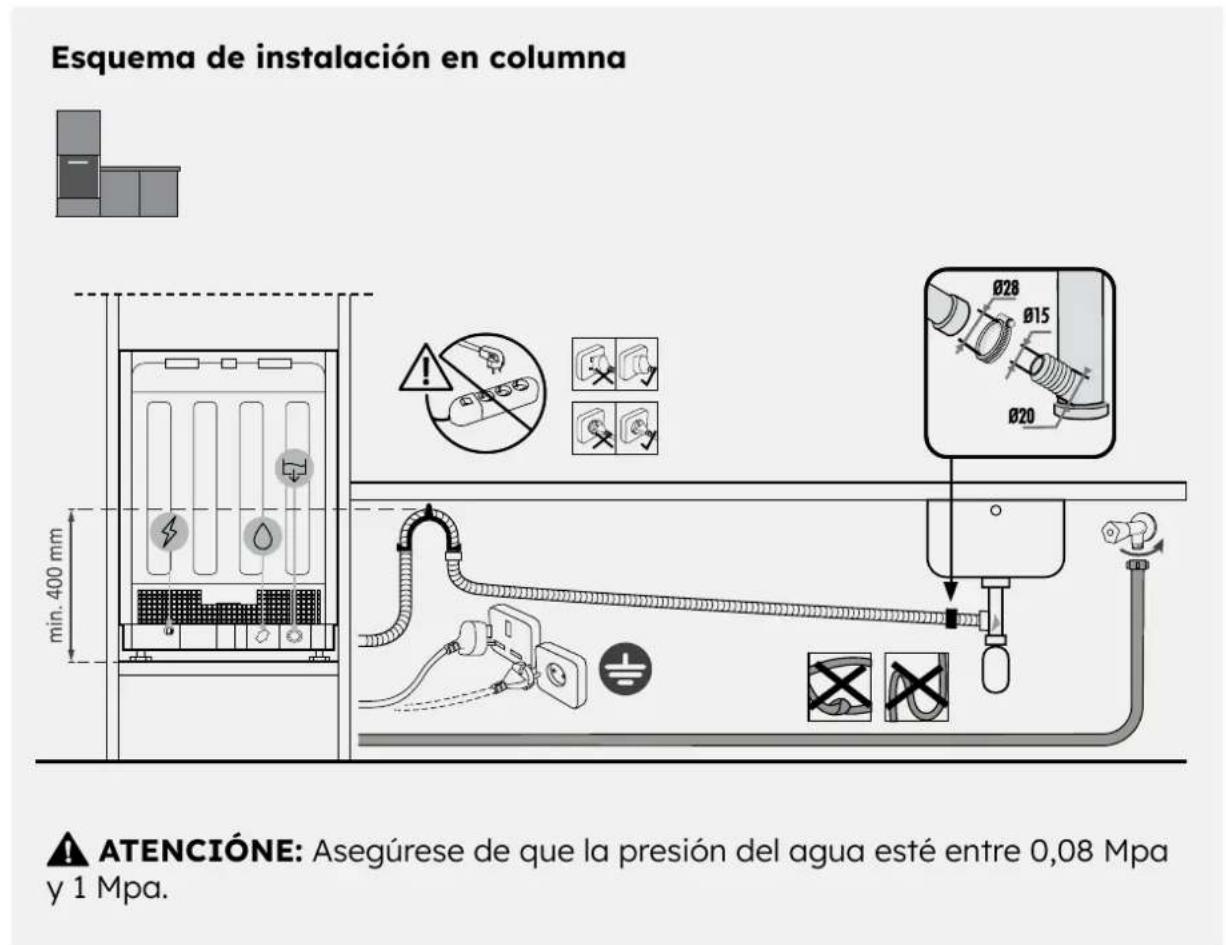

8.1 Esquema de conexión

8.2 Dispositivos de seguridad

Todos los lavavajillas están equipados con un dispositivo de seguridad contra desbordamiento que, si el agua supera el nivel normal debido a un mal funcionamiento, detiene automáticamente la entrada de agua y/o evacua el exceso.

Para más detalles, consulte el Manual de instrucciones.

Entrega al usuario

9

Al final de la instalación:

• Informar al usuario sobre las unidades esenciales;
• Informar al usuario sobre todos los aspectos relevantes para la seguridad en el uso y la manipulación;
• Entregar al usuario los accesos y las instrucciones de uso e instalación para conservar con cuidado.

Al final de la instalación, retire la película protectora, la cinta adhesiva y todos los demás materiales de embalaje y saque los accesorios suministrados del interior del lavavajillas.

NOTA: La apariencia real del producto depende del modelo elegido.

Desmontaje del lavavajillas

10

• Desconecte el producto de la red eléctrica y de agua; desatornille los tornillos de fijación;
• Levante ligeramente el producto y extráigalo completamente;
• Este producto no daña el mueble, que podrá utilizarse también con un nuevo electrodoméstico.
